双涡轮V6汽车发动机装配结构设计

这款双涡轮V6动力单元的三维装配结构，核心面向乘用车辆高性能动力配套场景，可覆盖轿跑、中大型SUV等需要强动力输出的车型装机需求，也可作为动力改装、职业院校动力总成教学的具象化参考载体。从实际装机用途来看，该结构通过双涡轮并联的进气增压布局，能够在低转速区间快速建立增压压力，弥补自然吸气V6引擎低扭输出不足的短板，同时在高转速区间维持稳定的进气量，兼顾日常通勤的动力平顺性与激烈驾驶的功率输出需求。

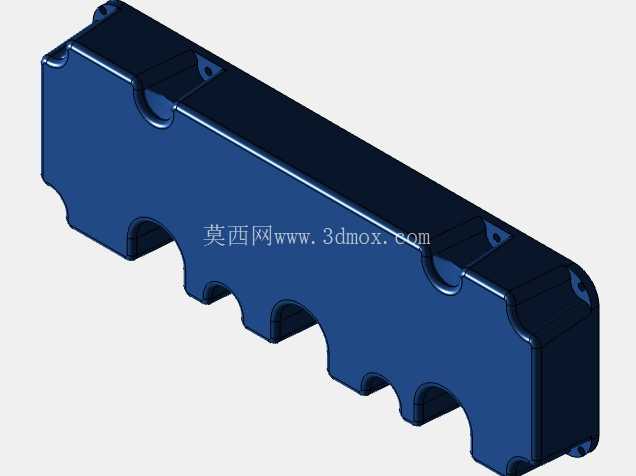

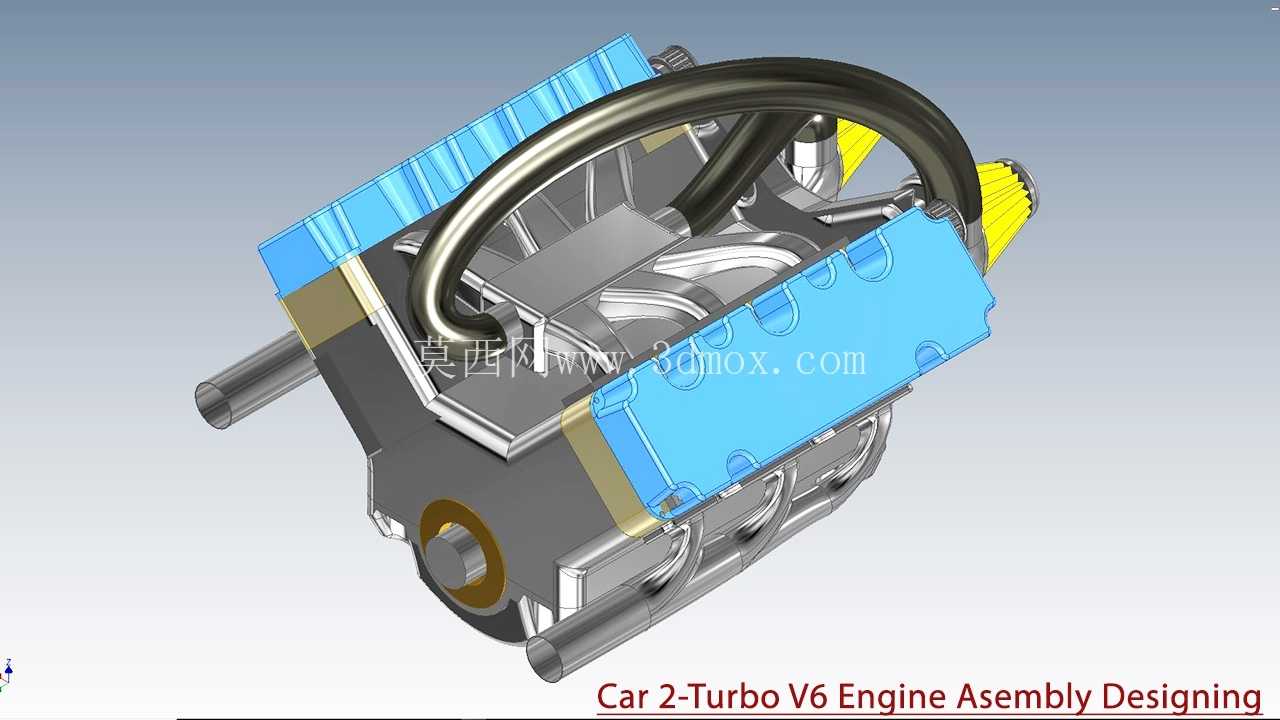

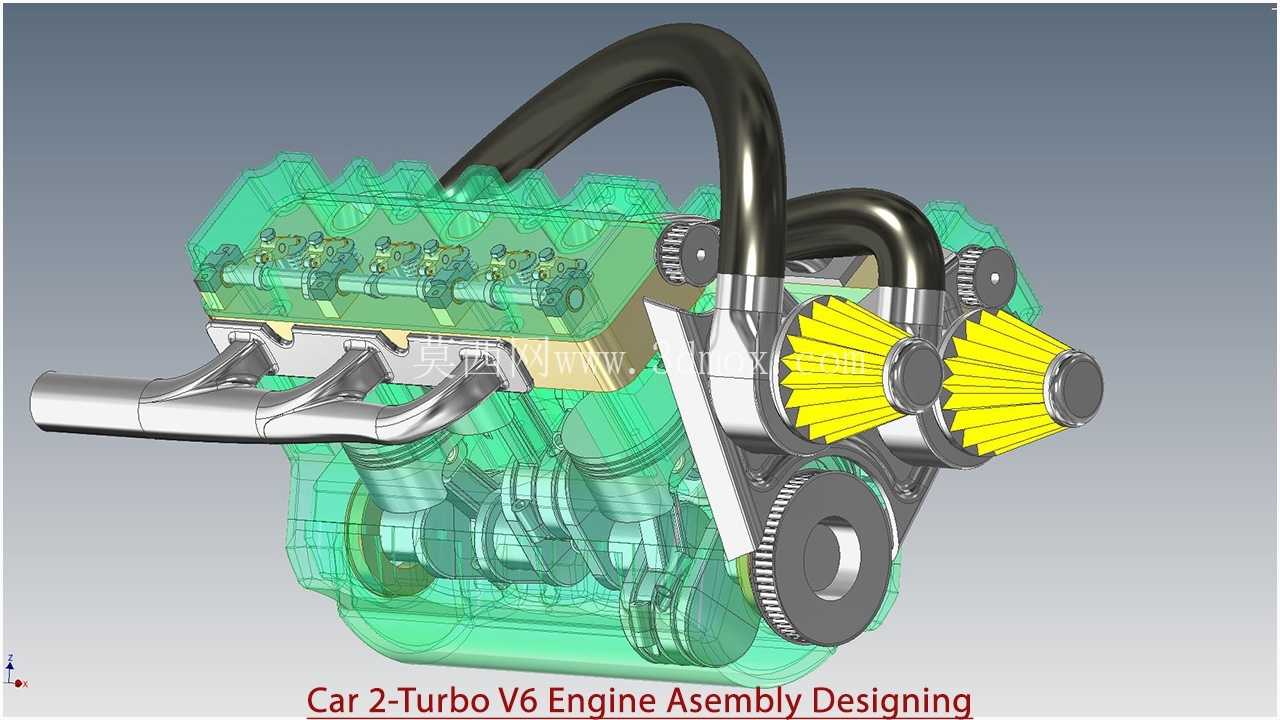

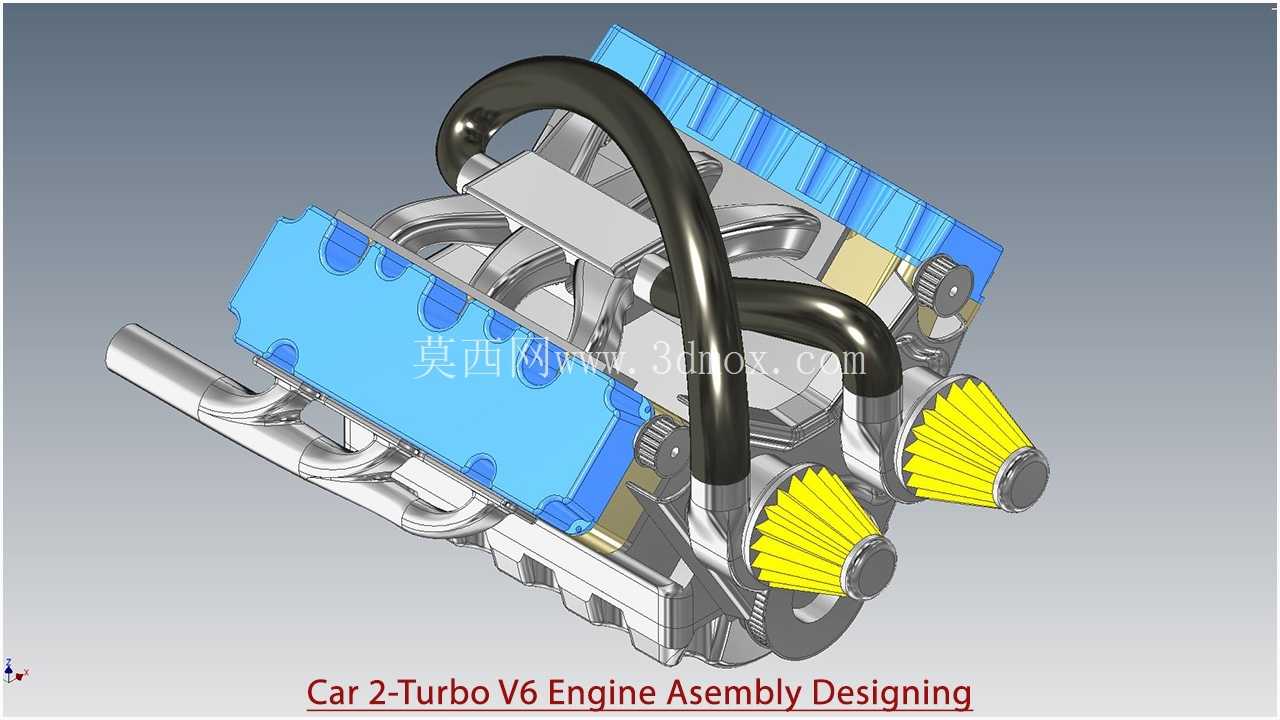

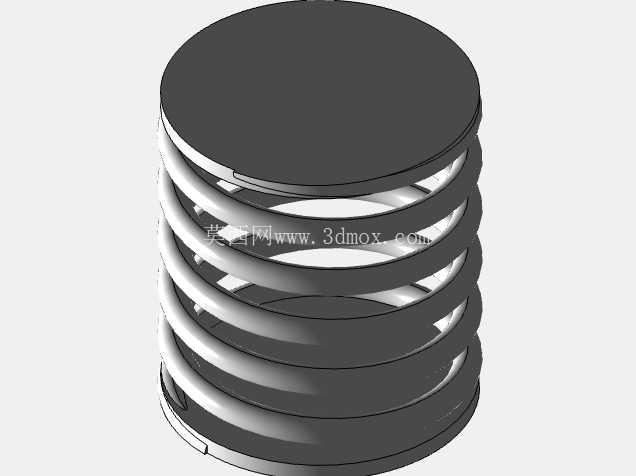

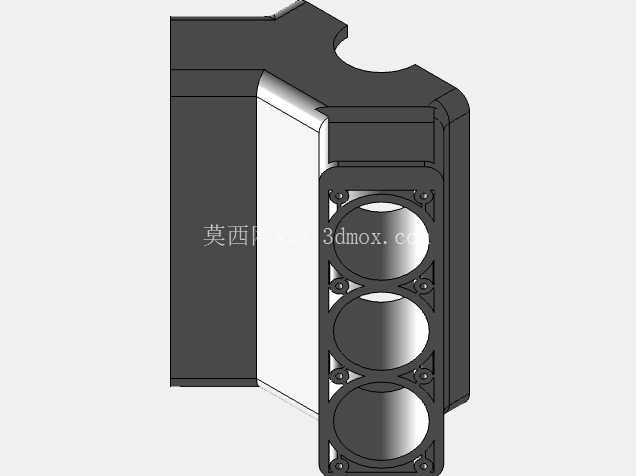

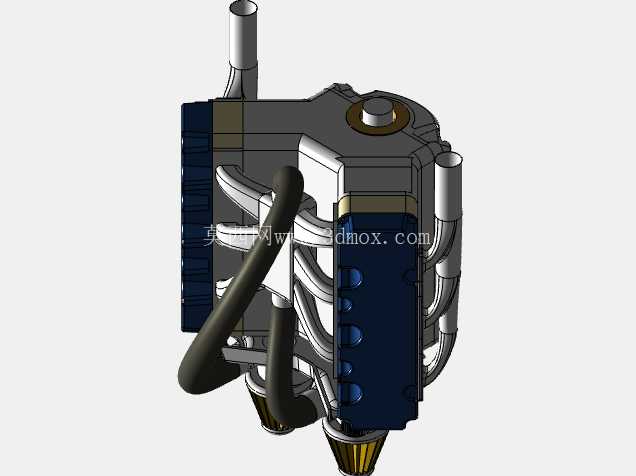

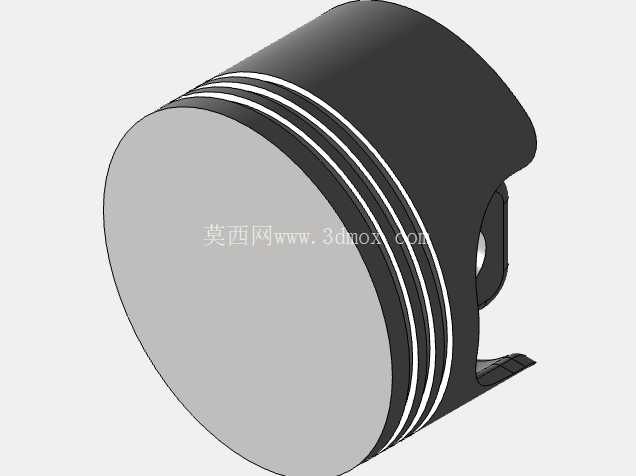

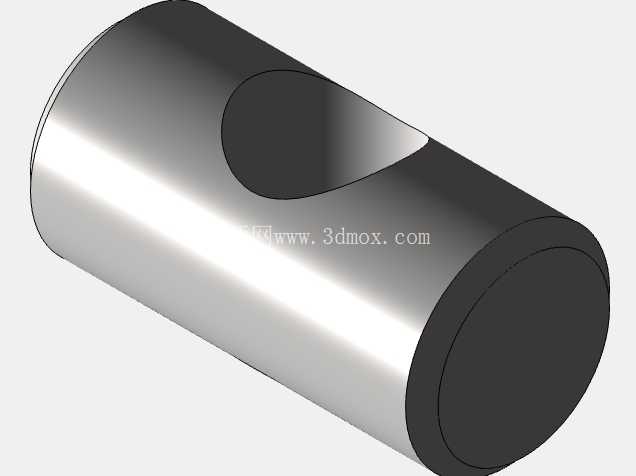

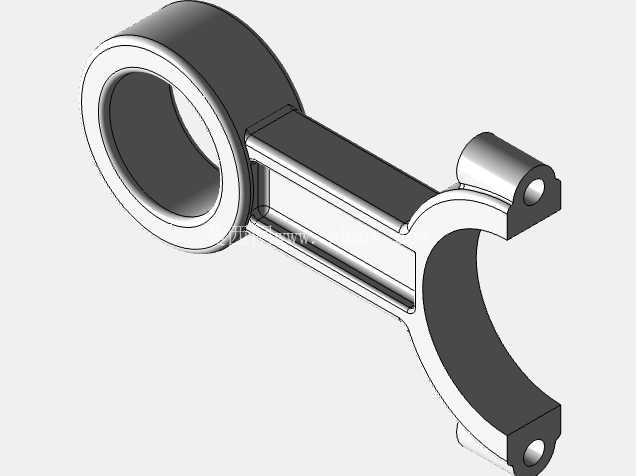

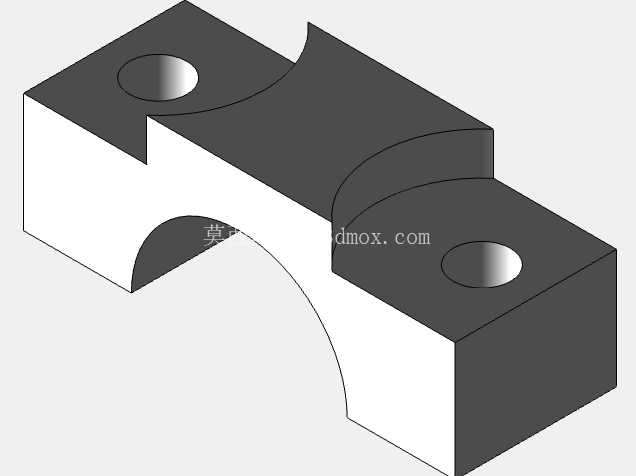

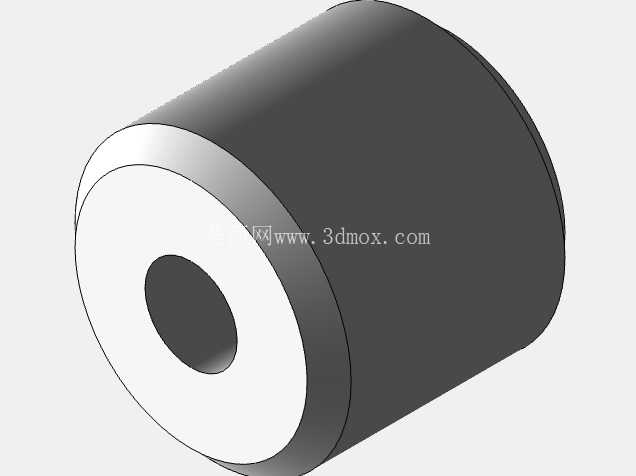

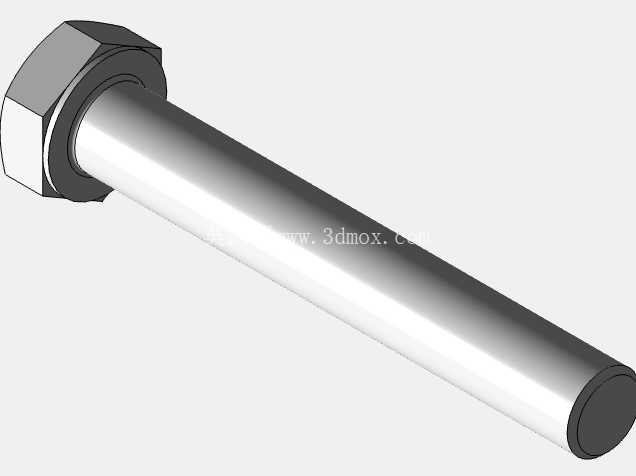

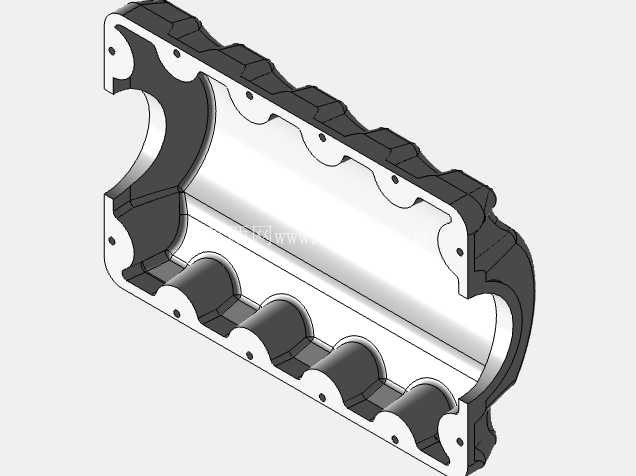

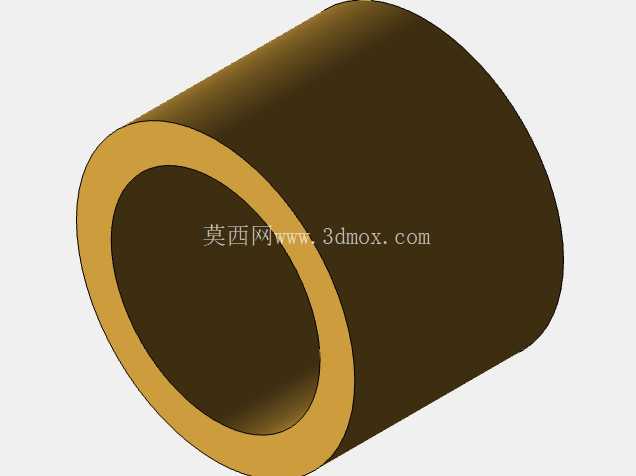

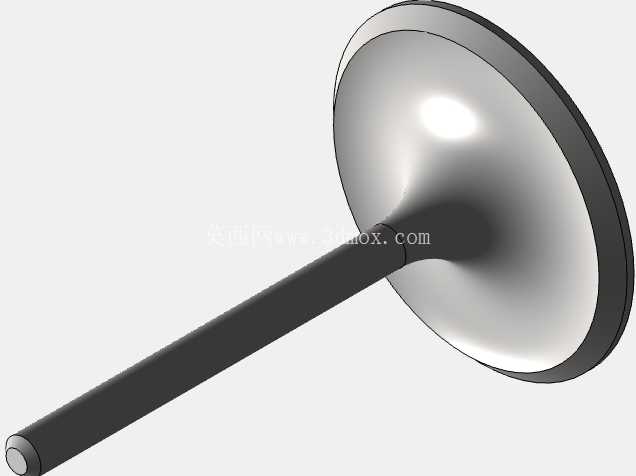

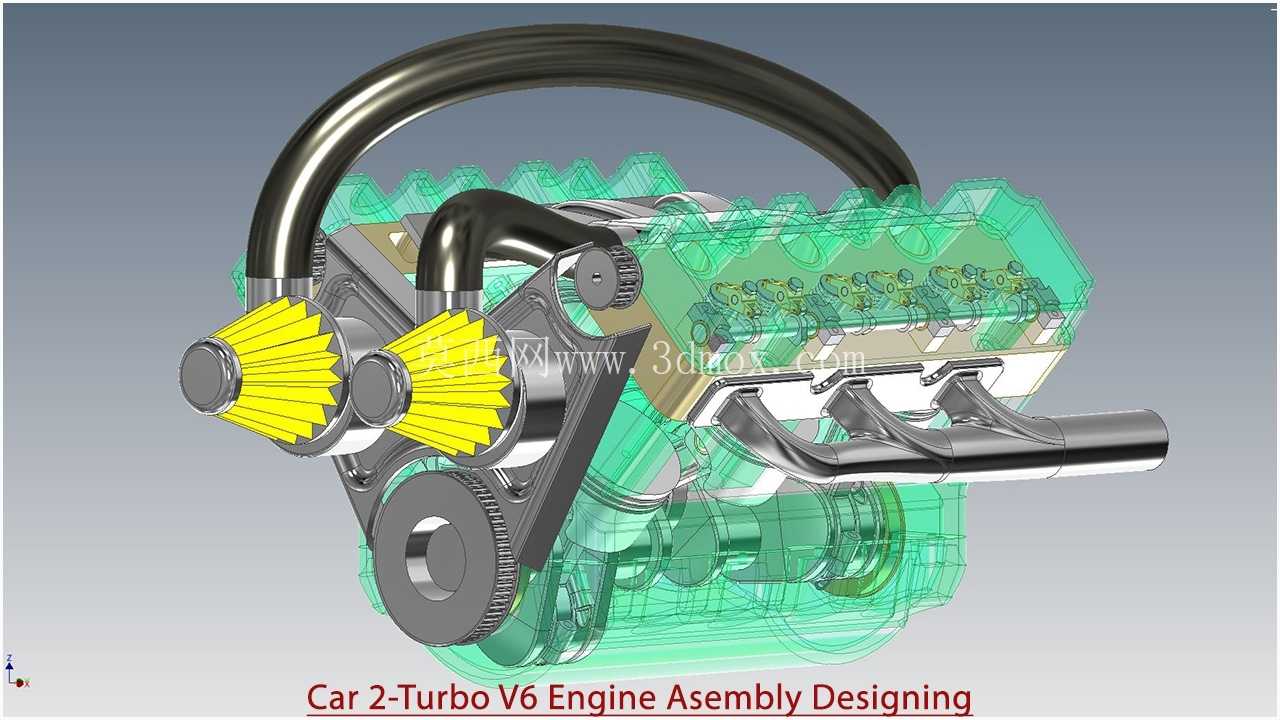

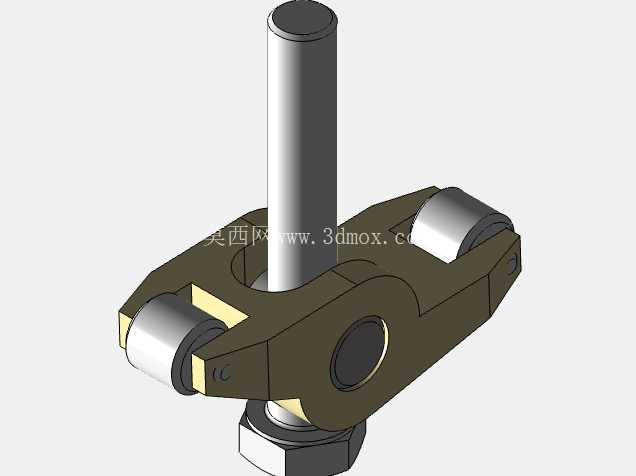

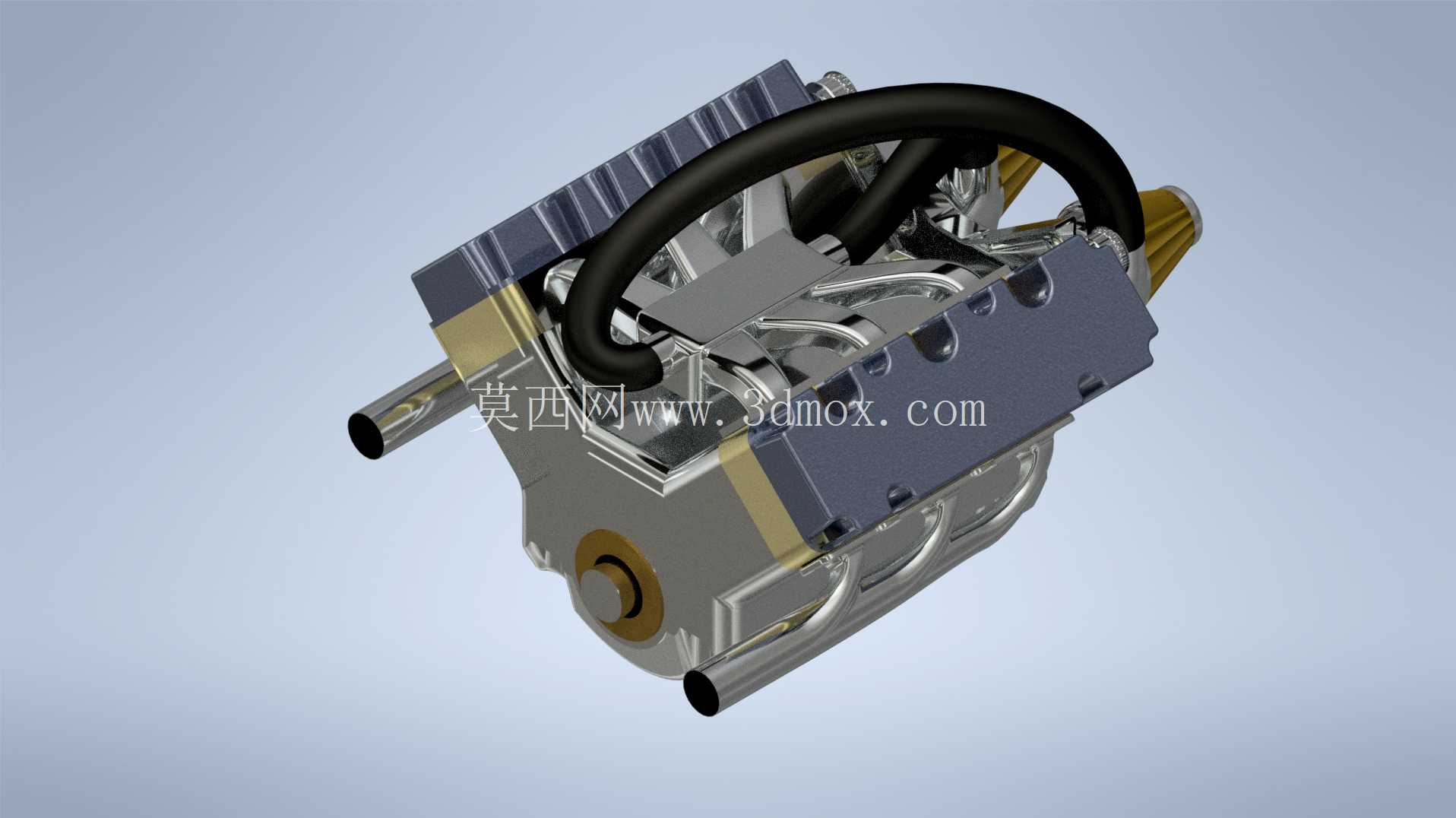

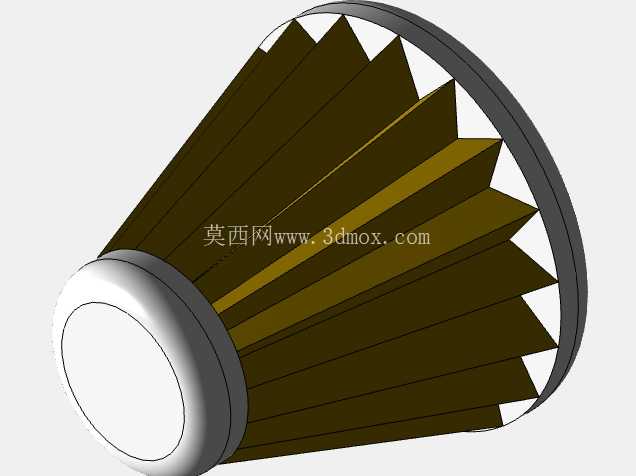

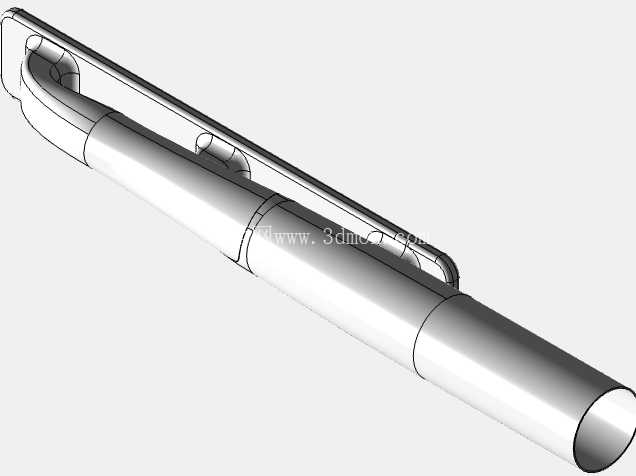

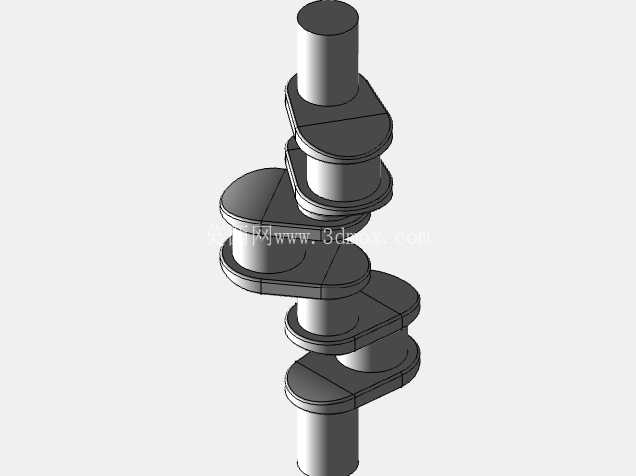

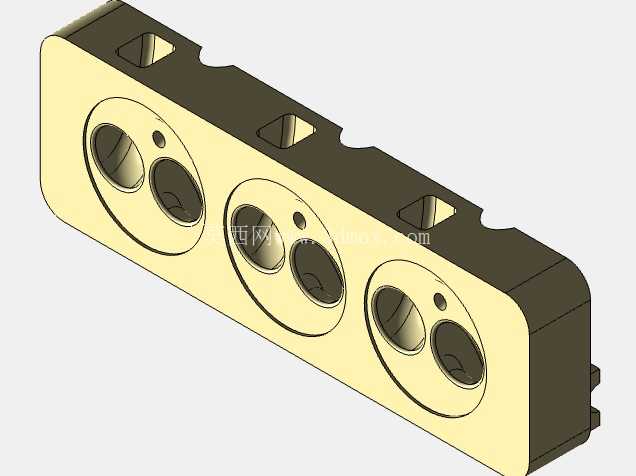

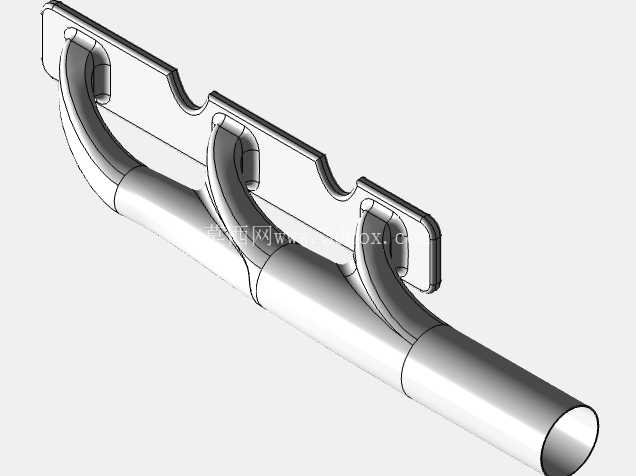

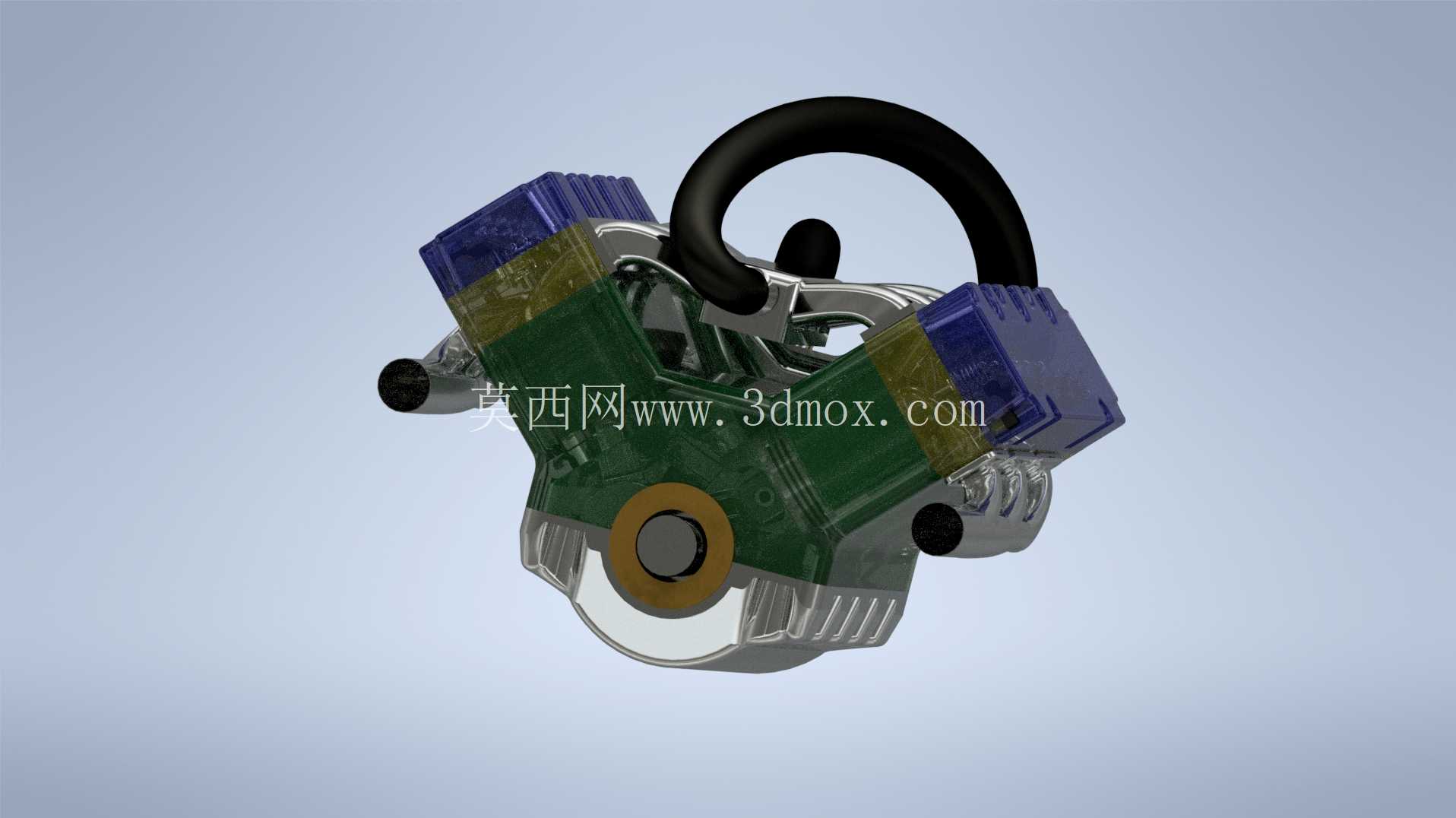

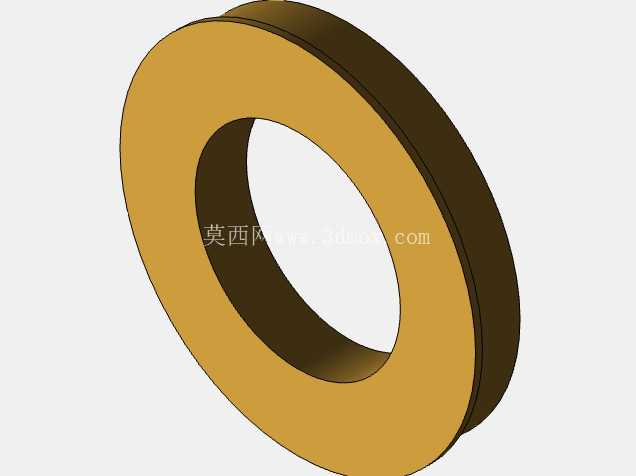

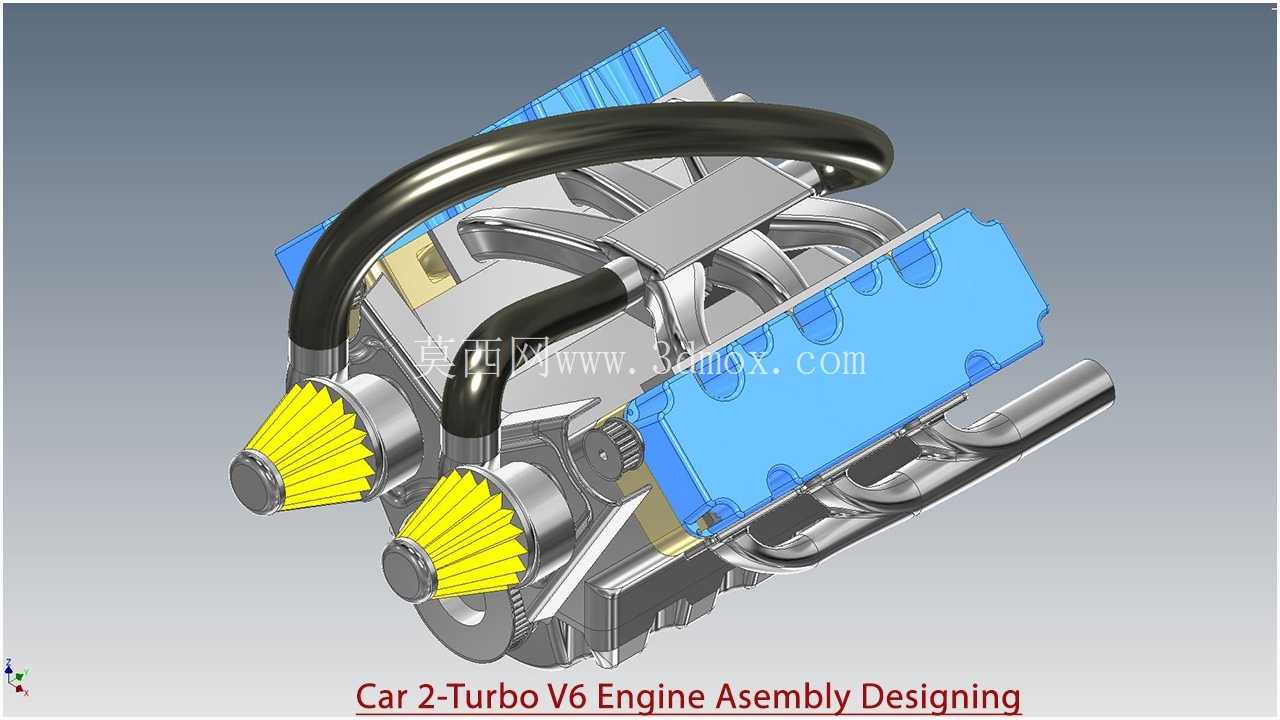

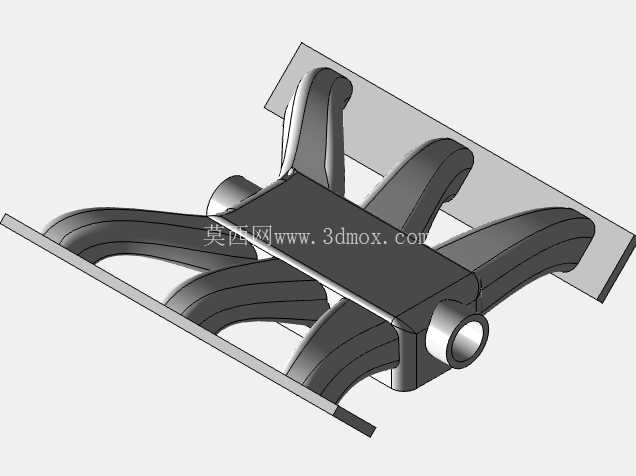

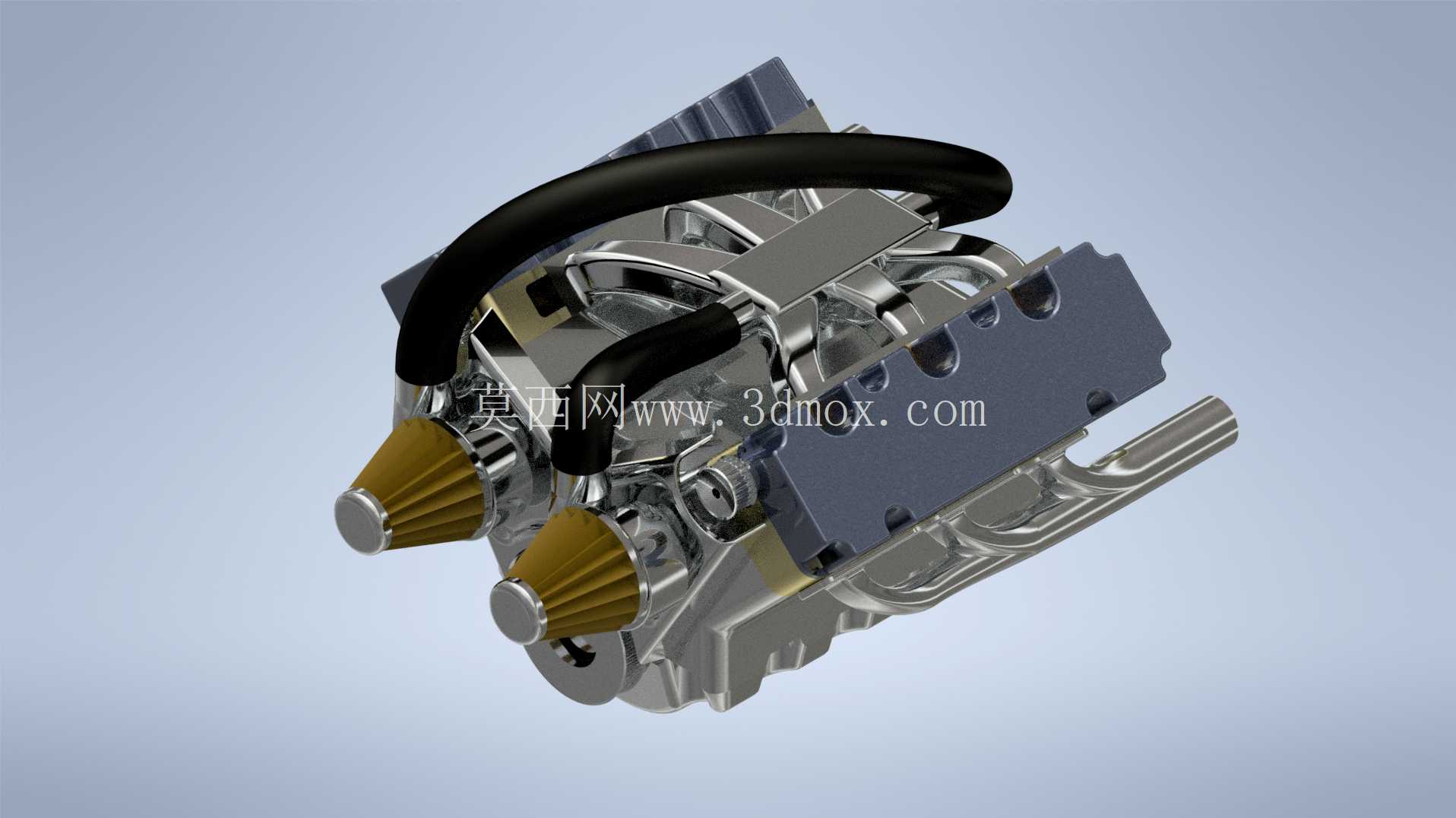

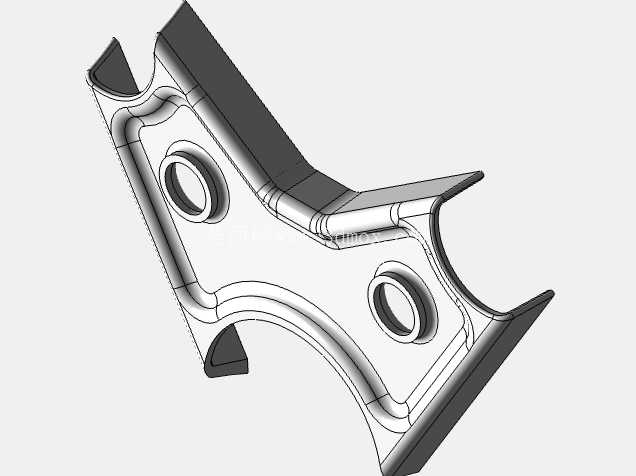

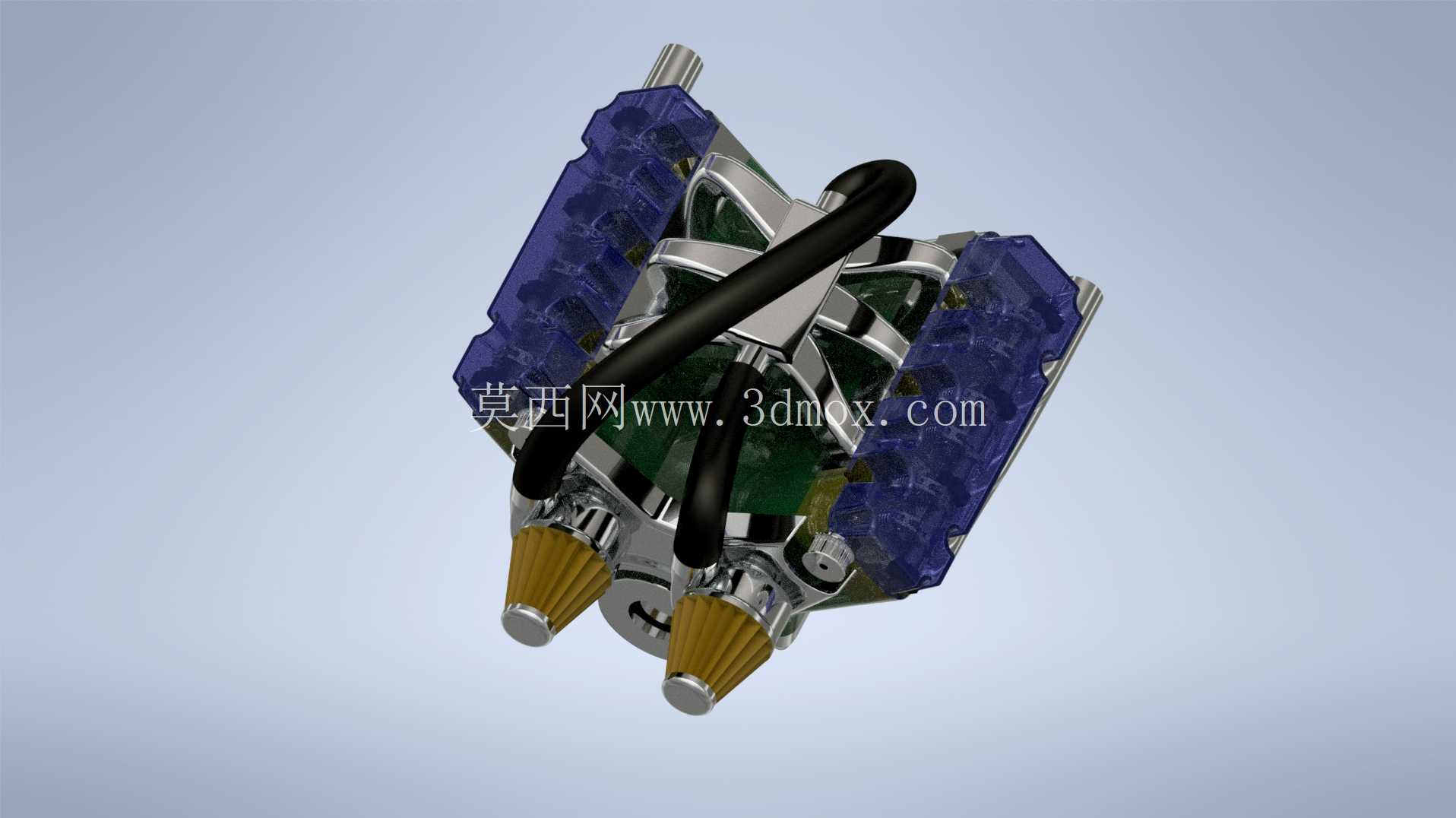

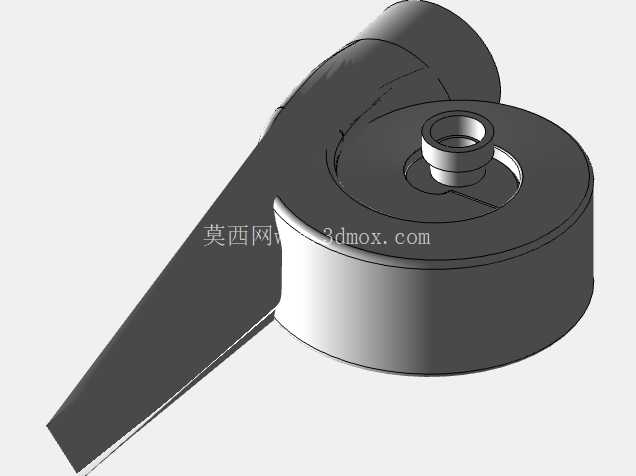

从功能特性层面拆解，该装配结构将两侧涡轮增压器分别布置在V型气缸夹角的外侧排气侧，缩短了排气歧管到涡轮壳体的流道长度，能够有效降低排气脉冲的能量损耗，提升涡轮的响应速度；进气端的中冷器集成布置在V型夹角上方的空间内，压缩后的高温进气能够以最短路径进入冷却腔体，降低进气温度的同时提升进气密度，进一步优化燃烧效率。结构中预留的点火线圈、喷油嘴安装位完全匹配量产机型的装配公差，进油管、回油管、冷却水路的接口位置均按照实车装机的边界条件设计，可直接对接整车的冷却、润滑、燃油供给系统。

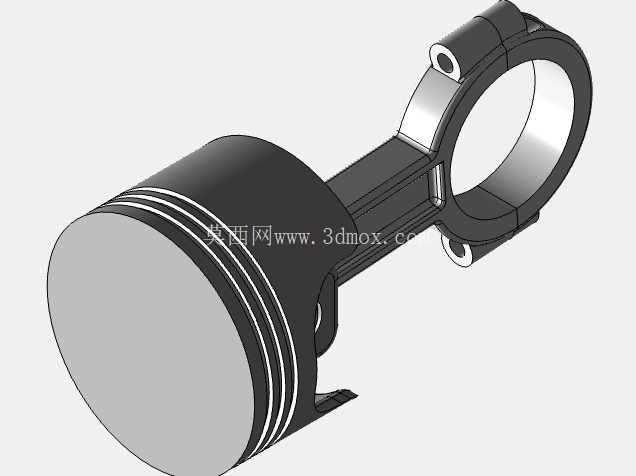

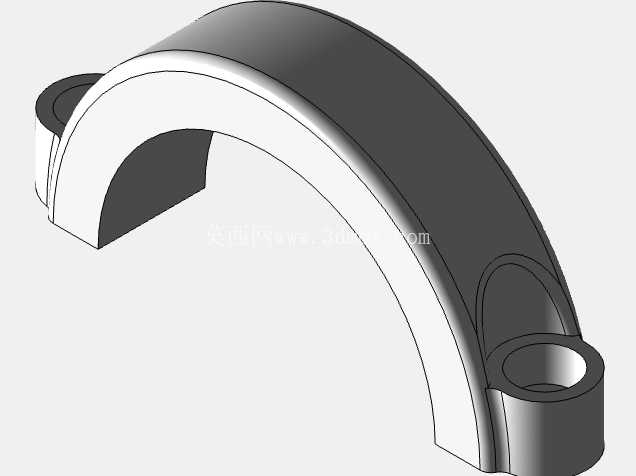

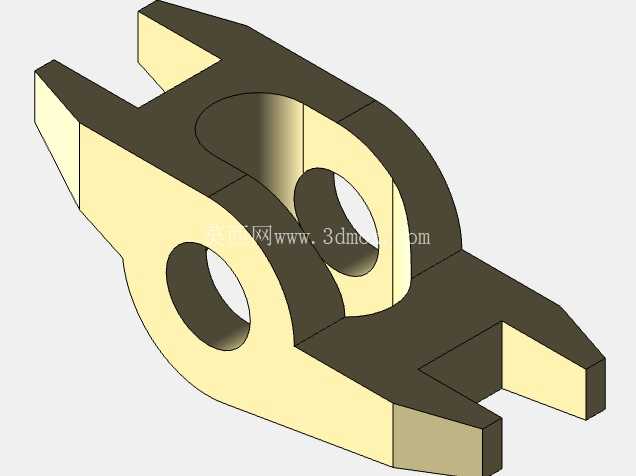

设计过程中优先考虑了装配工艺的可行性，整个动力单元拆分为12个独立子零件与1个主装配体，每个子零件的配合公差均按照机械设计手册中动力总成的配合等级设定：涡轮壳体与排气歧管的连接面采用平面密封结构，设计有0.1mm的密封垫安装槽，避免高温高压排气泄漏；曲轴与连杆大头的配合面按照IT6级公差设计，保证高速运转下的配合精度，降低运转振动。V型气缸的夹角设定为60度，这个角度能够平衡引擎的一阶振动与整机宽度，既不会因为夹角过小导致两侧进气组件布置空间局促，也不会因为夹角过大增加引擎的横向尺寸，影响整车机舱的布局适配性。

外形尺寸与安装边界方面，该动力单元的横向总宽度控制在680mm范围内，纵向长度为720mm，含进气歧管的总高度为620mm，能够适配多数纵置后驱、四驱车型的机舱安装空间；引擎机脚的安装位预留了三个固定点，位置与主流量产V6机型的机脚坐标重合，可实现同平台车型的动力换装，无需大幅修改机舱的安装支架结构。油底壳的最低点距离引擎主安装面的距离为180mm，能够保证车辆在常规起伏路面行驶时，油底壳不会与路面凸起发生剐蹭，同时预留了足够的机油存储量，满足激烈驾驶时的润滑需求。

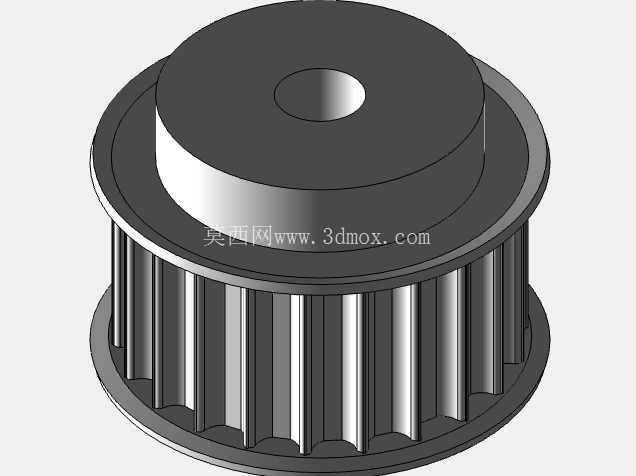

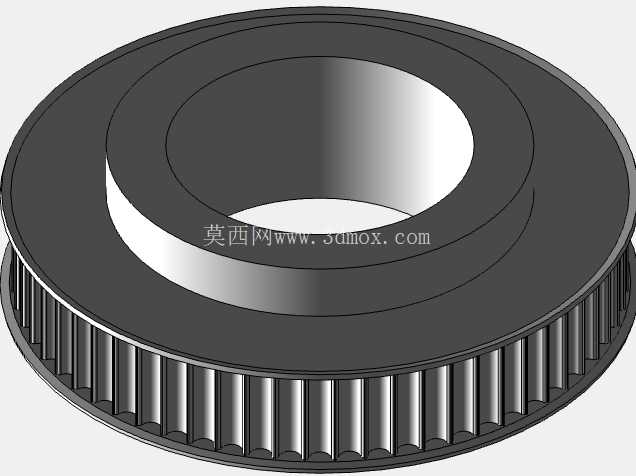

从结构细节来看，涡轮的冷却管路采用独立的循环回路设计，与引擎主冷却回路并联，能够在引擎熄火后持续对涡轮壳体进行冷却，避免高温机油在涡轮轴承处结焦，延长涡轮增压器的使用寿命；正时链条的导轨采用耐磨复合材料设计，张紧器的安装位置预留了检修空间，无需拆解引擎主体即可完成正时系统的维护作业。进气歧管采用可变长度的流道设计结构，低转速下使用长进气道利用进气谐振提升低扭输出，高转速下切换为短进气道降低进气阻力，提升高转功率输出，整个切换机构的执行器安装位在装配结构中完整预留，可直接加装电控执行组件实现功能落地。
