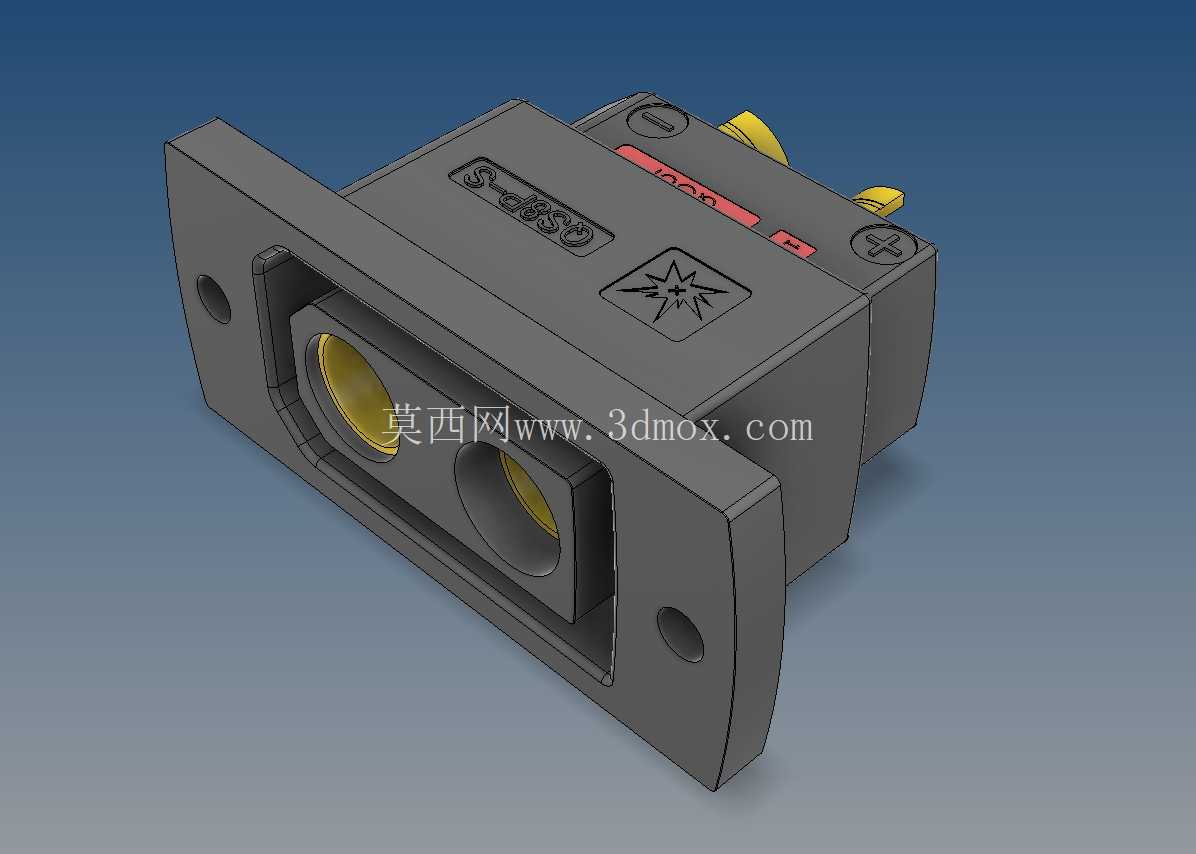

QS8P-S电池插头压铸结构设计

在水下动力装备、便携储能设备、电动作业载具的供电回路设计中，接插件的可靠性直接决定整套系统的运行稳定性，QS8P-S电池插头正是针对大电流、高防护要求的供电连接场景开发的压铸结构接插件。不同于普通民用消费级接插件，这款插头的设计从一开始就瞄准了严苛工况下的使用需求，尤其是潜水类动力装备的水下供电连接场景，需要同时满足大电流载流、防水密封、抗振动冲击、反复插拔耐用性等多重要求。

从结构设计思路来看，这款插头采用对称式插合定位结构，公母端配合时设置了多级导向筋位，插合过程中不会出现偏斜卡滞，即使在戴防护手套的操作场景下，也能快速完成对位插合。插合到位后自带卡扣锁止结构，避免设备运行过程中受振动拉扯出现松脱断电的问题，锁止结构的解锁按压力度经过反复调校，既不会因为误触轻易脱开，也不会出现解锁困难影响操作效率的问题。压铸壳体的壁厚设计充分考虑了成型工艺性与结构强度的平衡，壳体壁厚均匀过渡，避免压铸过程中出现缩孔、冷隔等成型缺陷，同时在插合受力面、线缆压接位置做了局部加厚处理，能承受超过100N的轴向拉扯力不会出现壳体开裂。

载流性能是这款插头的核心设计指标，内部导电接触件采用冠簧式接触结构，插合后接触件的有效接触面积远大于普通片状插簧，能稳定承载大电流通过时的温升要求，持续载流状态下接触件温升控制在安全阈值内，不会因为长期大电流工作出现过热氧化、接触电阻增大的恶性循环。接触件与线缆的连接端采用压接+焊接的双重固定工艺，压接位置的六边形压痕深度经过精准计算，既能保证线缆芯线与接触件的紧密结合，也不会因为压接过深损伤芯线导致载流面积下降，焊接位置做了防氧化镀层处理，避免长期使用后出现焊锡氧化脱落的问题。

防护性能设计上，这款插头在公母插合面设置了多道环形密封槽，配套的硅胶密封圈采用耐老化、耐海水腐蚀的特种硅橡胶材质，压缩量控制在合理区间，插合后能达到较高的防护等级，满足浅水作业环境下的防水要求，不会因为水花飞溅、短时浸水出现内部短路问题。壳体外部的棱角全部做了圆弧过渡处理，没有尖锐的直角边，一方面避免装配使用过程中划伤操作人员或线缆外皮，另一方面也能减少压铸成型后的毛刺清理工作量，提升批量生产的效率。

从安装边界尺寸来看，这款插头的整体外形紧凑，不会占用过多的设备安装空间，尾部的线缆出线口做了防弯折弹簧结构，能分散线缆反复弯折时的应力，避免线缆根部因为长期弯折出现线芯断裂、外皮破损的问题。安装固定方式支持法兰式面板安装与线缆直连两种形式，面板安装时的定位孔间距、开孔尺寸都做了标准化设计，能适配多数常规动力设备的面板开孔要求，不需要额外修改设备壳体结构就能完成替换安装。

在实际应用场景中，这款插头除了适配潜水类动力装备的电池连接，还可以广泛应用在电动叉车、便携储能电源、大功率电动工具、低速电动载具等需要大电流快速插拔连接的供电回路中。设计过程中充分考虑了不同使用场景的兼容性，壳体的耐温范围覆盖了常规户外作业的温度区间，低温环境下不会出现壳体脆化开裂，高温环境下也不会出现壳体软化变形、密封件失效的问题。插合面的防呆设计采用不对称定位筋，从根源上避免了公母端反插的可能，即使操作人员在视线不佳的作业环境下，也能通过触感快速判断正确的插合方向，不会因为反插损坏接触件或壳体。

压铸模具的分型面选择在插头的最大轮廓位置，避免了侧向抽芯结构的复杂设计，模具的浇口位置设置在插头尾部的非外观面，成型后的浇口痕迹经过简单打磨就能处理干净，不会影响产品的外观与装配性能。壳体表面做了磨砂质感的氧化处理，既提升了壳体的耐腐蚀性能，也能增加插拔操作时的摩擦力，手上沾有水渍或油污时也能稳定握持操作，不会出现打滑脱手的问题。内部的绝缘基座采用耐高温阻燃工程塑料，即使出现极端情况下的接触件过热，也不会出现绝缘基座融化燃烧的问题，提升了供电回路的安全冗余。
