螺旋压紧式C型手动夹持工装结构

这款手动螺旋压紧夹具是车间现场最常用的夹持类工装，不管是小批量零件的钻孔、攻丝、打磨工序临时固定，还是装配环节对两个贴合部件施加持续压紧力保证粘接、铆接精度，都能看到这类结构的身影。区别于气动、液压夹紧装置需要配套动力源的限制，这款纯机械结构的夹具不需要外接能源，单人手持即可操作，在没有压缩空气管路、电力供应的外场维修、野外装配场景下适配性极强。

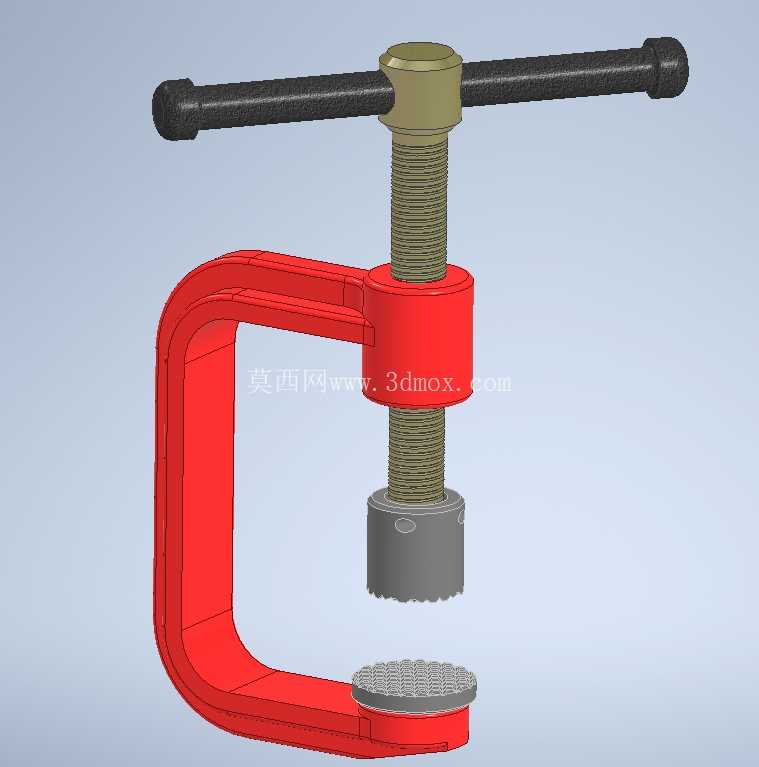

从结构设计逻辑来看，整体采用C型开口的一体式框架，框架主体做了等强度的截面过渡，在螺杆受力的上下两个受力点位置做了局部加厚处理，避免长期受夹紧力后框架开口出现张开变形，影响夹持精度。夹紧力的传递依靠梯形传动螺杆实现，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中摩擦阻力更小，长时间反复旋拧也不会出现螺纹滑牙的问题，螺杆顶端配套的T型转动杆采用贯穿式安装，不需要额外的工具辅助，操作人员直接用手转动横杆即可带动螺杆上下进给，当需要更大夹紧力的时候，还可以在横杆端部套入加力管延长力臂，轻松获得数倍的手动夹紧力。

螺杆下端的压头采用活动式连接结构，压头和螺杆端部留有微小的转动间隙，在夹紧工件的过程中，压头可以随着工件表面的角度轻微自适应偏转，保证压合面和工件表面完全贴合，不会因为螺杆的转动带动工件移位，同时压头的接触端面做了网纹滚花处理，增大和工件表面的摩擦力，避免夹紧后工件出现滑移。框架下端的固定支撑面同样做了防滑纹理处理，和活动压头上下对应，两个接触面的平行度在加工时做了严格管控，保证夹紧后受力均匀，不会出现局部压应力过大压伤工件表面的情况。

从安装和使用边界来看，这款夹具的开口深度和最大开口行程覆盖了常规小型零件的夹持需求，整体外形尺寸控制在单人可单手握持的范围，自身重量控制合理，长时间手持操作也不会出现明显的疲劳感。使用过程中不需要额外的安装固定，直接将C型开口跨在需要夹持的工件部位，旋动T型杆直到压头压紧工件即可，操作门槛极低，新入职的一线操作人员不需要专门培训即可上手使用。

在结构细节处理上，所有的棱边位置都做了倒圆角处理，避免操作过程中锋利的边角划伤操作人员，螺杆表面做了防锈处理，在车间潮湿的加工环境下也不容易出现锈蚀卡滞的问题，T型转动杆的两端做了膨大的挡边结构，转动施力的时候手部不会从杆端滑脱。框架的红色涂装一方面是为了车间现场的目视化管理，在杂乱的工具堆里可以快速找到，另一方面涂层也能对主体金属结构起到防锈防腐蚀的作用，延长工装的使用寿命。

这类夹具在实际生产中除了直接用于工件夹持，还经常作为辅助工装配合其他设备使用，比如在焊接小零件的时候用来固定拼接焊缝的位置，在胶接工序中持续施加压力等待胶层固化，在设备维修的时候用来临时固定复位的弹簧、卡扣类零件，适用场景覆盖了加工、装配、维修等多个环节，是生产现场通用性极强的基础工装之一。设计这款结构的时候，核心是在保证整体结构强度足够的前提下尽可能控制自身重量，同时优化螺杆的传动手感，让旋拧过程足够顺畅，不会出现卡滞、旷量过大的问题，压头的自适应结构则是为了降低对工件被夹持面的平面度要求，哪怕是表面有轻微倾斜的工件，也能实现可靠夹紧，不会出现压点虚接、夹紧力不足的情况。
