带绝缘护套RV系列环形冷压接线端子

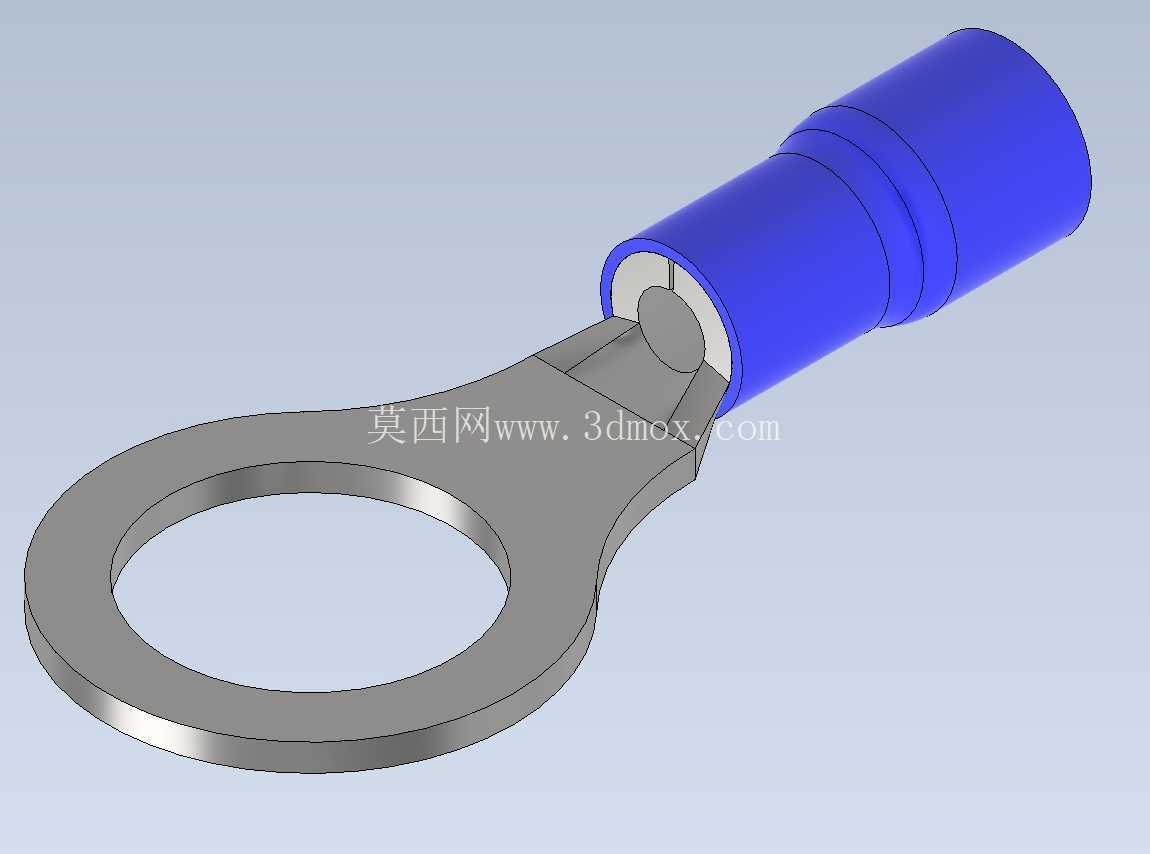

在低压电气柜二次回路布线、工业设备电控系统接线、新能源线束加工、家电内部导线连接等场景中，环形冷压端子是实现导线与接线柱可靠导通的核心连接件，这类端子的选型与安装质量直接决定了电气回路的接触可靠性，避免长期运行中出现虚接打火、接触电阻过大发热、导线松脱等故障。本次呈现的带绝缘环形端子，针对RV2-8、RV2-6、RV2-10三个常用规格做了参数化建模还原，完全匹配实际量产端子的结构特征与安装尺寸，可直接用于电气布线的干涉检查、线束装配模拟、BOM清单统计等设计环节。

从功能特性来看，这款端子的金属导通部分采用紫铜镀锡材质，冷压后可与多股铜芯导线实现紧密咬合，接触电阻远低于普通裸端子缠绕接线的方式，环形的接线端结构可适配对应直径的螺栓接线柱，安装时通过螺栓压紧即可实现端子与接线座的面接触，相比叉形端子抗振动松脱能力更强，适合有振动工况的设备内部接线。尾部的绝缘护套采用硬质阻燃PVC材质，压接导线后可完全包裹导线铜丝与端子压接筒的衔接位置，避免相邻导线之间出现短路风险，同时绝缘护套的喇叭口导向结构可方便导线插入压接筒，降低现场接线时的穿线难度，护套尾部的防滑纹路也方便作业人员手持端子定位，提升压接作业效率。

设计层面，建模时严格遵循冷压端子的通用工程规范，金属部分的环形端内孔尺寸分别对应M6、M8、M10三种常用螺栓规格，环形片的厚度与宽度匹配对应导线的载流量要求，可适配2.5平方毫米及以下线径的多股铜芯导线，压接筒的内径与长度经过优化，采用六边形压接方式时可保证压接后拉脱力满足行业标准要求，不会出现导线从压接筒中脱出的问题。绝缘护套与金属端子的配合采用过盈装配结构，护套的内孔尺寸略小于金属压接筒的外径，装配后护套不会从金属件上松脱，护套端部的台阶结构可区分不同线径规格，方便现场作业人员快速识别选型，避免错用规格导致压接不牢。

从安装边界来看，不同规格的端子环形端外径、压接筒长度、绝缘护套外径都做了精准还原，在做三维布线设计时，可直接调用该模型校验端子与接线座周围的空间间隙，比如在PLC接线端子排、断路器接线端、接触器接线柱等位置布线时，可提前确认相邻两个端子安装后是否会出现干涉，绝缘护套之间是否留有足够的安全电气间隙，避免实际装配时出现端子装不进去、绝缘距离不足导致的耐压不合格问题。金属环形端的平面度也做了细节还原，保证螺栓压紧时环形面与接线座表面完全贴合，不会出现倾斜导致的接触面积不足问题，压接筒的端部做了倒角处理，避免穿线时铜丝被切口刮断，影响导线的有效导通截面积。

在实际工程应用中，这类带绝缘的环形端子相比裸端子可省去套绝缘套管的工序，大幅提升现场接线的作业效率，同时工厂化预制的绝缘护套一致性更好，绝缘防护等级更稳定，不会出现人工套套管时位置偏移、长度不足导致的防护失效问题。建模时还原的端子细节还包括金属部分的圆角过渡，避免尖锐边角在布线时划伤导线绝缘层，绝缘护套的颜色可根据实际需求对应不同的电压等级或线径规格，本次模型的结构预留了颜色参数调整的接口，方便设计人员根据自身项目的规范做快速调整。针对压接位置的结构，模型也还原了压接筒上的观察孔，作业人员压接前可通过观察孔确认导线铜丝是否插入到位，保证压接质量，这些细节特征的还原让三维模型可直接用于生产作业指导书的制作、接线工艺的模拟培训，而不仅仅是单纯的外形展示。
