多槽矿用浮选机组结构设计方案

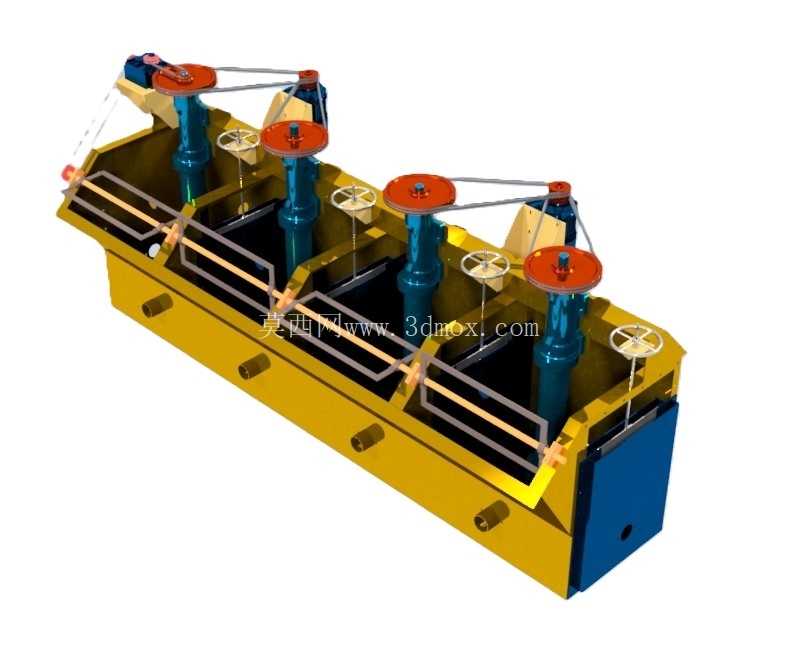

　　这套多槽串联式浮选设备，主要面向有色金属、黑色金属及非金属矿物的选别作业场景，在中小型选矿厂的粗选、扫选、精选作业段都能适配，单条机组可连续完成多段浮选流程，减少矿浆在不同槽体间转输的管路损耗与扬程浪费。从结构布局来看，整体采用长槽体串联排布，槽体为焊接钢结构件，底部设计有均匀分布的排料口与支撑安装座，安装时需保证槽体纵向水平度偏差不超过千分之一，避免矿浆在槽内出现偏流、沉槽问题，槽体侧壁预留的检修口位置，刚好匹配日常更换叶轮、定子的操作空间，不需要额外拆解上部传动机构就能完成易损件更换。

　　上部的搅拌充气机构沿槽体纵向等距排布，每槽独立配置搅拌轴、叶轮组件与传动支座，相邻槽位的传动电机通过皮带轮组联动，既保证各槽搅拌转速的一致性，也减少了独立电机配置的成本投入，搅拌轴的安装垂直度需要严格控制在0.2mm/m以内，防止运转过程中出现轴系摆动、密封件磨损过快的问题。每个槽位上方配置的手轮调节机构，可直接控制槽内矿浆液面高度与闸板开度，操作人员在巡检通道侧就能完成调节，不需要探身到槽体上方作业，兼顾操作便利性与作业安全。槽体末端的蓝色箱体为尾矿排料箱，内部设计有可调式溢流堰，可根据浮选精矿产率灵活调整溢流高度，保证精矿泡沫层厚度稳定在合理区间，避免矿浆串流影响选别指标。

　　从设计思路上，这套机组优先考虑了连续作业的可靠性，槽体内部的稳流板角度经过反复调整，能让叶轮甩出的矿浆与充入的空气充分混合，同时减少槽内紊流对泡沫层的扰动，让携带目标矿物的泡沫能平稳上浮到槽面，通过刮泡机构统一收集到精矿槽。设备安装时需要预留的周边边界尺寸也做了适配，传动侧预留不小于1.2米的检修通道，操作侧预留0.8米的操作空间，槽体底部距离地面的安装高度不小于0.3米，方便布置排料管路与后续的溜槽连接。每一组搅拌机构的支座都做了加强筋设计，能承受长期运转的振动载荷，避免支座焊缝开裂影响设备运行，皮带传动位置都设计有安全防护罩，防止运转过程中异物卷入或者人员误触。

　　在实际选矿作业中，矿浆从首槽给入后，依次通过各槽的搅拌、充气、浮选作用，目标矿物附着在气泡上浮成为精矿，脉石矿物则随矿浆流动从末端尾矿箱排出，多槽串联的结构可以根据选矿工艺需求灵活调整槽数，不需要重新设计整体机架，适配不同处理量的选矿生产线需求。槽体内部的衬板可根据处理矿物的磨蚀性选择不同材质，处理高磨蚀性矿浆时可更换耐磨橡胶衬板，延长槽体使用寿命，降低日常维护成本。刮泡机构的刮板转速可根据泡沫层厚度调整，保证泡沫能及时刮出同时不会刮出过多矿浆，影响精矿品位。
