矿用分离设备配套焊接钢结构支撑平台

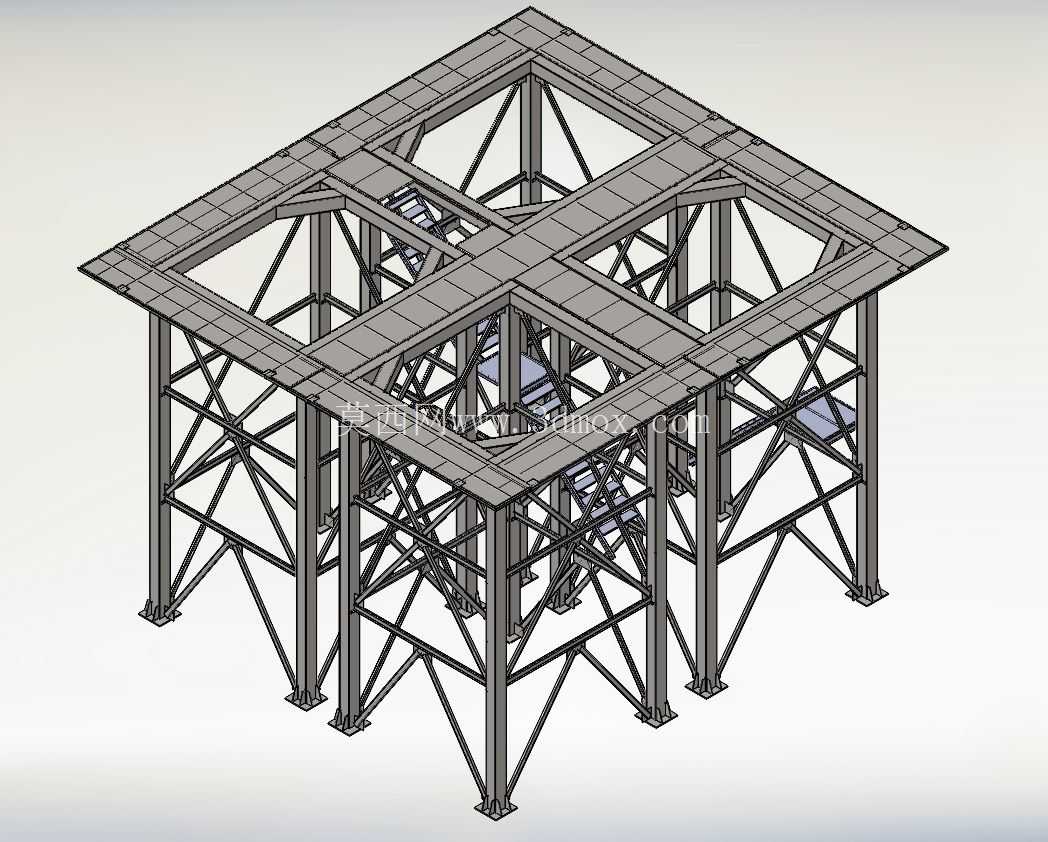

　　在矿山选矿、矿物分选的生产现场，各类重型分离设备的安装基础直接决定整条产线的运行稳定性，这类支撑结构并非简单的钢架拼接，需要同时匹配设备动载、静载以及现场安装的多重边界条件。这套焊接钢结构支撑总重38吨，平面尺寸为12.5m×12.5m，整体高度8m，核心作用是为矿用分离机、配套选矿作业设备提供稳定的安装承载基础，同时预留出设备下方的物料输送、管路排布、检修操作的空间。

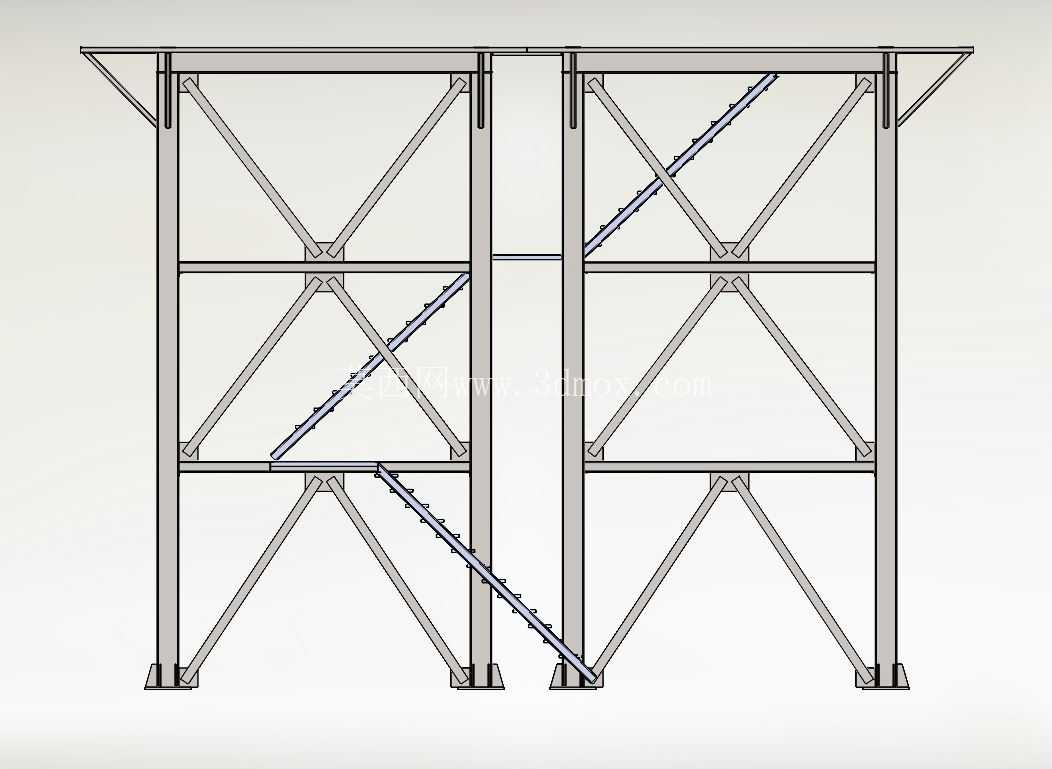

　　从结构设计逻辑来看，整体采用方管型材作为主承重构件，顶层设置十字交叉的主承重梁系，直接对接分离设备的底部安装点位，将设备运行时产生的振动载荷、自身重量均匀分散到四周的立柱结构上；立柱采用多组竖向方管搭配斜向支撑的桁架结构，每根立柱底部设置带安装孔的地脚连接板，可通过地脚螺栓与现场混凝土基础刚性连接，避免长期运行出现结构偏移。顶层平台边缘设置满铺的花纹钢板走道，预留了设备吊装的中空区域，同时配套设置斜向爬梯连通地面与顶层操作面，方便日常巡检人员到达设备点位开展维护作业。结构的斜撑排布完全避开了设备的下料口、管路接口位置，不会干涉后续物料输送管线的接入，也不会影响设备检修时的部件吊装空间。

　　在焊接工艺的设计考量上，所有主承重梁的对接位置均采用满焊工艺，节点处额外设置加强筋板分散应力，避免设备长期振动导致焊缝开裂；整体结构做了抛丸除锈后喷涂防锈漆的表面处理，适配矿山现场多粉尘、高湿度的作业环境，延长结构的整体使用寿命。从安装边界来看，8m的净空高度足够在支撑结构下方布置皮带输送机、集料斗等配套物料转运设备，实现分离后的矿物直接通过下料口进入输送环节，不需要额外增设中转结构，减少产线的整体占地面积。12.5m见方的平面尺寸可以兼容同规格系列的多款分离设备安装，不需要针对单台设备重新设计支撑结构，降低选矿产线搭建时的基础施工成本。

　　结构的桁架式设计在保证整体承重能力的前提下，尽可能减少了钢材的用量，同时降低了结构自身的风阻，适配露天选矿作业现场的抗风要求，避免大风天气下结构出现晃动影响设备运行精度。在实际选型应用中，这类钢结构支撑需要提前核对配套分离设备的安装孔位尺寸、运行时的动载系数，确保梁系的承重余量满足设备满载运行、甚至极端工况下的载荷要求，避免出现结构变形导致的设备对位偏差。顶层平台的走道宽度预留了足够的检修操作空间，巡检人员可以顺利到达设备的各个维护点位，不需要额外搭设临时检修平台。爬梯的踏步采用防滑花纹钢板制作，两侧设置防护栏杆，符合工业现场的安全作业规范。结构的所有外露棱角位置都做了倒角打磨处理，避免安装、检修过程中出现磕碰划伤的安全隐患。
