卧式选矿粉磨用球磨机结构设计

在矿山选矿、建材原料制备、冶金粉料加工的生产链路里，粉磨工序是衔接破碎与选别/成型的核心环节，这款卧式球磨机正是针对中硬及以上硬度物料的连续粉磨作业设计的核心设备。从实际应用场景来看，该设备可适配黑色金属矿、有色金属矿、非金属矿的闭路或开路粉磨流程，也可用于水泥生料、耐火材料原料、建筑砂石骨料的细磨作业，进料粒度通常控制在20mm以内，出料粒度可通过调整筒体内研磨体级配、筒体转速实现0.074mm到0.4mm区间的灵活调节，满足不同下游工序对粉料细度的要求。

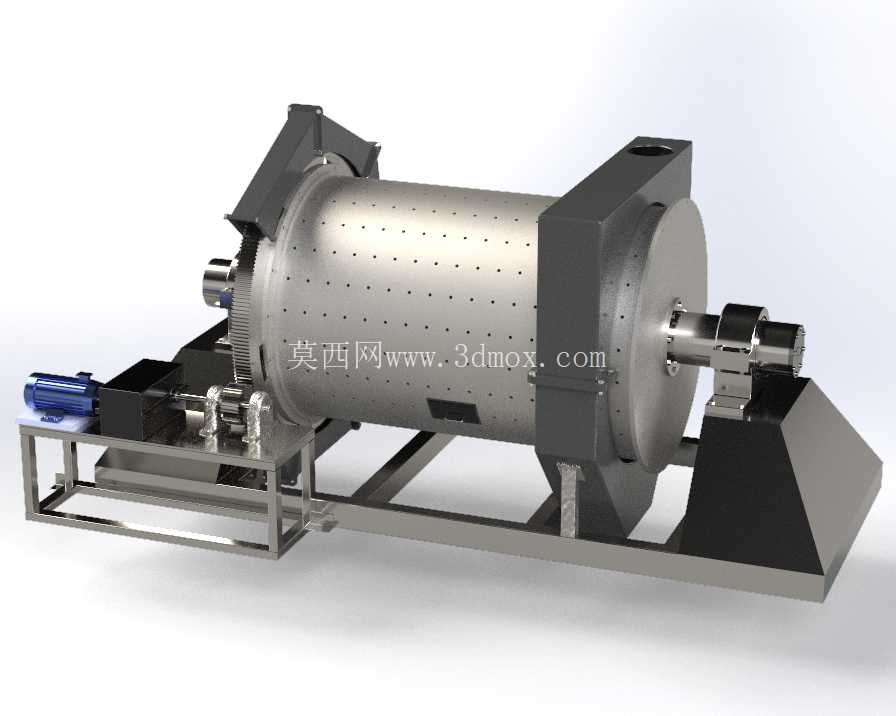

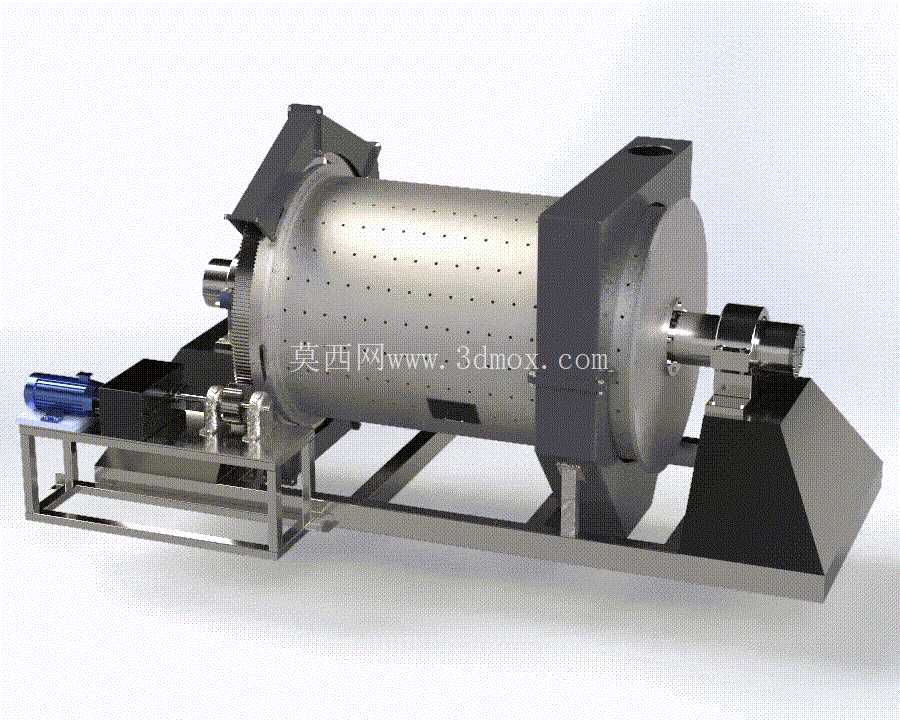

从设备功能特性来看，整机采用卧式回转筒体结构，筒身布有均匀的衬板安装孔，工作时筒体内装填的钢球或钢段研磨体会随筒体回转被提升至一定高度后抛落、泻落，通过冲击、研磨作用将筒内的物料逐步磨细，筒体两端的中空轴承担进料、出料以及回转支撑的作用，端盖处的大齿圈与传动系统的小齿轮啮合，传递扭矩驱动筒体平稳回转。底座采用型钢焊接框架结构，兼顾刚性与安装便捷性，两端的轴承座设置有独立的润滑与密封结构，避免粉料侵入轴承滚道造成磨损，同时降低运转过程中的振动传递。进料端设置有螺旋进料装置，可稳定将上游输送来的物料送入筒体内部，避免堵料、返料问题，出料端采用格子板或溢流结构，可根据粉磨工艺需求选择，保证磨细后的物料能够顺畅排出，同时避免研磨体随物料流出筒体。

从设计思路层面，建模过程中优先保证回转部件的同轴度要求，筒体、端盖、中空轴的装配基准统一，避免运转过程中出现偏载造成的轴承异常磨损、筒体振动超标问题。衬板采用可更换结构设计，磨损后可单独拆卸更换，无需整体更换筒体，大幅降低设备后期维护成本；传动侧的护罩结构完全覆盖齿轮啮合区域，既避免运转过程中杂物卷入啮合区造成齿轮损伤，也能防止润滑脂飞溅污染作业环境。筒体上的人孔结构设计满足检修人员进入筒体内更换衬板、调整研磨体级配的操作空间需求，人孔盖采用快压密封结构，保证运转过程中无漏料、漏浆问题。

从外形尺寸与安装边界来看，该型号球磨机筒体有效直径适配中小型选矿生产线的产能需求，整机长度方向预留了传动系统、进料出料装置的安装空间，安装时需要保证底座基础的水平度误差控制在每米0.1mm以内，两端轴承座的中心高偏差不超过0.2mm，避免回转部件产生附加弯矩。设备周边需要预留不小于1.2m的检修通道，传动侧需要预留齿轮检修、润滑系统维护的操作空间，进料端上方需要匹配给料设备的安装高度，出料端需要衔接后续分级设备或输送设备的接口位置，整体安装基础需要考虑设备满载运转时的动载荷系数，预留足够的基础承重余量，避免长期运转出现基础沉降影响设备精度。

在结构细节处理上，筒体的焊接结构采用等强度设计，筒身钢板厚度满足长期承受研磨体冲击、物料摩擦的强度要求，焊缝位置做了应力消除处理，避免长期交变载荷下出现焊缝开裂问题。两端主轴承采用调心滚子轴承，可补偿少量的安装同轴度误差以及筒体运转过程中的微小变形，提升设备运行的可靠性。润滑系统采用干油集中润滑与稀油润滑结合的方式，主轴承、齿轮啮合面可根据运转转速、载荷情况选择适配的润滑方式，保证各运动副在合理的润滑状态下工作，延长易损件的使用寿命。
