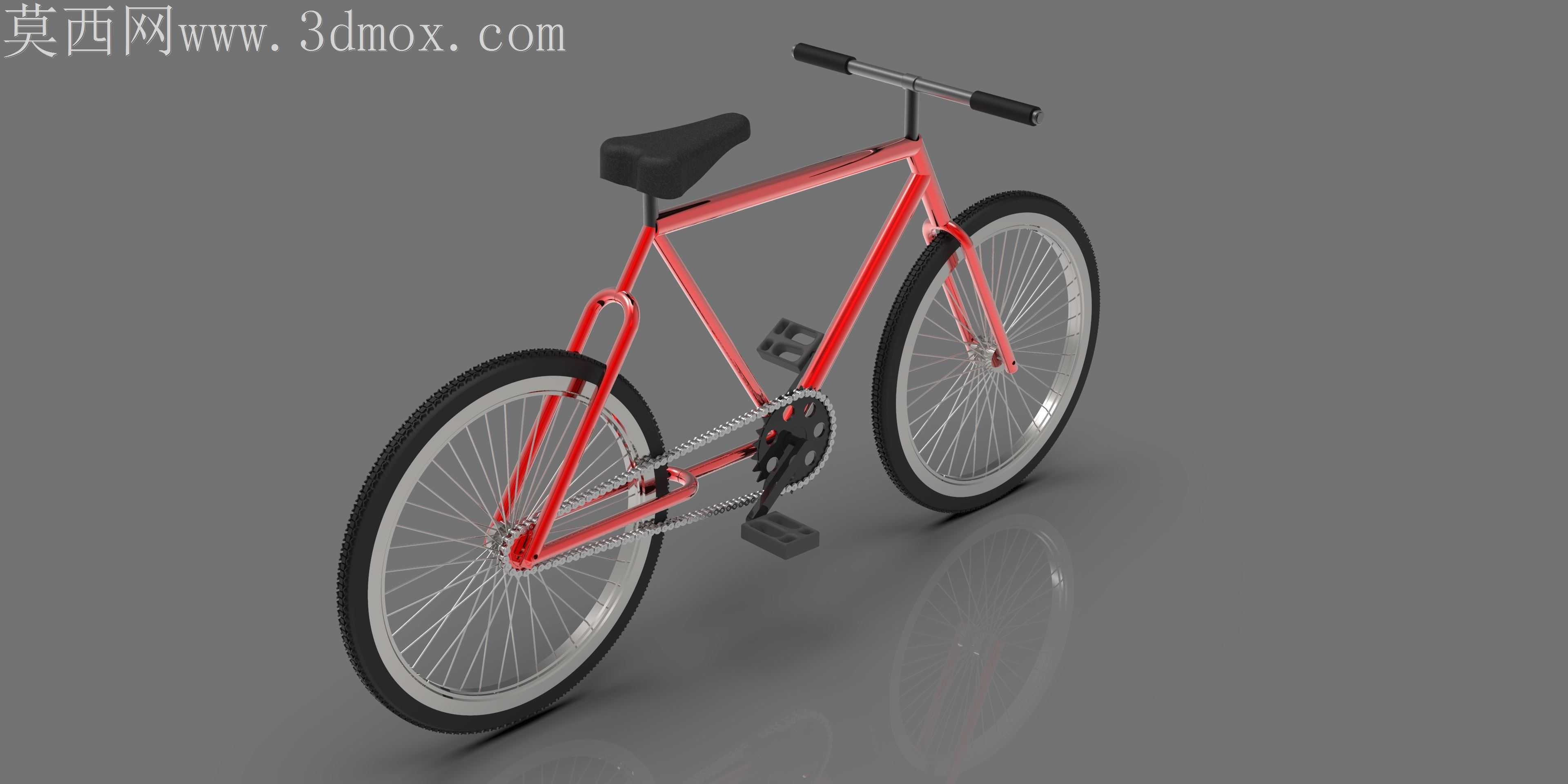

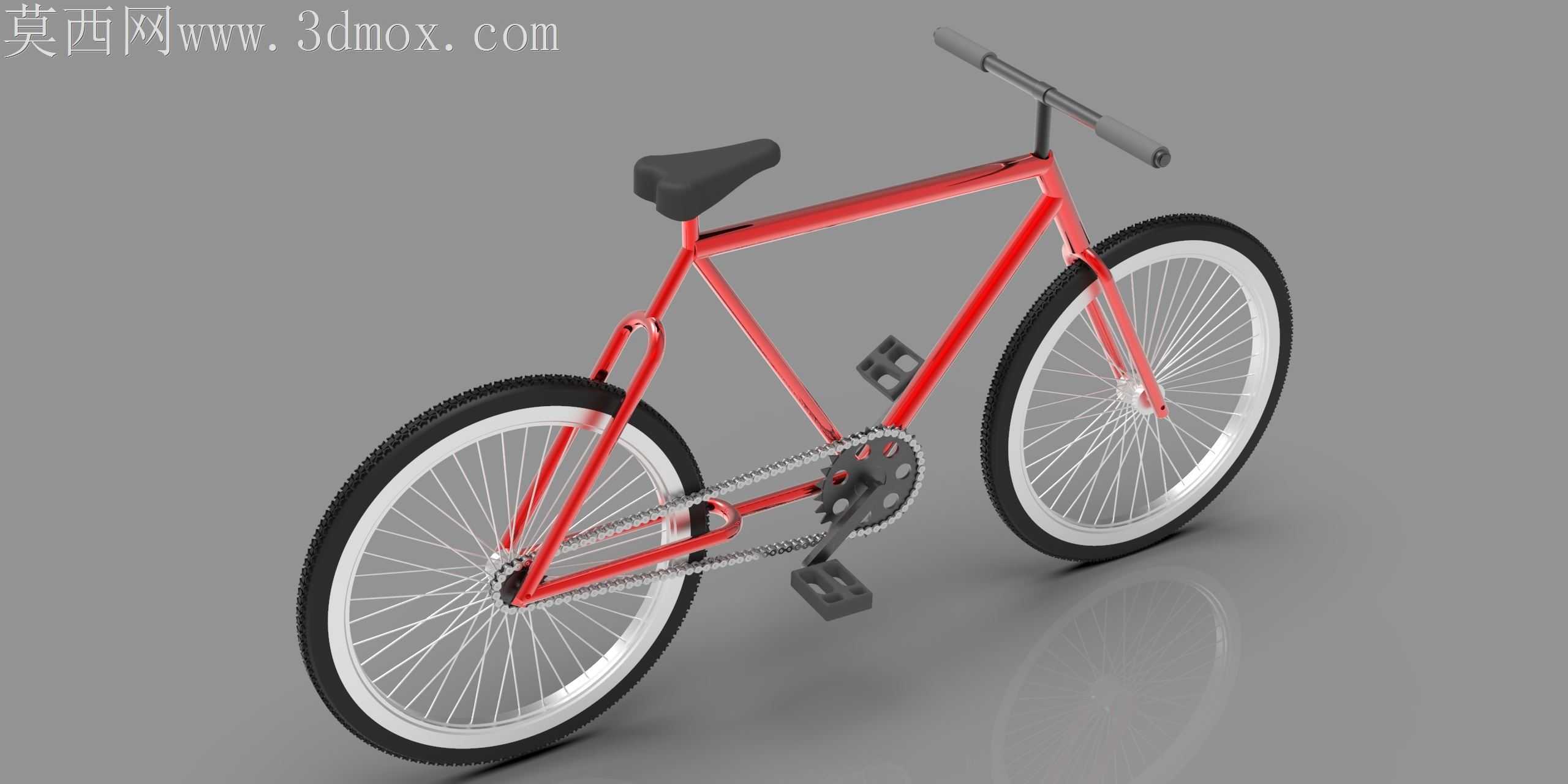

红色复古通勤自行车结构设计展示

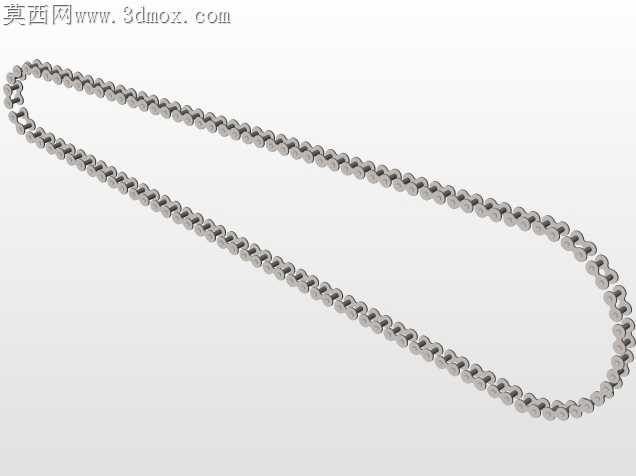

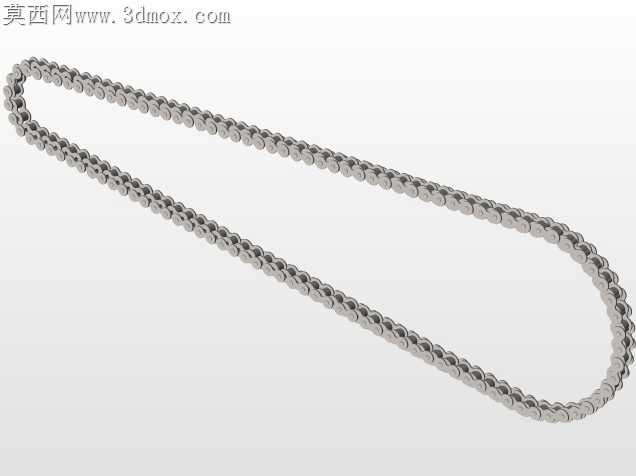

链条装配的公差匹配一直是通勤自行车量产阶段最容易被忽略的隐患，这款红色通勤车的三维结构在搭建时就把链条与牙盘、飞轮的啮合间隙作为核心校验项，没有照搬通用自行车的链条节距参数，而是针对单速通勤的使用场景，把牙盘齿形的倒角做了0.3mm的偏移调整，避免日常骑行中链条跳齿、卡滞的问题。车架采用经典的菱形高碳钢管材布局，上管与下管的焊接位置预留了1.2mm的焊接收缩余量，不会因为焊接热变形导致五通位置偏移，后续装配中轴时不需要额外做镗孔修正，能直接压入标准件中轴，减少机加工序的额外成本。前叉的倾斜角度经过反复校核，兼顾了直行的稳定性与转向的灵活性，没有追求夸张的前倾角度来博眼球，完全贴合日常城市通勤的使用需求，过减速带或者坑洼路面时，前叉的形变量控制在合理区间，不会出现转向抖动的情况。轮组的辐条排布采用常规的三交叉编法，每根辐条的拉力值在模型中做了模拟分配，靠近花鼓位置的辐条拉力略高于轮圈位置，避免长期承重后轮圈出现偏摆，轮胎与车架前叉、后叉的间隙预留了足够的空间，就算加装全包式挡泥板也不会出现摩擦轮胎的问题。车把的宽度适配亚洲人的肩宽数据，把套位置做了轻微的后掠角度，长时间握持不会出现手腕酸痛的问题，刹车手柄的位置与车把的夹角调整到最易施力的区间，紧急制动时不需要大幅度挪动手指。鞍座的支撑弹簧做了简化处理，没有用复杂的多弹簧结构，单根高强度弹簧搭配底部的支撑筋，既能过滤路面的细碎震动，也不会因为弹簧过软导致骑行时泄力。脚踏的位置与曲柄的配合公差做了严格限定，曲柄转动到水平位置时，脚踏的平面始终保持水平，不会出现歪脚的情况。现有结构里唯一需要注意的是链条在最小飞轮片位置时，链条的张紧度略松，极端颠簸路况下可能出现掉链的情况，后续可以通过微调后叉的尾钩位置，把链条张紧度调整到合理区间，不需要额外加装张紧器就能解决这个问题。
