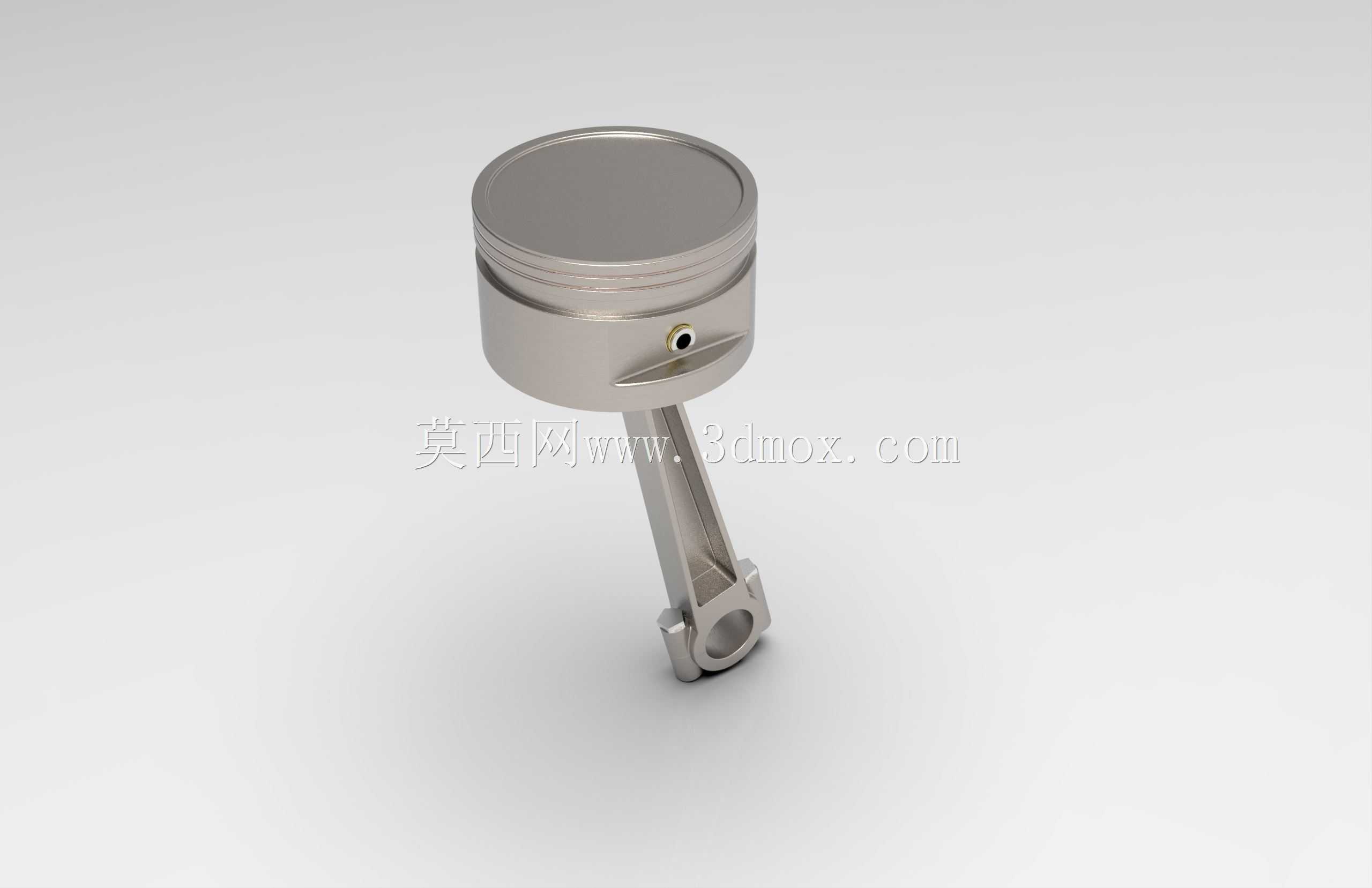

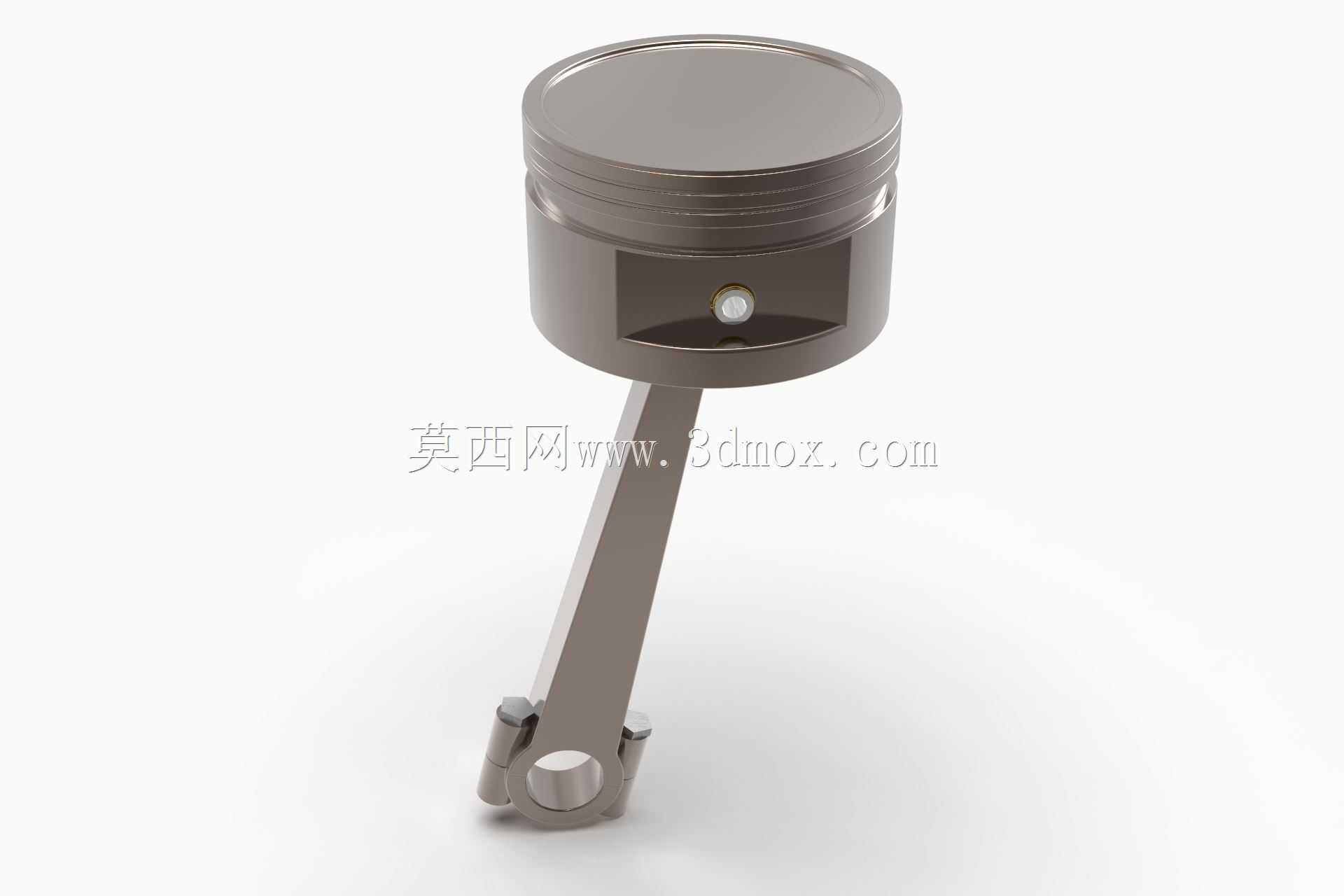

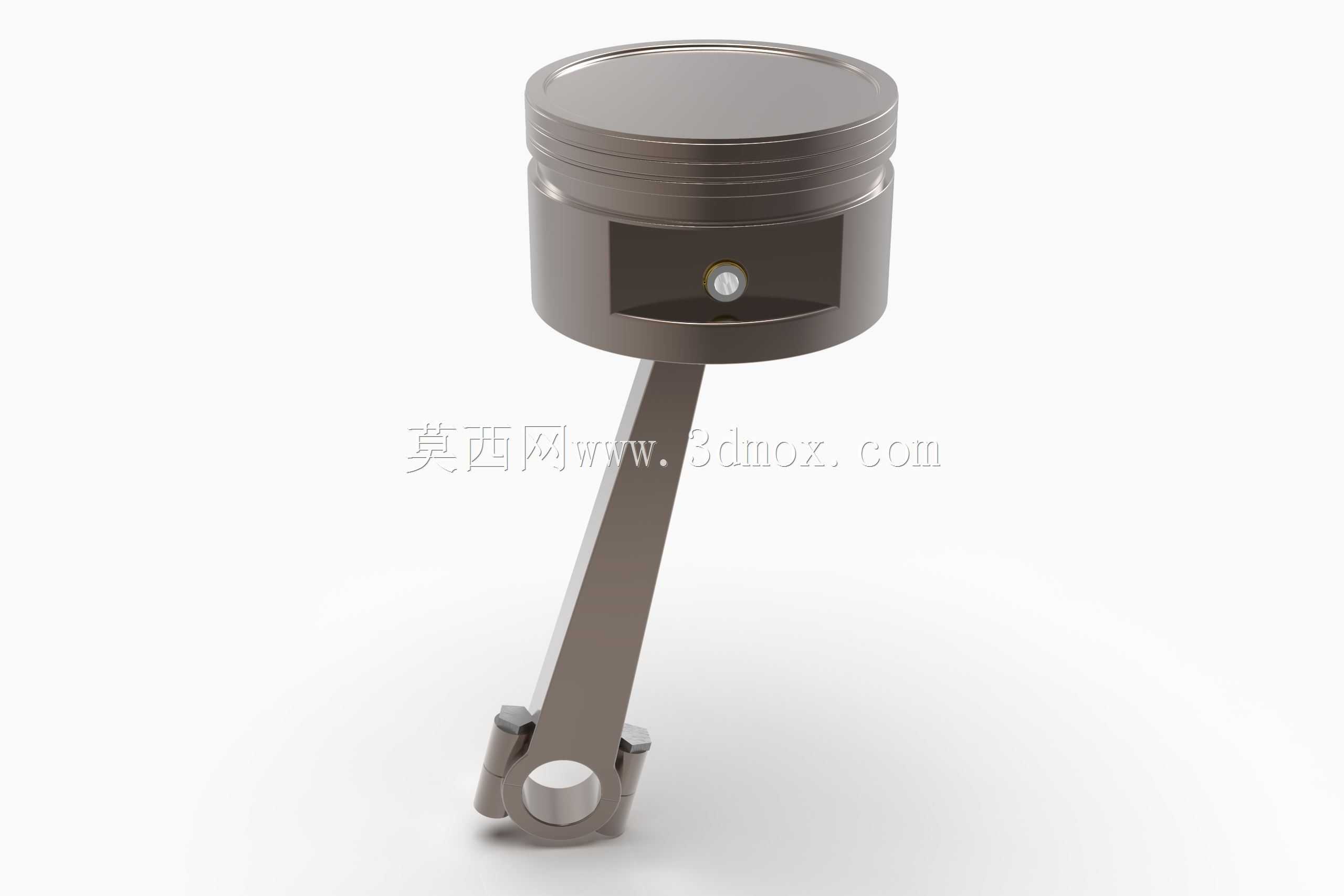

内燃机用简易活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，日常在小型单缸汽油机、低压气动往复泵、教学演示用动力试验台架上都能见到这类简化结构的应用，区别于量产高负荷机型的复杂强化设计，该结构更侧重基础运动逻辑的还原，适配低转速、低爆发压力的工况场景，能直观展现往复直线运动向旋转运动转换的完整过程。

　　从实际功能来看，活塞头部的环带区域预留了气环、油环的安装槽位，工作时气环负责密封燃烧室内的高压燃气，避免压缩压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损。活塞销孔采用贯穿式设计，通过活塞销实现活塞与连杆小头的铰接，销孔旁的限位卡簧槽可装入卡簧，限制活塞销的轴向窜动，避免工作过程中销子脱出刮蹭气缸内壁。连杆采用工字型截面结构，在保证纵向抗弯、抗扭强度的同时尽可能降低往复运动的惯量，连杆大头的剖分式结构可直接与曲轴的曲柄销配合，通过连杆螺栓实现紧固，工作时能可靠传递活塞承受的燃气推力，带动曲轴完成旋转输出。

　　设计过程中首先明确了低负荷工况的边界条件，没有采用高强化机型的异形活塞顶、内冷油道等复杂结构，活塞顶面采用平顶设计，加工工艺性更好，也能适配常规压缩比的燃烧室需求。活塞裙部做了微椭圆型线修正，避免热态工作时裙部受热膨胀出现卡缸问题，裙部表面预留了足够的配合间隙，可适配常规铸铁或铝合金气缸套的安装尺寸。连杆的大小头中心距按照常规小型动力的冲程参数匹配，小头衬套、大头轴瓦的安装位都做了标准化的尺寸预留，不需要额外修改就能适配通用规格的滑动轴承，降低后续配件替换的难度。

　　安装边界上，活塞的外径按照常规小型气缸的标准缸径设计，装入气缸后活塞环的开口间隙、侧隙都预留了符合行业规范的余量，不需要二次修配就能满足基础密封需求。连杆大头的宽度、曲柄销配合直径都匹配对应规格的曲轴参数，安装时不需要对曲轴曲柄做额外打磨避让，组件整体的往复运动惯量经过平衡核算，在额定转速范围内不会出现过大的振动，可直接用于原理验证、教学拆装实训，也能作为小型非标往复设备的动力端核心部件使用。

　　实际使用中这类简化结构的活塞连杆组件维护难度很低，因为没有复杂的强化结构，拆装过程不需要专用的工装夹具，普通的机修工具就能完成活塞环装配、连杆螺栓紧固等操作，对于入门级的结构设计学习者来说，也能通过这个模型清晰理解动力端的运动配合关系，掌握活塞、连杆、曲轴三者的装配约束逻辑，理解往复运动部件的尺寸配合、热胀补偿、受力传递等核心设计要点。
