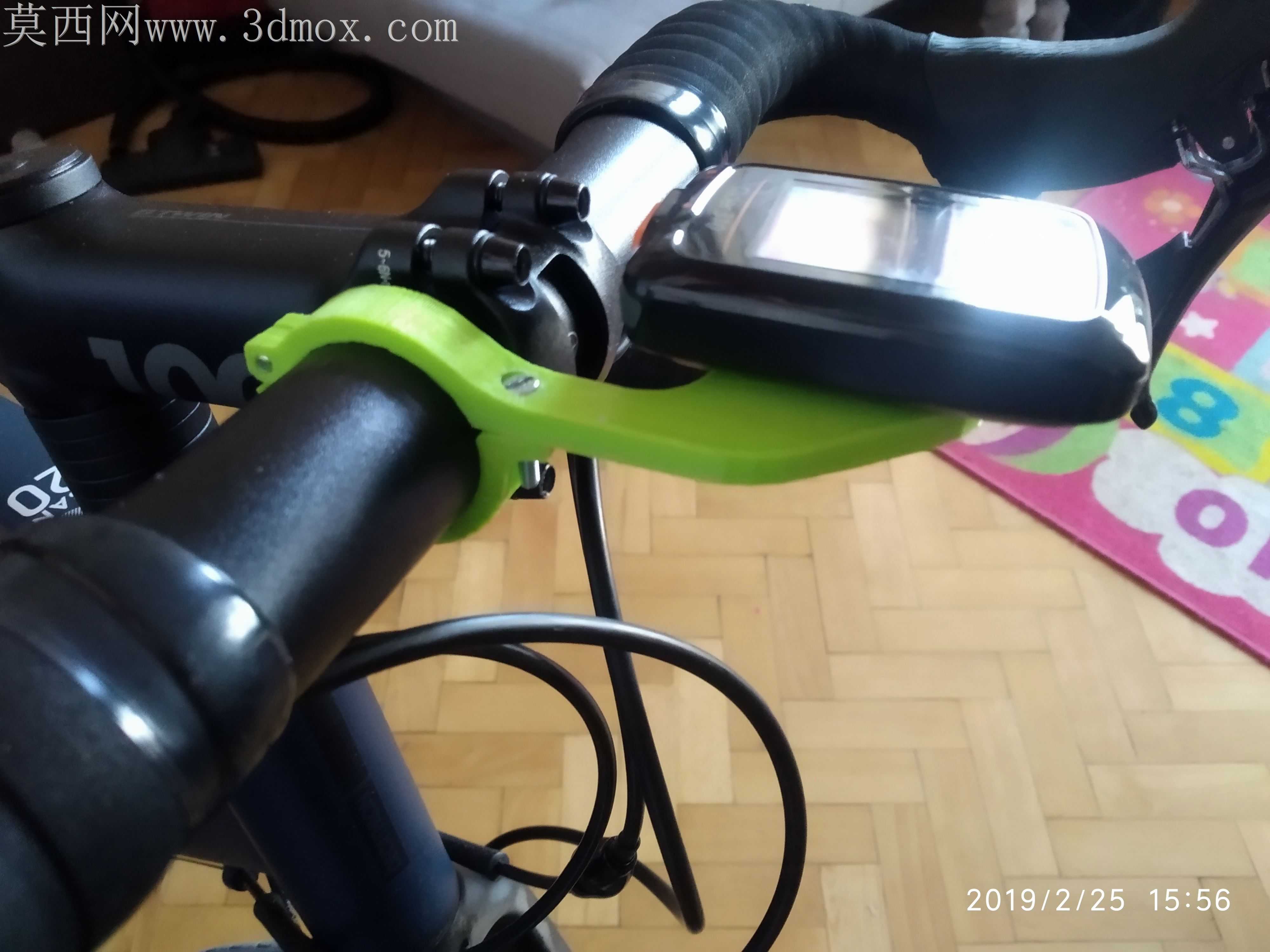

适配佳明百锐腾的3D打印自行车码表架

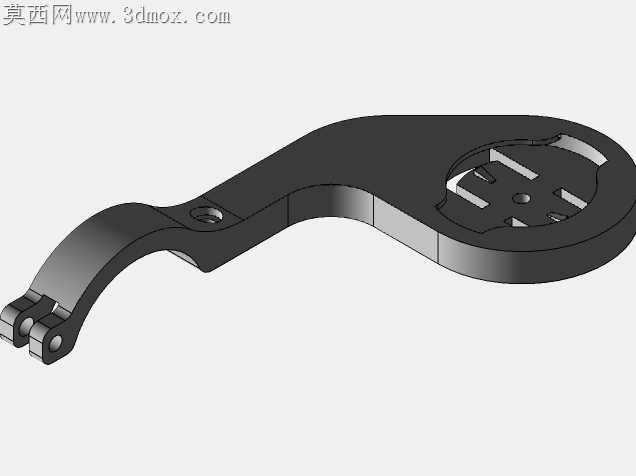

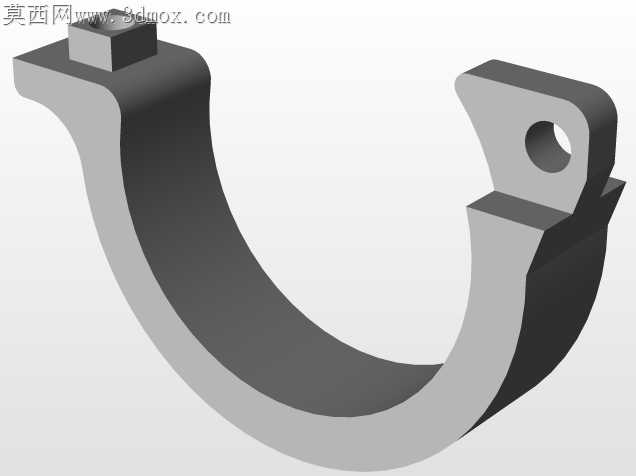

市售常规自行车码表架在适配3D打印加工时，常出现薄壁翘曲、安装孔位同轴度偏差的问题，打印完成后要么卡不住码表，要么锁紧车把时出现应力发白断裂的情况。这款码表架在结构设计上完全围绕FDM3D打印的加工特性做了适配调整，没有采用市面常见的直角悬臂结构，而是顺着车把的圆弧走向做了连续的过渡曲面，整个支撑臂的壁厚从车把锁紧端到码表卡接端做了渐变处理，靠近锁紧位置壁厚加厚到3.2mm，对应M3螺丝的锁紧应力扩散区域，避免螺丝拧紧时塑料件出现开裂。卡接码表的卡扣位置没有做整圈包裹的结构，而是预留了0.2mm的弹性形变余量，打印时不需要额外添加支撑，卡扣的倒扣角度控制在45度以内，层间结合力足以支撑日常骑行的颠簸载荷，不会出现卡扣断裂的情况。车把固定的抱箍位置做了分段式的开槽设计，不是整圈抱紧的结构，安装时可以适配直径22mm到26mm的常规山地车、公路车车把，不需要额外打印不同规格的衬套，抱箍内侧做了0.3mm深度的防滑纹路，打印时纹路直接一体成型，不需要后期二次加工，锁紧后不会因为路面颠簸出现旋转移位。整个零件没有悬空超过2mm的结构，摆放打印时只需要平放在打印平台上，不需要添加任何支撑结构，打印完成后只需要去除少量的层纹毛刺就可以直接使用，没有需要打磨的复杂曲面，也没有需要装配的分体部件。卡接码表的卡槽位置做了微小的倒角处理，佳明、百锐腾的常规码表推入时不会刮花码表背面的外壳，推入后有清晰的卡位反馈，骑行过程中遇到减速带、坑洼路面也不会出现松脱。考虑到PLA打印材料的低温脆性，支撑臂的转角位置全部做了R2以上的圆角过渡，没有尖锐的应力集中点，冬季低温环境下骑行也不会因为轻微磕碰出现断裂。固定用的螺丝孔位做了沉头设计，螺丝锁紧后头部完全埋入塑料件内部，不会突出刮到骑行手套或者车把上的线管，走线位置特意预留了10mm的间隙，码表的数据线可以顺着支撑臂的侧面走线，不会被夹在抱箍和车把之间磨损外皮。整个结构没有多余的装饰性特征，所有的曲面和厚度变化都服务于打印成功率和使用强度，打印时长控制在1小时以内，耗材用量不到10克，普通家用3D打印机就可以直接加工，不需要做任何参数调整，打印完成的成品直接就能装车使用，不需要额外的攻丝、粘接等后处理工序。
