雷克萨斯L210变速箱扫描逆向结构

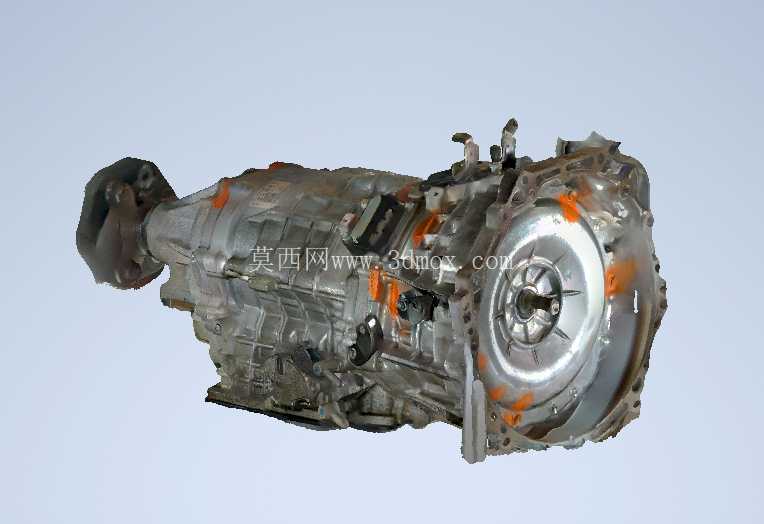

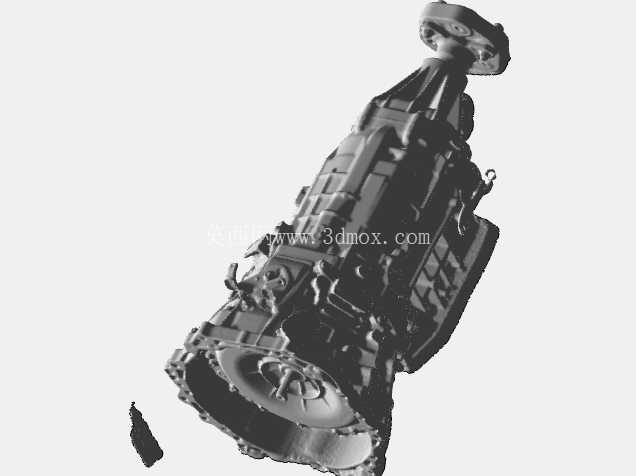

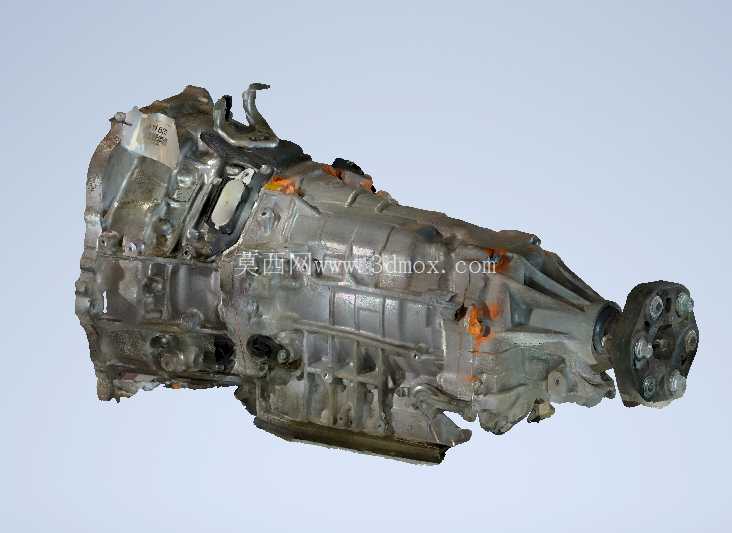

　　在汽车传动系统的逆向开发、维修实训教具开发以及改装方案验证场景中，准确获取量产变速箱的实体结构数据是开展工作的核心前提，本次通过三维扫描获取的雷克萨斯L210变速箱结构数据，能够为相关工程环节提供可靠的实体参考。从实际装车用途来看，这款纵置布局的变速箱主要适配雷克萨斯后驱平台车型，承担发动机动力的扭矩转换、挡位速比匹配、动力输出方向调整的核心功能，能够根据不同行驶工况切换传动比，让发动机始终维持在合理的动力输出区间，同时兼顾燃油经济性与动力响应表现。从结构特性来看，该变速箱采用铝合金压铸壳体作为主体承载结构，壳体表面分布的加强筋并非随意设置，而是根据内部轴系、齿轮组的承载受力路径设计，既能够降低壳体整体重量，又可以承受大扭矩输出下的结构形变，避免轴系偏移导致的齿轮啮合异常。输入轴端通过液力变矩器与发动机飞轮连接，输出轴端通过法兰结构连接后驱传动轴，壳体上预留的各类传感器安装位、油道开孔、换挡机构连接位，都严格匹配实车的装配逻辑，扫描获取的结构数据完整还原了这些安装接口的相对位置关系。

　　在逆向建模的设计思路上，本次扫描没有追求极致的微观细节还原，而是优先保证核心装配尺寸、安装边界的准确性，毕竟对于维修替换件开发、改装适配、教学教具制作这类场景来说，过度追求非关键区域的细节反而会增加后续建模的工作量，核心的轴系间距、壳体安装孔位坐标、外接部件的连接尺寸才是工程应用中最核心的参考依据。从安装边界来看，这款变速箱整体为纵置长条形结构，上部的换挡机构凸起、侧面的油液管路接口、下部的油底壳轮廓都直接决定了整车动力舱的布置空间，在进行整车改装或者动力总成替换时，这些外轮廓尺寸是校核动力舱空间、避免与周边悬架、车架、排气部件发生干涉的关键参考。

　　扫描获取的结构数据可以直接用于三维建模过程中的尺寸参考，帮助设计人员快速对齐各部件的相对位置，省去大量手动测量的时间成本，同时也能避免手动测量带来的尺寸累积误差。在汽车维修领域，这类扫描得到的实体结构可以用于制作变速箱拆解教学的三维演示素材，让维修实训人员能够更直观地理解内部齿轮排布、换挡执行机构的运动逻辑，相比传统的二维图纸更具空间参考价值。在改装场景中，设计人员可以基于扫描得到的壳体外轮廓，设计定制化的变速箱安装机脚、散热油路转接结构，不需要反复在实车上进行试装校核，大幅缩短改装方案的验证周期。

　　需要注意的是，扫描得到的结构数据在用于精密零件设计时，仍需要对核心配合尺寸进行实测复核，毕竟扫描过程中受表面油污、光线反射的影响，部分精密配合面的尺寸会存在微小偏差，但对于整体布局校核、非受力外观件设计、教学演示这类场景，现有扫描数据的精度已经完全能够满足使用需求。壳体表面的各类固定螺栓孔位分布，也完整还原了原厂的装配逻辑，在进行变速箱维修拆解后的复装作业参考时，可以通过三维模型直观确认每个螺栓的安装位置，避免出现错装、漏装的问题。输出端的连接法兰盘尺寸、螺栓孔分布圆直径，是匹配传动轴的核心参数，扫描数据准确还原了这部分结构的尺寸特征，能够为传动轴的定制改装提供直接参考。
