艾里逊商用车自动变速箱三维结构

　　这款自动变速箱的三维结构完整还原了艾里逊系列商用传动产品的实体特征，从工程应用场景来看，这类传动单元主要适配城市公交、重型载货汽车、矿用工程车辆以及部分专用作业底盘，覆盖需要频繁启停、载荷波动大的商用车辆作业场景，相比手动换挡结构，它能在复杂工况下自动匹配传动比，降低驾驶员操作强度，同时减少传动系统的冲击载荷，延长底盘动力链的整体使用寿命。从实际用途出发，该结构承担发动机动力的承接、扭矩转换、传动比切换以及动力输出的核心功能，输入端对接发动机飞轮壳侧的动力输出，输出端通过法兰结构连接传动轴，将动力传递至车辆驱动桥，内置的液力变矩结构可以在车辆起步、大载荷爬坡时实现扭矩放大，配合多组行星齿轮组完成不同速比的切换，全程不需要人工操作离合器，适配城市拥堵路段、工地非铺装路面等需要频繁调整车速的作业环境。

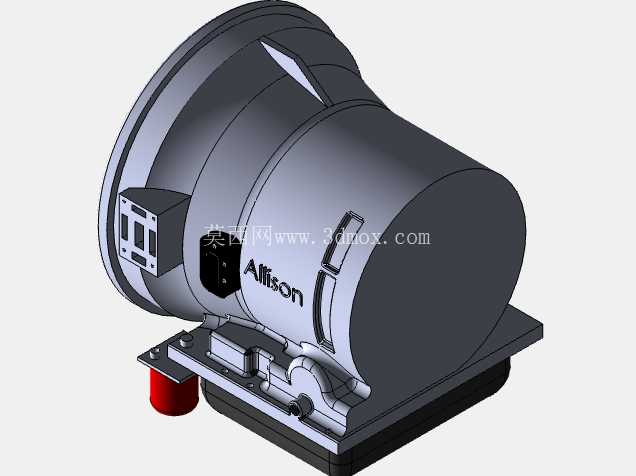

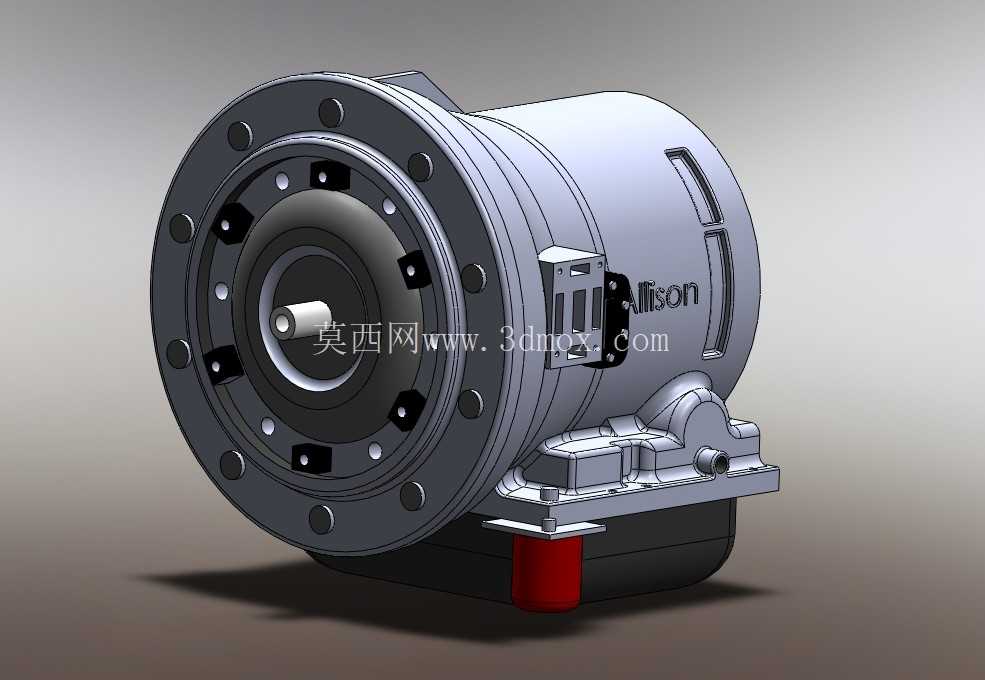

　　从功能特性来看，模型完整呈现了变速箱的壳体加强筋布局、侧置电控单元安装位、底部油底壳结构、输出端法兰的螺栓孔分布细节，壳体上的散热筋结构对应实际产品的热管理需求，在长时间大载荷运行时，壳体表面的加强筋同时承担结构强化与散热辅助的作用，侧置的电控模块安装位预留了接插件的安装空间，对应实际产品的换挡控制、油温油压监测的线路连接需求，底部的油底壳结构集成了液压油存储、滤芯安装的空间，输出端法兰的螺栓孔位完全匹配商用车传动轴的连接尺寸标准，输入端的连接盘结构对应发动机飞轮壳的安装止口，保证装配时的同轴度要求。

　　从设计思路层面拆解，整个壳体采用分段式拼接结构，前端对接液力变矩器腔，中段容纳行星齿轮组与换挡离合器组件，尾端集成输出轴支撑结构，各段壳体之间通过止口定位、螺栓紧固，既保证了装配时的同轴度精度，也方便后期的拆解维护；壳体外部的安装支脚对应车辆底盘的悬置安装点，三个支撑点的布局充分考虑了车辆运行时的振动解耦需求，避免动力总成的振动直接传递至车架；输出端的密封结构位置在模型上也有清晰体现，对应实际产品防止液压油渗漏、阻挡外部粉尘进入箱体的密封设计。

　　从外形尺寸与安装边界来看，模型还原的这款变速箱整体轴向尺寸适配大马力商用车的发动机舱布局，最大外圆直径对应液力变矩器的壳体尺寸，不会与周边的车架纵梁、冷却管路、排气系统产生安装干涉，侧置的电控单元突出高度控制在合理范围内，避免底盘布置时出现空间冲突，底部油底壳的最低位置预留了足够的离地间隙，满足车辆在非铺装路面行驶时的通过性要求，各安装支脚的孔位间距完全对应商用车辆动力悬置的通用安装尺寸，不需要额外改制支架就能完成装配对接；输入端的轴伸长度、花键参数匹配主流大马力柴油发动机的飞轮输出接口，输出法兰的端面齿距、螺栓孔分布圆直径适配常用的商用车传动轴连接尺寸，整个结构的安装边界完全符合重型商用车动力总成的布置规范，建模时的公差预留也考虑了实际装配时的间隙需求，比如壳体止口的配合公差、轴承安装位的尺寸精度、密封槽的宽度深度参数，都和实际量产产品的工程要求保持一致，能直接用于底盘布置的干涉校验、维修培训的结构演示以及传动系统的匹配仿真工作。
