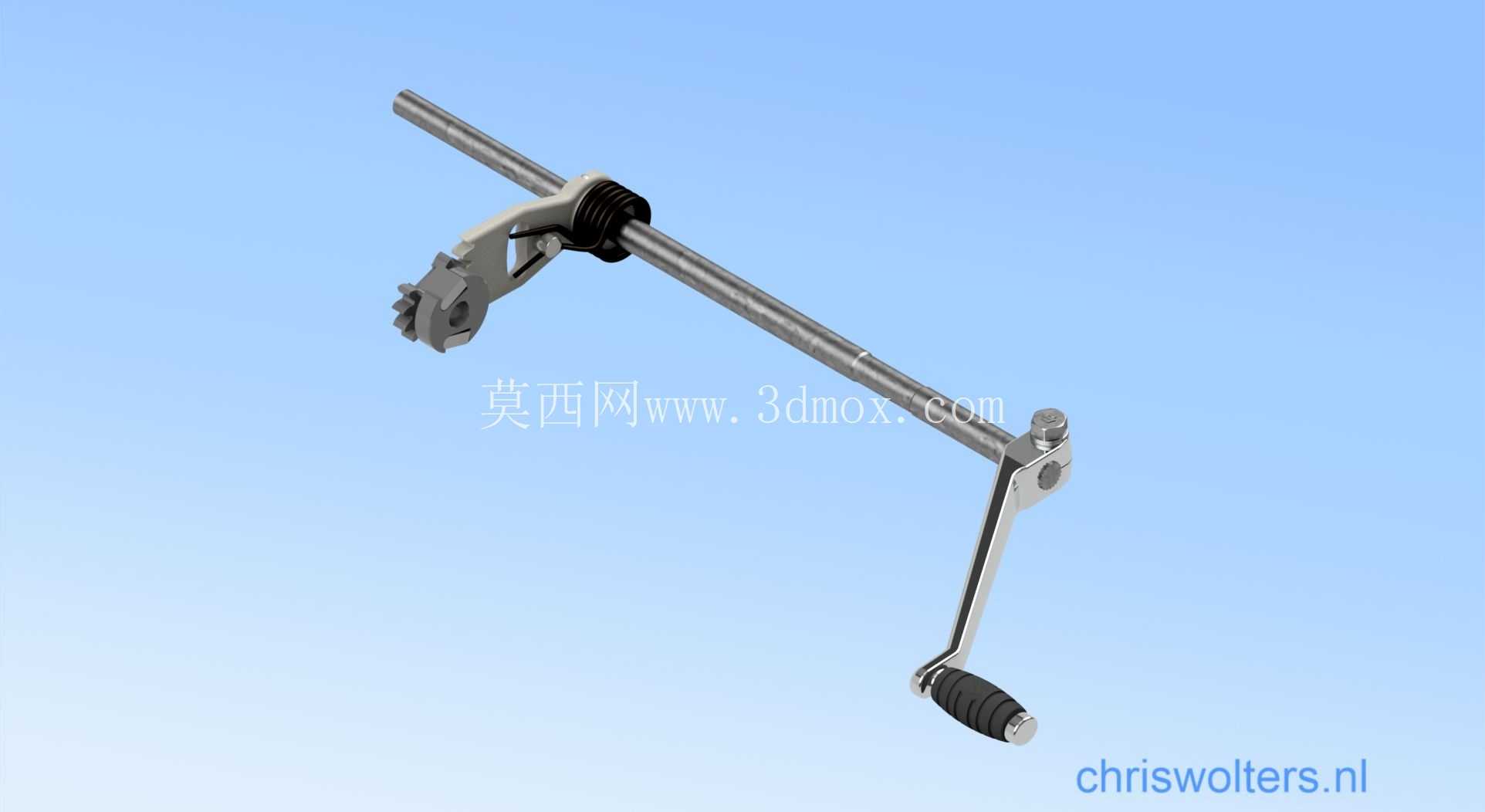

铃木GT750摩托车变速操纵杆结构

该结构属于大排量摩托车传动系统的核心操纵部件，直接衔接驾驶端的换挡动作与变速箱内部的齿轮切换逻辑，日常骑行场景中，骑手脚部施加的踩踏力通过该部件转化为变速箱内部拨叉的轴向位移，实现不同挡位齿轮副的啮合切换，直接决定车辆起步、加速、巡航过程中的动力传递平顺性与挡位切换可靠性。从实际装车工况来看，该部件安装在发动机曲轴箱外侧的换挡轴安装位，整体沿车身横向布置，外露的脚踏端位于车身左侧骑手脚部可触及的区域，杆体穿过曲轴箱侧壁的密封衬套与内部换挡凸轮机构连接，安装时需要保证杆体回转轴线与变速箱换挡轴的同轴度误差控制在0.1mm以内，避免换挡过程中出现卡滞、挡位不到位的问题。

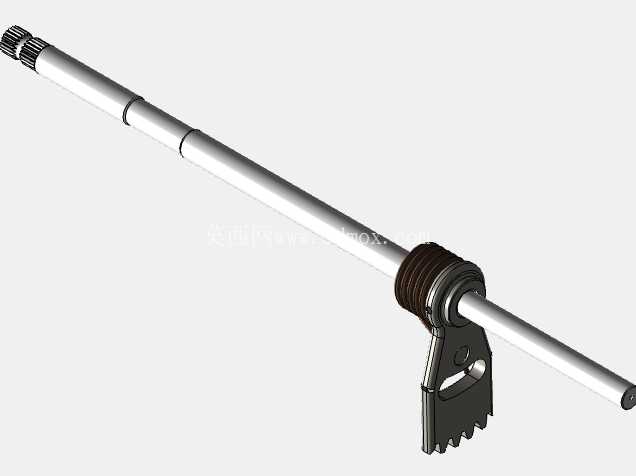

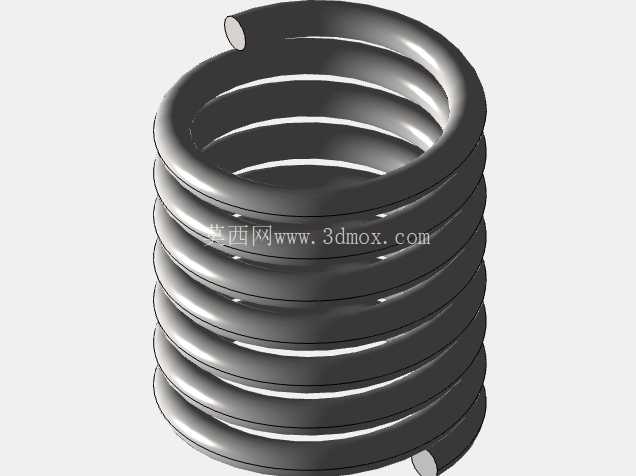

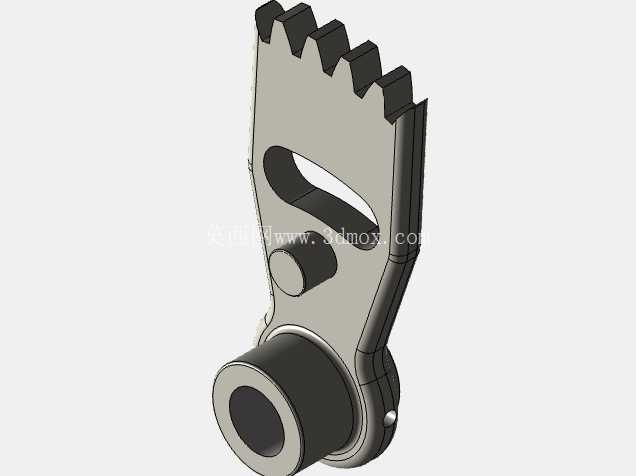

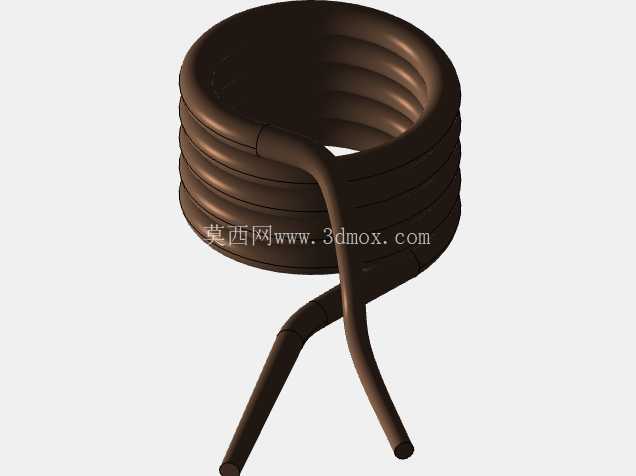

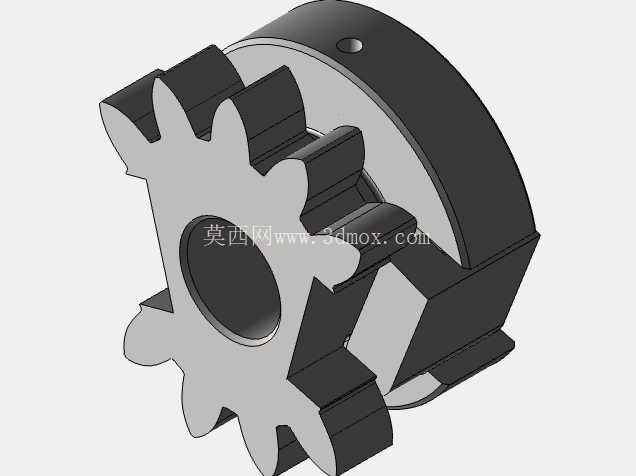

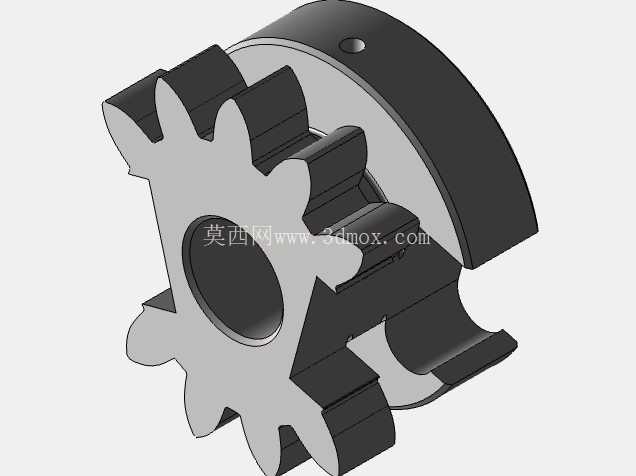

结构设计上，该部件采用分体式组合结构，长杆主体为冷拔合金钢材质，表面做镀硬铬处理，兼顾耐磨性能与户外使用的防腐蚀需求，杆体上套装的回位弹簧采用65Mn弹簧钢绕制，预紧扭矩经过匹配调校，能够在每次换挡动作完成后带动杆体自动回到中位，避免出现脱挡、跳挡的故障。杆体中部的棘爪连接座采用精锻工艺成型，棘爪齿形经过淬火处理，硬度达到HRC55-60，与内部换挡凸轮的槽型配合间隙控制在0.05-0.12mm之间，既保证换挡动作的传递精度，又预留足够的热膨胀间隙，避免发动机工作温度升高后出现运动干涉。

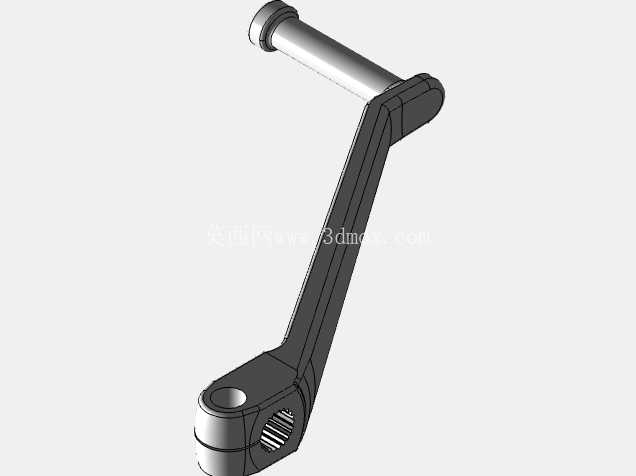

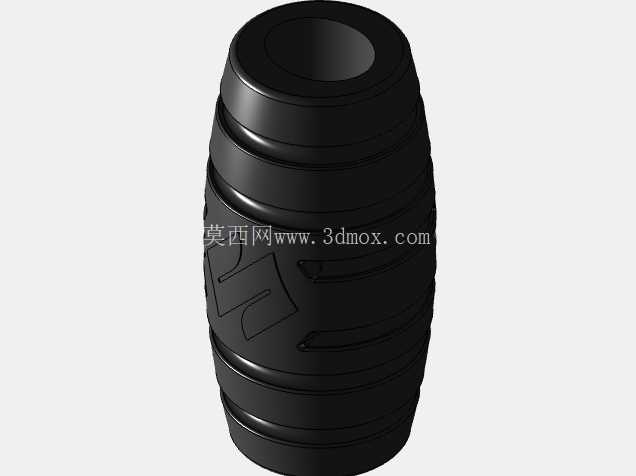

下端的脚踏操纵臂采用弯折式结构设计，弯折角度经过人机工程校核，适配常规骑乘姿势下的脚部施力角度，脚踏表面包裹的橡胶套带有防滑纹理，即使在雨天、鞋底沾有水渍泥沙的情况下也能保证足够的摩擦力，避免换挡时出现脚部滑脱的问题。脚踏臂与长杆主体的连接采用花键配合加锁紧螺栓固定的方式，花键齿的配合精度为6级，能够承受换挡瞬间的冲击载荷，锁紧螺栓加装防松垫片，避免长期振动工况下出现连接松动。

从安装边界来看，该部件装车后，杆体的轴向窜动量控制在0.2mm以内，回转行程对应一挡到最高挡的全挡位切换角度为32度，回位弹簧的回位力矩为1.2-1.5N·m，既保证换挡时的脚感清晰不沉重，又能避免回位不足导致的挡位啮合不完全。设计过程中针对换挡冲击做了专项优化，棘爪与凸轮接触的端面做了小角度倒角，能够在啮合过程中起到导向缓冲作用，减少金属部件硬接触产生的异响与磨损，同时杆体上的限位结构与曲轴箱上的限位块配合，能够限制杆体的超程回转，避免换挡用力过大导致内部拨叉弯曲变形。

在实际维修与改装场景中，该结构的尺寸参数可直接作为同平台车型换挡机构改装的参考基准，比如调整脚踏臂的弯折长度可以改变换挡的杠杆比，适配不同骑手的脚感需求，但调整时需要保证棘爪的啮合行程不超出设计边界，否则会出现挡位无法完全啮合的问题。杆体表面的镀铬层厚度控制在0.02-0.03mm，既保证表面粗糙度达到Ra0.8的要求，又不会因为镀层过厚导致与衬套的配合间隙过小出现卡滞。衬套采用含油粉末冶金材质，自润滑性能优异，正常使用工况下无需额外加注润滑脂即可保证长达数万公里的使用寿命，减少日常维护的工作量。

该结构的受力路径经过多轮仿真校核，骑手施加在脚踏端的最大瞬间踩踏力按300N计算时，杆体的最大应力出现在花键连接位置，应力值为280MPa，远低于合金钢材料的屈服强度，安全系数达到2.7，能够承受暴力换挡、误操作等极端工况下的载荷，不会出现杆体弯曲、断裂的故障。棘爪部位的接触应力经过赫兹公式校核，最大接触应力为850MPa，符合淬火钢材的接触疲劳强度要求，长期循环换挡动作下不会出现齿面点蚀、磨损过快的问题。
