铃木GT750摩托车启动轴结构设计

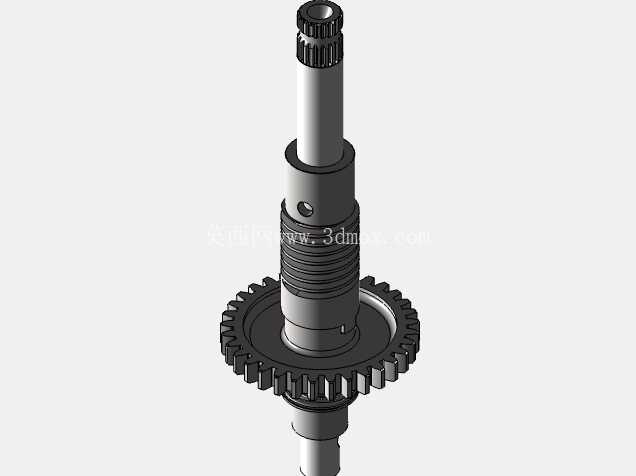

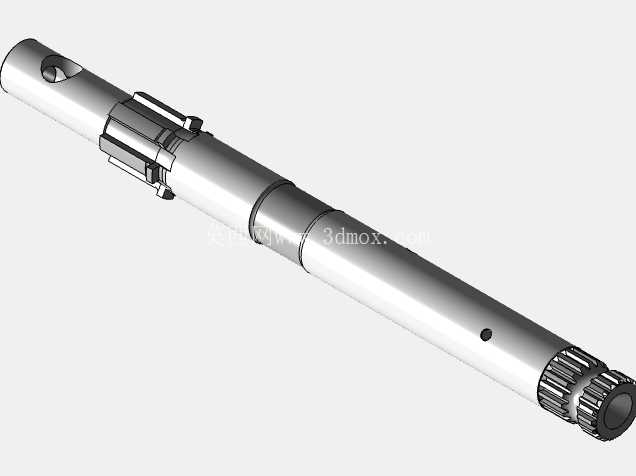

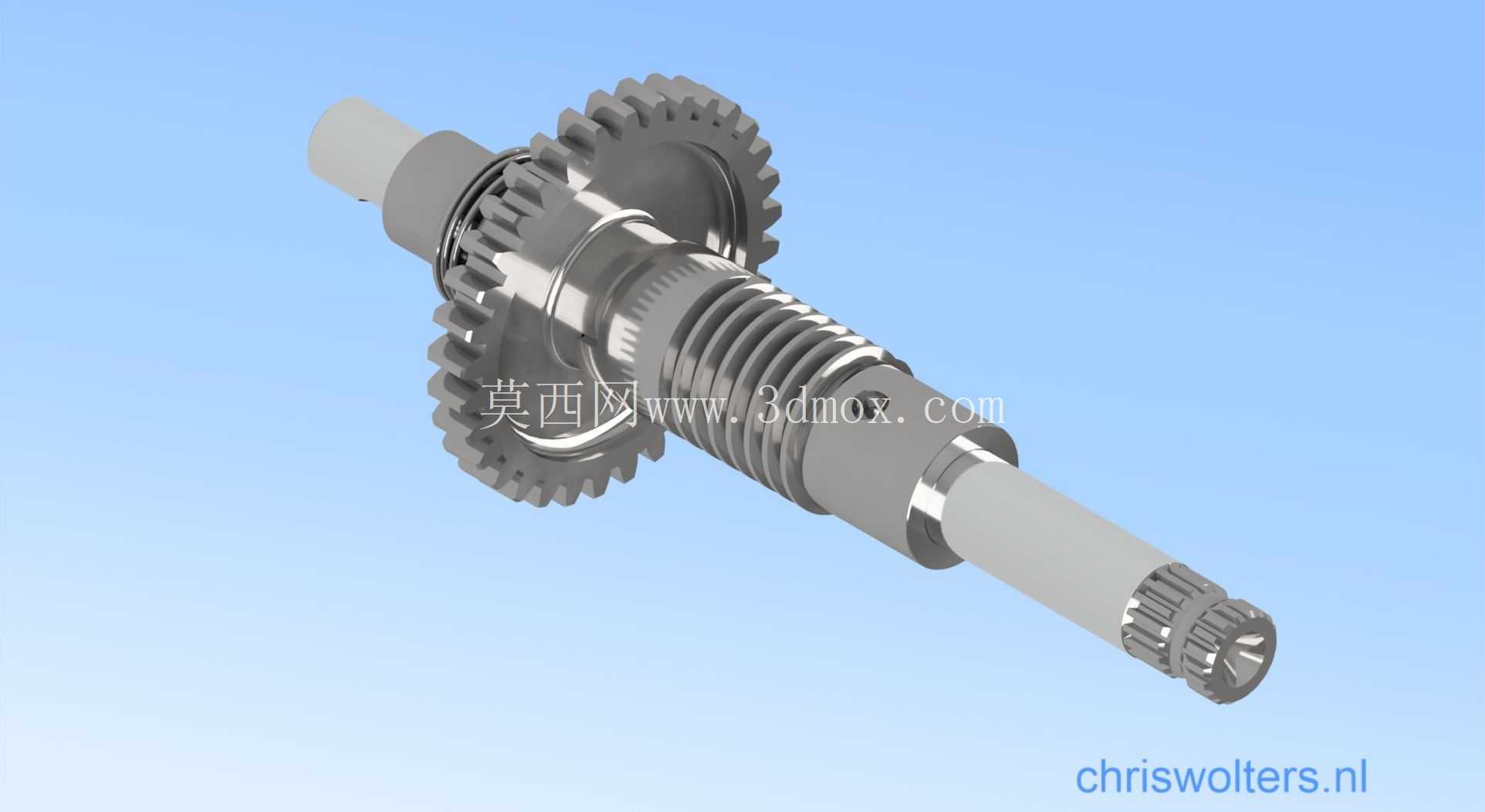

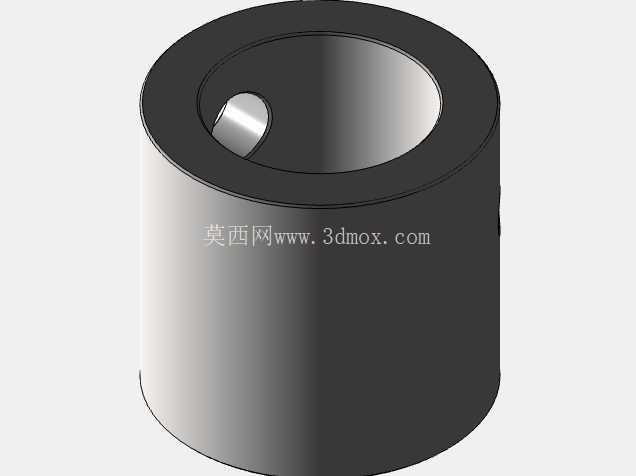

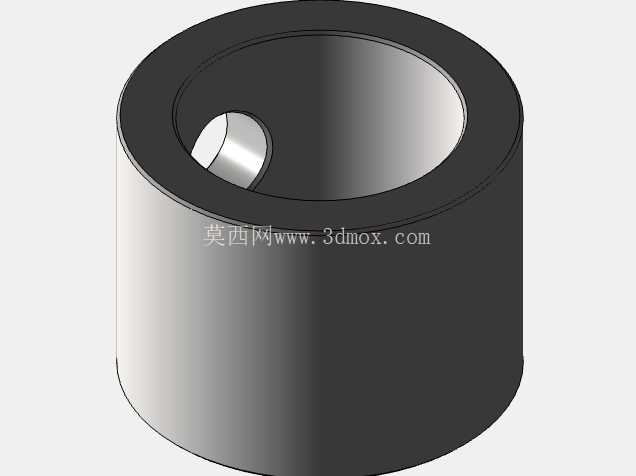

该零件为经典大排量双缸摩托车的脚启动传动核心轴件，主要应用在铃木GT750车型的启动传动链路中，承担脚踩启动动作的力矩传递、转速匹配与动力换向功能，是摩托车启动系统中直接连接启动踏杆与发动机曲轴启动齿圈的关键承载部件。从实际装车场景来看，该轴布置在发动机曲轴箱侧腔位置，一端通过外花键与启动踏杆的安装套配合，接收驾驶者脚踩产生的初始扭矩，轴身集成的大直径启动齿轮与曲轴上的启动从动齿常啮合或通过棘轮结构实现单向啮合，避免发动机启动后反向带动启动轴转动造成部件损坏。

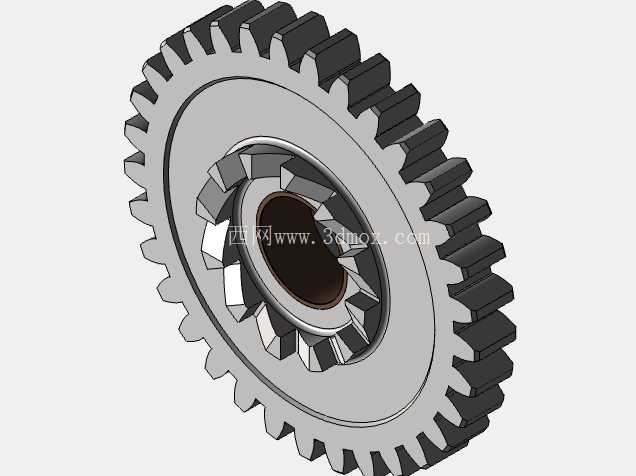

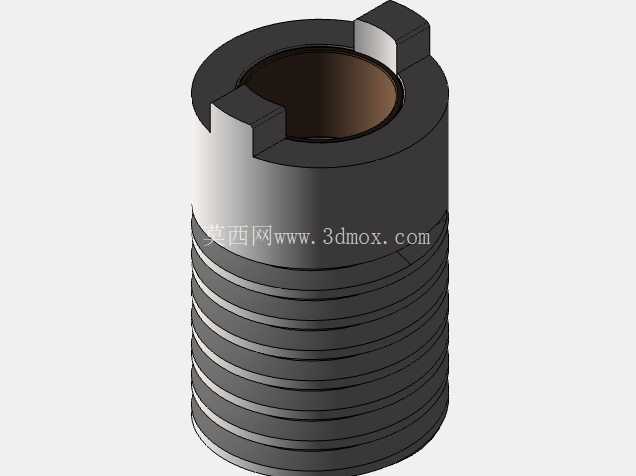

从结构设计逻辑来看，该轴采用多段阶梯轴结构，各轴段直径根据承载扭矩大小做差异化设计：与启动踏杆配合的外花键段采用渐开线花键齿形，齿侧配合间隙控制在0.02-0.05mm区间，既保证扭矩传递时无明显旷量，也能在长期冲击载荷下避免齿面压溃；轴身的螺纹段用于安装启动回位弹簧的固定座，螺纹精度选用6g级，保证弹簧座锁紧后无松脱风险，回位弹簧的安装位同轴度控制在0.03mm以内，避免弹簧转动时出现偏磨卡滞。集成在轴中段的启动齿轮采用斜齿齿形设计，相比直齿啮合重合度更高，脚踩启动时的冲击噪音更小，齿面做高频淬火处理，硬度达到HRC55-60，可承受启动瞬间的大扭矩冲击，齿轮与轴身采用过盈配合加稳钉固定的方式，避免大载荷下齿轮与轴出现相对转动。

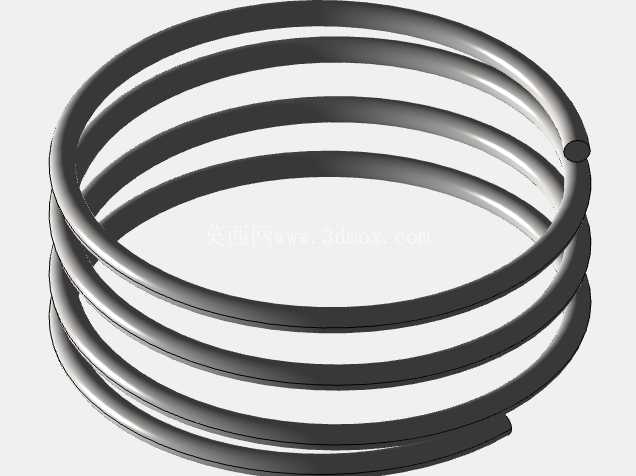

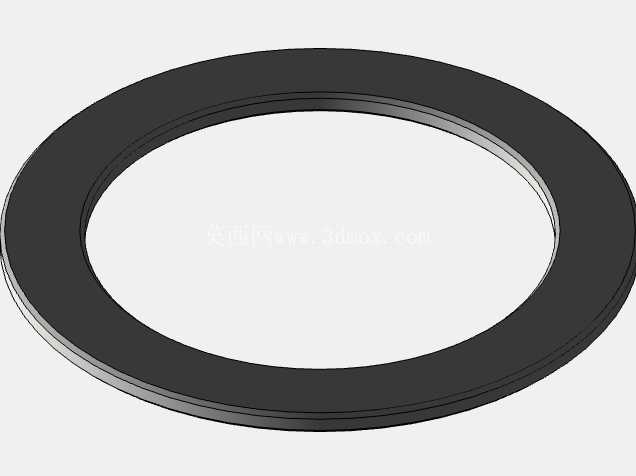

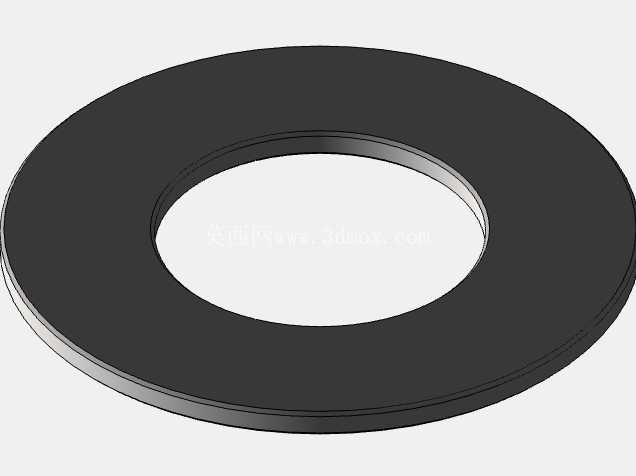

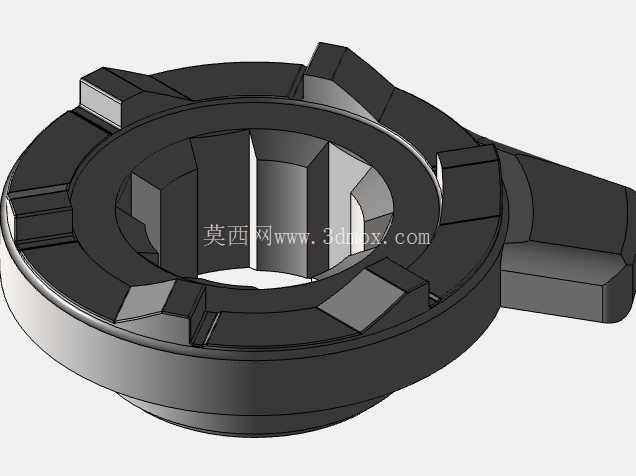

轴的另一端设置有棘轮配合的棘爪安装结构，与发动机内部的单向离合器配合，仅在启动时传递扭矩，发动机正常运转时该轴处于静止状态，减少不必要的磨损。从安装边界来看，该轴的两个支撑轴段与曲轴箱上的铜套轴承配合，轴颈表面粗糙度控制在Ra0.8以下，配合间隙控制在0.015-0.03mm，既保证转动灵活性，也避免轴在高速冲击下出现径向窜动。轴的总长度根据曲轴箱侧腔的安装空间做匹配设计，两端的轴向窜动间隙通过调整垫片控制在0.1-0.2mm，避免热胀冷缩后出现卡滞或轴向窜动过大的问题。

在实际使用场景中，该零件需要承受脚踩启动瞬间的峰值扭矩，通常可达80-120N·m，因此轴的材质选用40Cr调质钢，整体调质硬度达到HB250-280，核心部位保持足够韧性避免冲击断裂，表面配合部位做高频淬火提升耐磨性。设计过程中需要重点校核轴的扭转强度，尤其是花键根部、齿轮安装轴肩位置的应力集中，通过轴肩圆角过渡、退刀槽优化等方式降低应力集中系数，避免长期使用后出现疲劳断裂。同时齿轮的啮合侧隙需要控制在合理范围，侧隙过小会导致热态下卡滞，侧隙过大会导致启动时出现明显的敲击异响，影响骑行质感。

从维修替换的角度来看，该轴的各配合尺寸需要与原厂曲轴箱、启动踏杆、回位弹簧、单向离合器的尺寸完全匹配，花键参数、齿轮模数、齿顶圆直径、各轴段长度公差都需要严格控制，否则会出现安装不上、啮合异响、启动打滑等问题。建模过程中需要重点还原各段轴的同轴度要求、花键的齿形参数、齿轮的螺旋角与模数、螺纹的规格与精度，以及各轴肩的圆角、退刀槽等细节，保证模型可直接用于工程出图、配件仿制或维修尺寸校核。
