轻量化多工位连接承重夹具结构设计

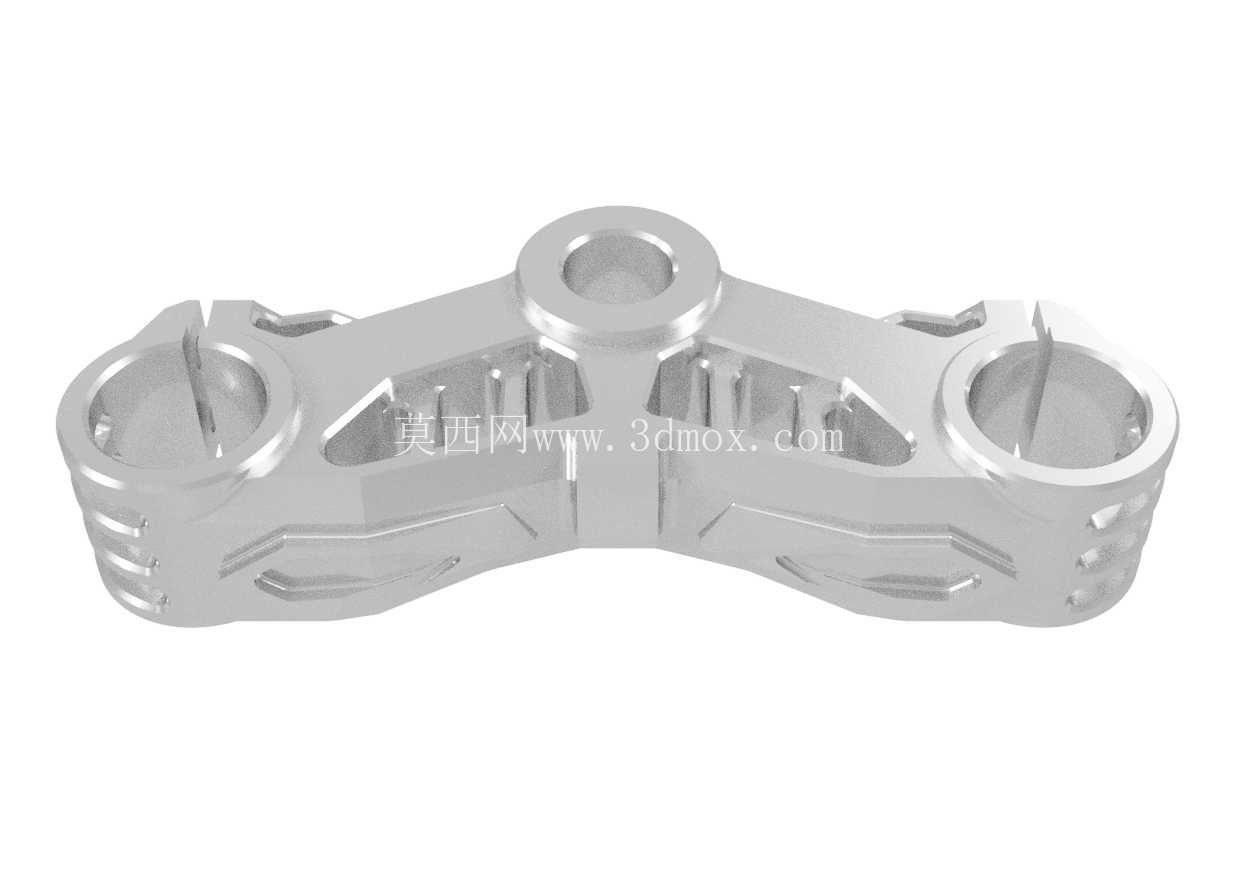

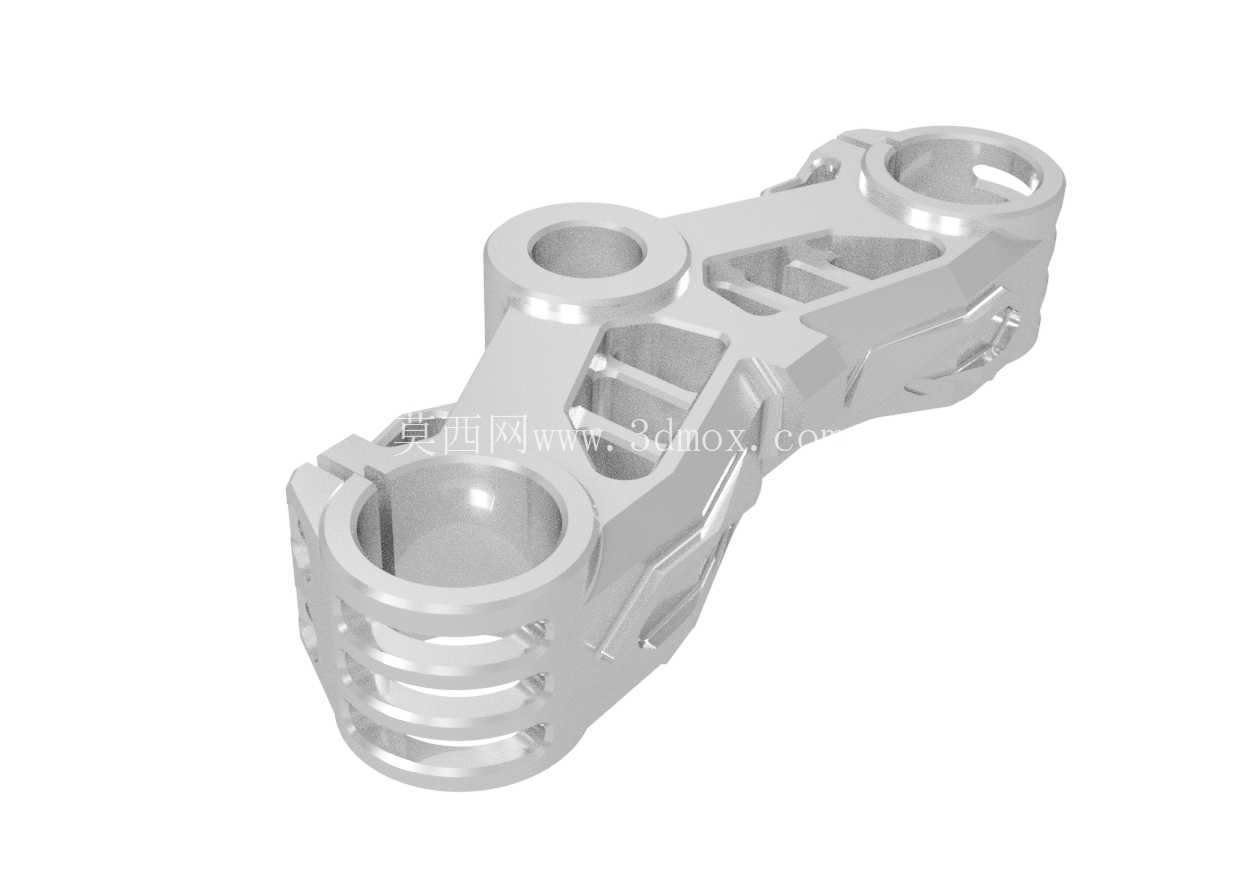

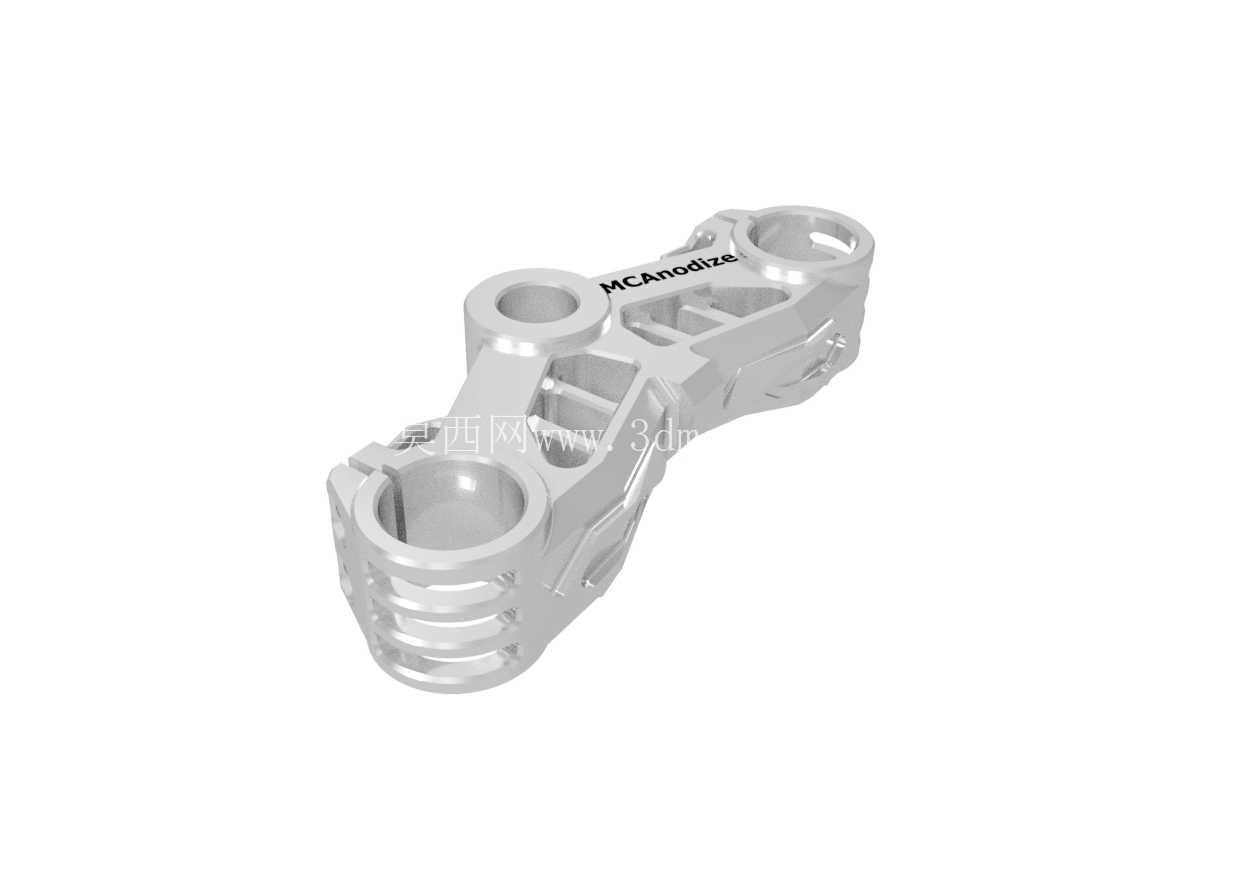

　　在自动化产线的工件定位、多工位工装的快换对接、重载设备的部件连接场景中，这类多连接位夹具的使用频率极高，它承担着不同工位间部件的定位锁紧、载荷传递功能，区别于单工位夹爪，这类多接口夹具可同时对接三个不同规格的连接端，减少工位切换时的拆装步骤，提升产线换型效率。从结构设计来看，主体采用一体化铣削成型的框架式结构，三个同轴度要求极高的轴套连接端分别布置在构件的三个端点位置，其中大尺寸轴套端作为主承载位，内壁做了多道环形卸荷槽设计，既可以减少轴孔配合时的接触面积，降低装配时的研配工作量，也能在承受交变载荷时分散应力集中点，避免长期载荷作用下轴孔边缘出现疲劳裂纹。

　　中间的连接臂部分没有采用实心结构，而是做了多组三角形镂空的筋格设计，筋条的走向完全贴合主载荷的传递路径，从主承载轴套端向另外两个连接端辐射布置，在保证整体结构刚度的前提下，尽可能去除非承载区域的材料，降低构件自身重量，这种设计对于需要随动臂频繁往复移动的工装夹具来说，能有效降低驱动端的负载惯量，提升运动响应速度。两个小尺寸轴套端的端面都做了定位止口设计，止口的配合公差选用H7/h6的间隙配合，既能保证对接时的定位精度，也不会因为公差过紧导致装配卡滞，轴套侧壁预留了锁紧螺钉的安装孔位，孔位做了锪平处理，保证螺钉安装后头部不会突出构件表面，避免运动过程中与周边部件发生干涉。

　　从安装边界来看，构件的整体外轮廓没有突出的锐角，所有棱边都做了R2-R3的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升构件的抗疲劳性能。三个轴孔的中心距公差控制在±0.02mm范围内，保证对接后三个连接端的位置精度满足工装的重复定位要求，轴孔内壁的表面粗糙度要求达到Ra1.6，减少与对接轴之间的摩擦磨损，延长构件的使用寿命。

　　在实际应用中，这类夹具常配套在压铸工位的工件取放机械臂末端，也可用于检测工位的多测点同步定位，不同的安装场景下，可根据实际载荷需求调整筋条的厚度与轴孔的配合长度，当前设计的镂空结构也预留了足够的传感器安装空间，可在筋格位置加装接近开关或压力传感器，实时监测夹具的锁紧状态与承载载荷，避免过载导致构件变形。设计过程中需要重点校核三个连接端在极限偏载工况下的变形量，保证最大变形量不超过0.05mm，避免因为构件变形导致定位失效，同时要对轴孔与筋条连接的过渡位置做圆角处理，避免截面突变带来的应力集中，对于需要频繁承受冲击载荷的使用场景，还可对构件表面做硬质阳极氧化处理，提升表面硬度与耐磨性能。
