水族箱用小型潜水泵结构设计方案

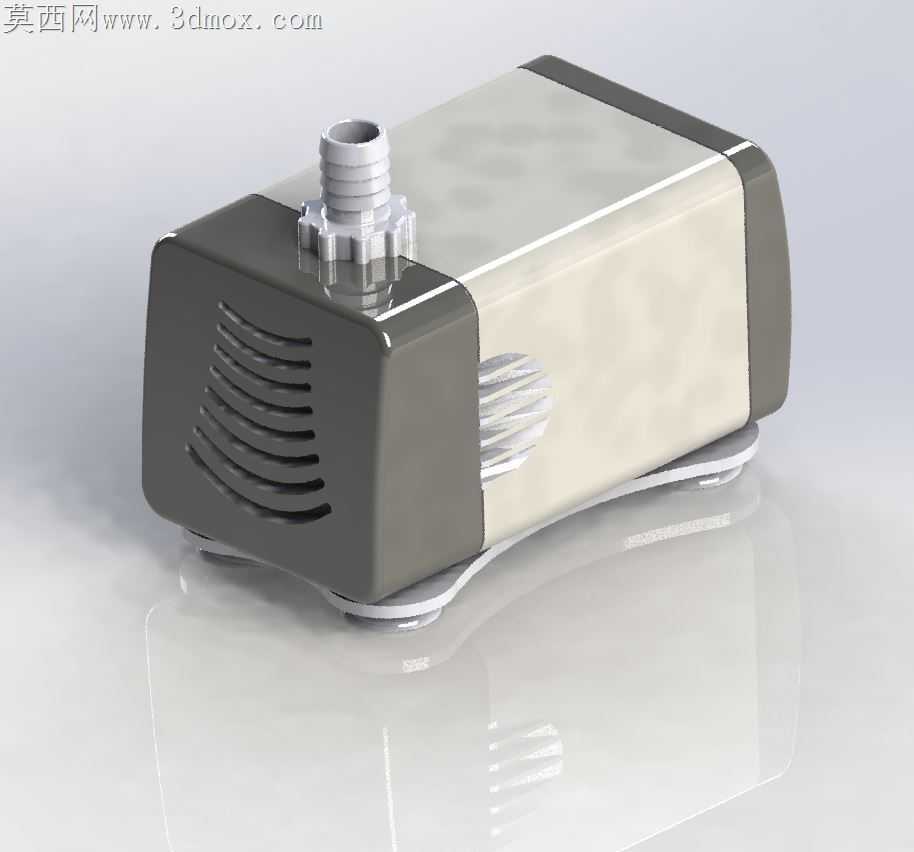

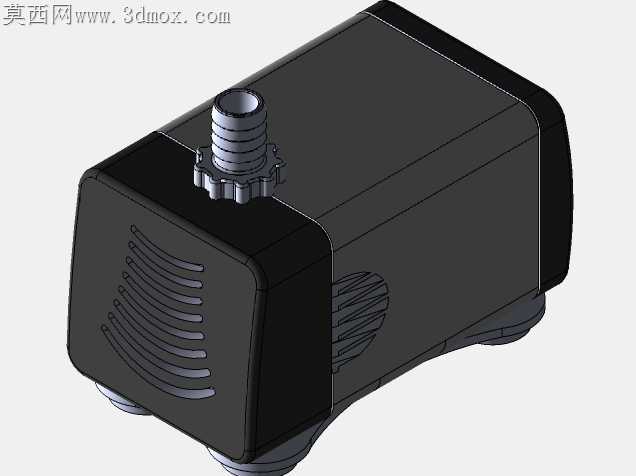

小型潜水泵长期浸泡在水体中运行，进水格栅的过流效率与防杂物缠绕能力，一直是民用潜水泵结构优化里最容易被忽略的矛盾点。这款水族用潜水泵的侧置格栅采用渐变弧面开槽设计，每道格栅条的截面都做了0.3mm的圆角导边处理，既不会像直角棱边那样容易挂住水族箱里的鱼便、残饵纤维造成堵塞，也能保证进水通流面积足够，避免泵腔内部出现负压气蚀，缩短叶轮使用寿命。顶部出水接头采用阶梯式外螺纹加环形止退槽的复合结构，不同内径的输水软管都能直接套入卡紧，不需要额外加装喉箍就能承受0.15MPa以内的输水压力，日常挪动水景位置调整管路时，不会出现软管脱开溅水的问题。

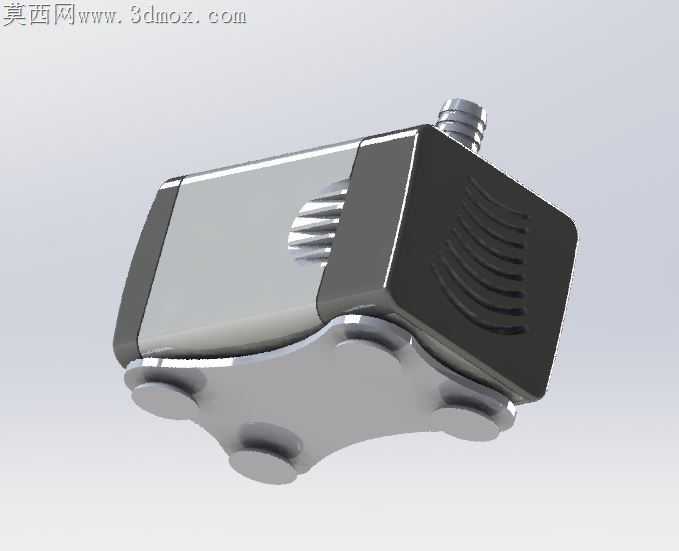

泵体上下壳体的拼合缝没有采用常规的直面打胶密封，而是做了一圈嵌入式迷宫密封结构，公母止口的配合公差控制在0.05mm以内，装配时只需要在止口槽内填入少量硅脂就能实现IPX8级的防水效果，不需要打密封胶等待固化，后期拆解清理叶轮腔积垢时，也不会因为残胶粘连造成壳体撬损。底部的弧形减震支脚采用软胶包胶结构，和泵体硬塑壳体做了嵌入式卡扣连接，没有采用螺丝固定，泵运行时的叶轮振动会被软胶支脚充分吸收，不会通过玻璃缸壁传导放大低频嗡鸣，放在桌面水族箱里使用时，不会产生影响日常休憩的持续噪音。

泵体侧面的出线位置做了锥形应力分散结构，电源线从泵体引出的根部没有做直角转折，而是顺着泵体弧度做了15度的斜向过渡，日常挪动水泵拉扯电源线时，应力会顺着锥形面分散到整个壳体嵌装位置，不会出现线根护套断裂、水体顺着线芯缝隙渗入泵腔烧毁线圈的问题。叶轮腔的进水口正对格栅中部，水流进入泵腔后不会直接冲击叶轮单侧造成偏磨，叶轮轴采用陶瓷材质搭配石墨轴套，长期浸泡在水体里也不会出现锈蚀卡滞，哪怕是长时间停用后重启，也不会出现轴芯抱死无法启动的情况。

外观上的银灰双色壳体并非单纯为了美观，浅灰色的上壳采用添加了抗UV母粒的PP材质，长期暴露在水族灯照射下也不会发黄变脆，深灰色的进水侧壳体添加了少量碳纤维改性，刚性比普通PP材质高30%，哪怕吸入小颗粒砂石撞击格栅，也不会出现格栅断裂破损的问题。壳体表面的细磨砂纹理处理，不会像亮面壳体那样容易附着水渍水垢，日常擦拭清理时一擦即净，不会留下明显的水痕印。
