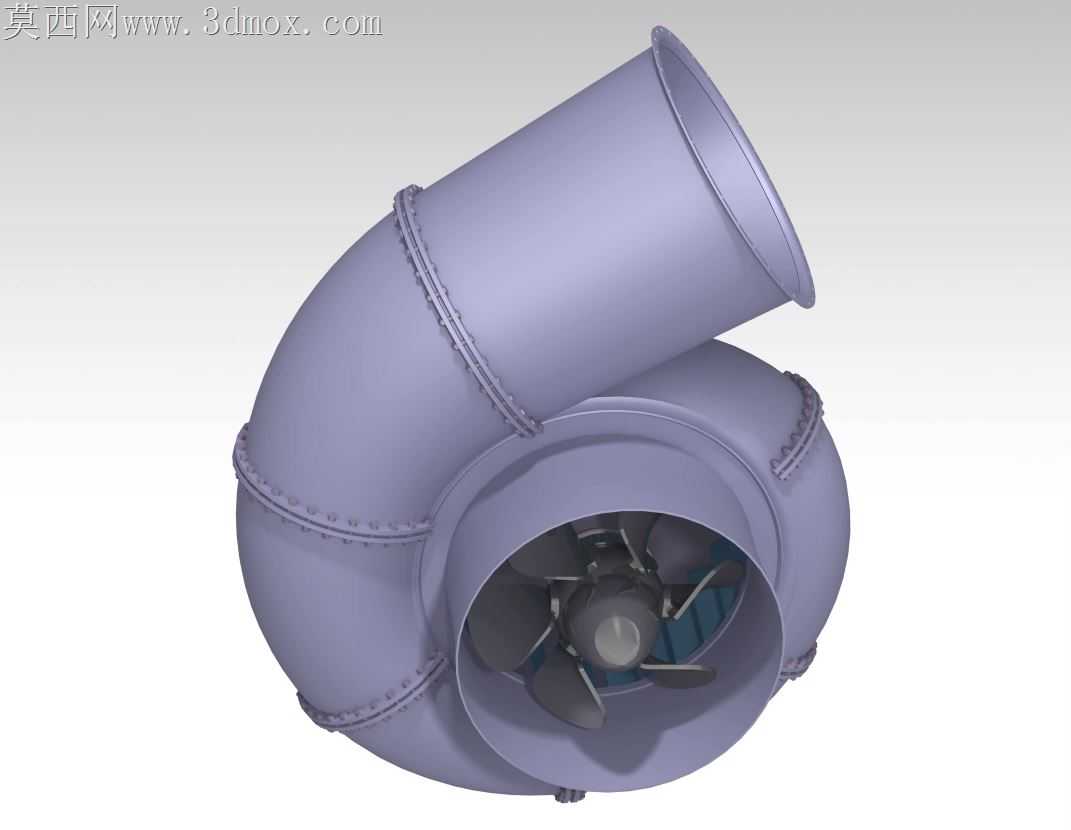

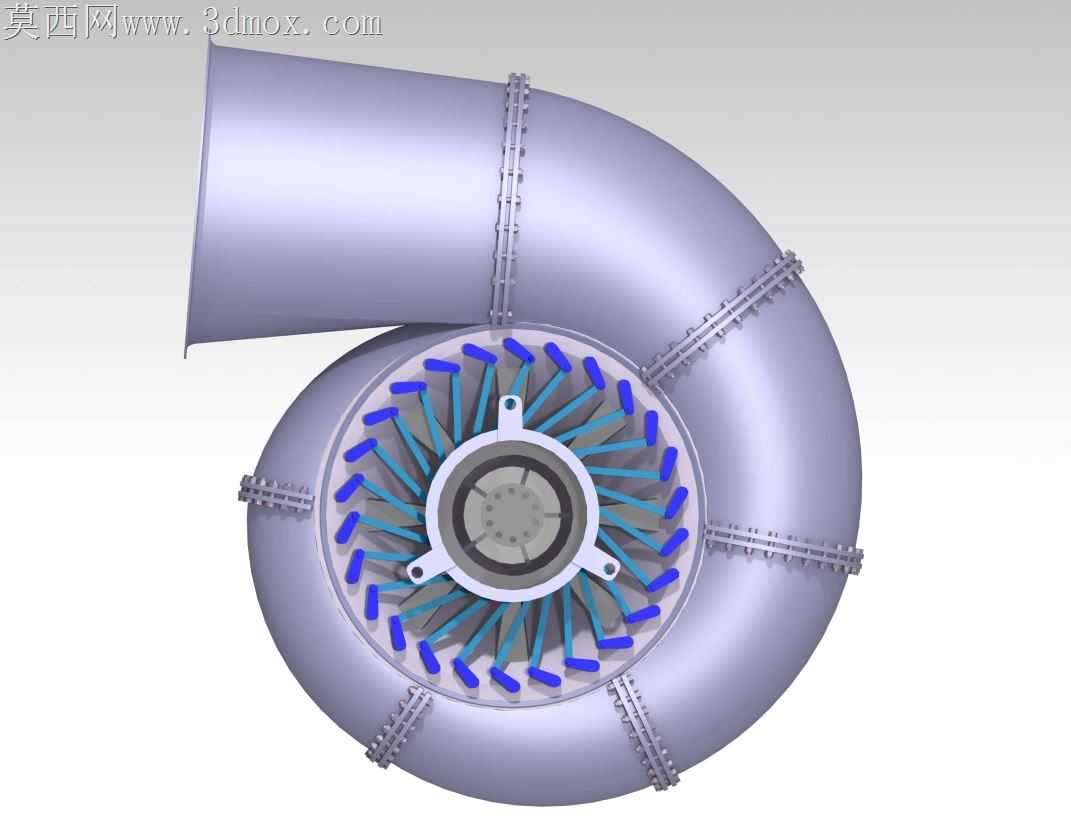

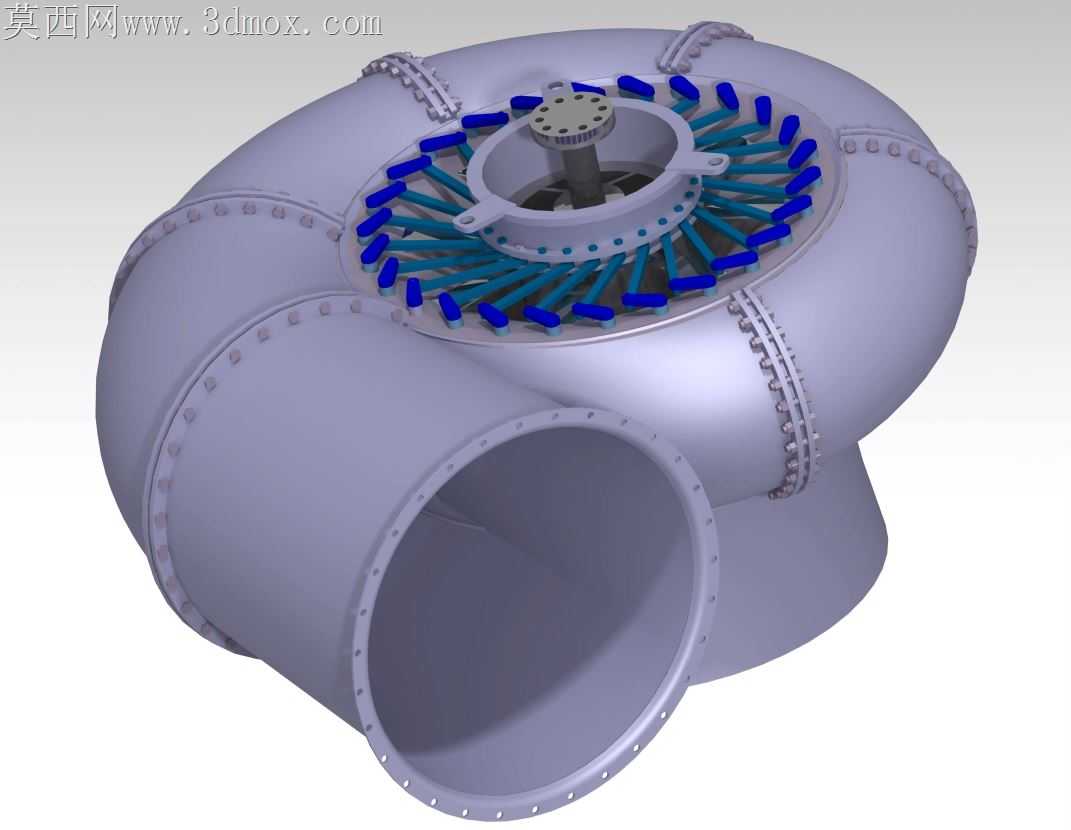

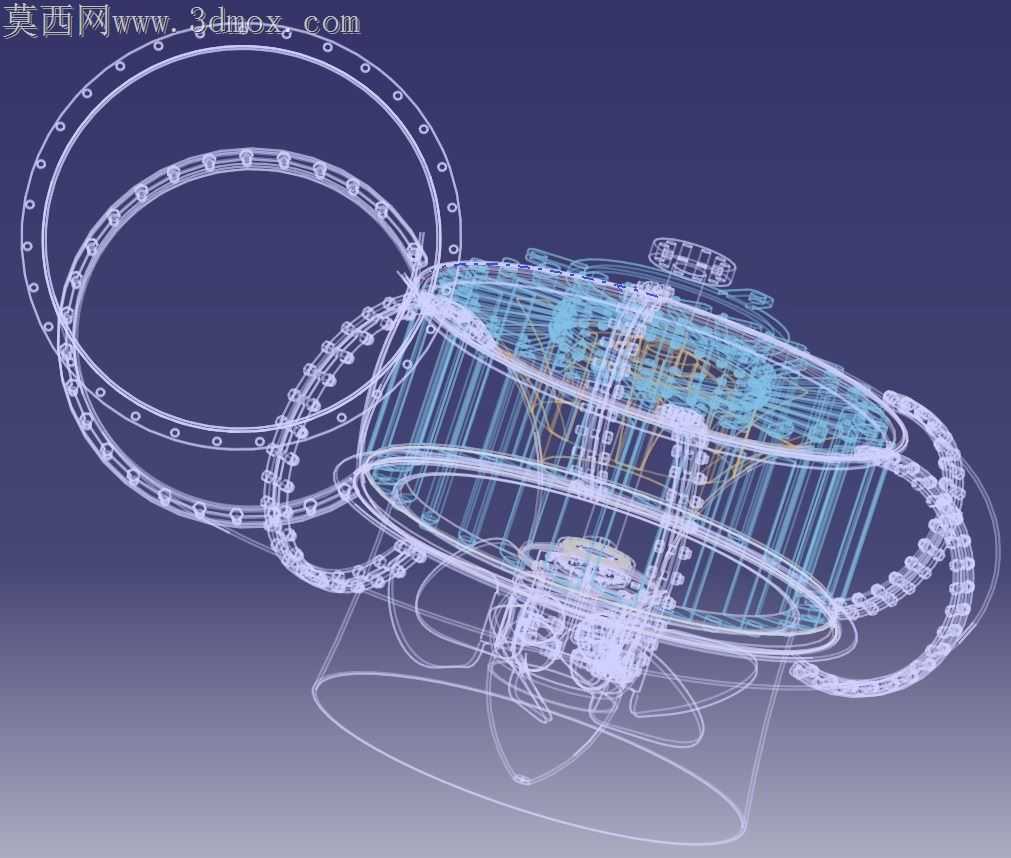

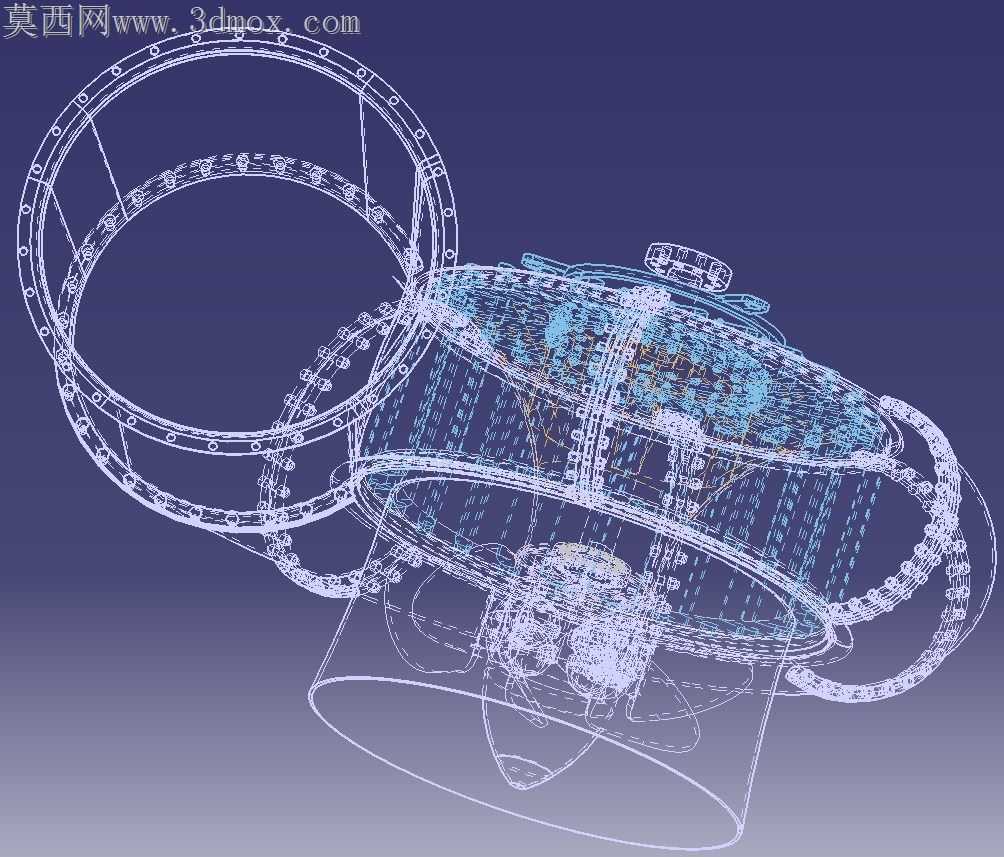

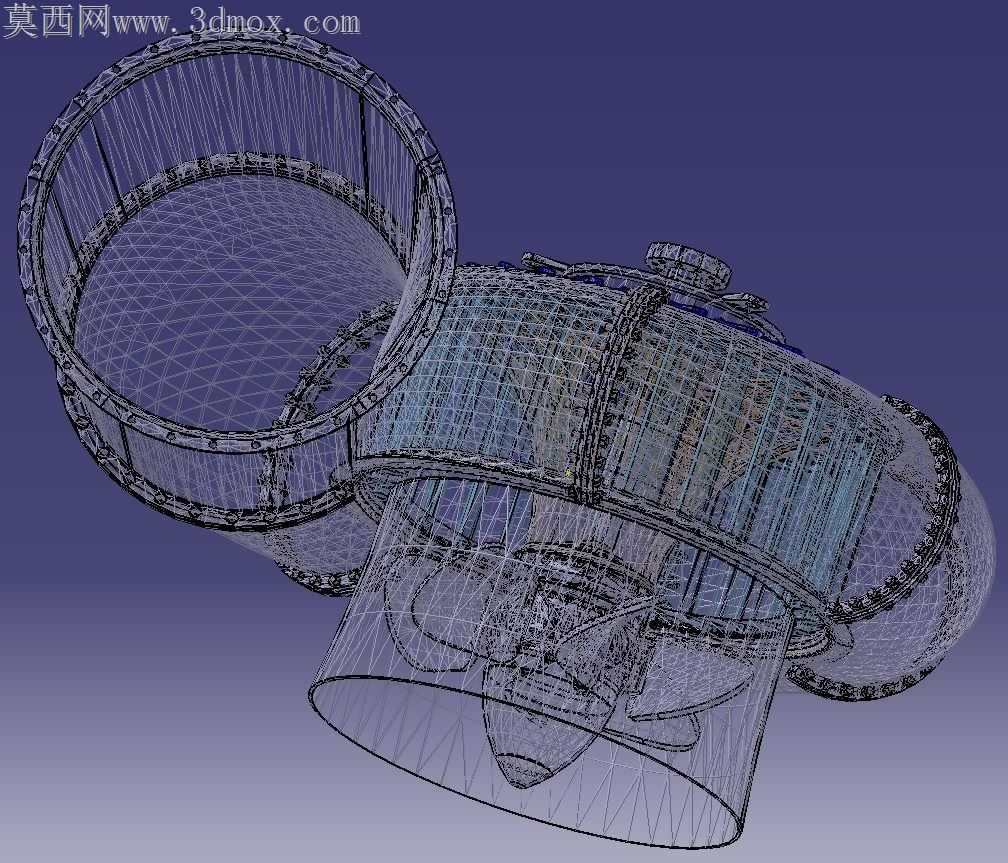

低水头轴流转桨式水轮机结构设计

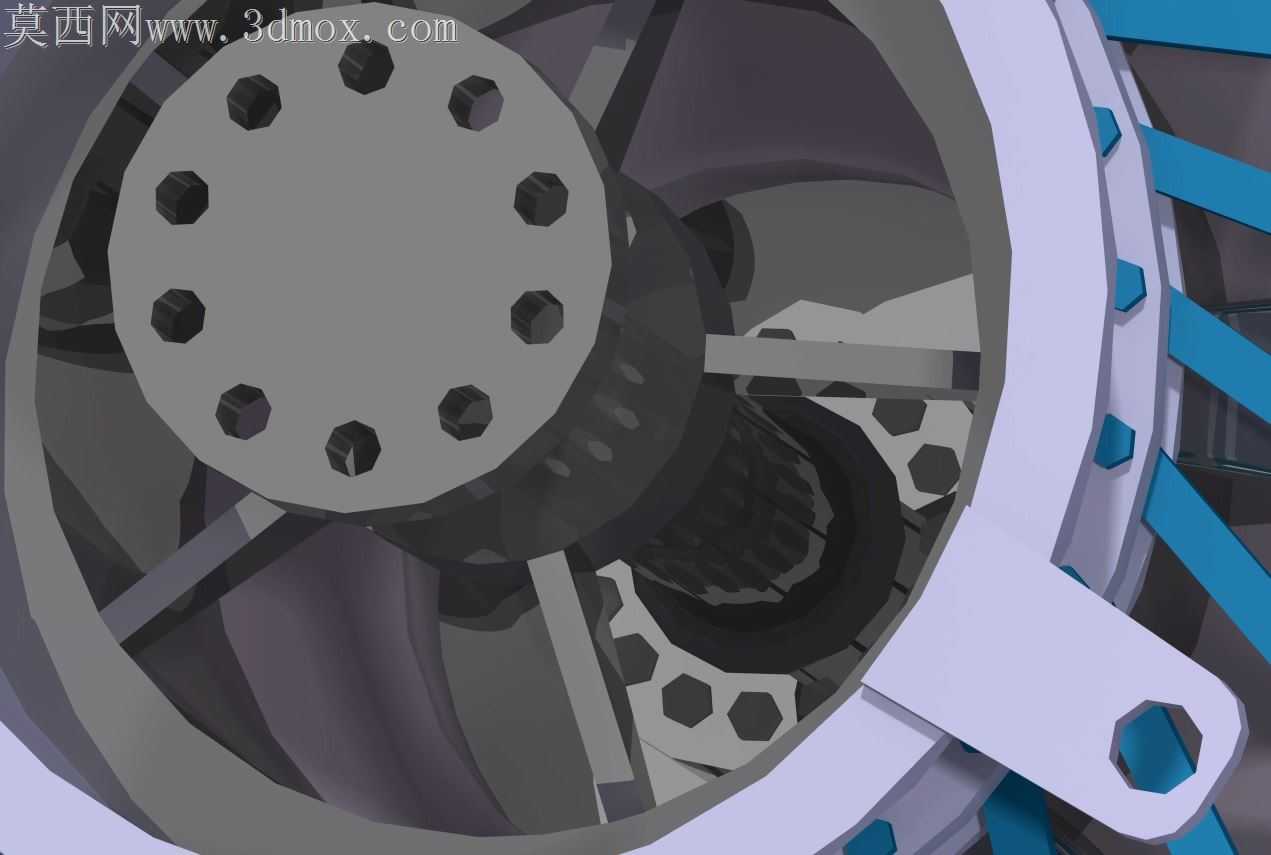

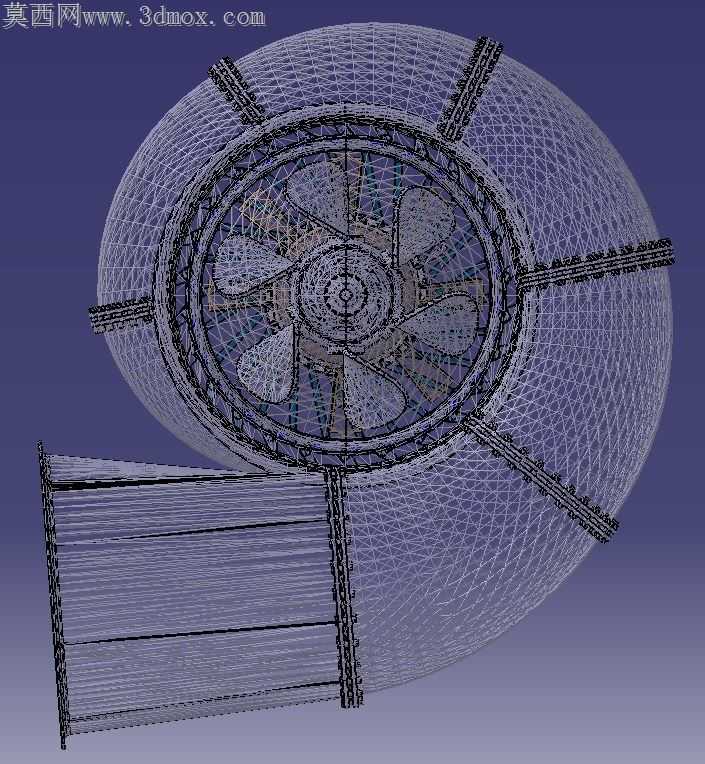

低水头大流量工况下的轴流转桨式水轮机，长期受气蚀与水流脉动冲击，转轮室与叶片外缘的间隙控制是加工适配阶段最容易被忽略的隐患。常规加工流程里常先成型转轮体再配车叶片枢轴孔，实际装配时会出现枢轴同轴度偏差超差，导致叶片转动卡滞，无法随导叶开度同步调整螺距，直接拉低宽水位区间的运行效率。这套模型在结构拆分时就把转轮体的枢轴安装座做成了分体式镶套结构，镶套与本体的配合公差选H7/p6过盈配合，加工时先精加工本体镶套孔，再配磨镶套内外圆，既保证枢轴转动的同轴度要求，也给后期磨损后的镶套更换留出余量，不用整体报废转轮体。

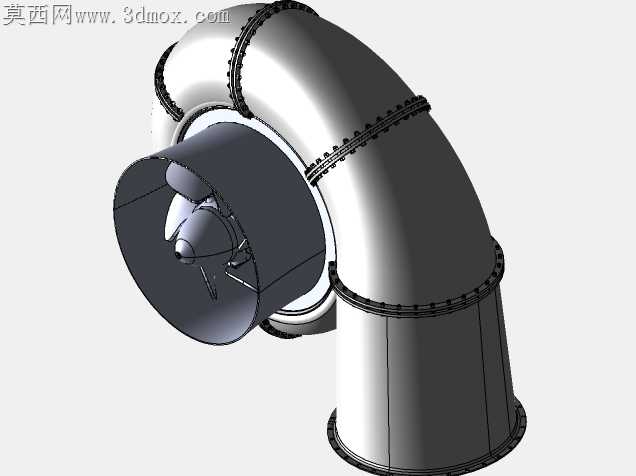

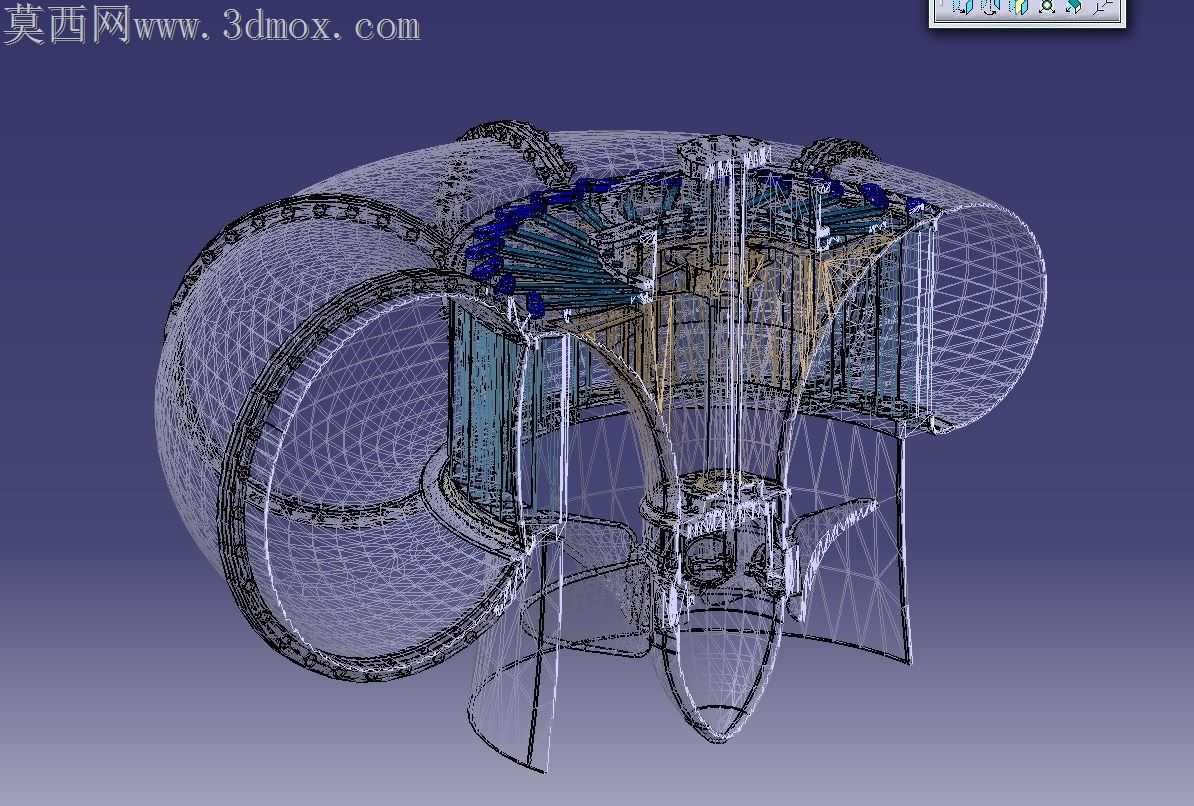

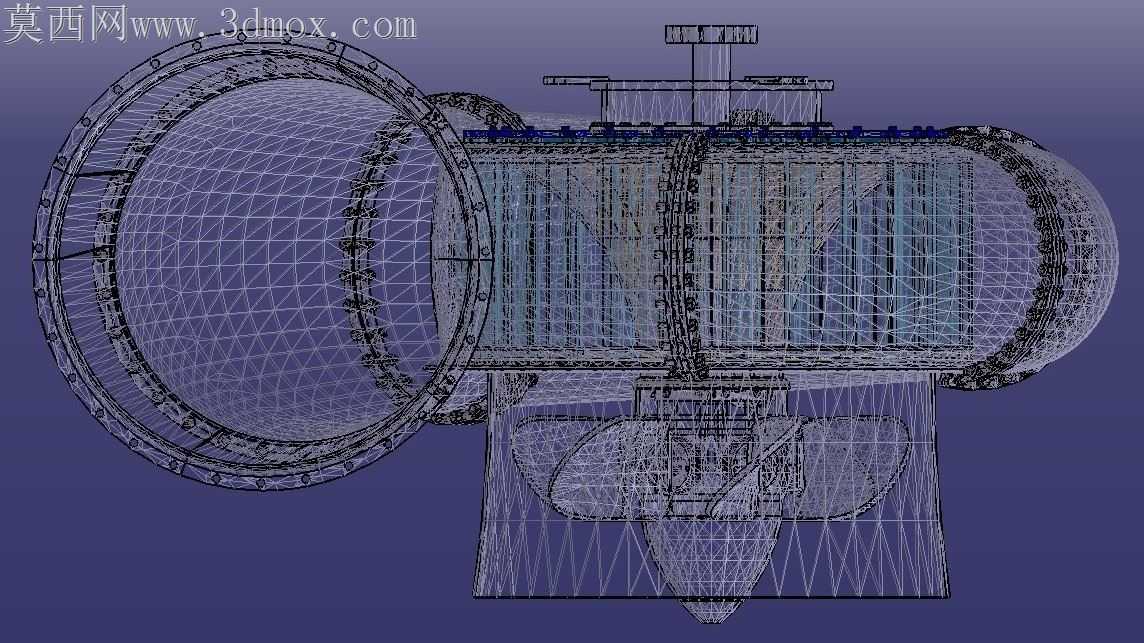

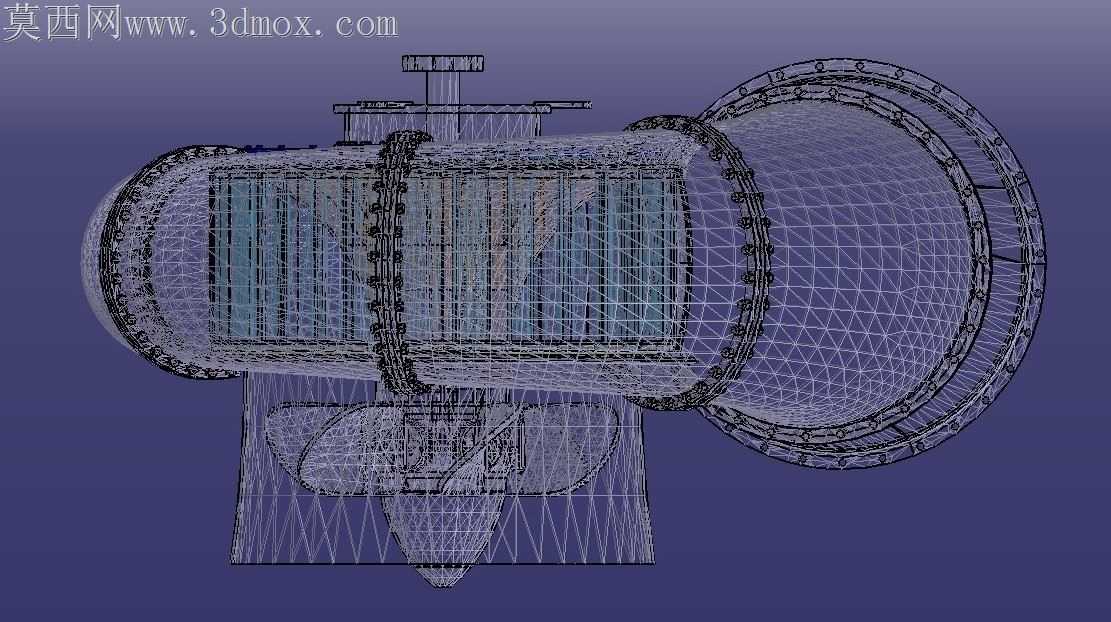

导叶与转轮叶片的联动配合面，曲面过渡处如果加工残留刀纹，高速水流扫过会诱发局部低压区，加重气蚀剥蚀。模型里把导叶的出水边做了0.8mm的圆角过渡，叶片翼型的工作面与背面衔接处做了G2连续曲面处理，加工时用五轴联动铣削走流线刀路，减少后续手工修磨的余量偏差。尾水管的扩散段锥角控制在8°以内，避免水流脱流产生的涡带引发机组振动，模型里特意把尾水管与基础环的连接法兰做成了止口定位结构，现场安装时不用反复调整同轴度，法兰面的密封槽深度公差控制在±0.05mm，适配三元乙丙密封胶条的压缩量要求，减少运行期的漏水隐患。

叶片材质选ZG06Cr13Ni4Mo不锈钢时，加工前要做探伤排查铸造缺陷，尤其是叶片根部与枢轴连接的过渡圆角处，应力集中系数最高，模型里把这个圆角从常规R15加大到R22，分散水流冲击与转动扭矩带来的复合应力。导叶轴套采用自润滑铜套，与轴的配合间隙控制在0.12-0.18mm，既保证转动灵活，也避免间隙过大导致的水流串漏。检修时的拆装逻辑也在模型结构里做了适配，转轮室的分瓣面选在水平中心线位置，不用吊出转子就能单独检修下半部分叶片，顶盖的导叶轴孔预留了拆卸顶丝孔，更换轴套时不用暴力敲击破坏配合面。

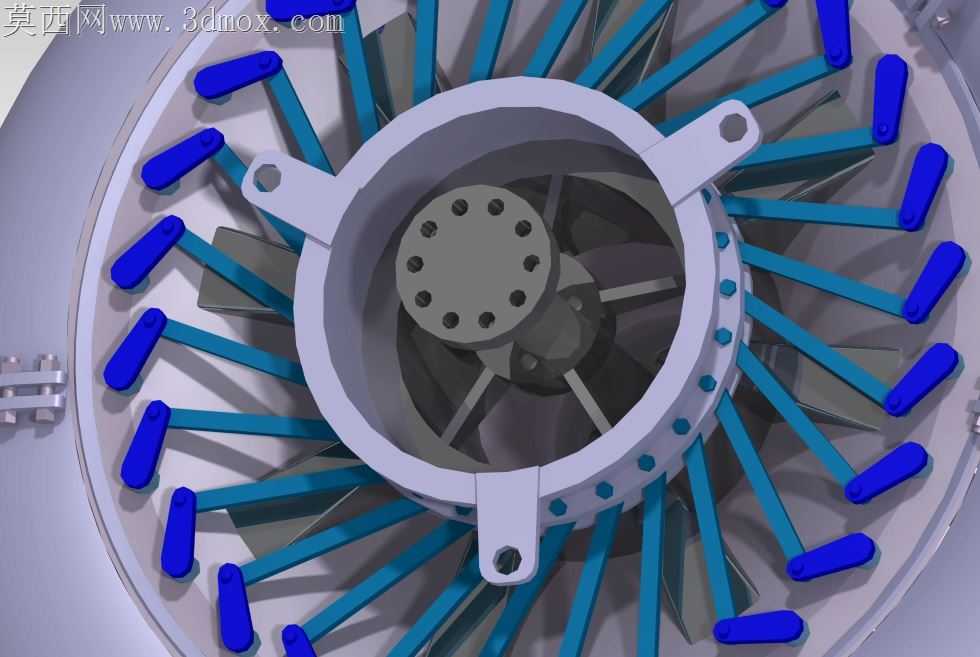

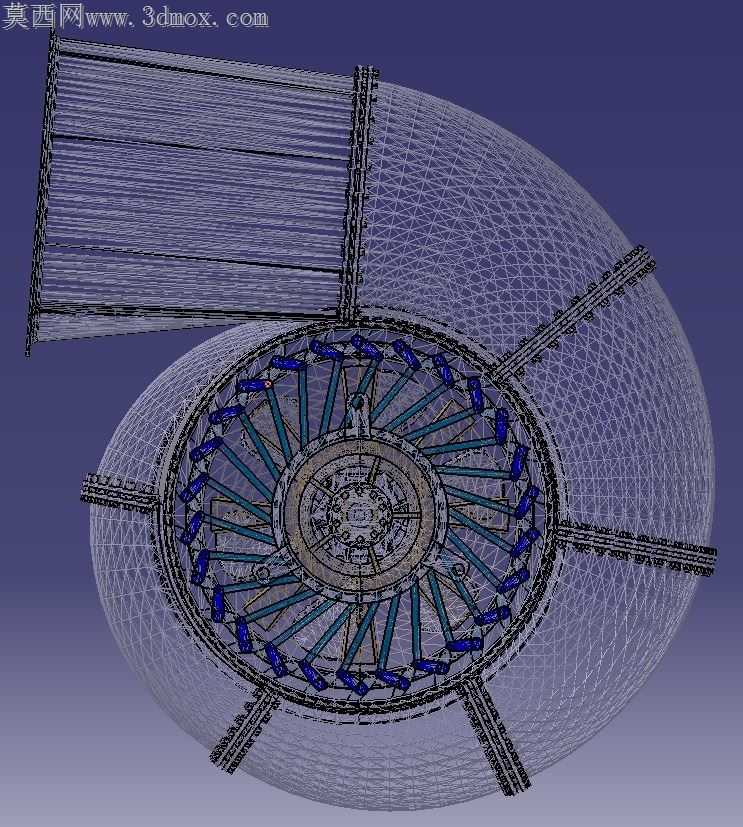

实际工况里水位波动频繁时，导叶与叶片的协联关系如果出现偏差，会在转轮进口处产生撞击损失，模型里的导叶调节拐臂与叶片枢轴的转臂做了等比例联动匹配，安装时可以通过调整拐臂的连接键槽角度，校准不同水头下的最优协联开度，把宽工况区间的运行效率稳定在90%以上。叶片外缘与转轮室的间隙单边控制在1.2-1.5mm，间隙太小容易在机组摆度变化时发生碰磨，间隙太大又会增大容积损失，加工时转轮室内壁做珩磨处理，保证圆度公差在0.1mm以内，给间隙均匀性控制提供基础。
