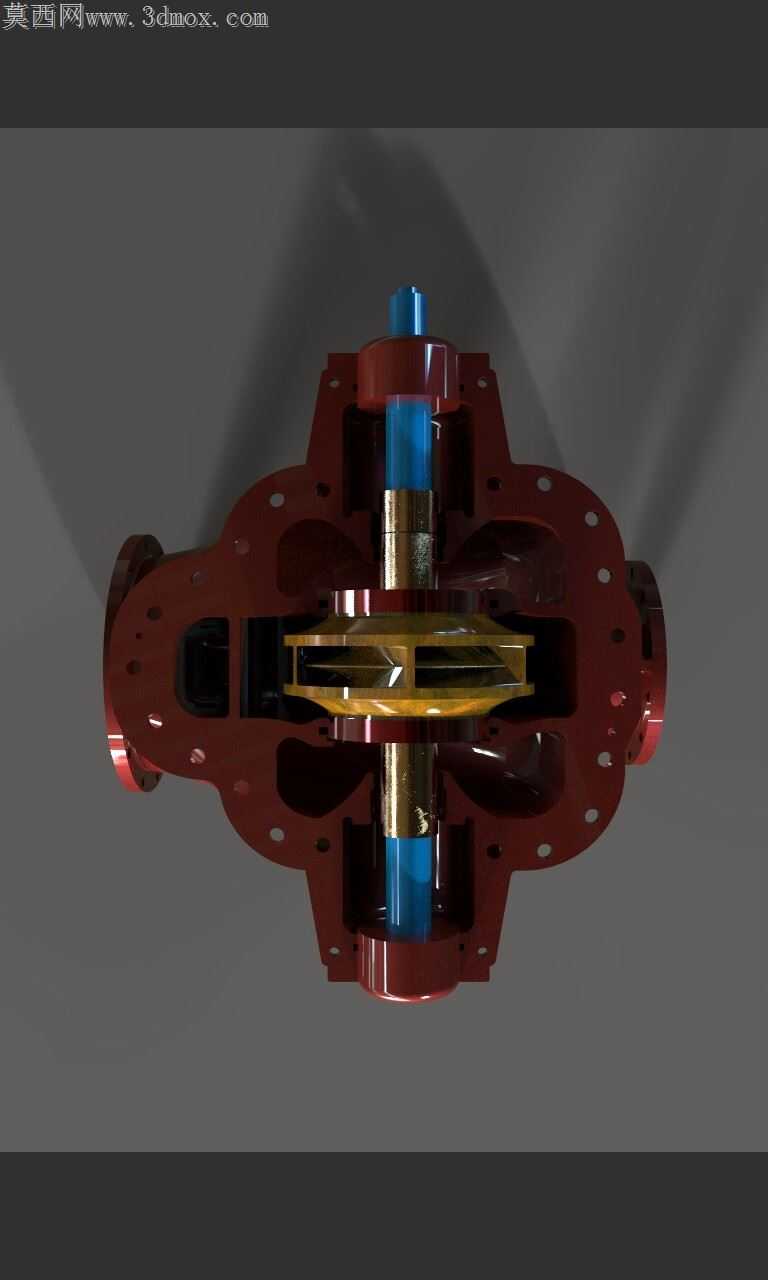

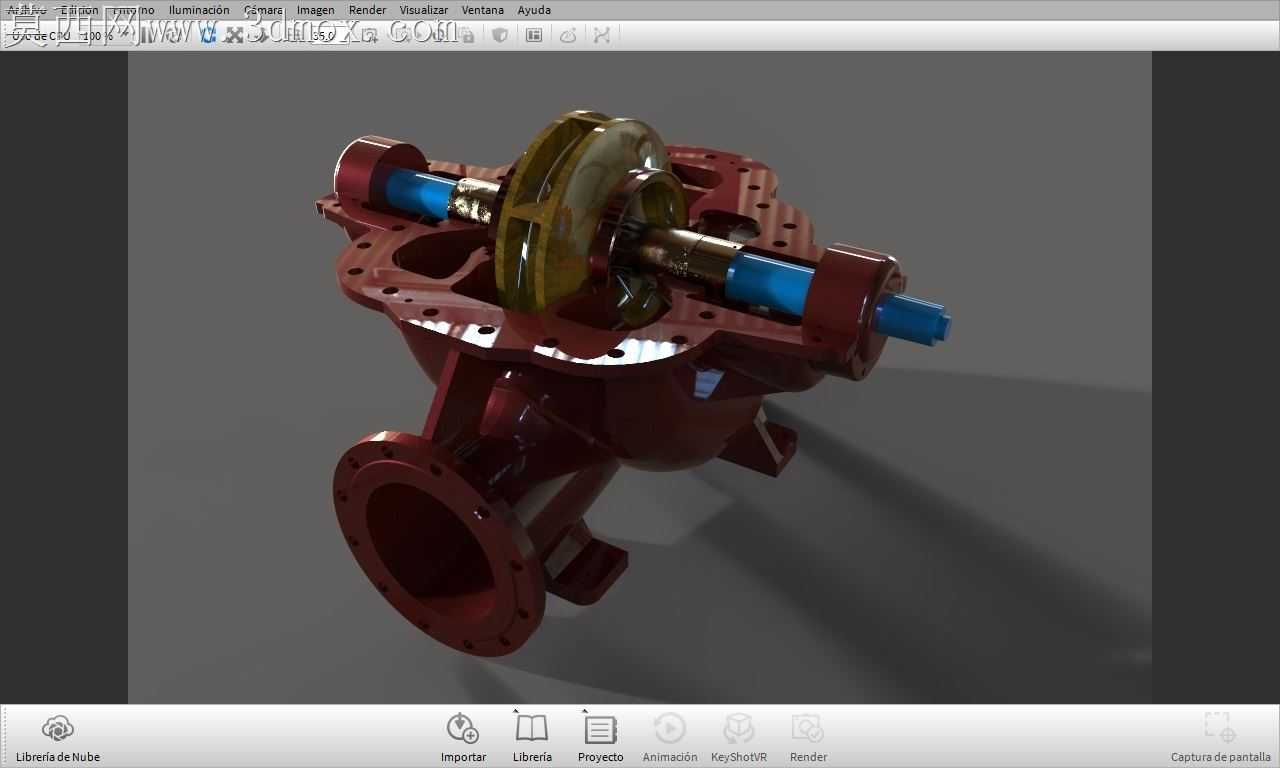

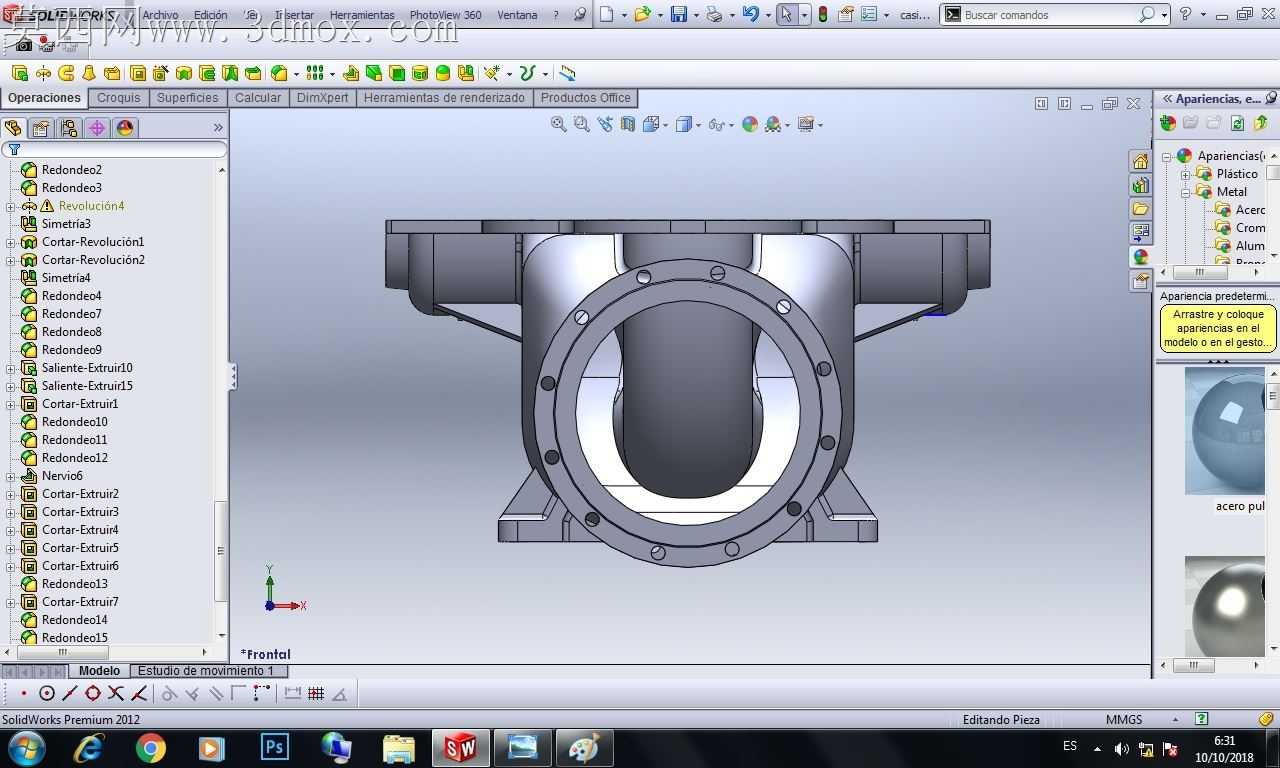

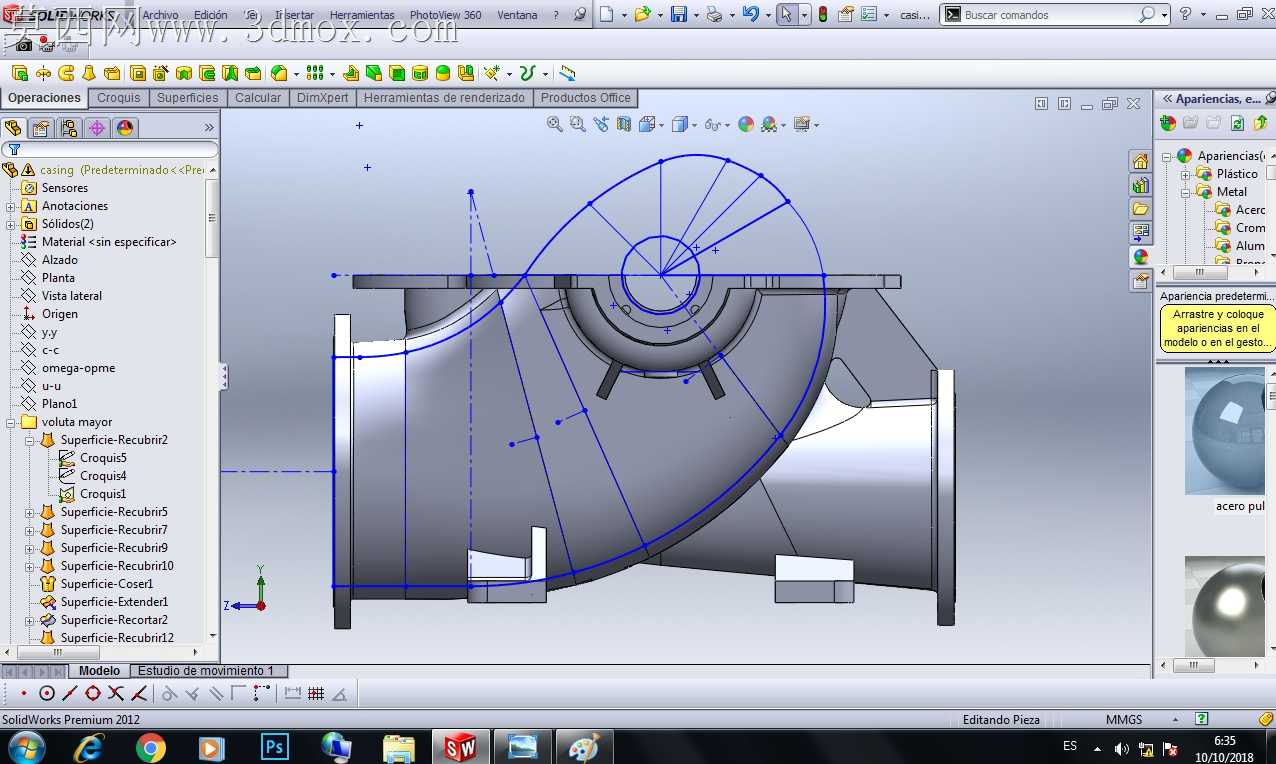

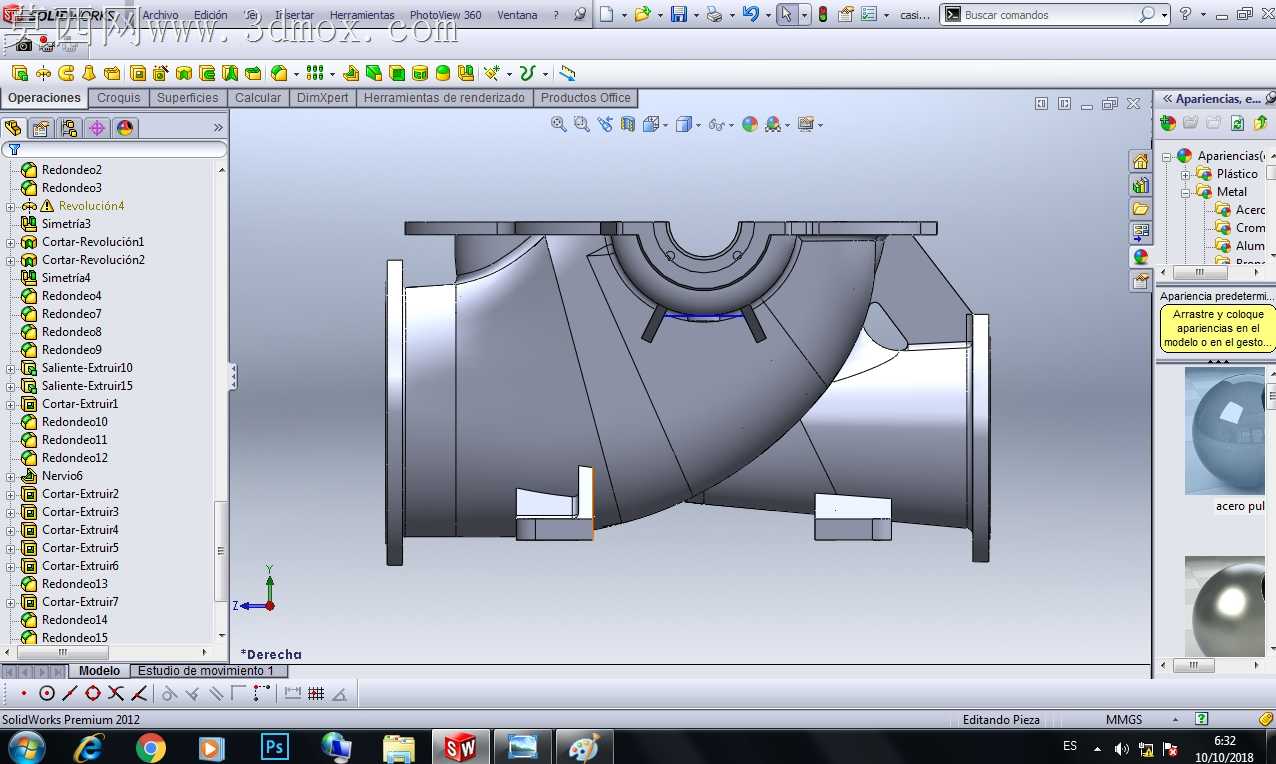

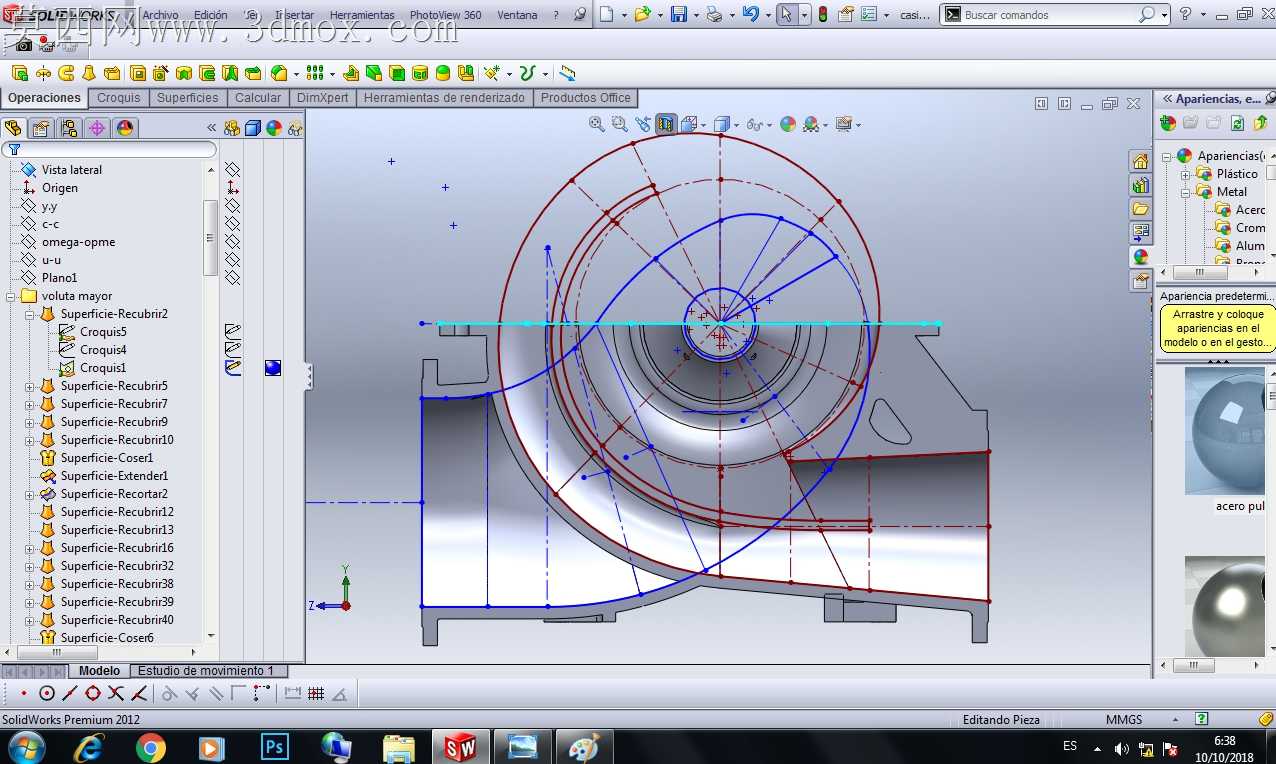

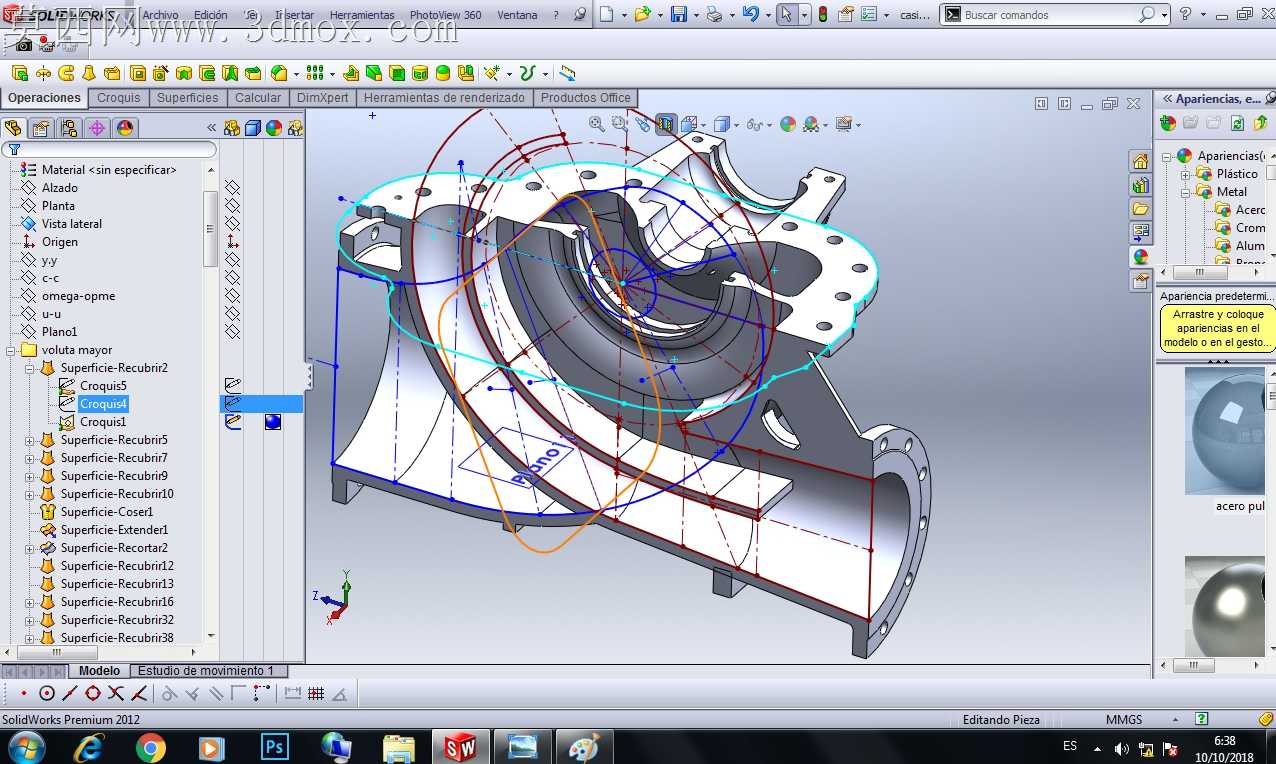

中开式双吸离心泵内部结构展示

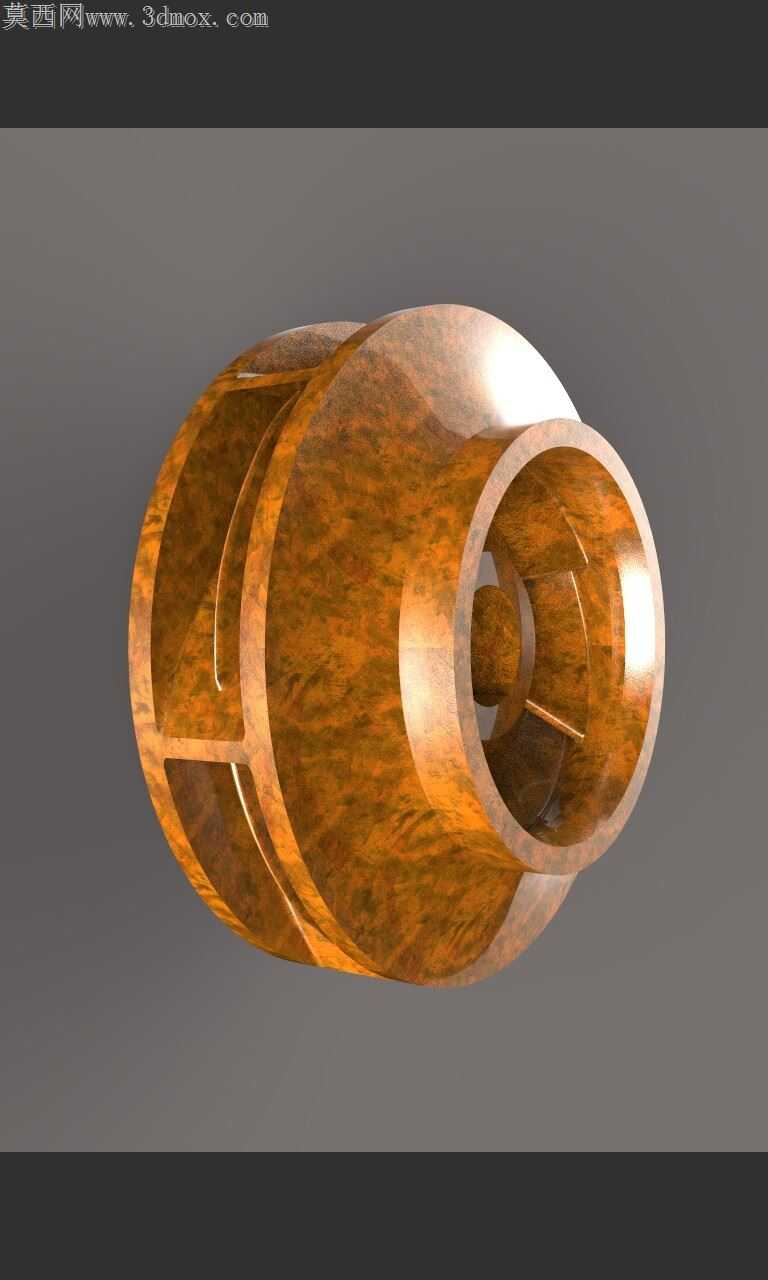

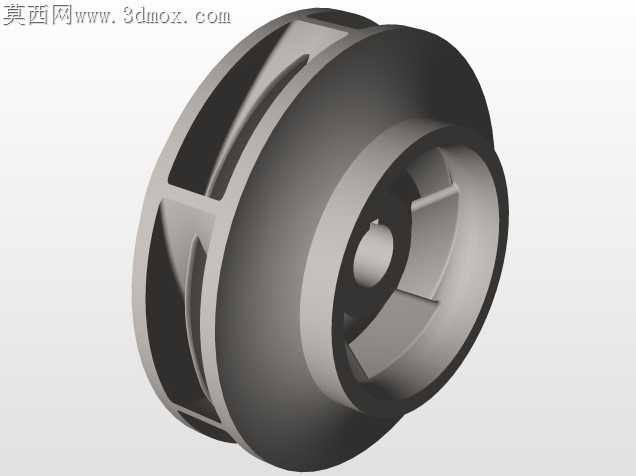

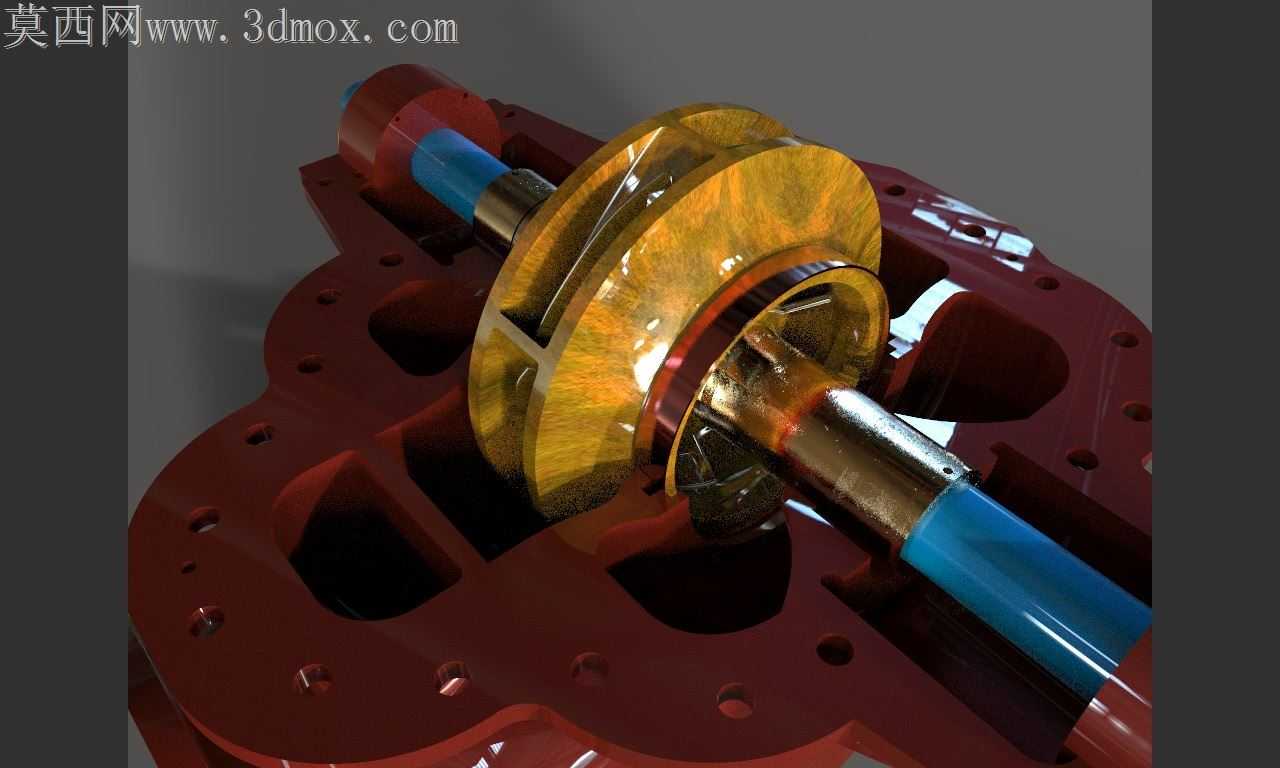

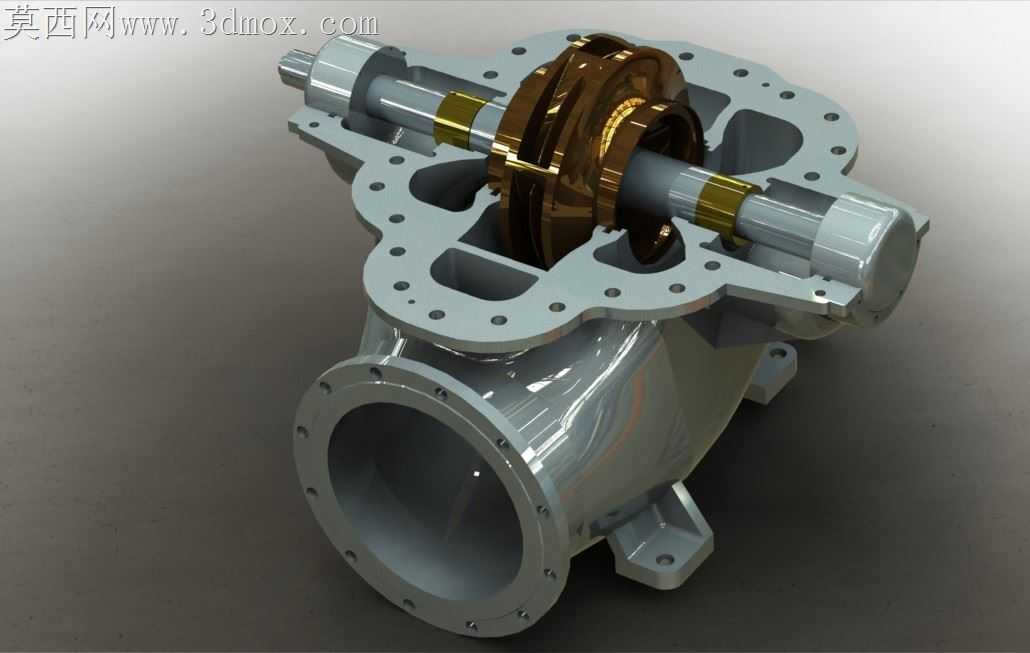

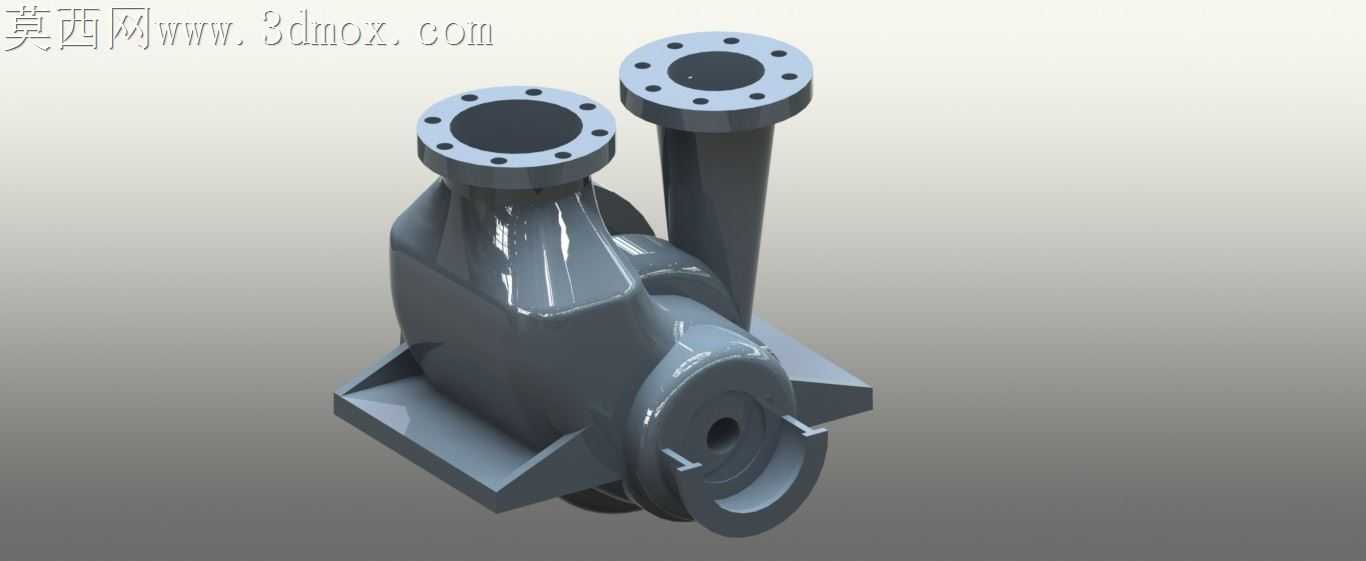

现场检修中开式离心泵时，最常遇到的问题就是中分面密封失效漏液、叶轮与泵腔间隙不均引发的振动，这套三维结构把这些易出问题的配合部位都做了清晰的拆分呈现。泵壳的中分法兰面没有做多余的装饰性倒角，所有螺栓孔的位置都对应了实际安装时的扳手操作空间，不会出现螺栓拧入后套筒卡滞的情况，法兰密封槽的深度、宽度都贴合常用的耐油石棉橡胶垫或者金属缠绕垫的压缩量要求，避免垫片压溃或者压缩量不足漏液。叶轮的流道曲面做了等壁厚处理，和两侧耐磨环的配合间隙留了均匀的0.3mm公差带，既不会因为间隙太小在热态运转时发生摩擦抱轴，也不会因为间隙过大导致容积效率下降，叶轮和轴的配合采用了H7/k6的过渡配合，键槽的位置避开了轴的应力集中区，防止长期交变载荷下轴发生疲劳断裂。两端的轴承座和泵壳是一体化铸造成型的结构，省去了分体装配时的同轴度找正步骤，轴承室的油槽走向顺着轴的旋转方向布置，运转时润滑油能顺着油槽均匀带到轴承滚动体表面，不会出现局部干磨。轴封位置的填料函尺寸留足了填料更换的操作空间，压盖的螺栓孔做了长圆孔设计，调整填料压紧力的时候不用完全拆下螺栓，就能微调压盖的压紧程度，避免压偏导致的轴套磨损。进出口法兰的螺栓孔跨中布置，和管线对接时不用强行掰动管道就能对齐孔位，泵脚的安装面做了2mm的凸台加工面，安装时垫铁能完全贴合，不会因为底座平面度问题导致泵体受力扭曲。整个结构的所有配合面都没有出现工艺死角，铸造时的拔模斜度控制在1:20，既方便铸件脱模，也不会在泵壳内部留下多余的凸起扰流，影响水力效率。
