铃木GT750摩托车冷却系统水泵结构

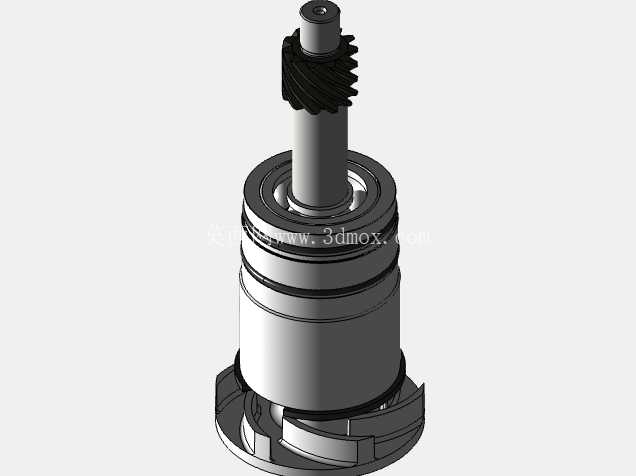

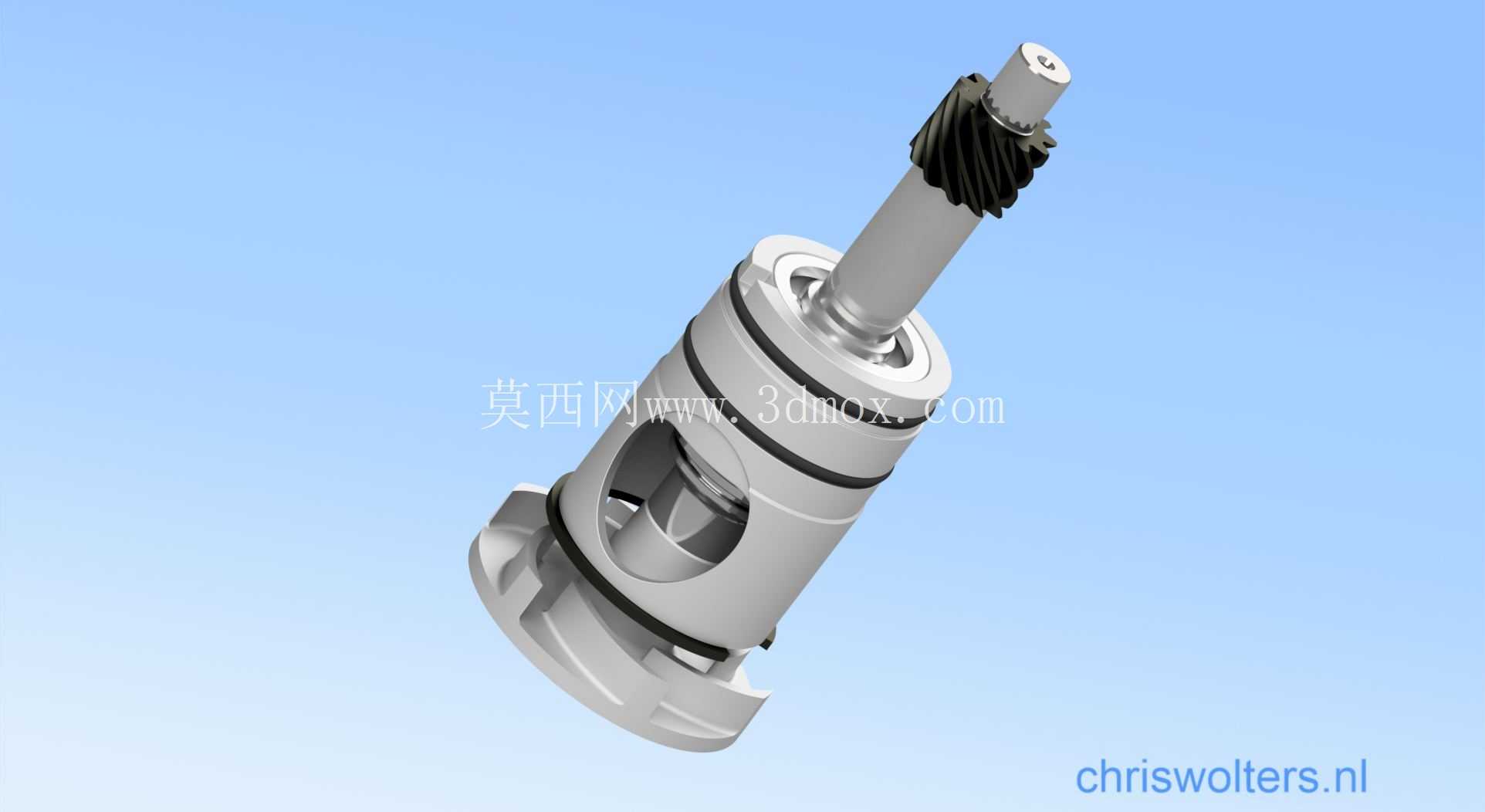

这款适配铃木GT750车型的水泵，是大排量两冲程摩托车水冷循环回路里的核心动力部件，直接决定发动机高负荷工况下的热交换效率，避免缸体、缸盖因持续高温出现热变形、拉缸等不可逆故障。从实车装配场景来看，该水泵安装在发动机曲轴箱侧部的预留安装位，通过轴端的螺旋齿轮与发动机内部的传动齿轮啮合取力，不需要额外配置驱动电机，完全依托发动机自身运转动力驱动，结构紧凑度适配老式大排量摩托车的机舱布局，不会额外占用过多改装或维护空间。

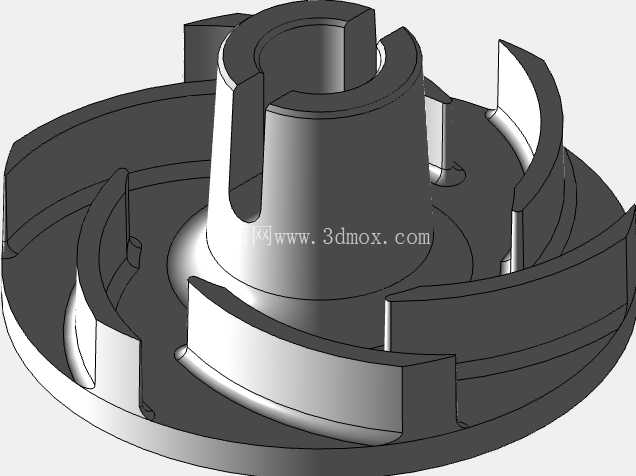

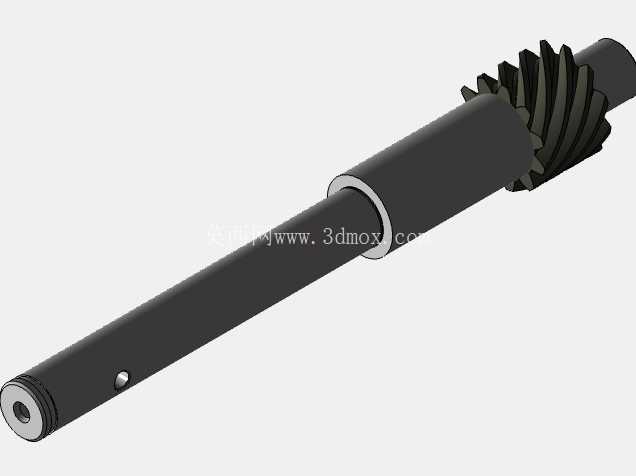

从功能实现逻辑来看，该水泵为离心式结构，泵体内部的叶轮随传动轴同步转动时，会在进水腔形成负压，将散热器散热后的低温冷却液吸入泵腔，再通过叶轮高速旋转产生的离心力将冷却液加压，泵入发动机缸体、缸盖的冷却水道，带走燃烧室、活塞组件工作时产生的多余热量，之后高温冷却液回流至散热器完成热交换，形成完整的闭式冷却循环。轴端的螺旋齿轮采用斜齿设计，相比直齿传动啮合重合度更高，传动过程中冲击更小、噪音更低，能适应摩托车发动机宽转速区间的动力输入，不会出现高转速下传动打齿、动力断连的问题。

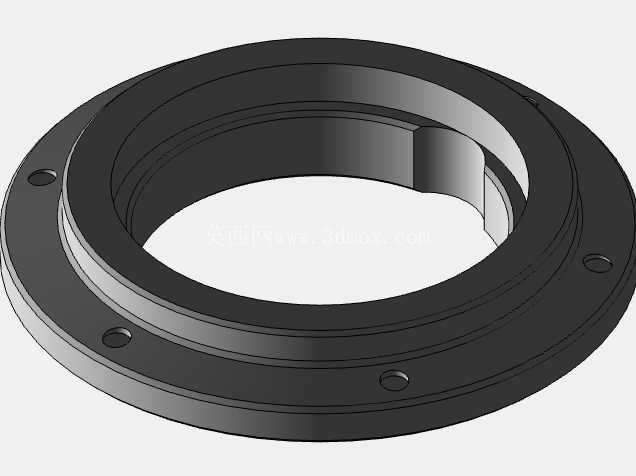

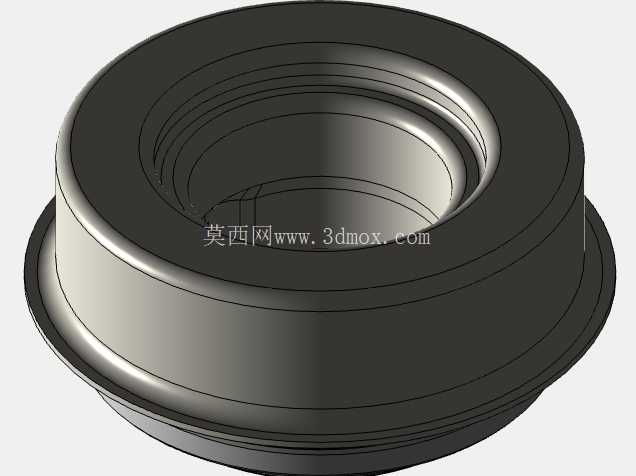

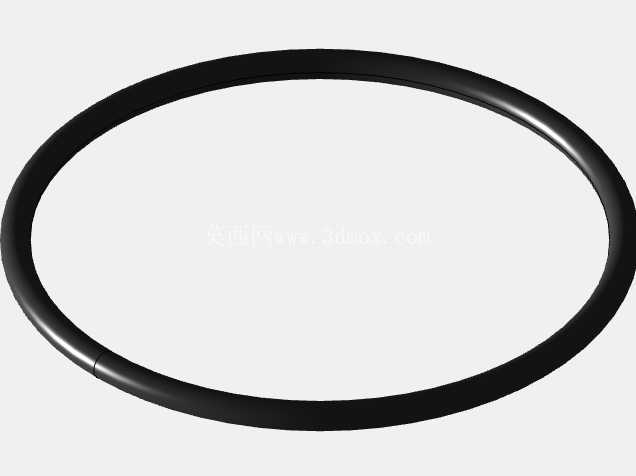

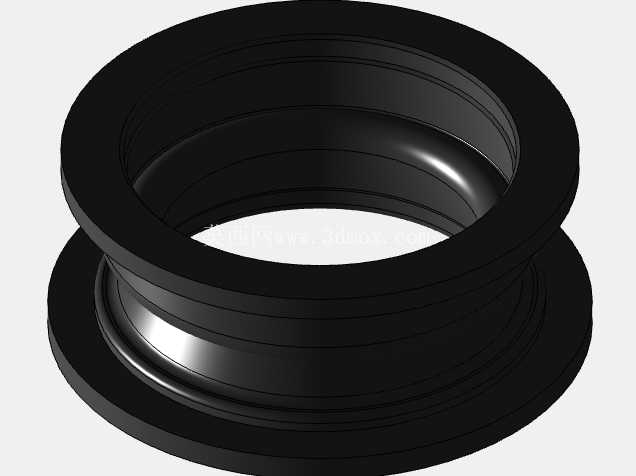

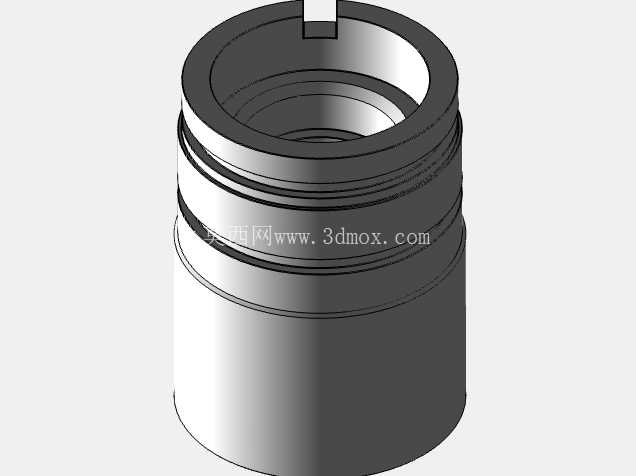

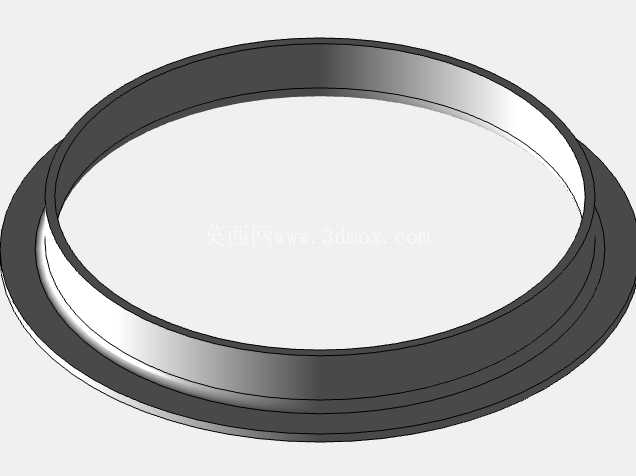

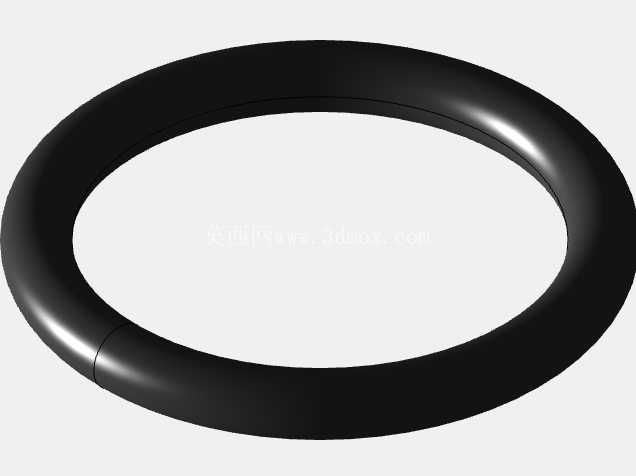

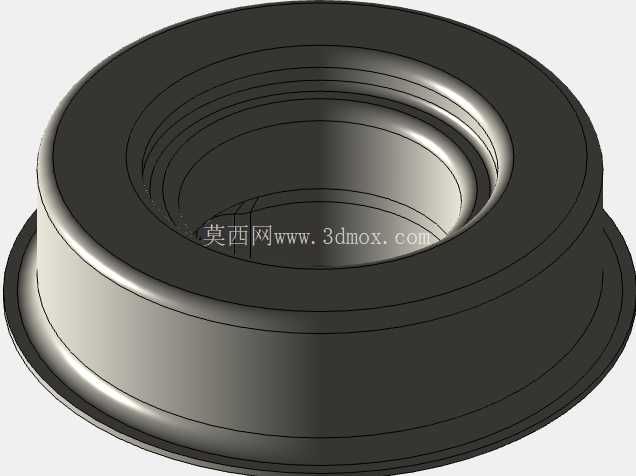

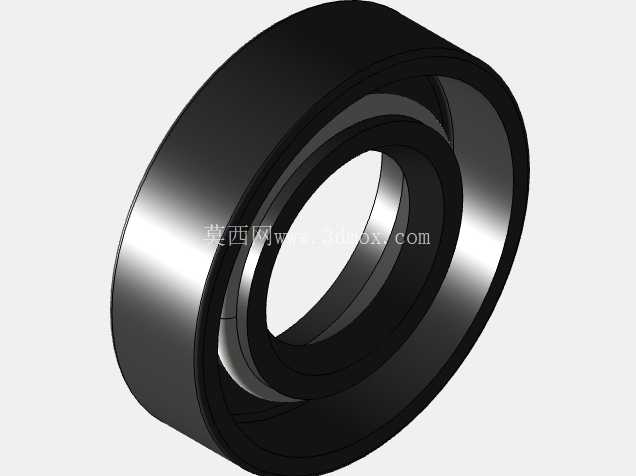

设计层面上，这款水泵的结构做了多维度的可靠性优化。传动轴与泵体之间设置了多道密封环槽，用来安装橡胶密封圈与油封，阻断泵腔内的冷却液向传动侧渗漏，同时避免外部的灰尘、机油进入泵腔磨损叶轮或堵塞水道；泵体外壳采用一体化压铸成型的结构，安装法兰面做了平面度精加工处理，装配时配合密封垫片能实现与发动机箱体的紧密贴合，不会出现冷却液渗漏的问题；泵体侧面预留的进水、出水接口位置与角度完全匹配原车冷却管路的走向，不需要额外改动管路即可完成替换安装，适配原车的维修替换需求。

从安装边界尺寸来看，该水泵的轴向总长度适配GT750发动机侧盖的内部安装空间，安装法兰的螺栓孔位与原车定位孔完全对应，装配时不需要对发动机箱体做任何打孔、切削加工；传动轴的伸出长度与啮合齿轮的安装位置经过匹配计算，装配后齿轮啮合间隙处于合理区间，既不会因间隙过大出现传动异响，也不会因间隙过小导致齿轮齿面异常磨损；泵体的最大外径避开了周围的启动电机、离合拉线等周边部件，安装后不会出现运动干涉，日常维护时不需要拆解周边过多部件即可完成水泵的拆装更换。

在实际使用场景中，这款水泵的流量特性经过匹配调校，在发动机常用的中低转速区间就能提供足够的冷却液循环流量，满足日常骑行时的散热需求；在高转速持续行驶的工况下，水泵转速随发动机转速同步提升，冷却液流量随之增大，能带走发动机持续高负荷输出产生的大量热量，保证发动机工作温度始终处于合理区间。泵体内部的过流面做了光滑处理，减少冷却液流动时的阻力损失，提升循环效率；传动轴采用耐磨钢材加工，表面做了硬化处理，长期在带冷却液的环境下工作不会出现锈蚀、磨损过度的问题，密封件的材质选用耐温耐油的橡胶材质，能适应发动机舱内的高低温变化，长期使用不会出现密封失效、渗漏的问题。

对于三维建模从业者而言，这款模型完整还原了水泵的内部装配关系与外部安装接口，可用于摩托车冷却系统的结构教学、维修替换件的逆向设计参考，也能作为老式大排量摩托车复原建模的配套部件使用，模型的各零件配合间隙、安装定位特征都按照实车尺寸还原，能直接用于装配干涉检查、运动仿真模拟等设计验证环节。
