铃木GT750摩托冷却系统水泵端盖结构

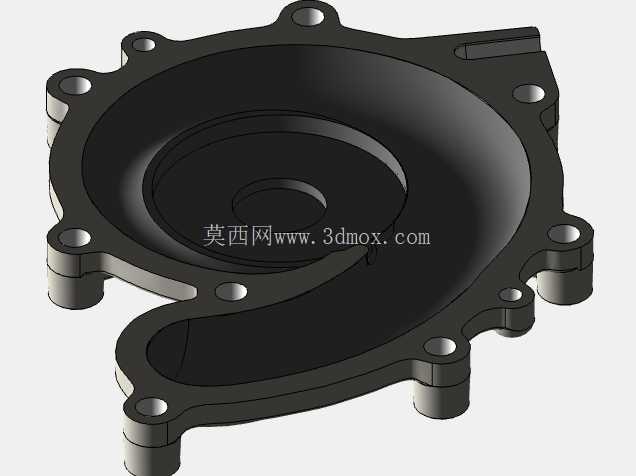

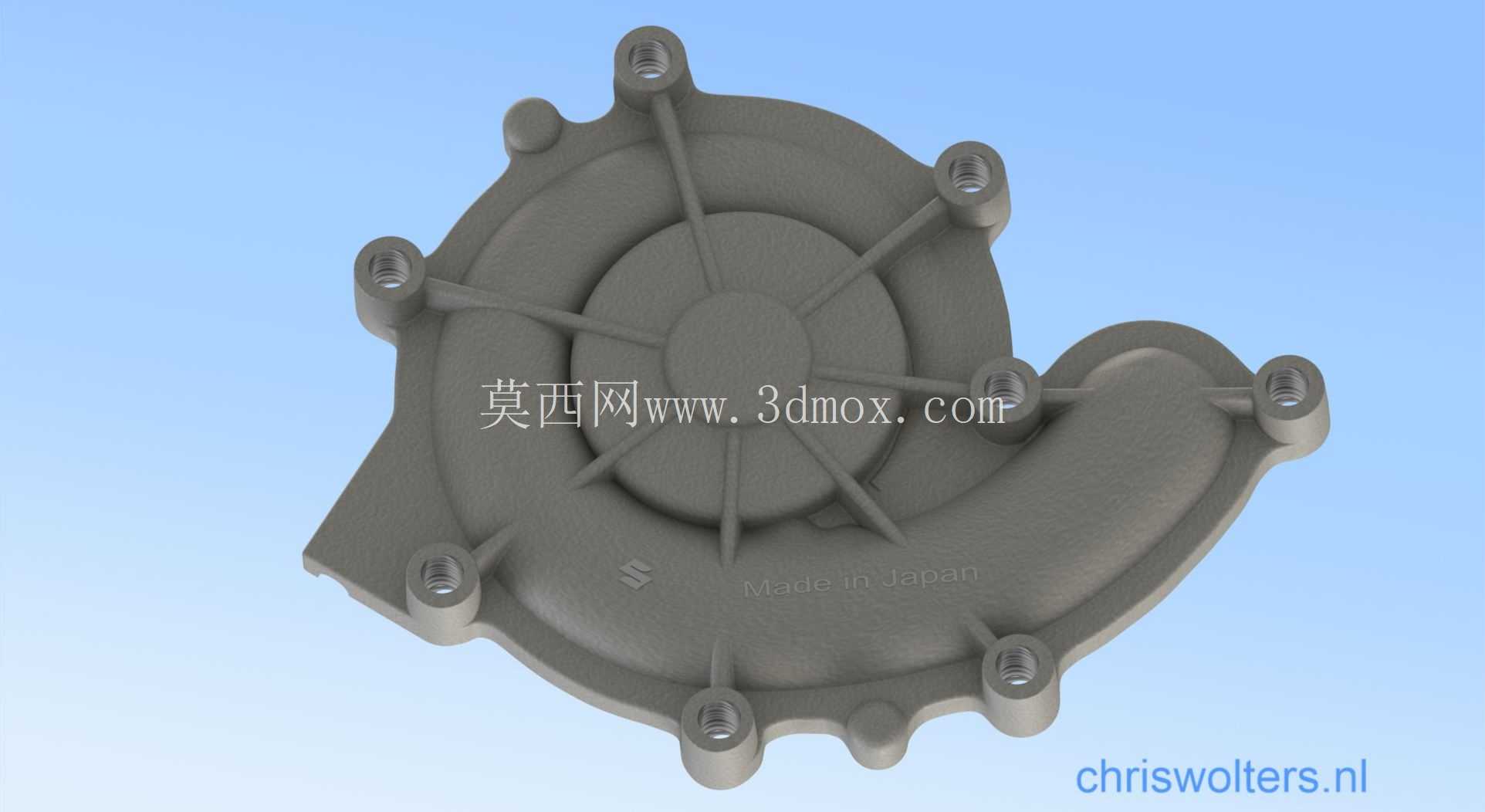

　　这款水泵端盖是大排量双缸摩托冷却回路的核心承压密封部件，主要适配经典直列三缸GT750车型的水冷循环系统，安装位置在发动机曲轴箱侧方的水泵蜗壳外侧，承担着密封泵腔、支撑水泵轴外端轴承、分隔冷却腔与外部空间的核心作用。从结构设计来看，端盖整体采用蜗壳随形的轮廓设计，外缘均匀分布8个带内螺纹的安装凸台，每个凸台都做了局部加厚处理，避免螺栓锁紧时端盖平面产生翘曲变形，凸台根部设计了均匀过渡的加强筋，既可以降低压铸成型时的壁厚差减少缩孔缺陷，也能提升端盖整体的抗振性能，匹配摩托运行时发动机带来的高频振动工况。

　　端盖中心区域设计有轴承安装沉孔，沉孔的同轴度公差直接影响水泵轴的运转稳定性，设计时特意将沉孔周边的壁厚做了等厚处理，避免压铸冷却时不均匀收缩导致的孔位变形，沉孔外侧的放射状加强筋从中心凸台一直延伸到外缘安装凸台，将螺栓锁紧力均匀分散到整个端盖平面，避免局部应力集中导致的密封面渗漏。端盖的密封面采用整体平面加工设计，没有额外的密封槽结构，安装时配合纸质密封垫实现泵腔的静密封，这种设计适配摩托冷却系统的低压工作工况，相比带O型圈槽的结构加工成本更低，同时也能满足日常使用的密封要求，密封面的平面度公差控制在0.05mm以内，避免压紧后出现局部间隙导致冷却液渗漏。

　　从安装边界来看，端盖的整体外轮廓最大直径约180mm，安装螺栓孔的中心圆直径约160mm，采用M6的标准螺栓进行锁紧，相邻螺栓孔的夹角均匀分布，保证密封面的压紧力均匀，端盖的出水侧延伸出弧形的流道结构，和水泵蜗壳的出水腔完全贴合，引导冷却液从泵腔流出进入发动机缸体的冷却水道，流道的内壁做了顺滑过渡设计，减少冷却液流动时的阻力损失，提升冷却循环的效率。设计过程中需要重点考虑压铸工艺的成型可行性，端盖的所有壁厚都控制在3-4mm之间，避免出现壁厚突变的位置，所有转角位置都采用R2以上的圆角过渡，既方便压铸时铝液的充型流动，也能减少应力集中的位置，提升零件的抗疲劳性能。端盖表面预留了车型标识的压铸标识位，不会影响零件的装配和使用性能，同时也能提升零件的辨识度。在实际使用场景中，这款端盖长期接触乙二醇基的冷却液，工作温度范围在-30℃到120℃之间，同时需要承受发动机运转时的振动以及冷却系统的0.1-0.2bar工作压力，因此材料选用压铸铝合金，兼具轻量化和足够的结构强度，表面不需要额外的防腐处理，铝合金本身的氧化层就能满足冷却液环境下的抗腐蚀要求。

　　在进行三维建模时，需要重点保证安装孔位的位置度、中心轴承孔的同轴度以及密封平面的平面度要求，所有的加强筋设计都需要兼顾结构强度和压铸工艺性，避免出现倒扣结构增加模具的复杂度，端盖的出水侧流道弧度需要和水泵叶轮的出水角度匹配，减少流体的冲击损失，保证冷却系统的循环流量满足发动机高负荷运转时的散热需求。这类摩托专用的水泵端盖和通用工业水泵端盖的设计差异较大，因为安装空间非常紧凑，需要在有限的轮廓范围内实现密封、支撑、流道引导的多重功能，同时还要兼顾轻量化要求，避免增加发动机的额外重量，设计时需要反复校核安装时和周边发动机部件的间隙，避免出现装配干涉，同时还要考虑维修拆装的便利性，螺栓的操作空间需要预留足够的扳手操作位置，不需要拆卸周边其他部件就能完成端盖的拆装和密封垫的更换。
