雅马哈JUPITER320毫米浮动盘式制动结构

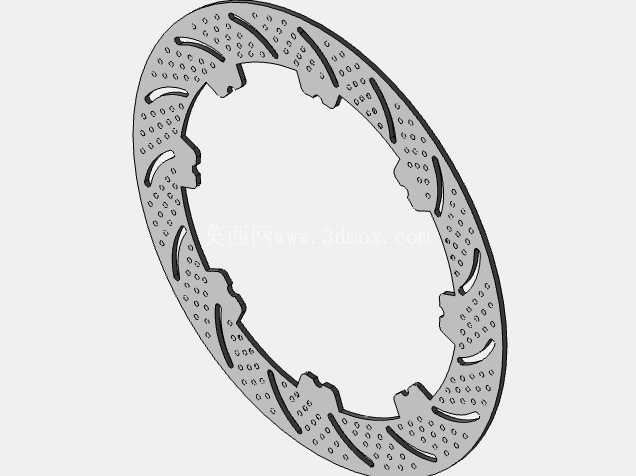

日常接触小排量通勤两轮车制动系统升级、原厂替换件开发的过程中，这类适配100-150cc排量段的浮动盘式制动器是非常常见的选型对象，它的核心安装边界锁定在PCD4x80mm的轮毂安装位，适配范围覆盖雅马哈Jupiter、Mio等多款主流通勤踏板、弯梁车型，也可通用于同安装孔位的同排量代步两轮车。从结构设计逻辑来看，这类浮动盘采用分体式结构是经过多轮工况验证的选择：中心板选用铝制T6材质，一方面利用铝合金轻量化的特性降低簧下质量，减少车轮转动惯量对操控灵活性的影响，另一方面T6处理后的铝合金强度足够承受制动过程中传递的扭矩载荷，不会出现安装位变形、开裂的问题；外制动环采用硬化不锈钢材质，是因为制动过程中摩擦片会持续对盘面施加压力并产生相对滑动，硬化不锈钢的耐磨性能远优于普通钢材，同时抗热衰退表现更好，在连续制动导致盘面温度升高的工况下，依然能保持稳定的摩擦系数，不会因为材质软化出现制动距离拉长、制动抖震的问题。

浮动连接的结构设计是这类制动盘区别于普通一体盘的核心特性，中心板与外制动环之间通过均匀分布的连接铆钉实现浮动连接，允许外制动环在受热膨胀时存在微小的径向、周向位移余量，避免一体盘在高温下因为热胀冷缩出现盘面翘曲、制动抖动的问题，这一点在城市通勤频繁启停、山路连续下坡制动的场景下优势尤为明显。盘面的开孔与波浪形开槽设计也并非装饰作用：斜向分布的开槽可以在制动过程中刮除摩擦片表面的磨屑，避免磨屑夹在摩擦片与盘面之间导致制动异响、摩擦系数下降；盘面密布的钻孔一方面可以提升散热效率，让制动产生的热量更快通过空气流通散出，另一方面可以在雨天行驶时快速破除盘面水膜，避免雨天制动时因为水膜润滑导致制动力骤降。

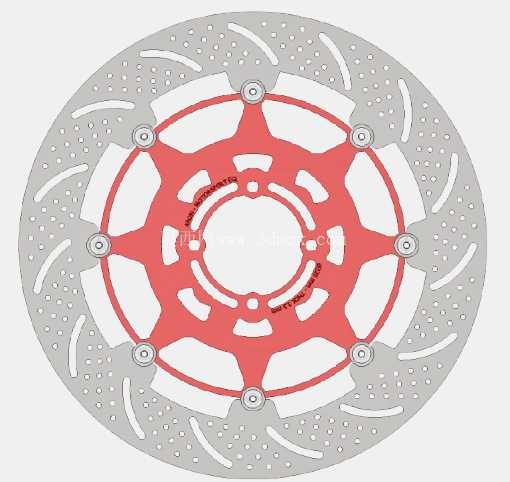

从实际安装适配的角度来看，320毫米的外径尺寸属于同排量车型里的升级规格，更大的制动盘半径可以提升制动力臂长度，在相同卡钳夹紧力的前提下获得更大的制动力矩，制动响应速度更快，也能降低制动时需要施加的手把力度，长时间骑行制动操作的疲劳感会明显降低。中心安装位的定位孔与连接孔采用同轴度公差严格控制，安装后盘面的端面跳动量控制在极小范围内，不会出现高速制动时车把抖动的问题。中心板的星形镂空结构在保证结构强度的前提下进一步去除冗余重量，六个连接点位均匀分布在中心板与外盘的连接圆周上，受力均匀分散，不会出现单点受力过大导致连接失效的问题。

在日常维修替换、改装升级的选型过程中，这类浮动盘的适配性需要重点核对安装孔位的PCD尺寸、中心定位孔直径、盘片厚度三个核心参数，只要这三个参数与原车卡钳、轮毂安装位匹配，就可以实现无损安装，不需要额外改动卡钳支架或者轮毂结构。外盘的摩擦面经过平面度精磨处理，与摩擦片的接触面积可以达到90%以上，磨合周期短，安装后不需要长时间磨合就能达到最佳制动效果。硬化不锈钢的外盘材质也具备更好的抗锈蚀能力，车辆长期在潮湿环境、雨雪天气行驶后，盘面不会轻易出现锈迹，避免因为锈迹导致的制动异响、摩擦面不平整问题。从结构设计的合理性来看，分体浮动结构也降低了后期维护成本，当外制动环磨损到极限厚度时，理论上可以单独更换外摩擦环，不需要更换整个制动盘，不过在民用通勤车型的实际使用场景中，整套盘片的使用寿命足够覆盖车辆多个保养周期，整体使用成本并不高。
