轻型乘用车盘式制动刹车片结构设计

　　日常做整车底盘制动系统匹配时，盘式刹车片是最先要敲定边界的核心部件，毕竟它直接决定了制动效能的热稳定性、连续制动衰退率还有踏板脚感的线性度，不像早年鼓式制动件那样受散热边界限制，现在主流轻型乘用车的前轮、甚至不少家用车型的后轮都全面切换了盘式制动结构，对应的刹车片设计要兼顾的工况边界比想象中复杂很多。先从实际装车场景说，这套刹车片适配的是常规浮钳式盘式制动器，日常行驶里，市区频繁启停的跟车工况下，制动衬片要承受0.1-0.3g减速度下的持续轻摩擦，这时候不能出现制动异响、低速轻踩抖动的问题；跑山路连续下坡的工况里，连续十几次以上的中度制动会让衬片表面温度快速攀升到300℃以上，这时候摩擦系数不能出现断崖式下跌，更不能出现衬片开裂、掉块的问题；高速紧急制动的工况下，减速度拉到0.8g以上时，刹车片和制动盘的贴合面积要保证在85%以上，不能出现局部偏磨导致的制动力左右偏差超标。

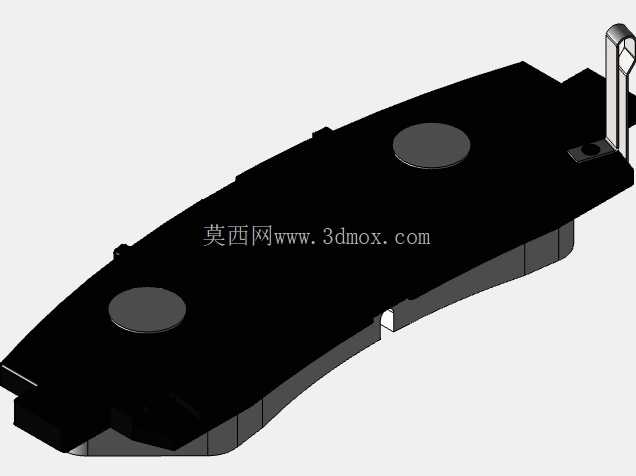

　　从结构设计的思路拆解，首先是钢背的结构设计，钢背作为整个刹车片的承载基体，材料选用的是高强度冷轧钢板，冲压成型后要做表面磷化处理来避免长期使用中的锈蚀问题，钢背上的两个圆形凸点是消音片的定位结构，安装时消音减震片会卡在这两个定位点上，避免制动过程中减震片移位产生高频振动异响；钢背端部伸出的金属报警片是机械磨损预警结构，当衬片磨损到剩余厚度不足2mm时，这个金属片会直接和制动盘接触，发出尖锐的摩擦异响，提醒驾驶员及时更换制动片，相比电子式磨损报警，这种机械结构的可靠性更高，不会因为线路故障出现误报或者漏报的问题。

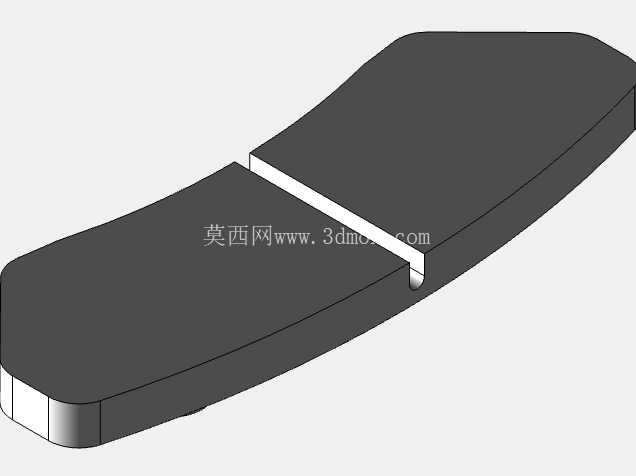

　　衬片部分的摩擦材料是整个部件的核心，设计时要兼顾摩擦系数稳定性、耐磨性、对偶件友好度几个维度，不能为了提升摩擦系数把材料做的太硬，那样会快速磨损制动盘，也不能太软导致衬片磨损过快、使用寿命过短；衬片和钢背之间的粘接层要经过高温压合工艺处理，保证在500℃以上的极端温度下不会出现衬片和钢背脱离的致命故障。再说到安装边界的尺寸控制，钢背的外形轮廓是严格匹配制动钳的内槽尺寸设计的，安装时钢背两侧的凸耳要卡在制动钳的导向槽内，保证制动时刹车片可以沿着导向方向平稳滑动，不会出现卡滞导致的拖磨问题；衬片的弧面曲率和配对制动盘的曲率完全一致，新件装车后不需要太长的磨合里程就能达到全贴合状态，避免刚换完刹车片时制动力不足的问题；钢背的厚度、衬片的总厚度都严格匹配制动钳的活塞行程范围，不会出现因为刹车片总厚度超标导致制动钳无法装配、或者厚度不足导致制动活塞伸出量过大出现漏油的问题。

　　很多新手建模的时候容易忽略几个细节：一是钢背上的报警片角度，这个角度要精准控制，既要保证磨损到极限位置时能准确接触制动盘，又不能在衬片厚度正常的时候提前刮到盘体产生异响；二是衬片上的倒角设计，衬片两端的倒角是为了避免制动过程中衬片边缘和制动盘的摩擦台阶产生撞击，减少制动时的顿挫感；三是钢背表面的平面度要求，整个钢背的平面度公差要控制在0.1mm以内，不然装车后会出现偏磨、制动抖动的问题。实际做结构验证的时候，还要考虑泥水、砂石等恶劣路况的适应性，刹车片和制动钳导向槽的配合间隙不能太大，不然砂石卡进去会导致刹车片回位不良，出现行驶中拖刹的问题，也不能间隙太小，不然泥水干涸后的积垢会把刹车片卡在槽里，导致制动失效。这套结构的设计没有什么特别花哨的结构，所有的细节都是围绕制动可靠性、NVH表现、使用寿命三个核心目标做的优化，每一处的尺寸公差、结构形状都是对应实际装车后可能遇到的工况问题做的匹配，做这类底盘安全件的三维建模，最核心的不是把外形画的像，而是要把每个结构对应的功能边界、安装配合要求、工况耐受能力都考虑到，不然建出来的模型只是个外形样子，根本没法用于实际的结构匹配、工艺开模或者性能仿真计算。
