铃木GT750摩托车起动离合器结构设计

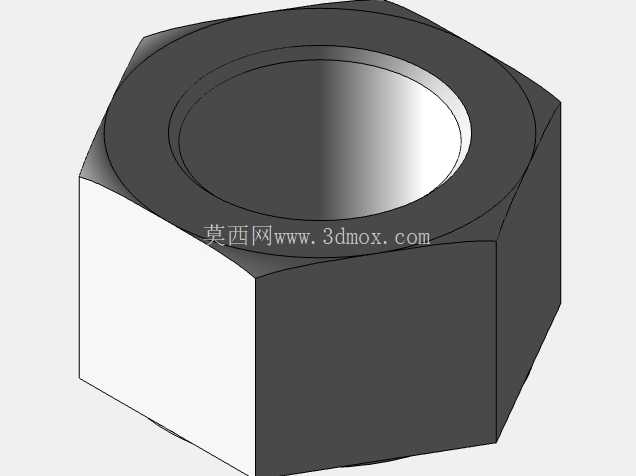

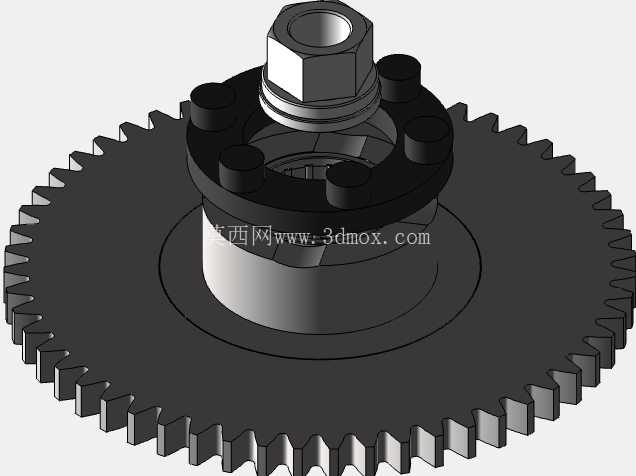

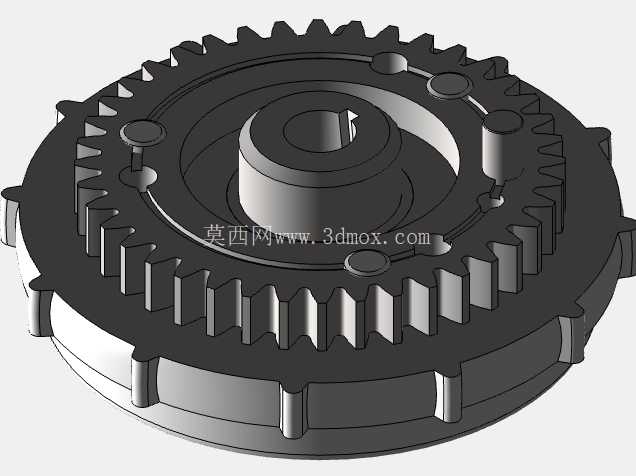

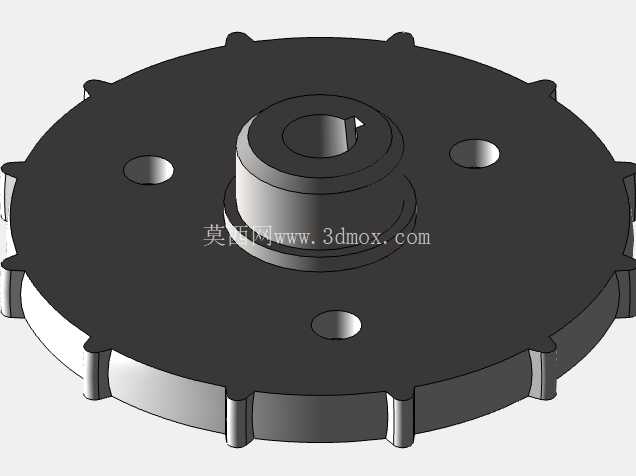

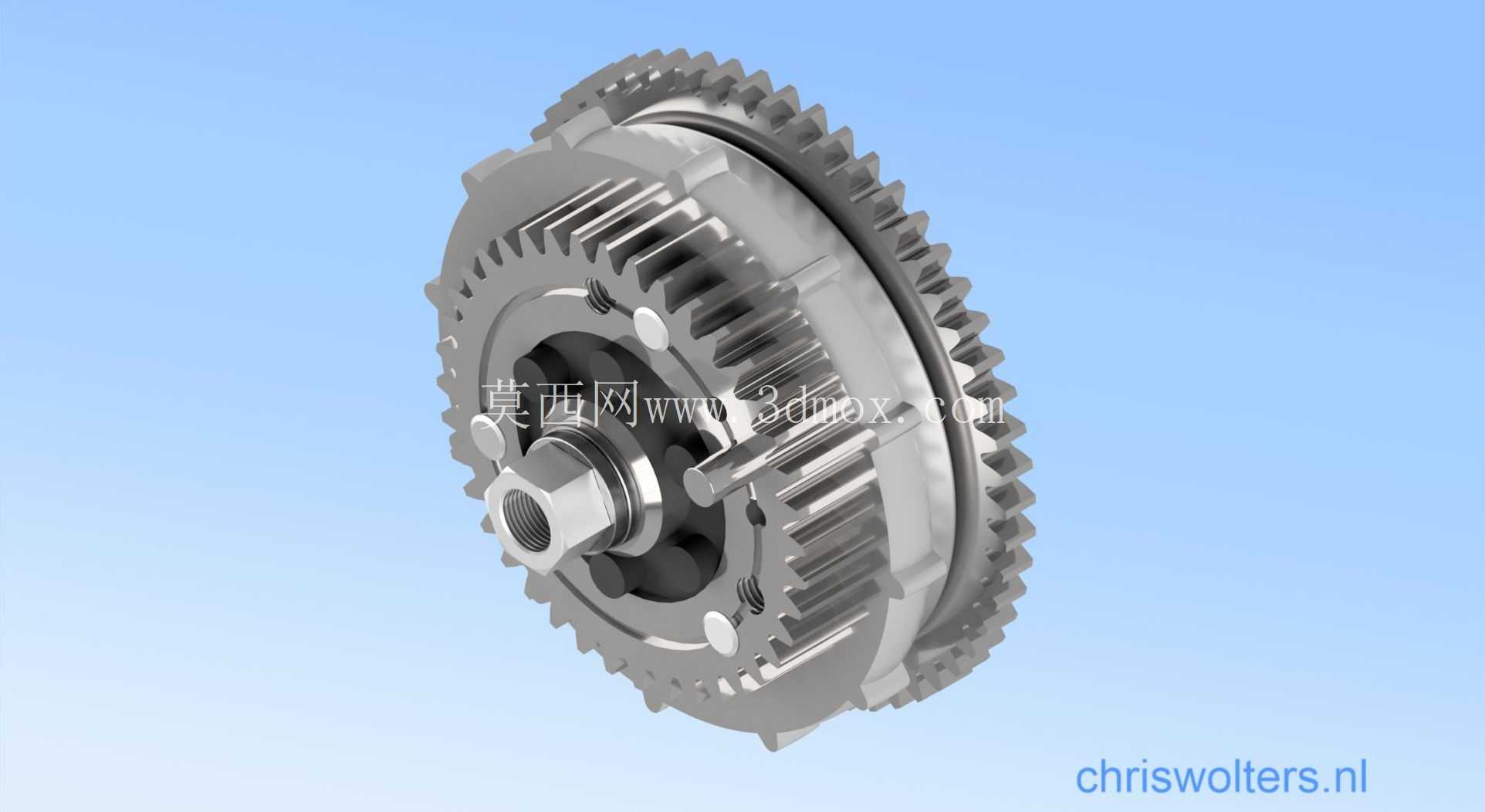

这款适配铃木GT750动力单元的起动离合器，核心安装基准为发动机曲轴输出端，是摩托车电起动系统中承担动力单向传递的关键部件，日常工况下需要在起动电机拖动与发动机自持运转两个状态间快速完成动力接合与脱开，避免起动电机被高速运转的发动机反拖造成部件烧损。从结构设计逻辑来看，该部件采用多片式摩擦副结合棘轮棘爪的复合传动结构，外圈集成大模数传动齿圈，与起动电机的减速输出齿轮直接啮合，内圈通过花键结构与曲轴实现周向固定，轴向依靠锁紧螺母完成位置锁定，安装时需要保证内圈花键与曲轴轴端花键的同轴度公差控制在0.02mm以内，避免运转过程中出现偏磨导致的打滑故障。

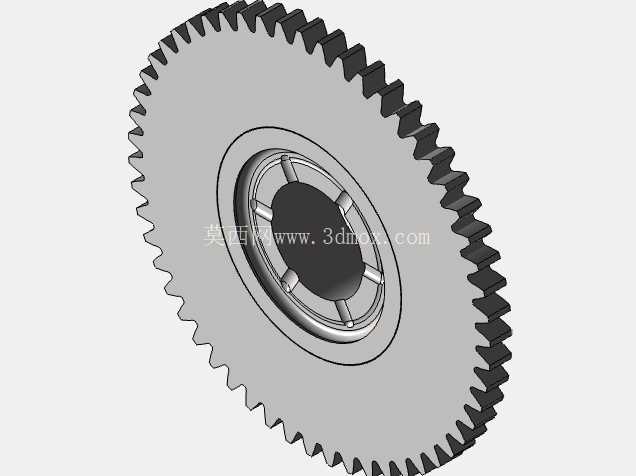

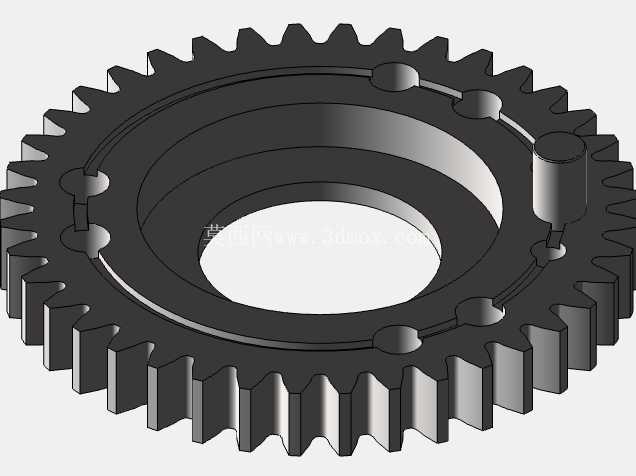

从实际应用场景出发，该离合器主要匹配大排量双缸摩托的起动工况，起动瞬间需要传递起动电机输出的最大扭矩，因此摩擦片组的压紧力设计经过多轮工况校核，常温下可承受的瞬时传递扭矩不低于45N·m，完全覆盖GT750发动机冷机起动时的阻力矩峰值。齿圈部分采用渐开线圆柱直齿设计，模数为2，压力角20°，齿顶圆直径根据传动比匹配设计为126mm，齿宽12mm，啮合侧隙控制在0.08-0.15mm区间，既保证传动过程中不会出现卡滞，也能避免侧隙过大导致的起动打齿异响。

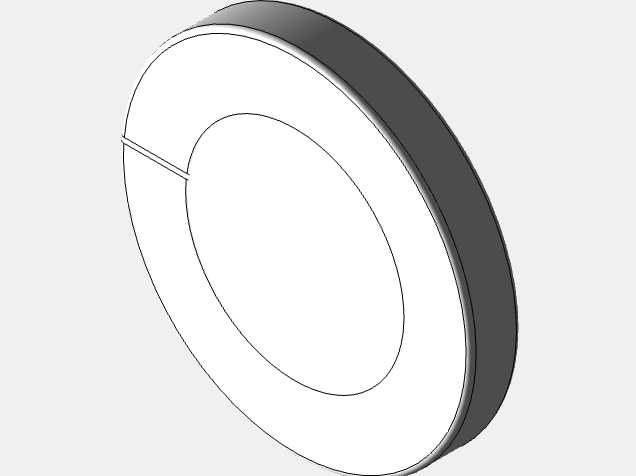

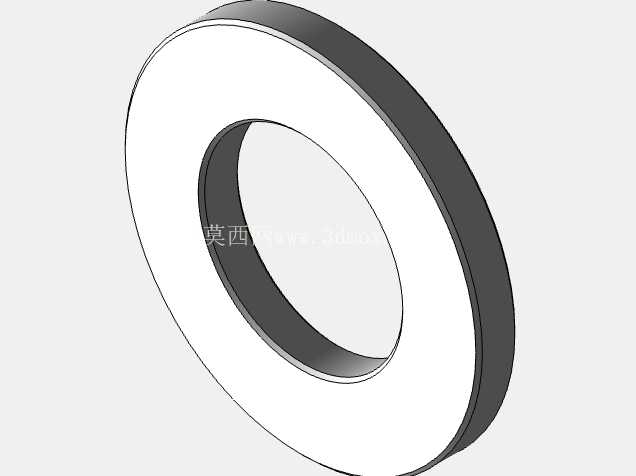

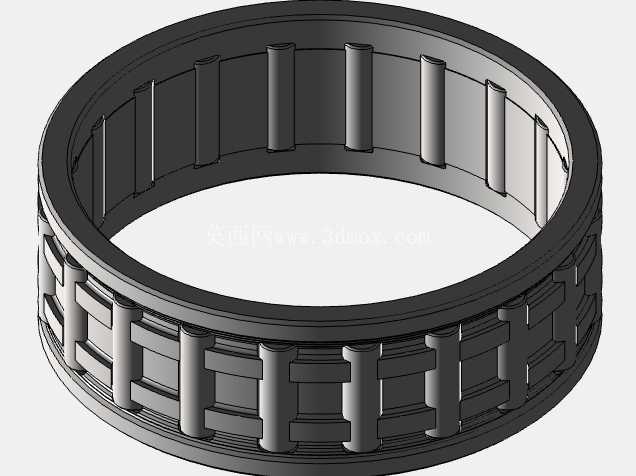

设计过程中重点考虑了高转速下的脱开可靠性，当发动机起动完成后曲轴转速超过起动电机输出端对应的匹配转速时，棘爪结构在离心力作用下自动脱离棘轮啮合面，此时外圈齿圈随起动电机停转，内圈随曲轴高速运转，两者之间无刚性接触，不会带来额外的运转阻力。摩擦片组采用钢基摩擦片与弹簧钢片交替叠装的结构，轴向总压紧量由碟形弹簧的预压缩量决定，装配时碟簧的压缩行程控制在1.2mm，既保证接合状态下的摩擦力矩足够，也能在动力反传时快速实现打滑保护，避免硬冲击打坏齿圈或起动电机轴。

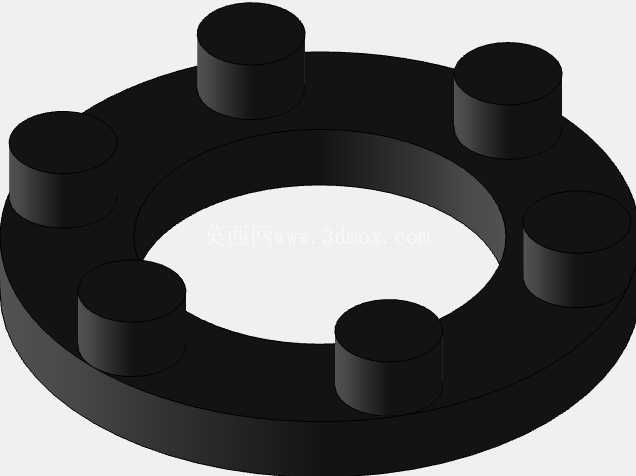

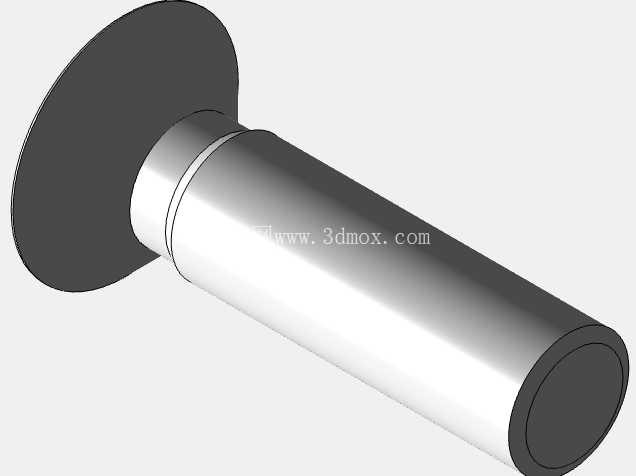

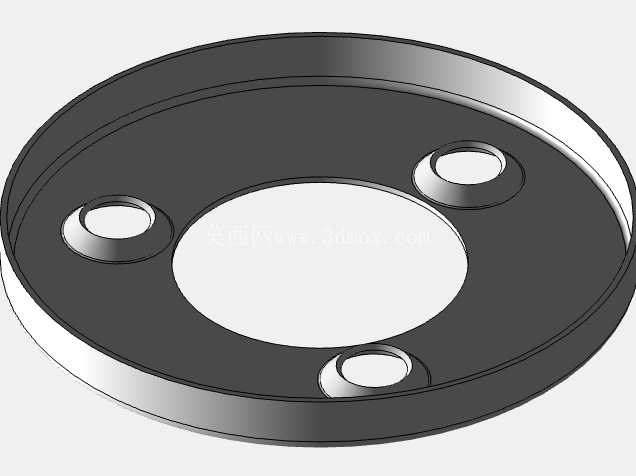

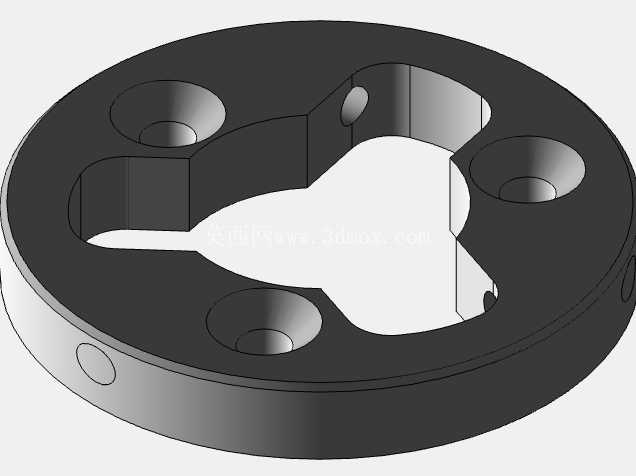

安装边界方面，该离合器的轴向总厚度为38mm，安装后与曲轴箱内侧壁的间隙预留3mm，与外侧起动惰轮的啮合重合度不小于1.2，保证传动平稳性。部件上的定位销孔用于装配时的初始相位对准，三个周向均匀分布的定位销同时承担摩擦片组的周向限位作用，避免摩擦片在接合过程中出现相对转动导致的偏磨。日常维护场景中，该结构不需要额外的润滑，依靠发动机曲轴箱内的飞溅机油即可实现摩擦副与啮合齿面的润滑，机油粘度适配10W-40规格的四冲程摩托车机油，不会因为机油粘度变化导致离合器接合卡滞或脱开不彻底。

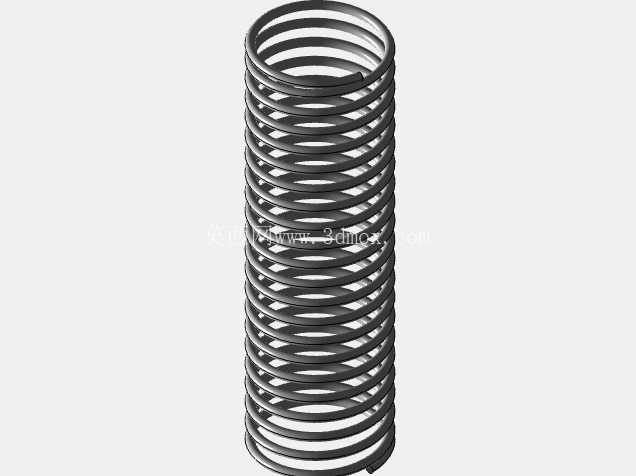

从结构强度校核角度，齿圈部分采用40Cr材料调质处理，齿面高频淬火硬度达到HRC45-50，可承受起动瞬间的冲击载荷，内圈花键部分采用20CrMnTi渗碳淬火，芯部韧性足够应对频繁起动带来的交变载荷，棘爪部分的复位弹簧采用不锈钢弹簧钢丝绕制，疲劳寿命不低于3万次起动循环，完全覆盖摩托车全生命周期的使用需求。整个部件的动平衡等级按照G6.3级设计，在8000rpm的最高工作转速下不会带来明显的曲轴振动，保证发动机运转的平顺性。
