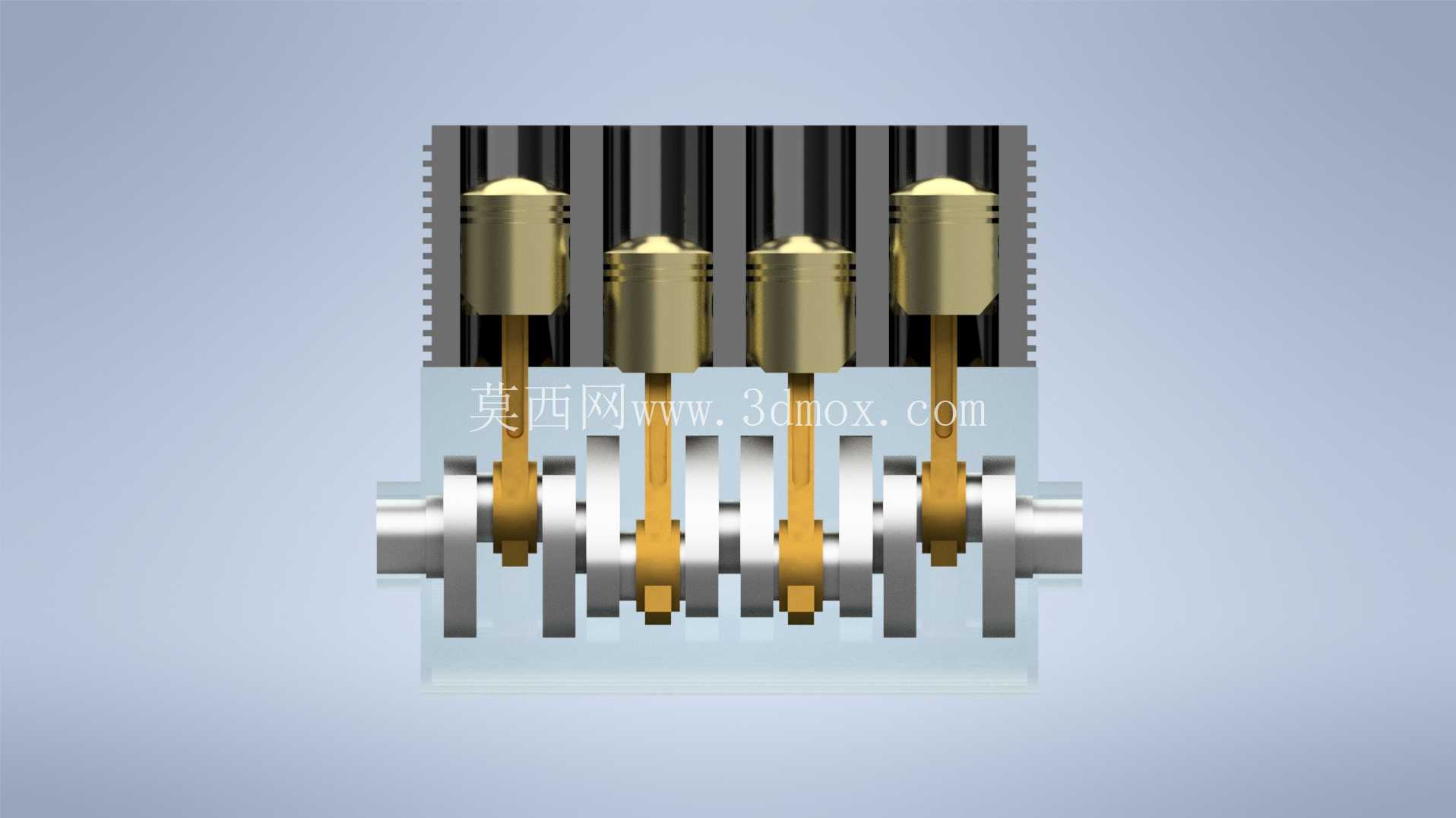

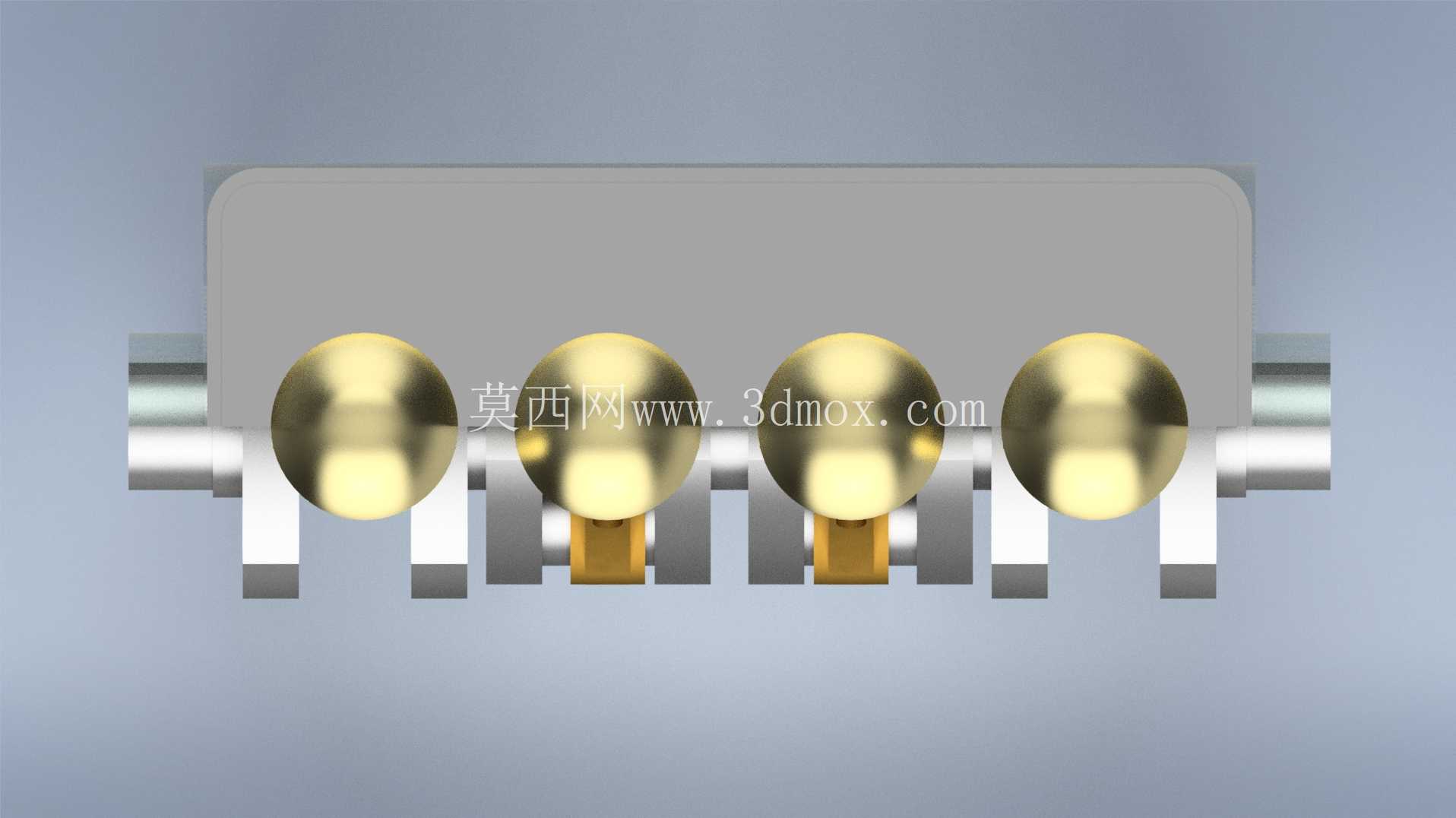

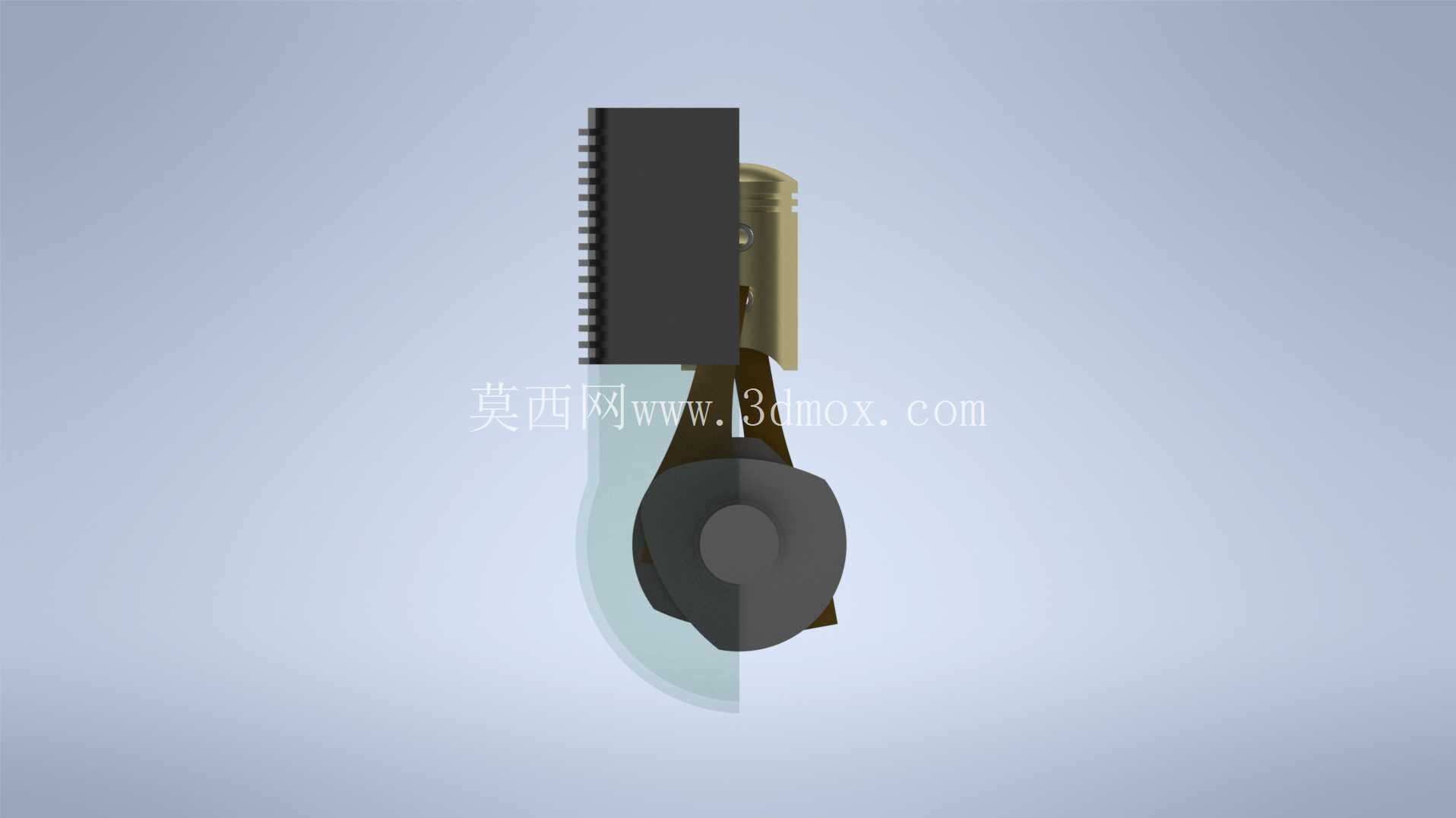

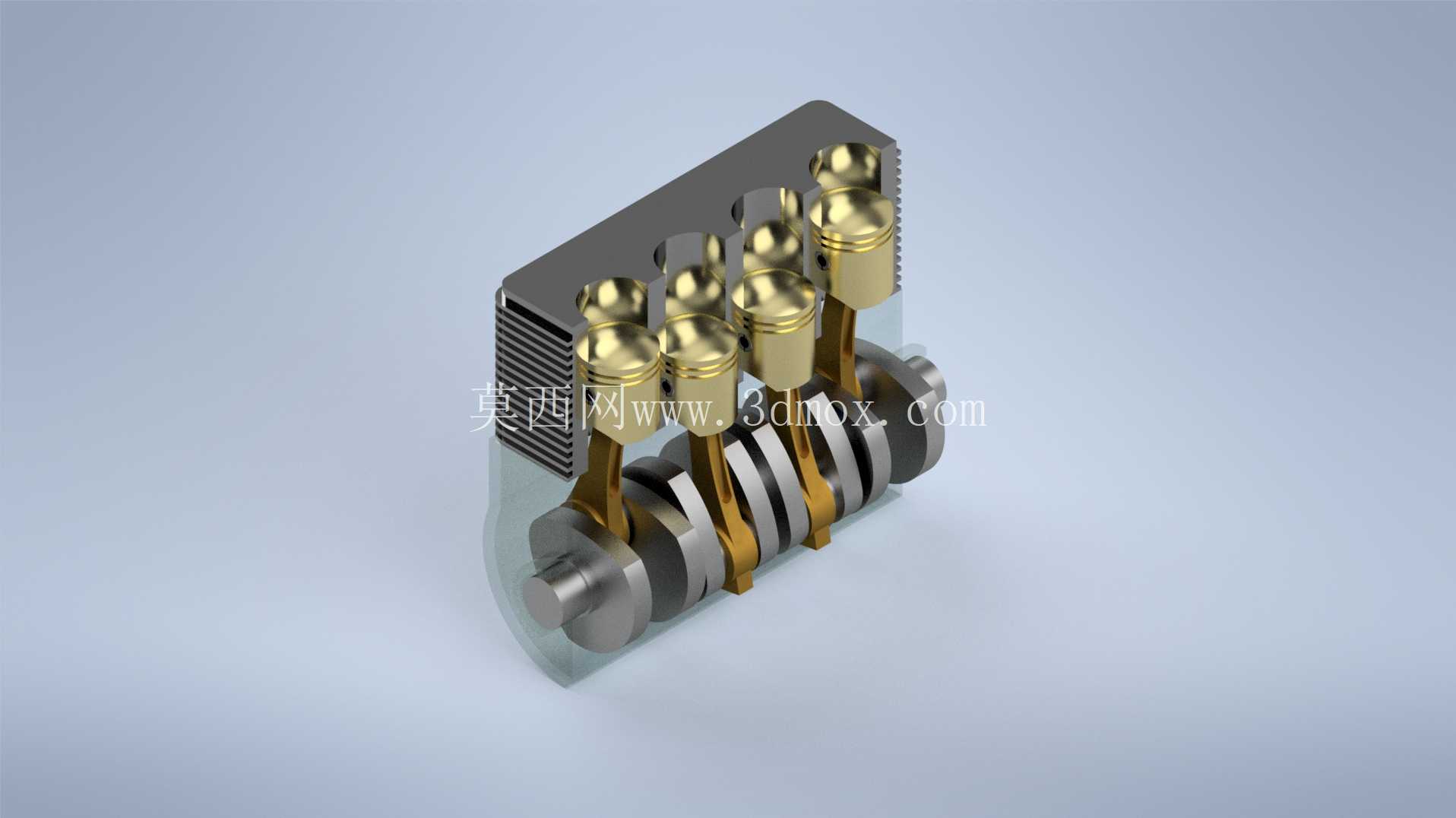

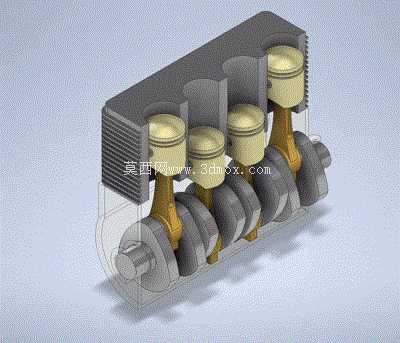

在乘用车动力总成研发、职业院校机械原理教学、小型动力设备改装验证场景中,直列四缸动力单元的结构拆解模型始终是核心参考载体,这套直列四缸结构的三维建模成果,完全围绕实际工程场景的核心需求搭建,没有冗余的装饰性结构,所有部件的配合关系都严格参照量产机型的工程公差逻辑设定。从实际使用场景来看,这类结构模型既可以作为高校机械专业讲解内燃机工作循环的具象教具,帮助学习者直观理解四冲程过程中曲柄连杆机构的运动时序,也能作为改装爱好者梳理动力传输路径、验证改装方案干涉情况的参考基准,甚至可以作为小型非道路动力设备开发初期的结构原型,快速验证缸体布局、曲柄配重的合理性。整套结构采用半剖视的展示逻辑,缸体部分做了透明化处理,不需要拆解模型就能直接观察到内部活塞、连杆、曲轴的配合状态,四个活塞沿缸体直列排布,对应四个独立的气缸腔室,活塞采用黄铜质感的材质区分,和钢制曲轴、铸铁缸体形成明确的视觉差异,方便快速识别不同功能部件的边界。设计过程中优先保证了运动逻辑的准确性,四个连杆轴颈的相位角严格按照直列四缸机1-3-4-2的点火顺序设置,转动曲轴时可以清晰看到四个活塞的上下止点位置完全符合做功顺序的时序要求,不会出现运动干涉或者时序错乱的问题。
曲轴部分集成了整体式平衡重,平衡重的配重角度和质量分布都参考量产机型的设计逻辑,能够抵消活塞往复运动产生的一阶惯性力,还原真实发动机运转时的动平衡特性,这一点对于教学场景下理解发动机振动来源尤为重要。安装边界层面,整套模型的缸体采用整体式龙门结构设计,曲轴沿缸体下部的主轴承座安装,主轴承盖的安装孔位、缸体上部的气缸垫贴合面都做了准确的结构还原,活塞环槽、连杆小头的活塞销安装位、连杆大头的剖分式轴承结构都没有省略,甚至活塞顶部的燃烧室凹坑造型都做了简化还原,能够直观呈现压缩行程中混合气的容纳空间。
不同于外观展示类的模型,这套结构在部件配合间隙上做了符合工程实际的设定,活塞和气缸壁之间预留了合理的配缸间隙,连杆大头和曲轴连杆轴颈之间、曲轴主轴颈和主轴承座之间都预留了轴承安装空间,完全可以导入动力学仿真软件直接做运动学模拟,不需要额外调整配合尺寸。对于三维建模从业者来说,这套模型的建模逻辑也具备参考价值,所有旋转类部件都采用中心轴对称的建模思路,缸体的散热鳍片采用阵列特征生成,曲轴的平衡重采用对称拉伸后做相位角度旋转,既保证了模型的参数化可编辑性,也控制了整体的面数规模,不会出现冗余特征导致的文件卡顿问题。
在机械原理教学场景中,这套模型可以配合动画模块制作四冲程工作循环演示动画,清晰展示进气、压缩、做功、排气四个行程中气门、活塞、曲轴的联动关系,相比二维原理图更具空间立体感,能够帮助学习者快速建立曲柄连杆机构的空间运动认知。在小型动力设备开发场景中,设计人员可以基于这套基础结构调整缸径、行程、曲轴半径等核心参数,快速衍生出不同排量的动力单元结构,不需要从零开始搭建曲柄连杆机构的基础模型,能够大幅缩短前期方案验证的周期。需要注意的是,这套模型聚焦于核心的曲柄连杆机构和缸体基础结构,没有集成配气机构、供油系统、冷却系统等外围部件,适合作为核心结构参考使用,如果要做完整的发动机整机建模,可以在这套结构的基础上拓展加装外围系统部件,其缸体顶面的安装平面、曲轴前端的动力输出端接口都预留了标准的安装匹配位置,能够兼容常规的外围部件装配逻辑。
- 上一篇:斯特林引擎结构装配三维设计方案
- 下一篇:内燃机活塞连杆组结构三维数模
- 全部评论(0)
- 模板大小: 12.35 MB
- 售价:5金币
- 下载次数: 246
- 系统要求: Autodesk Inventor,Rendering,STEP / IGES
- 软件分类: 发动机
