雅马哈TDM850摩托车发动机板结构

这款发动机板是适配雅马哈TDM850车型的动力系统核心承载构件，日常主要应用于大排量跨骑摩托车的动力总成装配场景，在整车结构里承担着固定发动机上部缸头组件、衔接排气歧管管路、强化动力单元刚性的核心作用，是摩托车动力模块与车架连接过程中不可或缺的结构件。从实际装车工况来看，该构件需要同时承受发动机运行产生的持续振动、排气歧管传导的高温热量、车辆加减速过程中的惯性载荷，因此在结构设计阶段做了多维度的针对性优化。

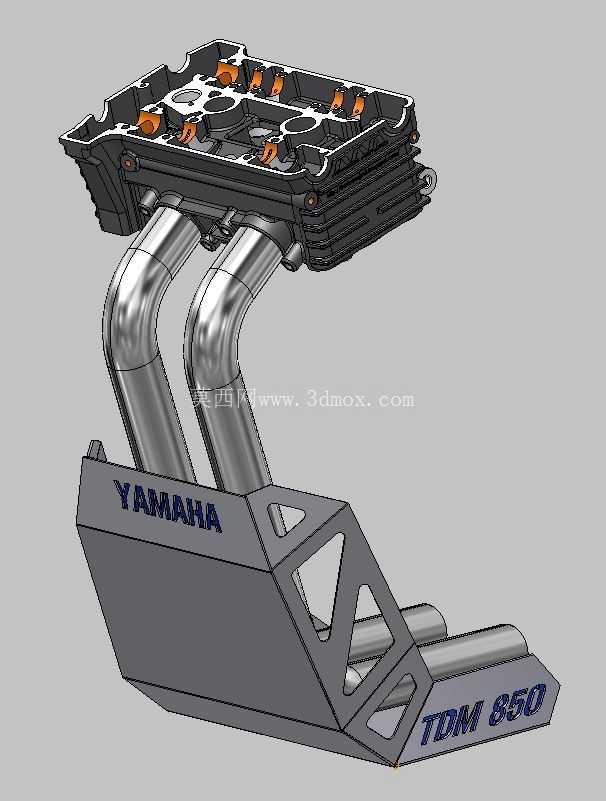

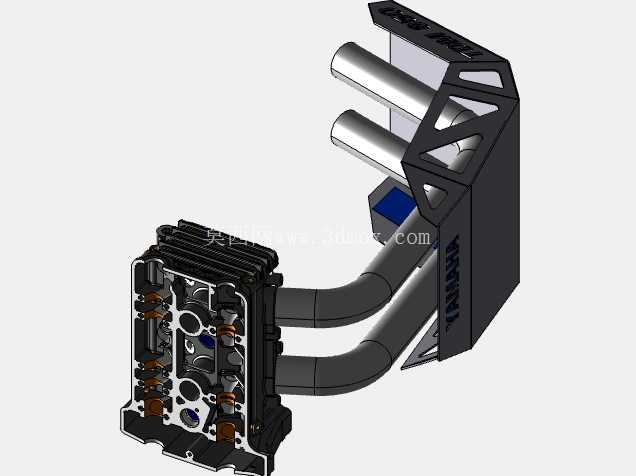

设计思路上，首先针对排气歧管的安装位做了定位精度强化，两根弯曲走向的不锈钢排气歧管通过法兰接口与缸头排气道精准对接，安装面预留了密封衬垫的压合边界，保证排气密封性能，避免高温废气泄漏影响周边部件。下部的承载基座采用了镂空桁架式结构，在保证整体结构刚性的前提下尽可能削减构件自重，避免给整车前部增加过多簧下质量，影响骑行操控表现。基座表面冲压成型的YAMAHA与TDM850标识并非单纯装饰，而是通过凹凸结构提升了基座平面的抗扭刚度，抵消发动机运行时产生的扭转应力。

上部缸头固定区域对应发动机的气门室、火花塞安装位做了避让开槽，橙色的密封压块位置精准对应缸头的螺栓紧固点，装配时可以通过这些压块均匀分散螺栓锁紧力，避免缸盖受力不均产生形变影响气门密封。构件两侧的延伸安装耳位对应车架的连接吊点，安装孔位的同轴度公差控制在0.1mm以内，保证动力总成与车架装配后不会出现装配应力集中，延长构件的疲劳寿命。

从安装边界尺寸来看，该构件整体宽度适配TDM850并列双缸发动机的缸头宽度，排气歧管的弯曲弧度经过空间校核，不会与车架前部的转向结构、前减震部件产生运动干涉，车辆转向打满角度时歧管与周边部件的安全间隙保持在15mm以上，避免行驶过程中出现部件磕碰。下部基座的最低点距离发动机油底壳的安全距离充足，不会在车辆通过颠簸路面时率先触地，同时预留了机油滤芯、放油螺栓的操作空间，日常保养维护时不需要拆卸该构件即可完成机油更换、滤芯拆装等常规操作。

材质选择上，基座部分采用高强度压铸铝合金材质，兼顾轻量化与散热性能，可以快速将排气歧管传导的热量散发到空气中，避免热量持续堆积影响发动机电控元件的工作稳定性；排气歧管采用不锈钢弯管工艺，管壁厚度均匀，能够承受排气高温带来的热胀冷缩形变，接口处的密封面经过精加工处理，平面度公差符合摩托车排气系统的装配要求。在实际维修替换场景中，该构件的安装孔位采用标准化设计，不需要对原车车架、发动机部件做额外改装即可直接装配，大幅降低了维修过程中的加工成本与装配难度，适配摩托车售后维修、改装升级等不同应用场景的使用需求。
