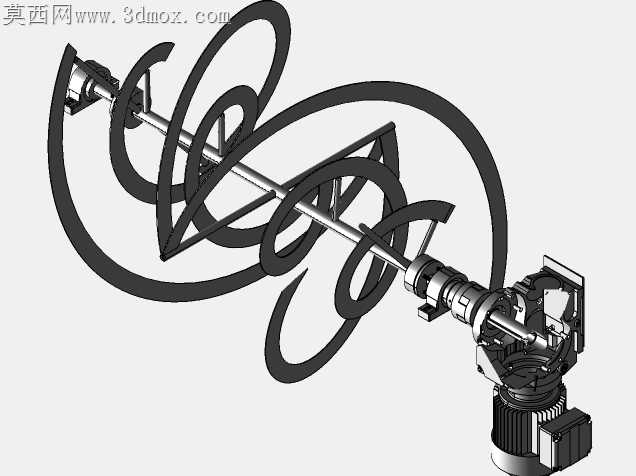

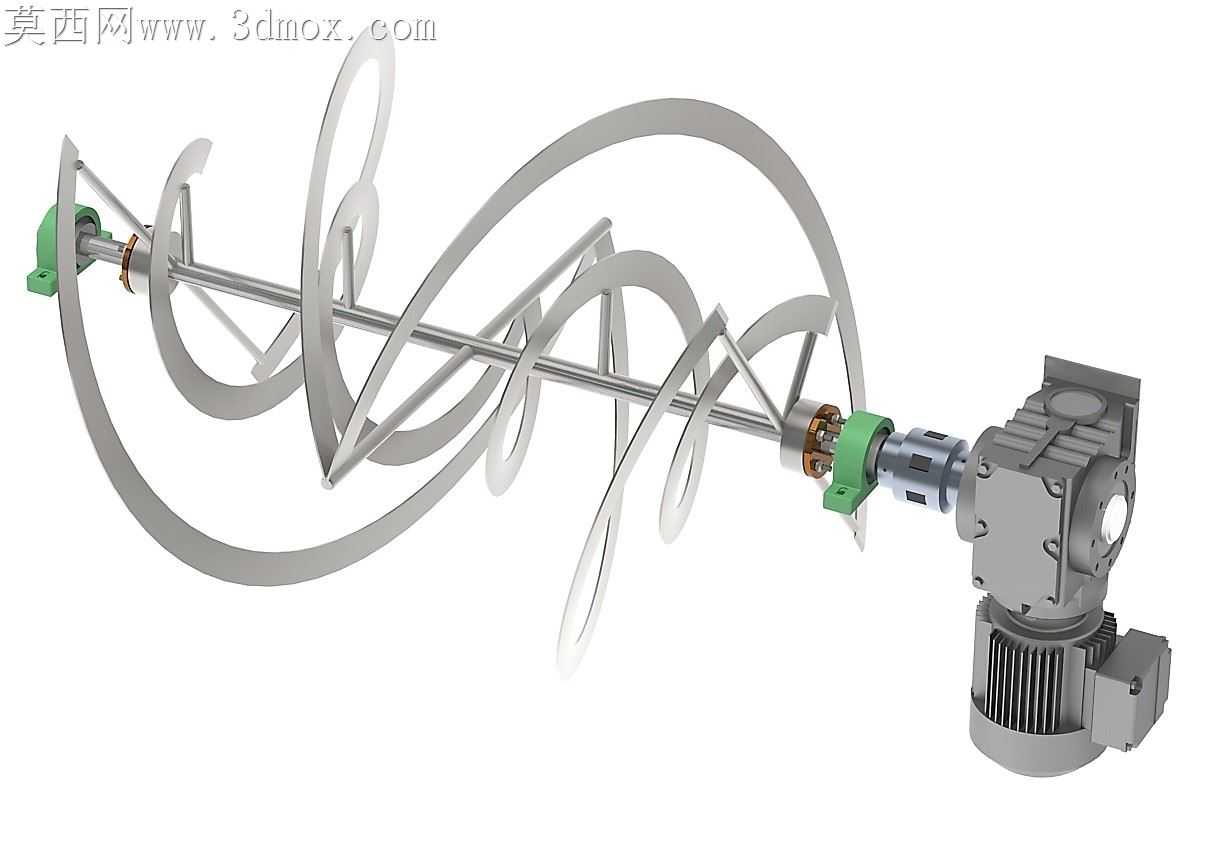

螺带式搅拌装置动力传动结构设计

粘稠物料搅拌工况下，传统桨叶搅拌常出现近壁面物料滞留、轴向混料不均的问题，这套螺带搅拌传动结构从加工适配角度做了全链路的细节打磨，每一处尺寸匹配都对应车间加工的实际落地要求。螺带桨叶的螺旋升角没有照搬通用设计参数，而是针对高粘度物料的轴向推送需求做了分段调整，靠近出料端的螺带升角收窄3度，避免物料在端盖处堆积堵料，螺带与中心轴的连接支脚采用铣削一体成型的结构，摒弃了传统焊接支脚易存料、焊缝腐蚀开裂的隐患，支脚与轴身的贴合面做了0.02mm的公差匹配，装配时无需额外修磨即可保证同轴度，减少现场安装的配作工作量。

动力端选用的斜齿轮蜗轮减速电机，输出轴与搅拌轴之间采用弹性柱销联轴器连接，柱销的橡胶缓冲套硬度选定为邵氏60度，既能抵消搅拌轴重载启停时的径向窜动，又不会因缓冲量过大导致轴端跳动超差，联轴器两端的锁紧螺母采用细牙螺纹设计，防松垫片的内齿卡入轴身的铣槽内，避免长期正反转工况下螺母松脱。轴端的密封座采用分体式结构，密封件更换时无需拆解整根搅拌轴，只需拆下密封端盖即可快速更换填料，大幅缩短设备维护的停机时间。

螺带的外边缘与搅拌筒内壁的间隙控制在3-5mm区间，加工时螺带外缘做了抛光处理，粗糙度达到Ra1.6，既避免刮蹭筒壁，又能带动壁面附着的物料参与混合，减少物料粘壁残留。中心轴的两端轴承座采用调心滚子轴承，可补偿轴身长距离加工带来的微小挠度误差，轴承座的安装基面做了刮研处理，接触斑点达到每平方厘米4个点以上，保证轴承运行时的受力均匀，延长轴承使用寿命。

整套传动结构的所有连接孔位都做了配钻铰制处理，螺栓采用8.8级高强度发黑螺栓，装配时涂抹螺纹锁固胶，避免振动工况下螺栓松动。轴上的键槽采用对称铣削加工，键与键槽的配合选用H7/k6过渡配合，既保证扭矩传递的可靠性，又方便后期拆解维护。针对搅拌过程中可能出现的过载工况，减速电机输入端预留了过载保护器的安装位，可直接匹配扭矩传感器实现过载停机保护，避免螺带卡料时烧毁电机。
