卫生级不锈钢隔膜阀结构设计

在制药、食品饮料这类对介质洁净度要求极高的生产场景里，管路中用于截断或调节流体的阀件，不能存在容易积料、滋生微生物的结构死角，这款隔膜阀的结构设计正是围绕这类严苛工况展开。不同于普通直通阀的阀芯与介质直接接触的结构，它采用隔膜作为截流元件，将阀体内腔与驱动机构完全隔离开，从根源上避免了阀杆密封处的润滑脂、金属磨损碎屑污染管路介质的问题，这也是它能在无菌生产工况中被广泛应用的核心原因。

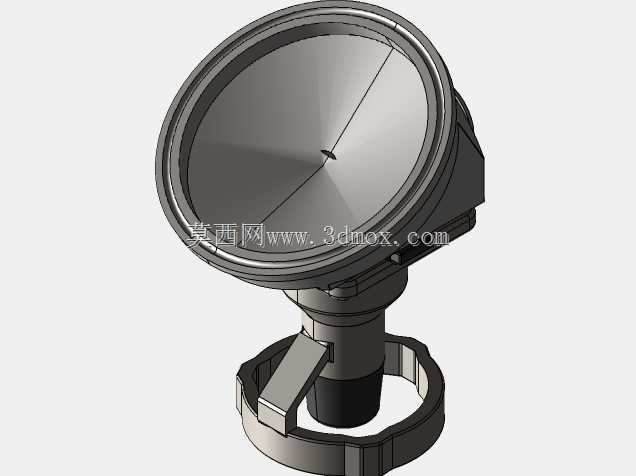

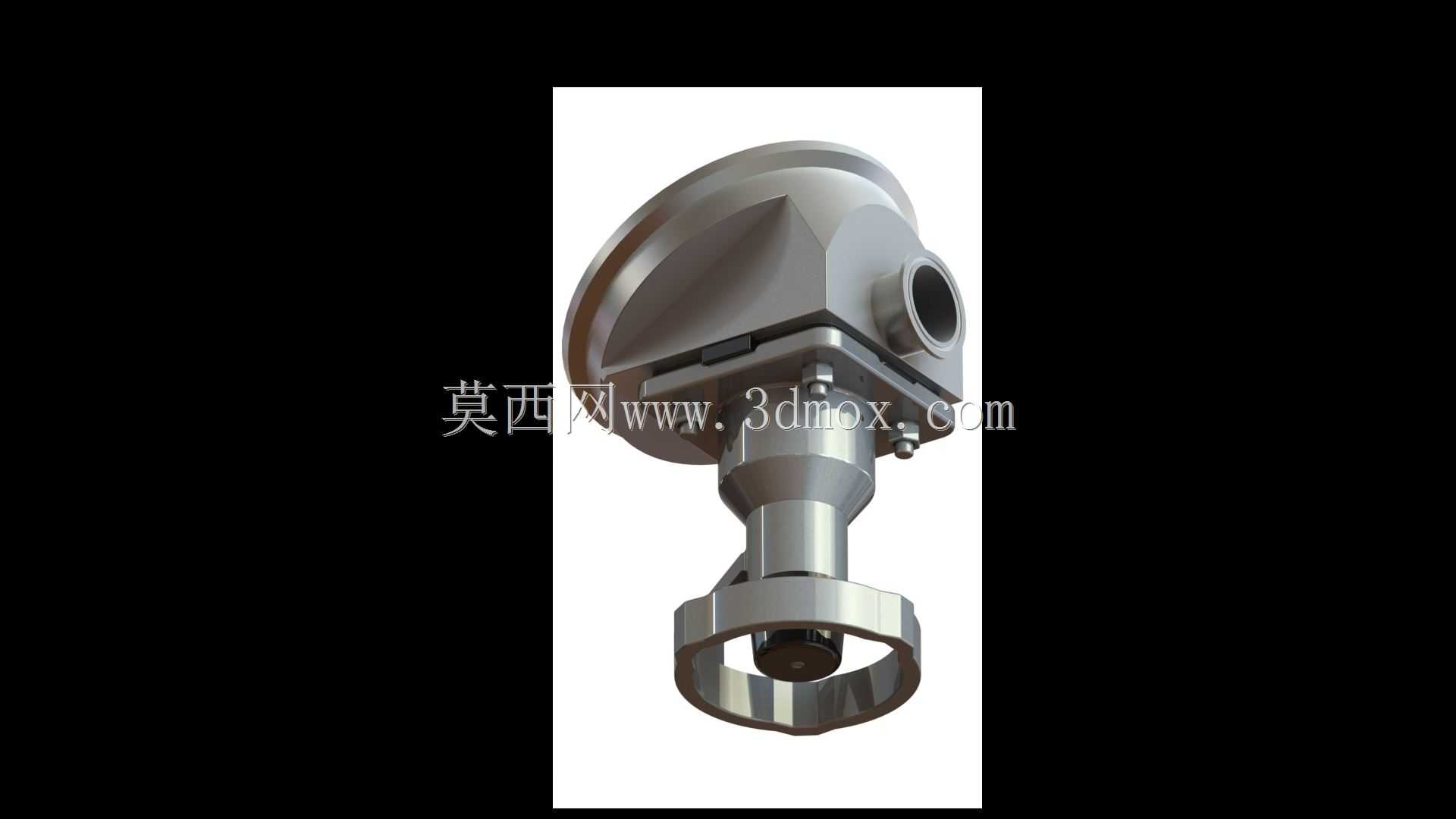

从实际安装场景来看，这款阀采用快装卡箍式连接结构，下端的环形卡接位适配标准卫生级管路接头，安装时无需焊接，只需匹配对应规格的卡箍与密封圈即可完成固定，拆装清洗的效率远高于法兰或螺纹连接的阀件，完全符合制药生产中定期拆洗、灭菌的管路维护要求。上端的侧通接口可根据工艺需求接入取样管路、排气支路或者压力检测元件，不用额外在管路上开孔加装接头，减少了管路的密封点位，降低了介质泄漏的风险。

设计过程中，阀体的过流部分采用了圆弧过渡的无死角结构，所有与介质接触的内壁面都做了镜面级抛光处理，没有残留介质的凹陷或直角缝隙，配合隔膜完全贴合阀座的截流结构，在阀门关闭时不会有介质滞留在内腔中，CIP在线清洗时清洗液可以完全冲刷到所有过流表面，不会形成清洗盲区。驱动部分的结构被隔膜完全阻隔在介质腔之外，阀杆的升降动作只带动隔膜产生形变来完成启闭，不需要让金属部件接触工艺介质，因此驱动部分的材质不需要满足卫生级要求，只需要保证结构强度与动作可靠性即可，在控制整体制造成本的同时，也避免了驱动部件磨损产生的杂质进入管路。

从结构尺寸的边界来看，这款阀的整体轴向长度适配同通径的卫生级管路安装空间，阀体上部的驱动头外径控制在合理范围内，不会在密集排布的管路中出现与相邻阀件、管路支架干涉的问题。下端卡接位的尺寸严格遵循卫生级卡箍接头的标准公差，和不同厂家生产的同规格快装接头都能实现可靠密封，不需要额外加工适配。侧通接口的中心高度与轴向位置也经过反复校核，在接入外接元件时不会和阀体本身的结构产生碰撞，外接管路的走向也能顺着侧接口的方向自然排布，不会产生额外的管路应力。

实际使用中，这款阀的操作力矩较小，通过上部的操作结构即可轻松完成启闭，不需要借助额外的加力工具，现场操作人员手动就能完成管路的通断操作。隔膜采用柔性耐腐蚀材质，在频繁启闭的工况下也能保持足够的使用寿命，更换隔膜时只需要拆开阀体的连接螺栓即可完成，不需要将整个阀体从管路上拆卸下来，大幅降低了维护的工作量与停机时间。针对有腐蚀性的介质工况，阀体采用316L不锈钢材质加工，耐酸碱腐蚀的性能可以满足大部分制药、食品工艺的介质要求，不会出现阀体锈蚀污染介质的问题。

在结构建模的过程中，需要重点关注隔膜与阀座的贴合面形位公差，保证阀门关闭时隔膜能完全覆盖阀座通径，不会出现内漏的问题；同时要校核阀杆的升降行程，既要保证阀门全开时隔膜不会被过度拉扯产生永久变形，也要保证全关时隔膜有足够的压缩量实现可靠密封。阀体的壁厚设计也经过强度校核，在承受管路额定工作压力时不会产生形变，保证密封结构的稳定性，所有连接螺栓的排布位置也要预留足够的扳手操作空间，方便现场拆装维护。
