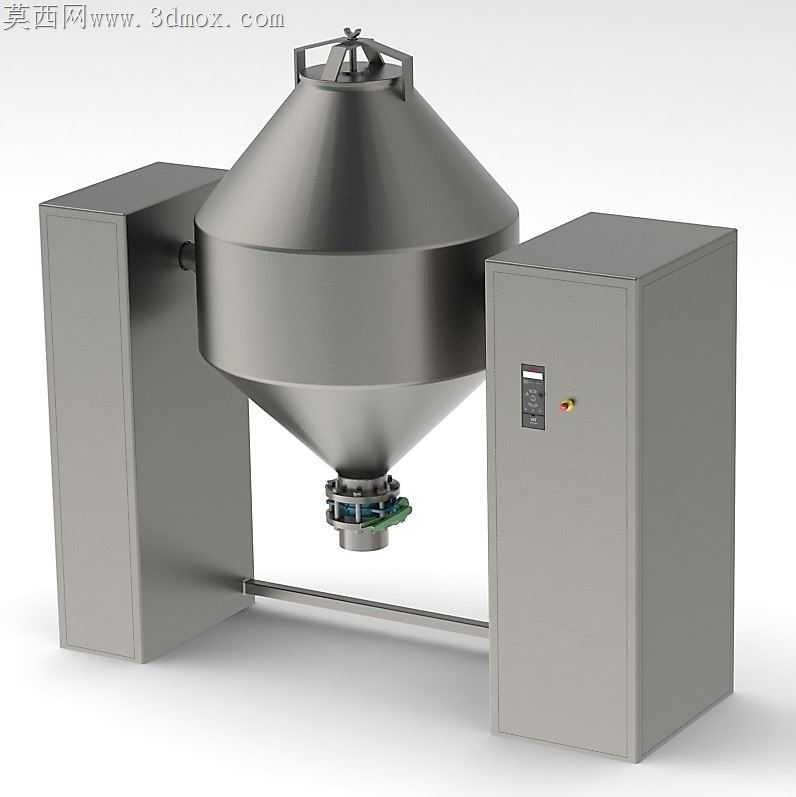

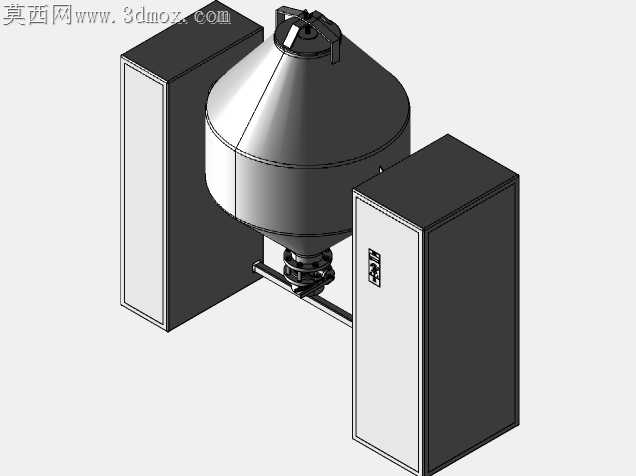

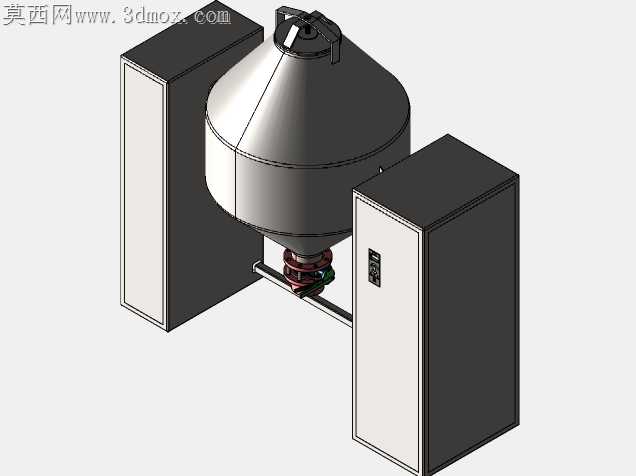

不锈钢双锥回转混合搅拌设备结构设计

粉体混料工况里最容易被忽略的出料残留问题，在这套双锥搅拌结构上做了针对性的锥角收敛设计。不同于常规直筒混料设备的积料死角，双锥罐体的上下锥面斜率经过反复校准，锥壁与出料口法兰的衔接处做了连续顺滑过渡，没有台阶或直角突变，混料结束后粉体依靠自重就能完全滑落，不会在锥壁粘附残留，省去了人工清罐的繁琐工序，也避免不同批次物料交叉污染。

两侧支撑座的同轴度公差是装配环节的核心控制点，罐体两端的回转轴颈如果同轴度偏差超过0.02mm，设备运转时就会出现周期性径向跳动，长期运行会加速轴承磨损，甚至引发密封件渗漏。这套结构在支撑座与机架的连接面预留了微调垫片安装位，现场装配时可以通过塞尺检测轴端跳动量，增减不同厚度的不锈钢垫片调整支撑座位置，不用对安装面做二次铣削加工就能把同轴度控制在允许范围内，大幅降低现场安装调试的难度。

罐体顶部的人孔锁紧结构没有采用常规的快开卡箍，而是设计了对称分布的旋转压爪，压爪的压紧面做了弧度处理，和人孔盖的密封压边完全贴合，锁紧时受力均匀，不会出现局部压不实导致的粉尘泄漏。人孔盖内侧和罐体内壁做了齐平处理，没有突出的螺栓或压块，混料过程中不会出现物料挂接的死角，清洗时也能直接冲刷到所有接触面。

出料端的密封结构采用了软硬组合的密封形式，靠近罐体一侧的四氟密封环直接接触物料，耐磨损且不会和粉体发生反应，外侧的橡胶密封圈承担辅助密封作用，两层密封之间预留了润滑脂填充腔，既能减少回转时的密封磨损，也能阻挡外界粉尘进入轴承腔。驱动侧的控制柜和罐体支撑座做了分体式布局，控制柜底部预留了减震垫安装位，设备运转时的振动不会传递到柜内的电气元件，避免长期振动导致接线端子松动或元器件故障。罐体表面做了镜面抛光处理，所有焊缝都打磨至与母材齐平，没有焊瘤或凹陷，既符合食品医药行业的卫生要求，也能减少物料在壁面的粘附概率。
