带数显功能的电池管理系统BMS壳体结构

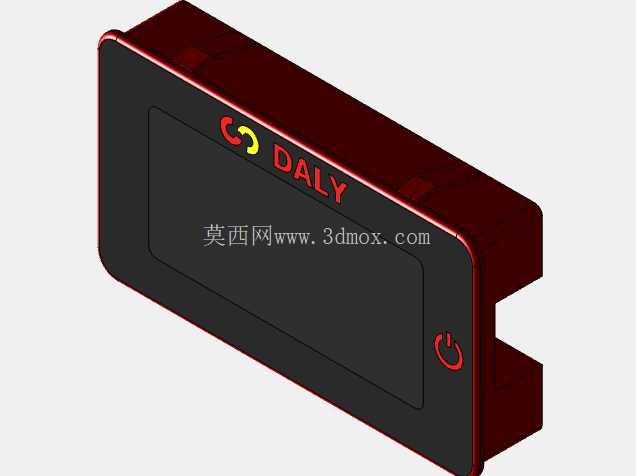

这款带显示功能的BMS壳体结构，主要面向储能电池组、低速电动车、户外储能电源等场景的电池管理单元配套使用，实际应用中需要嵌入到电池包的预留安装位内，既要满足内部电路板的防护需求，也要兼顾用户日常查看电池运行参数的操作便利性。从结构设计逻辑来看，壳体采用分体式压铸成型思路，主体边框做了圆角过渡处理，避免安装过程中剐蹭电池包内部的线束绝缘层，正面预留的矩形显示窗口刚好匹配1.3英寸OLED显示屏的安装尺寸，窗口周边做了0.8mm的下沉台阶，用于粘贴透明防护镜片，既可以阻挡灰尘、凝露侵入内部电路板，也不会遮挡显示区域的可视角度。侧边的电源按键开孔做了防水硅胶按键的适配沉台，按键按压行程预留1.2mm，避免长期按压出现卡滞问题。

从安装边界来看，壳体整体外形做了紧凑化处理，安装孔位分布在壳体四个边角，采用M3沉头螺丝固定，沉头深度1.5mm，螺丝安装后不会突出壳体表面，避免和电池包内部其他部件产生干涉。壳体内部做了多道定位筋条，筋条高度2.2mm，刚好卡住主控PCB板的边缘，不需要额外增加固定柱就能限制电路板的横向位移，同时筋条和壳体内壁之间预留了0.5mm的涂胶槽，组装时打密封胶后可以实现IP54级的防护能力，适配户外使用场景下的防泼溅、防尘需求。接线端的开孔位置做了线束导向斜面，方便组装时快速穿入采样线束、充放电连接线束，开孔边缘做了R0.3的圆角处理，避免长期震动磨损线束外皮造成绝缘失效。

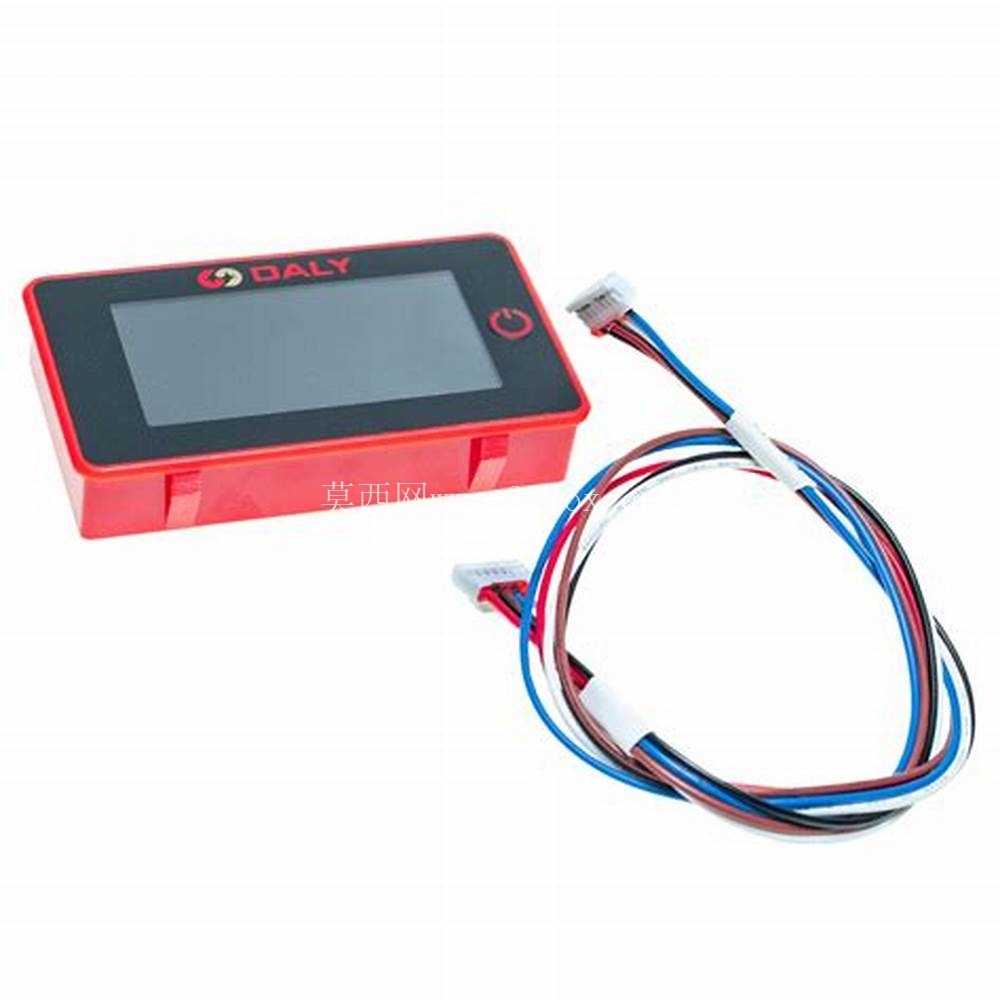

功能层面，这款结构对应的BMS单元可以实时采集电池组的单体电压、总充放电电流、电池包内部温度、剩余电量百分比等核心参数，所有参数通过正面的显示屏直接呈现，不需要外接上位机就能快速排查电池组运行状态，日常运维时不需要拆开电池包外壳就能读取数据，大幅降低售后排查的工作量。设计过程中针对压铸工艺的脱模需求，所有侧壁的脱模斜度控制在1.5度，既不会影响内部元器件的安装空间，也能降低压铸生产时的脱模阻力，减少壳体表面的拉伤缺陷。壳体表面做了喷塑处理，红色的端盖部分和黑色的主体部分采用双色搭配，既可以在设备内部快速识别BMS单元的安装位置，也能提升壳体的耐磨损、耐腐蚀能力，适配电池包内部可能存在的电解液微量挥发、凝露等复杂环境。

从结构强度角度考虑，壳体壁厚均匀控制在1.8mm，既不会因为壁厚过薄导致压铸时出现填充不足、冷隔缺陷，也不会因为壁厚过厚造成材料浪费、整体重量超标。显示窗口周边做了加厚的加强筋，避免安装过程中按压镜片导致壳体变形开裂，接线端的位置做了局部加厚处理，应对线束拉扯时的受力需求，长期使用不会出现接线端开裂的问题。内部的采样线走线槽做了分槽设计，强电走线路径和弱电信号走线路径之间预留了2mm的隔离筋，避免大电流充放电时的电磁干扰影响采样精度和显示稳定性。
