车载远程控制逆变器开关组件

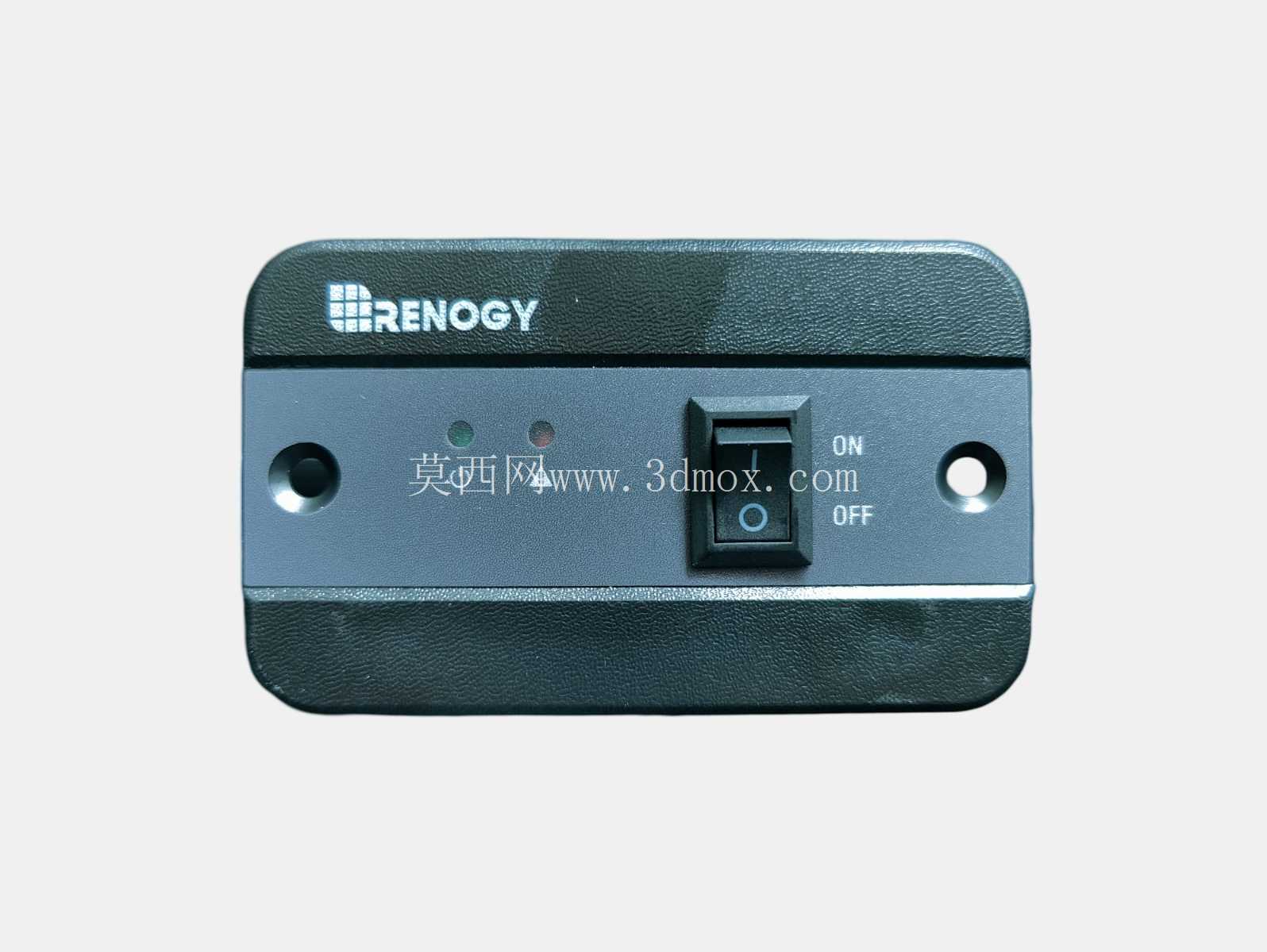

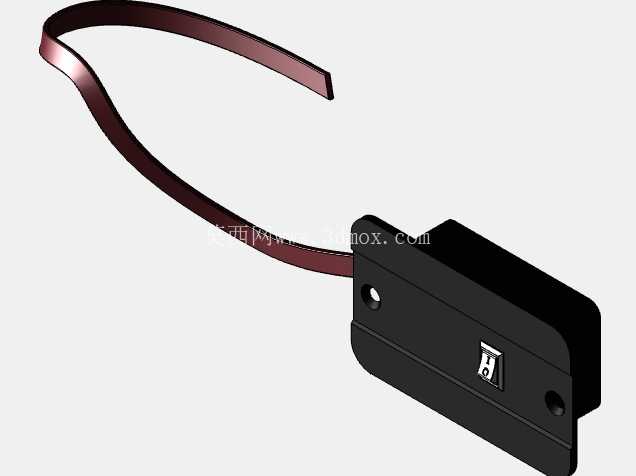

在车载离网供电系统的实际搭建场景中，这类远程开关组件是逆变器配套的核心操控部件，主要解决逆变器本体安装在车厢隐蔽、不易触碰位置时的操控便利性问题，常见于房车改装、户外作业车辆供电、车载应急电源系统等场景，用户无需探身到座椅下方、储物舱内部等逆变器安装位置，即可在驾驶区或常用操作区域完成逆变器的启停控制，避免频繁弯腰探身操作的不便，同时也能减少逆变器安装位置受限带来的操作干涉问题。从功能设计层面来看，该组件本体集成了状态指示与操作按键区域，正面预留的状态显示窗可直观反馈逆变器的工作状态，包括运行、故障等不同工况的指示，操作按键采用凸起式结构设计，带明确的触感反馈，避免行车过程中盲操作出现误触。连接部分采用一体化出线的线束设计，线束长度预留足够的布线余量，可适配不同车型的布线走向需求，线束外皮采用耐油、耐高低温的橡塑材质，可适应车厢内复杂的使用环境，避免长期使用出现线束老化开裂、绝缘层破损的问题，线束末端做了防拉扯的应力释放结构，在布线拉扯过程中不会出现线芯与本体连接处断裂的问题。从结构设计思路来看，本体外壳采用上下扣合的装配结构，边角做了圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能减少车辆行驶过程中震动带来的边角磕碰损伤。本体上预留的两个对称安装孔，可采用螺丝固定的方式安装在车辆中控台侧面、座椅侧边、储物格旁等平整安装面上，安装孔位的间距经过标准化设计，适配常见的车载配件安装孔距，无需额外打孔修改即可完成固定。安装边界方面，本体整体为方正的小型块状结构，厚度控制在较低范围，安装后不会突出安装面过多，避免影响周边部件的布置与人员活动空间，出线位置做了下沉式的走线槽设计，线束引出后可贴合安装面走向布置，不会出现线束过度弯折导致的线芯损伤。在实际选型适配过程中，这类远程开关需要匹配对应功率等级的Renogy系列逆变器，接线定义采用防呆设计，避免接插过程中出现正负极接反、信号接错的问题，外壳的防护等级满足车内使用的防尘防泼溅要求，可应对日常使用中少量饮水泼溅、灰尘积累的使用场景，无需额外做防水罩防护。结构建模过程中需要重点关注按键与外壳的配合间隙，既要保证按键按压的顺畅度，也要避免间隙过大进灰影响内部触点寿命，同时内部电路板的固定柱位置需要与外壳扣位精准对齐，避免车辆长期震动出现电路板移位、按键错位的问题。线束与本体连接处的密封结构也需要重点考量，采用软胶包覆的密封方式，既可以固定线束，也能避免灰尘、水汽从出线位置进入本体内部，提升组件的长期使用可靠性。
