车载50A DC-DC充电器结构设计

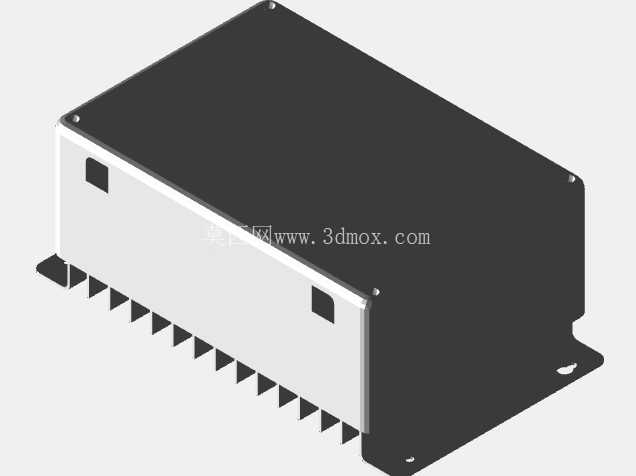

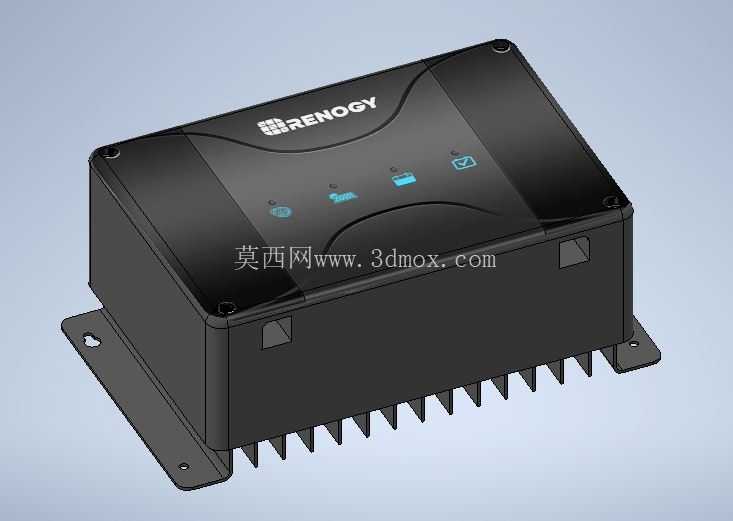

　　这款50A规格的DC-DC充电装置，核心应用场景集中在车载离网供电、房车储能补能、小型光伏储能系统的直流侧电压转换环节，主要承担不同电压等级直流回路间的电能转换与充电管控功能，可在车辆行驶过程中利用原车发电机输出的直流电能，为后置的储能电池组提供稳定的大电流充电输出，也可适配小型独立光伏阵列的直流输出，完成低压储能系统的充电管理。从结构设计层面看，整机采用对称式矩形压铸壳体布局，壳体四角预留沉头安装孔位，安装孔位的中心距经过标准化适配，可兼容市面主流车载电子设备的通用安装支架，安装边界预留足够的接线操作空间，壳体两侧的内凹曲面并非单纯的造型装饰，而是兼顾了壳体结构强度提升与手持安装时的握持防滑需求，同时曲面过渡能够减少压铸成型时的应力集中问题，降低壳体冷却过程中的翘曲变形概率。

　　壳体表面做了细磨砂质感的表面处理，既可以提升户外使用场景下的耐刮擦性能，也能减少强光环境下的反光干扰，中部的品牌标识区域采用微凸的平面设计，便于后续丝印或激光打标工序的定位加工。内部腔体的分隔设计充分考虑了功率器件的散热需求，功率MOS管、整流桥等发热器件的安装位直接贴合壳体侧壁的加厚散热区域，无需额外加装独立散热片即可满足50A大电流持续工作时的散热要求，腔体边缘预留密封胶条的安装槽位，可实现IP65级别的防护能力，适配车载、户外舱体等多尘、易溅水的安装环境。接线端口的布局设置在壳体两端的端面上，端口间距满足大电流线缆的弯曲半径要求，避免线缆过度弯折导致的接触不良问题，端口处的防呆结构设计可杜绝安装时的正负极接反风险。

　　从建模逻辑来看，整个壳体的分型面设置在壳体中部的曲面分界处，压铸模具的抽芯结构尽可能简化，侧抽芯行程控制在合理范围内，能够有效降低模具加工成本与量产时的成型不良率，壳体壁厚保持均匀过渡，所有转角处均做了适配压铸工艺的圆角处理，避免壁厚突变导致的缩孔、冷隔等压铸缺陷。安装孔位内嵌铜质嵌件，可反复拆装而不会出现铝制螺纹滑牙的问题，嵌件的定位结构在模具中做了精准的限位设计，保证嵌件安装后的同轴度公差满足装配要求。这款充电装置的功能特性上，内置的充电管控电路可实现多阶段充电曲线输出，能够适配铅酸、磷酸铁锂等多种常见储能电池的充电需求，壳体的屏蔽结构设计可减少大电流开关工作时的电磁辐射干扰，避免对车载其他电子设备造成信号影响。

　　在实际选型应用中，需要注意设备安装位置需预留至少10mm的周边散热间隙，避免紧贴其他发热部件安装，安装面尽量选择平整的金属支架表面，可进一步辅助壳体散热，提升持续大电流工作时的稳定性。整机的外形尺寸控制在紧凑的区间内，不会占用过多的车载安装空间，重量控制也兼顾了车载安装的承重要求，不会对安装支架造成过大的负载压力。
