一体式弯管结构弹性夹持工装

该弹性夹持构件采用单根金属线材弯折成型的整体式结构，没有额外的拼接焊缝、紧固件连接点位，从根源上避免了多零件装配带来的累积误差、连接松动风险，在小尺寸工件的快速夹持工位中适配性极强。从实际应用场景来看，这类构件常被布置在小型压铸件生产流水线的出料接驳位、小件装配工位的工件定位端，也可作为小型工装的快速压紧单元使用，针对厚度在0.5mm-3mm之间的薄壁冲压件、压铸件、塑料小件，能够实现单手操作的快速装夹与松脱，不需要额外配套扳手、螺丝刀等锁紧工具，单工位装夹动作耗时可控制在1秒以内，能有效提升小件批量加工的工位流转效率。

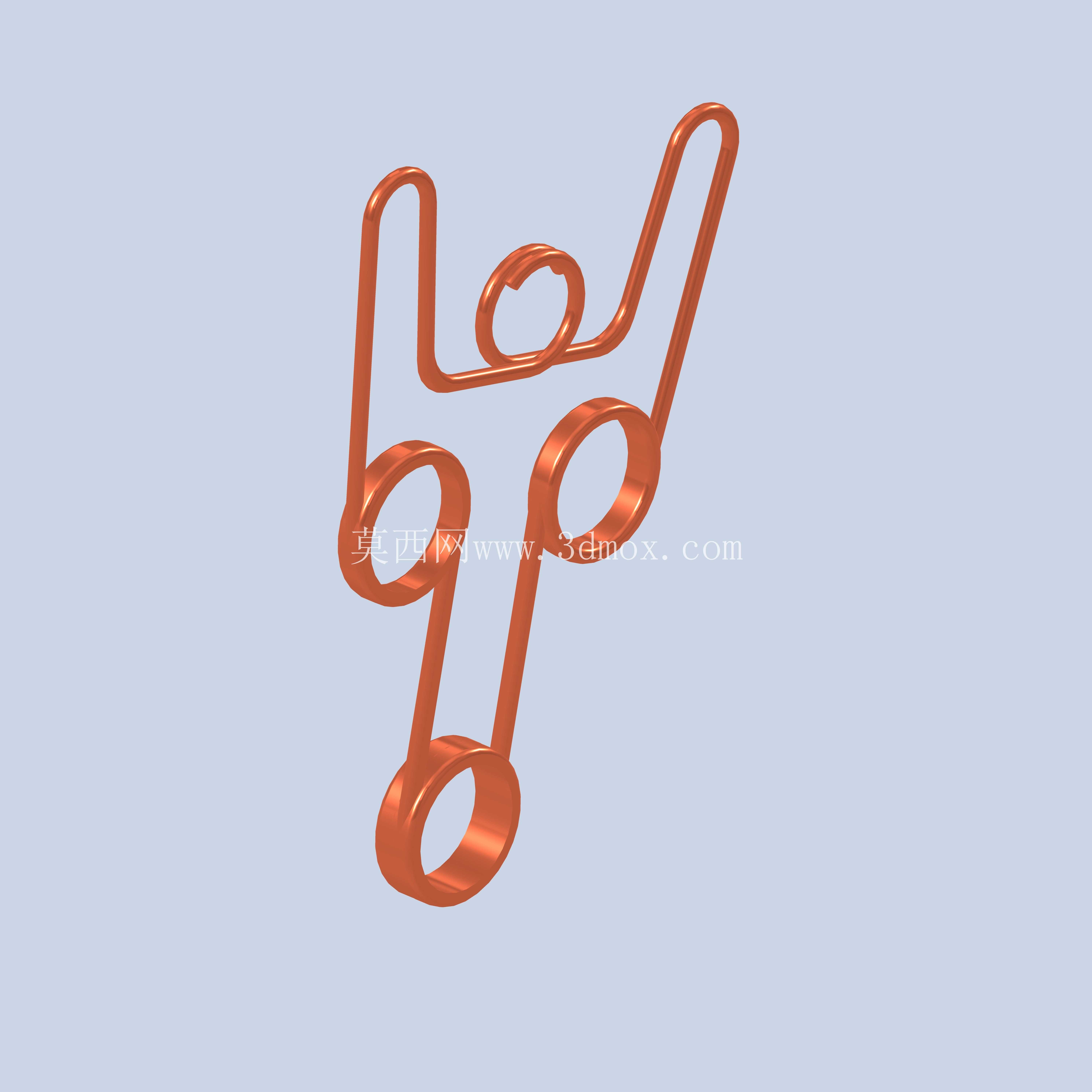

从功能特性上看，构件的三个环形圈结构承担了不同的功能作用：下端两个平行布置的环形圈为安装固定位，可直接穿入对应直径的定位销轴完成构件在工装基板上的固定，环形圈的内径公差按照H7级精度设计，与销轴配合后径向间隙控制在0.02mm以内，避免夹持过程中构件出现径向窜动；上端的小环形圈为受力触发位，按压该位置即可带动两个夹持臂向外张开，松开工件后依靠线材自身的弹性形变复位，提供稳定的夹持力；最上端延伸出的两个弯折臂为直接夹持工作面，臂端做了圆弧过渡处理，不会在被夹持工件表面留下压痕，适配表面质量要求较高的外观件加工场景。

设计思路上，整个构件的弯折路径经过反复迭代优化，所有弯折位置均采用大圆角过渡，避免线材弯折过程中出现应力集中导致的断裂问题，线材直径根据所需夹持力匹配，常规工况下选用直径2mm-4mm的弹簧钢线材即可满足10N-50N的夹持力需求，特殊大夹持力场景可更换直径5mm-6mm的线材并对应调整弯折半径，保证弹性形变区间处于材料的许用应力范围内，循环使用寿命可达10万次以上。外形尺寸方面，构件整体高度根据安装空间调整，常规款总高度控制在80mm-120mm之间，两个夹持臂的张开行程最大可达15mm，安装时两个固定环形圈的中心距按照标准工装孔位设计为20mm-40mm，可直接适配现有通用工装基板的孔系布局，不需要额外加工定制安装孔，降低了工装改造成本。

安装边界上，该构件的固定端需要保证销轴的轴向固定可靠，避免构件在反复开合过程中沿销轴轴向窜动脱落，夹持工作面的开合路径上不能有其他结构干涉，按压触发位需要预留至少10mm的操作空间，方便操作人员按压触发。在压铸模具的配套工装中，这类夹持件常被用来固定模具内的小型嵌件，合模前将嵌件卡在夹持臂之间，合模过程中熔融金属注入型腔的压力不会让嵌件发生位移，开模后工件随顶出机构脱出时可直接克服夹持力完成取件，不需要额外的松夹动作，大幅简化了嵌件压铸的操作流程。相较于传统的螺丝压紧、气缸夹紧结构，这种一体式弹性夹持构件没有易损的活动零件，不需要定期维护更换密封件、紧固件，在多粉尘、多油污的压铸车间环境中适应性更强，不会因为碎屑卡滞、油污粘连出现夹持失效的问题。
