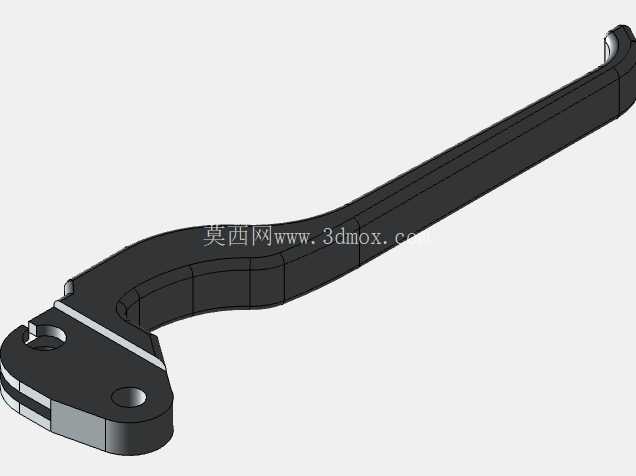

摩托车操控系统离合器操纵手柄结构

作为两轮摩托车操控系统的核心执行构件，这款离合器操纵手柄直接决定骑乘过程中动力通断的操控手感与可靠性，日常通勤、山路压弯、赛道竞速等各类骑乘场景下，骑手每一次捏合、松开的操作反馈，都和手柄的结构设计直接挂钩。从实际装车的功能逻辑来看，手柄以安装端的销轴孔为旋转支点，形成典型的杠杆增力结构，捏合端的力经过杠杆比放大后，拉动离合器拉索触发离合器片的分离动作，切断发动机与变速箱之间的动力传输，让骑手可以完成平稳换挡、临时停车等操作，松开手柄后在离合器回位弹簧的拉力下，手柄自动回位，离合器片重新结合恢复动力传输，整套动作的流畅度完全依赖手柄的结构精度。

设计过程中首先要匹配对应车型的安装边界，安装端的两个同轴销轴孔尺寸公差控制在IT8级，保证和车把支座的销轴配合间隙在0.1mm以内，避免长期使用后出现松旷晃动感；销轴孔旁的定位凸台高度经过反复校核，刚好贴合支座的限位面，限制手柄的最大回位角度，防止回位过度导致拉索脱出。手柄的握持段采用符合人体工程学的弯曲弧度，从安装端到握持末端平滑过渡，曲率半径适配成年男性手掌自然弯曲的形态，捏合时整个指腹可以均匀贴合手柄表面，不会出现局部应力集中硌手的问题，长时间骑乘操作也不容易产生手部疲劳。

考虑到摩托车户外使用的复杂工况，手柄主体采用压铸工艺成型，材料选用常用的铝合金材质，兼顾结构强度与轻量化需求，整体壁厚控制在3-5mm之间，受力集中的销轴安装区域局部加厚到8mm，同时设置加强筋从安装端一直延伸到握持段中部，提升整体抗扭强度，即使发生低速倾倒，手柄也不会轻易断裂失效。握持段表面设置细微的防滑纹理结构，雨天骑行手部沾水的情况下也能保证足够的摩擦力，不会出现打滑脱手的问题。手柄末端的拉索安装槽采用圆弧过渡设计，拉索安装后运动过程中不会出现硬折角，有效延长拉索的使用寿命，槽口的限位结构可以牢牢卡住拉索端头，捏合过程中拉索不会从槽内脱出。

从安装适配性来看，这款手柄的安装孔距、旋转角度范围、拉索安装位尺寸都和主流跨骑车型的离合器支座完全匹配，不需要额外修改就可以直接替换装车，捏合行程控制在20-25mm之间，符合绝大多数骑手的操作习惯，杠杆比设置在1:4.5左右，捏合力控制在15-20N，既不会因为力太小导致误触发，也不会因为捏合力过大造成操作费力。结构设计上充分考虑压铸生产的工艺要求，所有转角处都设置R1-R2的铸造圆角，避免应力集中的同时也方便压铸模具的脱模，壁厚均匀过渡防止压铸过程中出现缩孔、冷隔等缺陷，成型后只需要简单的去毛刺、表面氧化处理就可以直接装车使用，量产加工的良品率可以稳定在95%以上。

实际装车测试中，这款手柄在-20℃到60℃的环境温度下都能正常工作，不会因为低温变脆或者高温变形，经过10万次捏合循环测试后，销轴孔的磨损量小于0.05mm，杠杆比没有发生明显变化，操控手感和全新状态基本一致。手柄的外形轮廓经过多轮优化，在保证结构强度的前提下尽可能缩减不必要的冗余结构，整体重量控制在80g左右，不会给车把增加额外的负重，同时外观线条流畅，和整车的运动风格保持协调，不会有突兀的违和感。
