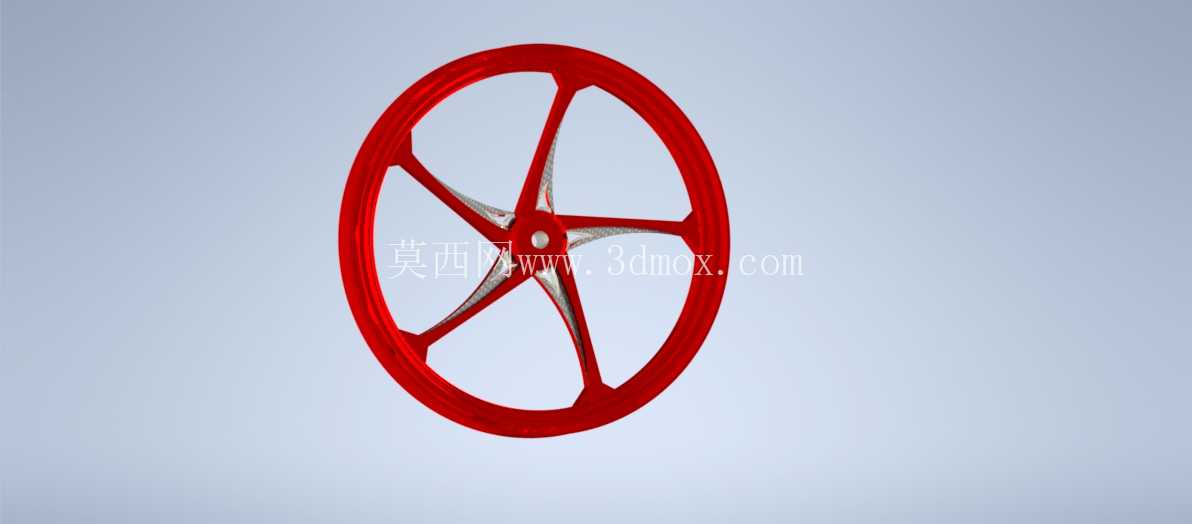

五辐星型双色轮毂结构三维设计

　　该轮组结构主要适配小型代步车辆、轻型电动两轮车以及定制改装类休闲代步装备的行走系统，作为行走机构的核心承载旋转部件，承担连接轮轴与轮胎、传递行驶扭矩、缓冲路面径向冲击的核心作用，日常使用场景覆盖城市铺装路面通勤、休闲场地骑行、小型非道路代步设备行走端配套，在结构设计上优先兼顾径向承载能力与旋转动平衡性能，避免高速转动时出现偏摆抖动问题。整体结构采用外圈轮辋加中心星型辐条的组合式设计，外圈轮辋为等截面环形结构，截面轮廓匹配常规充气轮胎的胎圈安装尺寸，轮辋内侧预留均匀的胎圈卡合台阶，安装轮胎时可保证胎圈与轮辋贴合紧密，充气后不会出现滑转漏气问题，轮辋的径向圆跳动公差控制在常规代步轮组的通用要求范围内，适配常规民用级轮胎的安装精度需求。

　　中心辐条采用五辐对称星型布局，五根辐条沿中心轮毂安装座呈72度均匀圆周分布，这种对称布局可保证转动过程中各方向质量分布均匀，无需额外添加过多平衡块即可满足中低速转动的动平衡要求，有效降低行驶过程中的振动传递。辐条截面采用变厚度设计，靠近中心安装座的位置截面厚度更大，向外侧轮辋延伸时厚度逐步收窄，这种变截面设计既可以保证中心安装位置的应力集中区域有足够的结构强度，传递轮轴输出的扭矩时不会出现辐条根部断裂问题，又能减少辐条外侧的非必要材料用量，降低整体轮组的转动惯量，提升车辆起步、加速时的响应速度。

　　中心安装座设置有同轴的轴承安装孔位，孔位尺寸匹配常规代步车的轮轴直径，安装座端面预留有紧固件安装的贴合平面，可保证轮组与轮轴、制动部件安装时的贴合度，避免安装后出现端面跳动影响制动效果。外观上采用双色搭配设计，外圈轮辋与辐条主体为醒目的红色涂层，辐条侧面的加强筋位置保留金属原色，既可以通过颜色区分不同结构区域，也能在日常使用中通过涂层颜色变化直观观察辐条表面是否出现裂纹、磨损等损伤，降低日常检查的难度。设计过程中针对辐条与轮辋的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中问题，在承受路面冲击载荷时，应力可沿圆弧过渡面均匀分散，不会在连接位置出现应力断裂隐患。

　　安装边界方面，轮组的轴向宽度控制在常规小型代步轮的尺寸范围内，安装时不会与两侧的前叉、后平叉部件发生运动干涉，中心安装孔的同轴度公差满足常规深沟球轴承的安装要求，压入轴承后不会出现卡滞、转动不畅的问题。轮辋的外径尺寸适配12-14英寸区间的常规小型轮胎，替换现有同规格轮组时无需改动车架、制动系统的原有安装位，可直接实现替换安装。辐条的镂空设计在保证结构强度的前提下，留出了足够的制动盘、花鼓部件的安装空间，不管是采用鼓刹还是碟刹的制动结构，都能在中心区域找到足够的安装位置，不会出现辐条与制动部件刮蹭的问题。实际使用中，这种五辐结构的轮组相比传统多辐条轮组，清洁维护更加方便，辐条之间的镂空区域更大，日常使用中沾染的泥沙、灰尘可以直接通过冲洗清理，不会在辐条缝隙中积存残留，同时更大的镂空面积也能提升制动部件的散热效率，长时间制动时热量可以更快通过镂空区域散发，避免制动系统过热出现制动衰减。结构建模过程中对所有连接位置的圆角、拔模角度做了适配处理，如果采用压铸工艺进行批量生产，可直接满足模具的拔模要求，无需额外做结构修改，生产时的成品率更高，适合小批量定制改装件或者量产代步车轮组的生产加工。
