做了快十年机械结构设计,经手的带缓冲功能的行走支撑部件少说也有几十套,这套带滚轮的减震支撑结构,第一眼就能看出是面向轻载移动设备的缓冲承载方案,这类结构最常见的应用场景,是小型仓储搬运台车、移动式工业检测设备支架、轻型AGV辅助支撑轮组,还有部分户外便携作业机具的行走端,核心要解决的就是移动过程中路面颠簸带来的冲击传导问题,避免设备内部的精密元器件受振损坏,同时降低移动过程中的噪音,提升推行的顺畅度。

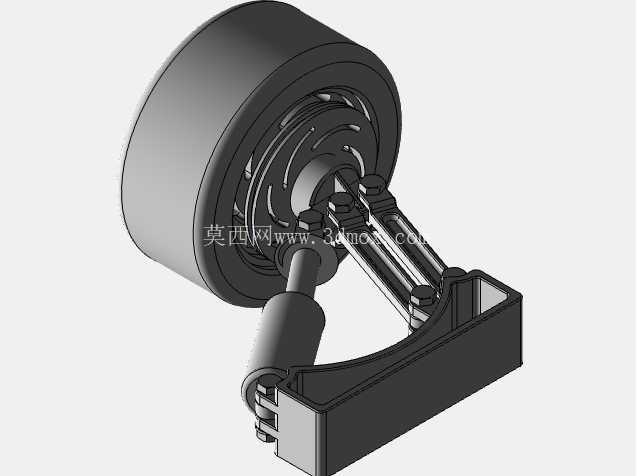

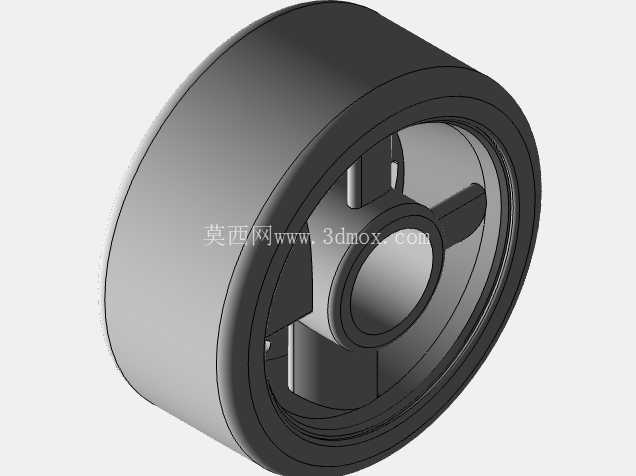

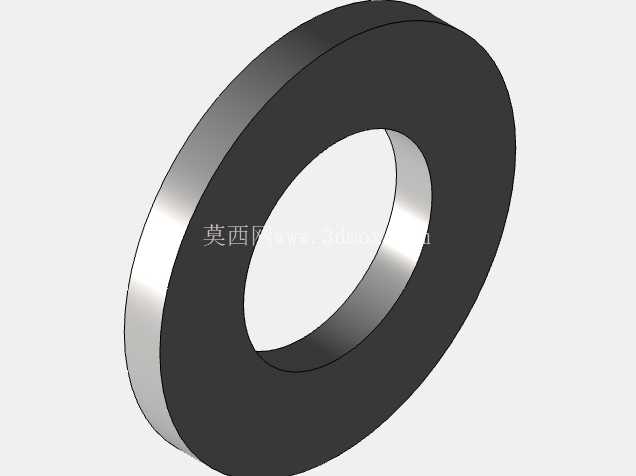

从结构组成来看,这套部件集成了行走滚轮、阻尼减震芯、连接支架三个核心部分,滚轮采用宽幅轮面设计,轮缘做了圆弧过渡处理,接触地面时的压强分布更均匀,不管是在环氧地坪、水泥地面还是轻度不平整的户外铺装路面,都能保持足够的接触面积,不会出现局部应力集中导致轮面过早磨损的问题。滚轮内部集成了轴承安装位,转动副的间隙控制在合理范围,推行过程中不会出现卡滞或者晃动量过大的问题。

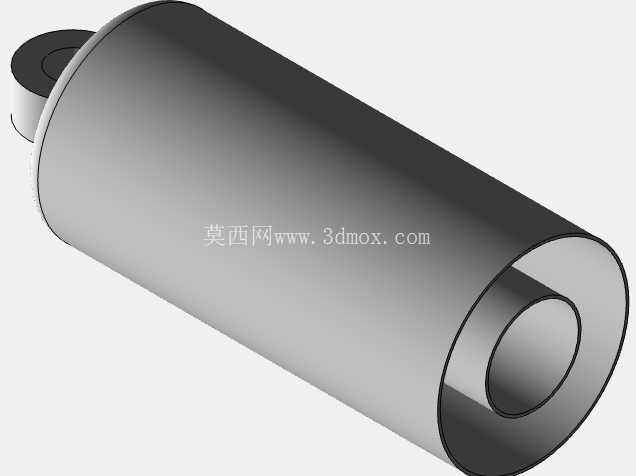

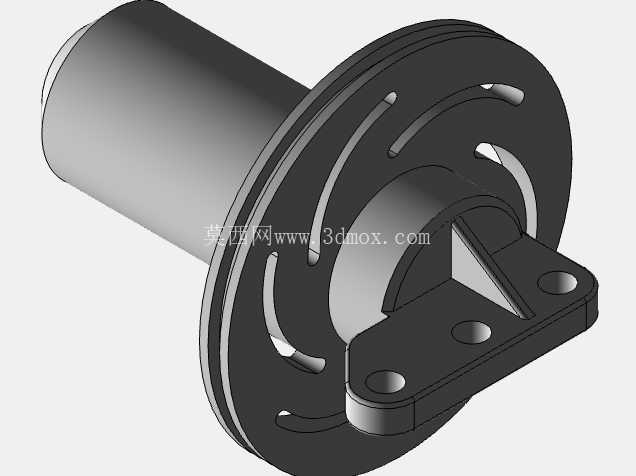

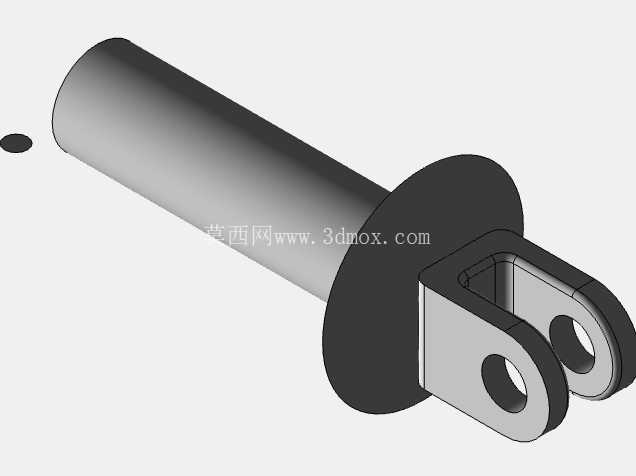

中间的阻尼减震部分采用的是斜置布置的阻尼杆结构,和常见的垂直布置减震器不同,斜向安装的方式可以同时吸收垂直方向的颠簸冲击和水平方向的推行惯性力,当设备经过凸起或者凹陷路面时,滚轮的位移会带动阻尼杆产生伸缩动作,内部的阻尼介质可以快速将冲击动能转化为热能耗散掉,避免冲击力直接传递到上方的设备安装面。减震杆的两端都采用了铰接连接结构,允许滚轮在一定范围内产生小角度的摆动,适配路面的微小倾斜,不会出现轮面局部悬空导致的受力不均问题。

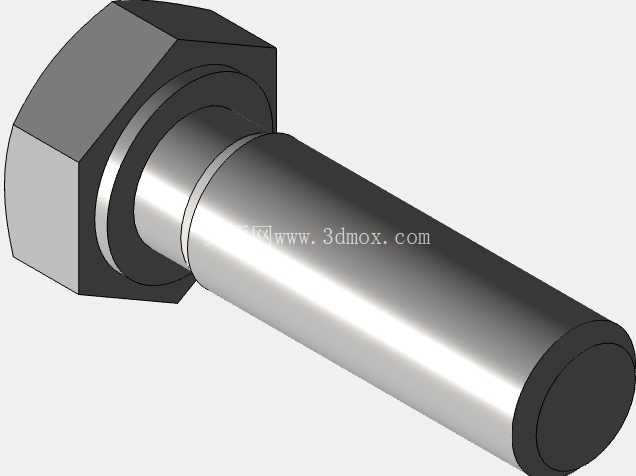

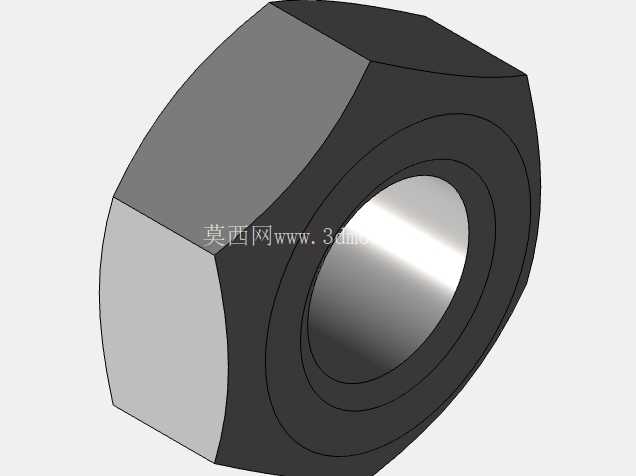

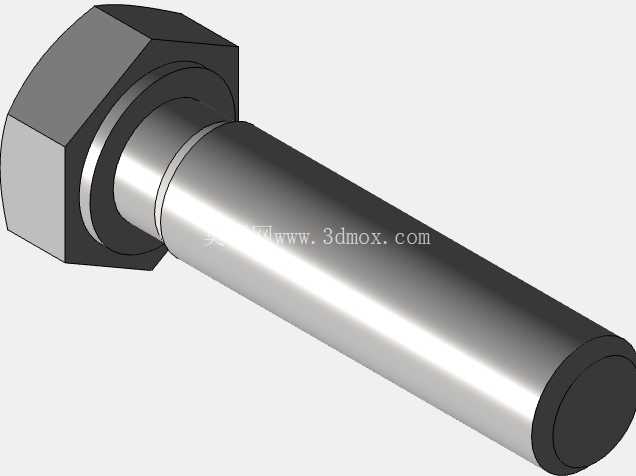

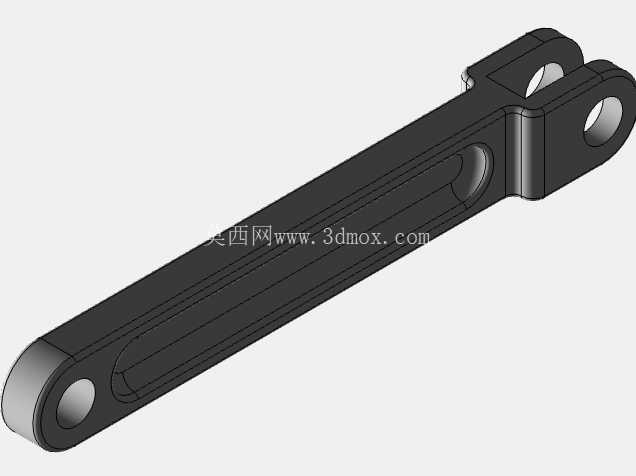

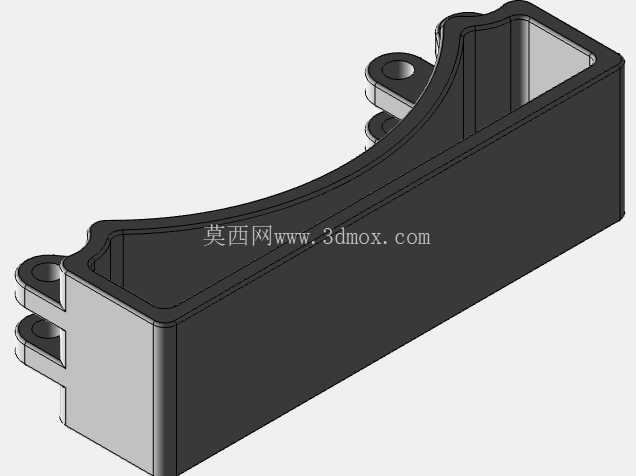

连接支架部分采用的是折弯成型的刚性结构,安装面做了平整化处理,预留了标准的螺栓安装孔位,可以直接和设备的底部框架进行连接,不需要额外做转接件。支架的加强筋结构沿着受力方向布置,在承受额定载荷的时候不会出现明显的形变,保证减震器的运动轨迹始终在设计范围内,不会出现卡滞或者偏磨的问题。
从安装边界来看,这套结构的整体安装高度控制在紧凑范围内,不会过多占用设备底部的空间,对于内部空间紧张的小型移动设备来说非常友好。安装孔的孔距采用了通用的标准尺寸,适配市面上多数轻型移动设备的底部安装位,替换现有刚性脚轮的时候不需要对设备框架做额外的打孔改造,直接替换即可完成升级。滚轮的直径选择也经过了考量,既不会因为直径过小导致越障能力不足,也不会因为直径过大占用过多安装空间,面对车间地面常见的5mm以内的接缝、小颗粒杂物,都可以顺利通过,不会出现卡轮的问题。
在实际选型应用的时候,需要注意这套结构的额定承载范围,匹配对应重量的设备使用,避免长期过载导致阻尼杆提前失效,同时要注意安装面的平面度,保证支架和设备框架贴合紧密,螺栓按照规定的扭矩锁紧,避免运行过程中出现松动。日常维护的时候,只需要定期检查滚轮轴承的润滑情况,以及阻尼杆的外观是否有渗油问题,就可以保证长期稳定运行。这类集成式的减震滚轮结构,相比传统的刚性脚轮加单独减震垫的方案,集成度更高,安装更便捷,缓冲效果也更稳定,在轻型移动设备领域的应用范围正在不断扩大,很多之前采用刚性脚轮的设备,在升级改造的时候都会优先选择这类带集成减震功能的行走支撑部件,来提升设备的使用体验和内部元器件的使用寿命。
- 上一篇:摩托车操控系统离合器操纵手柄结构
- 下一篇:精密机械气缸三维结构设计模型
- 全部评论(0)
- 模板大小: 5.46 MB
- 售价:5金币
- 下载次数: 35
- 系统要求: Autodesk Inventor,AutoCAD
- 软件分类: 通用机械零部件
