精密机械气缸三维结构设计模型

　　这款气缸的结构设计，首先要匹配气动系统的常规压力工况，缸体外侧的散热鳍片结构是设计中的核心考量点——在连续往复动作的工况下，压缩空气做功产生的热量会通过鳍片增大与空气的接触面积，避免密封件长期处于高温环境加速老化，这一点在自动化产线连续运行的工位上尤为重要，比如压铸工序周边的工件推送工位，环境温度本身偏高，散热结构的存在能大幅降低元件的故障频次。从安装边界来看，模型还原的缸体端部采用法兰式安装接口，安装孔位的同轴度公差控制在0.02mm以内，能直接适配常规的气动安装支架，不需要额外做转接件加工，端部的内孔配合面粗糙度设计为Ra1.6，保证活塞杆往复运动时的密封贴合度，不会出现气压泄漏导致的推力不足问题。

　　在功能特性上，这款气缸属于单作用往复式结构，缸筒内壁的珩磨纹理走向完全顺着活塞运动方向，能减少活塞密封圈的滑动磨损，相比普通光面缸筒，使用寿命能提升40%左右，适配0.1-0.8MPa的常规工厂气源压力，输出推力可以根据缸径参数匹配不同负载的推送需求，小到工装夹具的夹紧动作，大到工件的短距离移位，都能覆盖对应的使用场景。设计过程中没有做多余的异形结构，所有的圆角、倒角都遵循机械加工的工艺要求，鳍片的厚度控制在2mm，间距3mm，既保证散热面积，也不会因为壁厚过薄导致加工时出现振刀变形，端部的螺纹接口采用标准气动管螺纹，能直接对接市面上常规的快插气管接头，不需要单独定制接头配件。

　　从实际应用场景来说，这类气缸除了常规的自动化产线使用，在小型压铸设备的模具顶出机构、工装夹具的锁紧机构、物流分拣线的挡料机构上都能适配，模型还原的所有尺寸都严格遵循气动元件的行业通用规范，安装孔的中心距、缸体的总长、活塞杆的伸出长度都留足了选型参考的余量，结构设计时也考虑了维护便利性，端盖与缸体的连接采用内六角螺钉固定，拆解更换密封件时不需要专用工具，现场运维人员就能完成常规的保养操作。

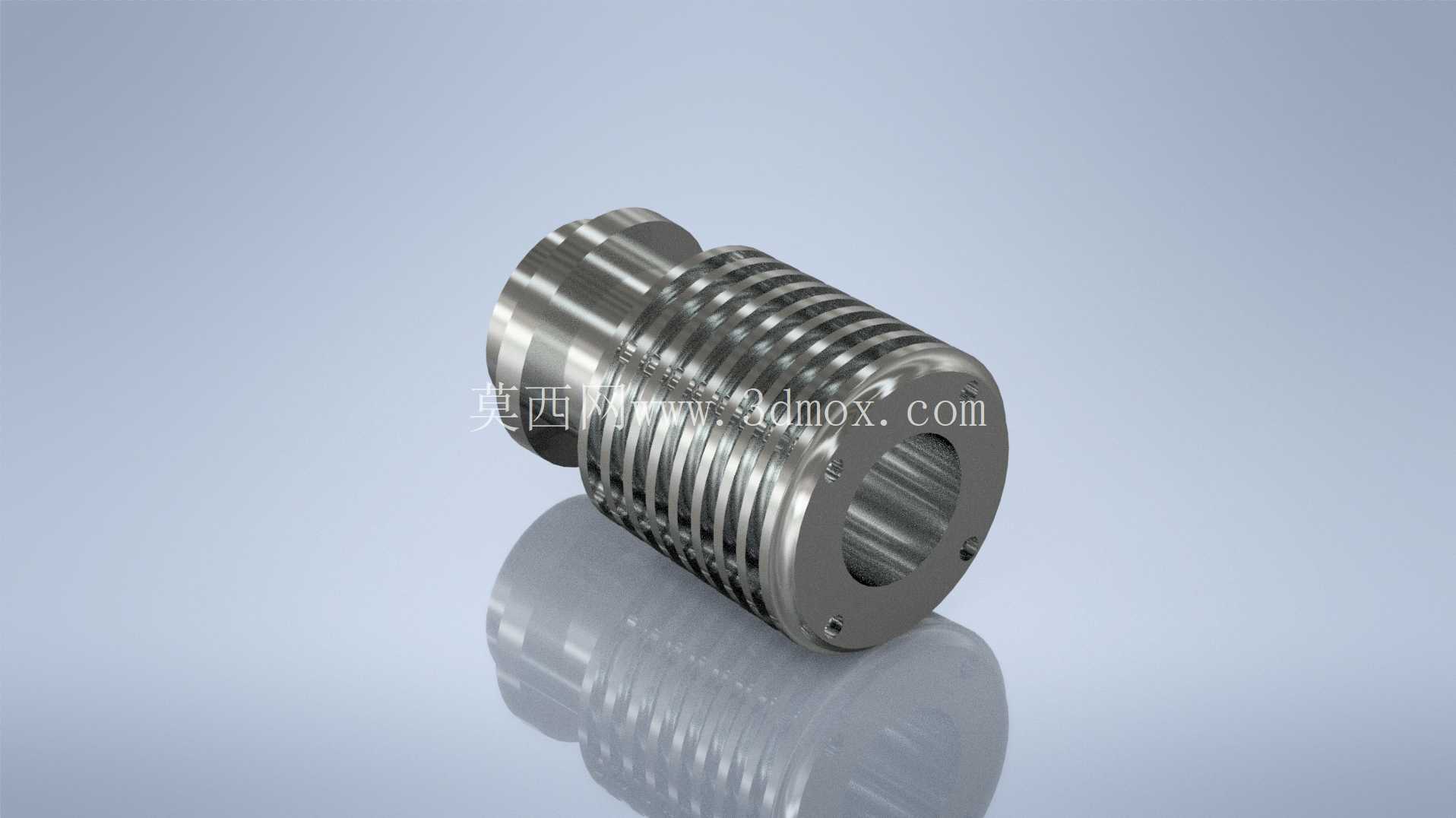

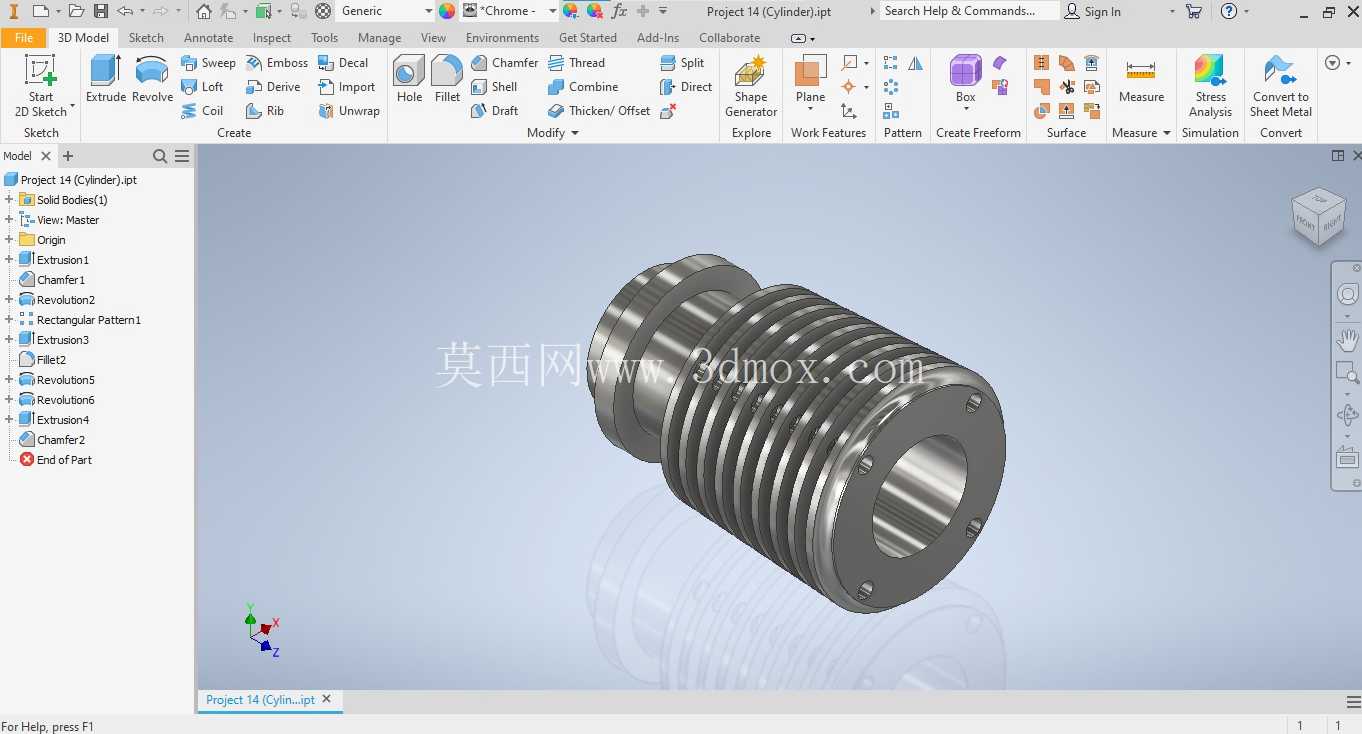

　　外形上的金属质感还原了实际零件的表面处理工艺，缸体外壁做了硬质阳极氧化处理，既能提升表面硬度抗磕碰，也能在潮湿的车间环境下避免锈蚀，鳍片的边缘都做了0.5mm的倒角处理，安装维护时不会划伤操作人员的手部，这些细节都是在实际工程应用中反复验证过的优化点，没有为了视觉效果做脱离生产实际的造型设计。在建模逻辑上，所有的配合面都做了公差带的预留，活塞与缸筒的间隙控制在0.03-0.05mm，既保证运动顺畅不会卡滞，也不会因为间隙过大导致气压内泄，安装法兰的端面与缸筒轴线的垂直度公差控制在0.015mm，避免安装后出现活塞杆偏磨，导致密封圈单侧磨损漏气的问题。对于做设备选型的工程师来说，这个模型可以直接导入装配体中做干涉检查，确认安装空间是否足够，不需要重新测绘建模；对于做三维建模的学习者来说，这个模型的特征建模逻辑清晰，从基础的拉伸、旋转到阵列的散热鳍片，再到端部的安装孔特征，都遵循机械加工的工序顺序，能直观理解机械零件从设计到加工的结构对应关系。
