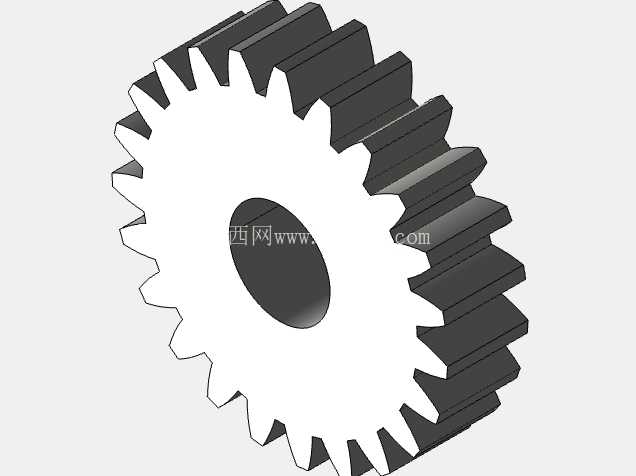

在轻工输送、小型机床进给、老式英制设备维保这类场景里,直齿圆柱齿轮永远是动力传递环节里最基础也最可靠的选择,尤其是英制径节规格的齿轮,大量应用在早年引进的欧美产小型传动设备、纺织机械、食品包装输送线的减速单元里,做平行轴之间的定传动比动力传输。这款23齿的直齿轮,采用英制径节体系设计,压力角选用行业内英制齿轮通用的20度标准,相比14.5度压力角的老款英制齿轮,齿根强度更高,啮合时的接触应力分布更均匀,能承受的短时冲击载荷更大,适配中等转速、中等负载的连续运转工况。
从结构设计来看,这款齿轮采用实心辐板搭配中心安装孔的结构,没有多余的减重孔设计,一方面是因为本身齿宽尺寸不大,整体重量控制在合理区间,不需要额外做减重处理,另一方面实心结构能更好地保证轮体的刚性,避免在负载波动时出现辐板形变导致的啮合间隙变化,降低传动过程中的冲击噪音。齿宽设置为0.5英寸,这个尺寸刚好匹配同径节规格的配对齿轮的啮合接触长度,既不会因为齿宽过窄导致单位齿面载荷过大加剧磨损,也不会因为齿宽过宽增加不必要的加工难度和轴向安装空间占用。
中心安装孔的尺寸按照外径的30%比例设计,这个比例是直齿轮安装孔设计的常用经验值,既能保证孔壁有足够的厚度传递扭矩,不会因为孔径过大导致轮毂强度不足,也不会因为孔径过小限制配套轴的直径,保证轴的抗扭强度能匹配齿轮的负载能力。在实际建模过程中,齿廓的生成严格按照渐开线生成逻辑,先确定基圆、分度圆、齿顶圆、齿根圆的对应尺寸,按照径节参数计算出对应的模数换算值,逐齿生成渐开线齿廓后做圆周阵列,齿根处做标准的圆角过渡,避免应力集中,这也是实际加工中滚齿、插齿工艺自然形成的圆角,建模时还原这个细节,能让后续做有限元强度分析时的结果更贴近实际工况,不会因为齿根直角的建模误差导致应力计算值偏大,误导结构选型。
在设备安装层面,这款齿轮的轴向定位可以采用轴肩搭配挡圈的方式,因为齿宽尺寸不大,不需要额外做轮毂的轴向延伸,安装时只要保证齿轮的端面和轴线垂直,啮合时的齿面接触斑点沿齿宽方向均匀分布,就能保证平稳传动。日常运维中,这类开式传动的齿轮要定期涂抹润滑脂,避免干磨导致齿面过早磨损,如果是封闭箱体内的传动,搭配润滑油飞溅润滑就能满足长期运转需求。在选型适配的时候,要注意配对齿轮必须是同径节、同压力角的规格,中心距按照两个齿轮的分度圆半径之和计算,安装时要保证两轴的平行度误差在允许范围内,否则会出现单边啮合、齿面载荷集中的问题,轻则加剧磨损产生噪音,重则出现断齿故障。这类小齿数的直齿轮,在传动链里既可以做主动轮也可以做从动轮,当小齿轮做主动轮时,对应的减速比由配对的大齿轮齿数决定,23齿的设计避开了整数倍齿数的配比,能让啮合过程中每个齿的磨损更均匀,不会出现固定齿对啮合导致的局部磨损加剧问题,延长整套传动副的使用寿命。
