薄膜式NTC温度检测热敏电阻结构

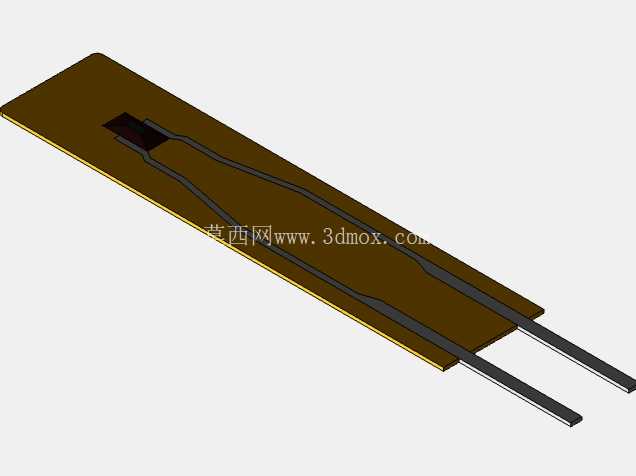

　　这款薄膜型NTC热敏电阻的三维结构还原，完全贴合量产贴片式测温元件的真实形态，做结构设计时经常会碰到需要在狭小空间内布置温度采集点的场景，比如新能源电池包的电芯间隙测温、小型消费电子主板的功率器件温度监测、可穿戴设备的体表温度采集，这类场景留给测温元件的安装空间往往只有毫米级，传统引脚式玻封NTC体积过大无法适配，薄膜结构的元件就成了首选方案。从结构上看，这款元件采用聚酰亚胺薄膜作为基底，这种基材本身耐温范围宽，长期工作可以覆盖-40℃到125℃的常用测温区间，同时具备优异的绝缘性能，不需要额外做绝缘包覆就可以直接贴附在被测物体表面，不会和被测金属部件产生短路风险。

　　基底上印刷的NTC敏感层采用狭长型布局，两个引出电极顺着薄膜基底平行延伸，引脚部分做了加厚镀锡处理，既保证了焊接时的吃锡性能，也能提升引脚的抗弯折能力，避免装配过程中引脚断裂导致的元件失效。设计这类元件的三维模型时，首先要明确安装边界：整个元件的总厚度控制在0.2mm以内，敏感区域的宽度仅3mm左右，加上引出引脚的总长度可以根据实际使用场景调整，模型里还原的是常规15mm总长的规格，敏感头部分长度为5mm，剩下的10mm为引脚延伸段，这种尺寸设计可以让敏感头直接伸入狭窄的测温缝隙，引脚部分可以顺着设备内部的走线槽布置，不会和周边结构件产生干涉。

　　从功能特性来说，薄膜NTC的响应速度比传统封装的热敏电阻快很多，因为敏感层直接通过薄聚酰亚胺层和被测物体接触，热传导路径极短，温度变化可以在1秒以内被捕捉到，非常适合需要快速温度反馈的控制场景，比如快充电源的过温保护、电机绕组的实时温度监测，这类场景如果测温响应滞后，很容易造成功率器件过热损坏。建模的时候要特别注意几个细节：一是敏感层和电极的衔接位置，不能出现直角尖角，否则实际生产中印刷浆料的时候容易出现应力集中，导致电极断裂；二是薄膜基底的边缘要做微小的圆角处理，避免装配时边缘的毛刺割伤周边的线材或者绝缘层；三是引脚的末端要做轻微的倒角，方便自动插件设备或者SMT贴装时的吸嘴拾取、对位，不会出现卡料的问题。

　　在实际设备选型搭配时，这类薄膜热敏电阻可以直接用耐高温双面胶贴附在被测表面，也可以通过引脚焊接在PCB板上做板级测温，不需要额外设计固定结构，极大节省了结构设计的空间。很多新手工程师在做测温结构设计时，容易忽略测温元件的安装空间预留，要么留的空间太大导致元件晃动测温不准，要么留的空间太小装配时压坏元件，这个三维模型把元件的所有外形公差、安装边界都做了精准还原，导入装配体后可以直接用来做干涉检查，提前预判装配时可能出现的问题。另外要注意，这类薄膜元件的弯折半径不能小于2mm，所以在走线设计时不能让引脚部分出现直角弯折，模型里也还原了引脚的刚性特征，在做布线模拟时可以直观看到弯折后的形态，避免设计出超出元件弯折极限的走线路径。和其他类型的测温元件相比，薄膜NTC的成本更低，一致性更好，适合大批量量产的产品使用，不管是家电产品的温度控制，还是工业设备的温度监测，或是汽车电子的部件测温，都能看到这类元件的应用，做结构设计时把这类标准化元件的模型纳入常用件库，可以大幅减少重复建模的工作量，提升设计效率。
