汽车线缆接驳用L型压接式连接构件

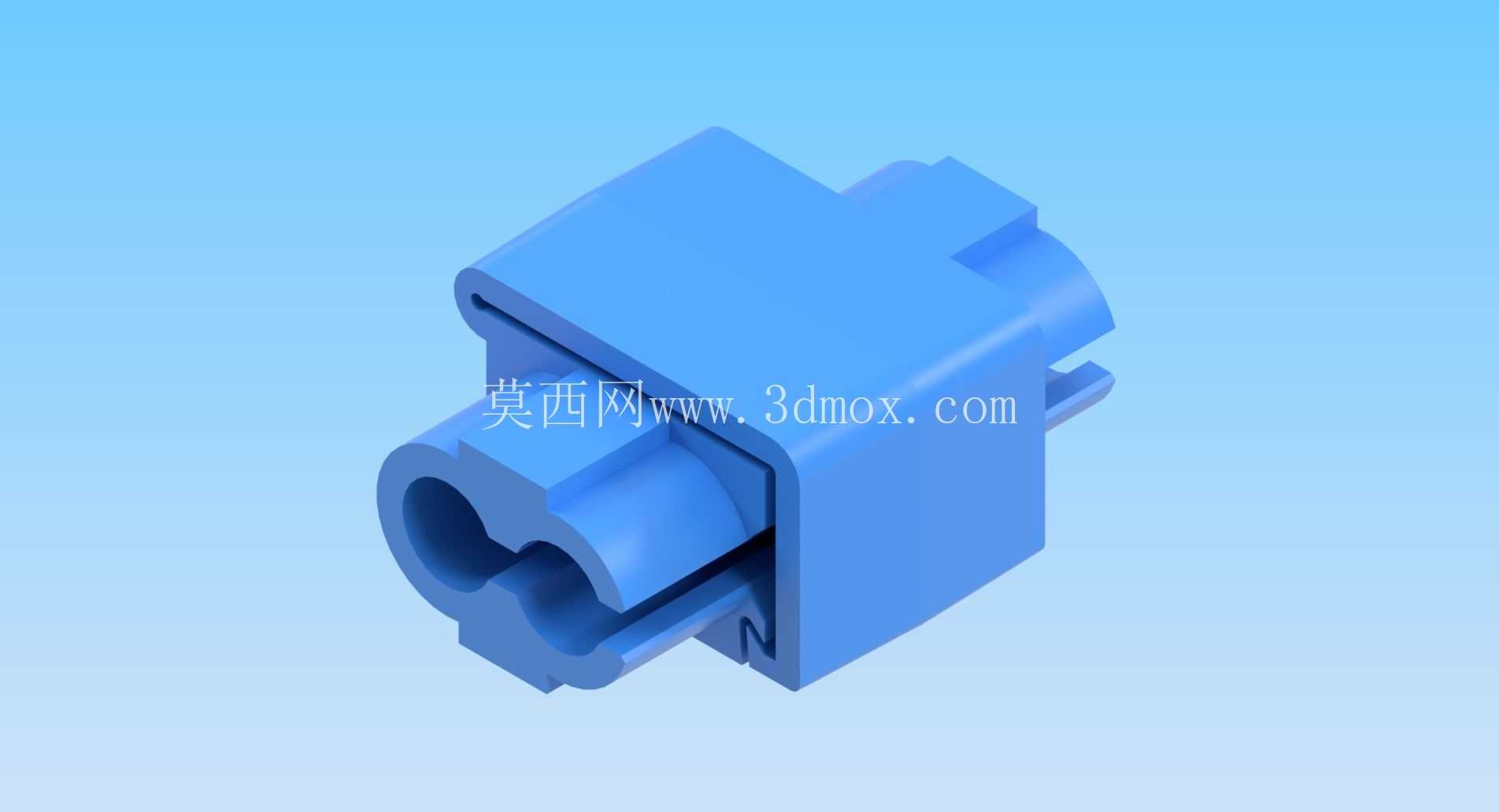

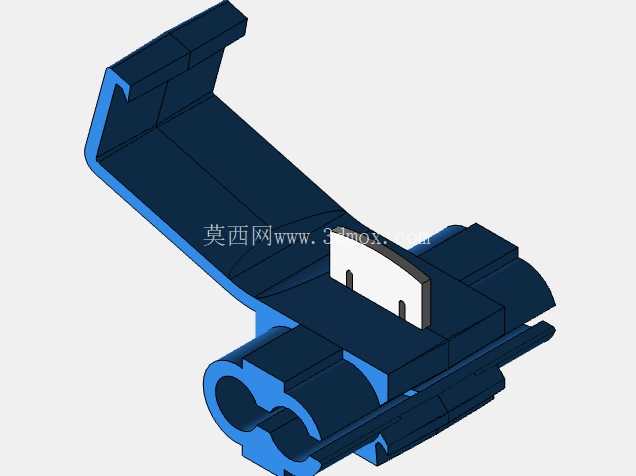

　　在整车线束布设的实际作业场景里，这类L型结构的线缆连接构件主要用在舱内狭窄走线区域的现有线缆续接场景，区别于直插式连接器的轴向占用空间，弯折的安装基座可以顺着车身钣金的折边布局固定，不需要额外预留直向的插拔操作空间，适配仪表台后方、翼子板内侧这类走线空间局促、周边干涉件多的布设位置。从功能实现逻辑来看，构件主体的绝缘基座采用工程塑料压制成型，基座一端的筒状接驳腔做了双半圆的内孔轮廓，刚好匹配最大外径3.6毫米的汽车线缆绝缘层外径，腔体内预留的金属导电插片可以刺破线缆绝缘层实现电路导通，不需要提前剥除线缆端部的绝缘皮，能大幅降低现场线束改装、维修的作业耗时，也能避免剥线过程中损伤铜芯导致的接触电阻过大问题。

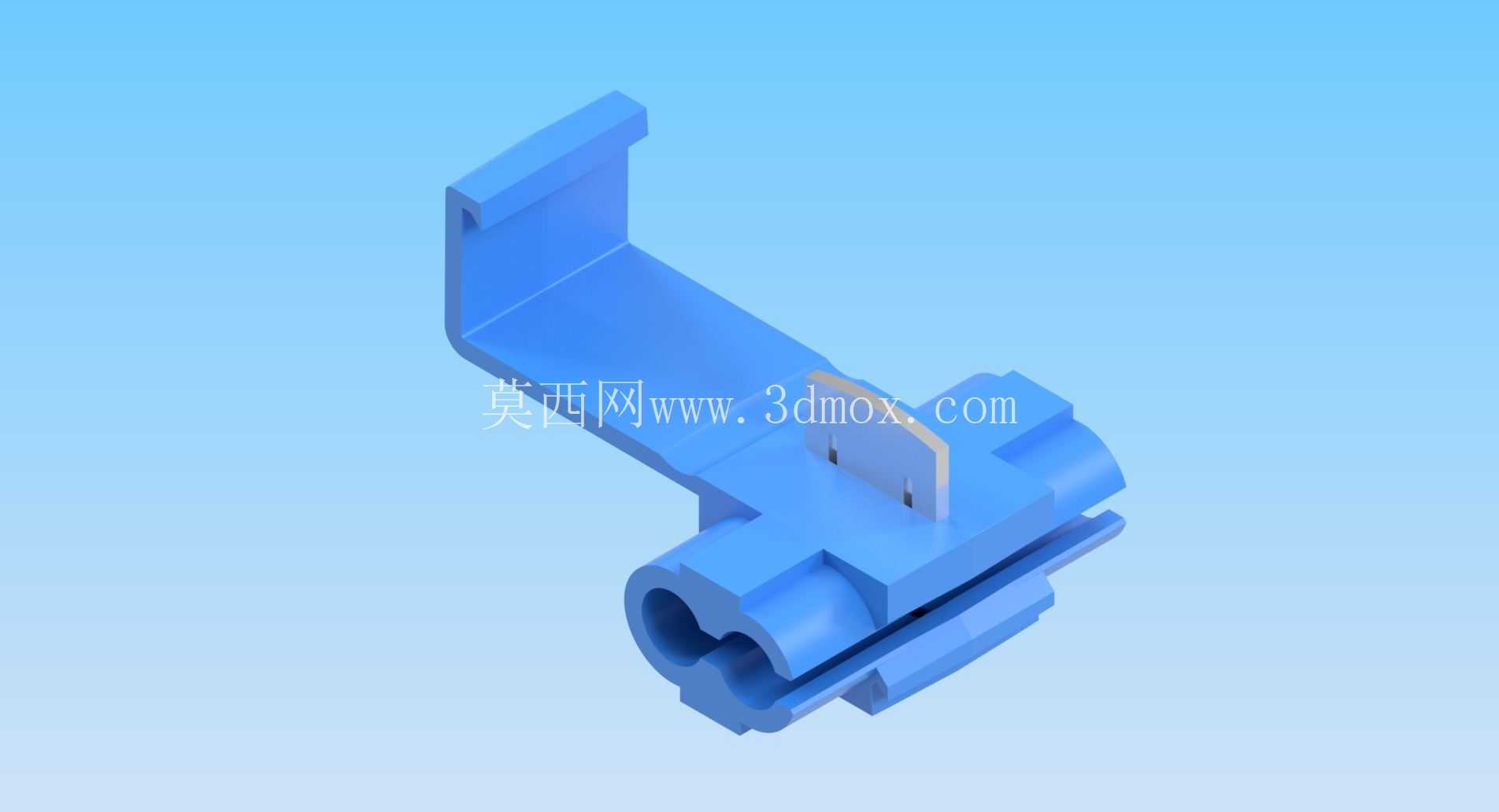

　　基座侧面延伸出的L型固定支脚做了沉头安装孔设计，安装时可以用自攻螺丝直接固定在车身预留的安装点位上，支脚的弯折角度经过匹配对应安装位的钣金倾角校准，固定后连接器本体不会和周边的线束、塑料饰板产生运动干涉，也能避免车辆行驶过程中震动导致的连接器移位、线缆拉扯松脱问题。设计阶段首先要考虑的是安装边界的约束，这类连接器用在存量车型的线束改装场景里，不能改动原有车身的安装孔位，也不能截断原有长段线缆，所以固定支脚的长度、安装孔的中心距都要对应原有车身上的预留点位，接驳腔的轴向长度控制在不超出周边饰板的安装间隙范围内，避免后期饰板装配时被连接器顶住产生装配缝隙。

　　绝缘基座的壁厚做了均匀化处理，压制成型过程中不会出现局部缩痕、强度不足的问题，金属插片的嵌入位置做了定位卡槽设计，压装时插片不会出现偏移，保证刺破线缆绝缘层时的接触位置精准，不会出现单芯接触、接触面积不足导致的载流能力下降问题。实际装车验证时，这类连接器要耐受舱内的温度循环变化，从冬季低温到夏季发动机舱传导的高温环境下，绝缘基座不能出现脆裂、变形，金属插片不能出现氧化锈蚀导致的接触不良，L型支脚的固定强度要能承受线缆拉扯、车辆震动的交变载荷，不会出现固定孔开裂、支脚断裂的问题。

　　和常规的直型连接器相比，这种弯折结构的设计不需要额外增加线束的弯折半径，顺着钣金折边走线的方式能让线束布设更规整，减少线束固定卡扣的使用数量，也能避免线束过度弯折导致的内部铜芯断裂隐患。接驳腔的入口处做了导向倒角，现场作业时不需要刻意对准就能把线缆推入腔体内，压接锁紧后腔体内的倒刺结构会卡住线缆绝缘层，即使受到一定的轴向拉扯力也不会出现线缆脱出的问题，金属插片的刺片角度经过反复验证，既能可靠刺破绝缘层接触铜芯，又不会刺断铜丝影响线缆本身的抗拉强度。在整车电气系统的可靠性验证环节，这类连接构件要通过震动测试、温湿度循环测试、盐雾测试，保证在车辆全生命周期内的电气连接稳定性，不会因为连接点故障导致的电路断路、信号传输中断问题，L型的结构设计也让检修时的插拔操作更顺手，不需要伸手到狭窄缝隙里摸索直插连接器的锁扣，从支脚的固定位置就能快速定位连接器，掀开锁扣就能完成线缆的更换、检修作业。
