四缸轻型卡车排气歧管结构设计

在轻型商用车动力总成的配套设计中，排气歧管作为连接发动机气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响内燃机的排气效率、动力输出表现以及整机NVH性能，本次设计的四缸轻型卡车用排气歧管，正是针对额定功率区间在80-120kW的四缸柴油内燃机开发，适配总质量3.5-6吨级的城市配送、城郊货运轻型卡车使用场景。从实际装车工况来看，这类轻型卡车日常运行多处于频繁启停、中低转速区间持续运行的状态，市区配送场景下发动机转速多维持在1500-2500rpm，城郊快速路工况下转速也很少超过3500rpm，这就要求排气歧管在常用转速区间内尽可能降低排气阻力，避免各缸排气出现干涉扰流，保证排气脉冲的有效利用，同时还要兼顾结构紧凑性，避免与发动机舱内的冷却管路、线束、转向助力泵等周边部件产生安装干涉。

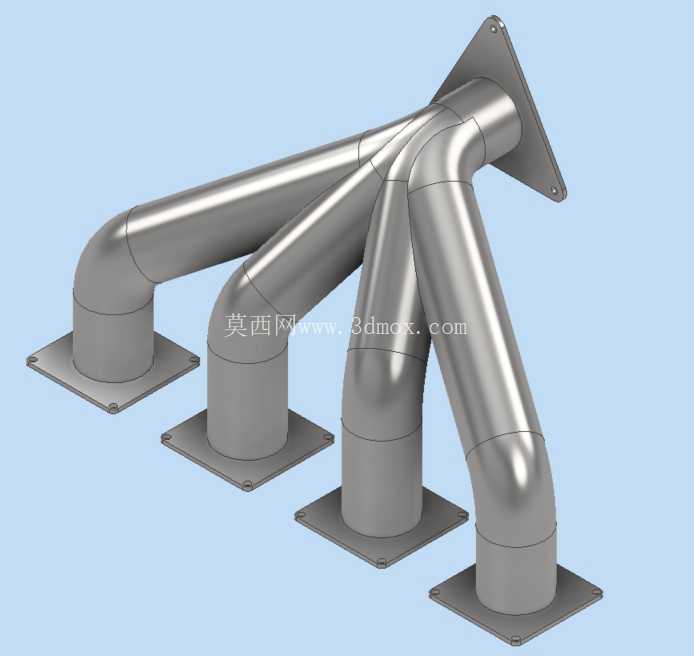

设计过程中首先确定的是四进一出的整体流道布局，四个进气接口分别对应四缸发动机的1-4缸排气口，接口端面的密封槽尺寸、螺栓孔位完全匹配对应机型气缸盖的排气侧安装基准，安装面的平面度公差控制在0.1mm以内，保证密封性能，避免高温排气泄漏引发周边部件老化失效。四个流道的长度经过反复迭代计算，尽可能保证各缸排气到达公共出口的路径长度差值控制在5%以内，减少各缸排气过程中的压力波动互相干扰，让排气脉冲能够更顺畅地推动涡轮增压器叶轮（如果是增压机型），同时降低排气背压，提升发动机的充气效率。公共出口端的连接法兰尺寸匹配下游三元催化器或者DOC后处理装置的入口标准，法兰厚度设置为12mm，能够承受长期高温排气冲击下的结构形变，避免接口处出现漏气问题。

从结构强度设计角度考虑，排气歧管长期工作在600-850℃的高温环境下，冷启动与全负荷运行时的温差超过700℃，热胀冷缩带来的热应力是导致歧管开裂、密封失效的核心诱因，因此在流道的弯折处都设计了合理的圆角过渡，避免直角结构带来的应力集中，同时在各进气支管与公共腔体的连接位置设置了均匀的加强筋结构，筋条高度3mm、厚度2mm，既不会过多增加零件整体重量，又能有效提升高温下的结构刚度，减少热形变带来的密封面错位。安装固定点除了四个气缸盖侧的主固定螺栓孔之外，在公共出口端还设置了两个辅助固定支脚，支脚的安装位置匹配发动机缸体侧面的预留安装位，支脚与歧管主体的连接位置设计了腰型孔，能够吸收一部分热胀冷缩带来的尺寸位移，避免长期运行后固定螺栓出现断裂问题。

外形尺寸方面，整个歧管的最大外轮廓尺寸控制在320mm*180mm*140mm以内，完全适配主流四缸轻型卡车发动机的横向布置舱内空间，各支管的最小壁厚设置为4mm，采用高硅钼铸铁材质对应的铸造工艺预留加工余量，流道内壁的粗糙度要求控制在Ra6.3以内，减少排气流动过程中的沿程阻力。安装边界校核过程中，已经预留了与周边发电机、机油冷却器、空调压缩机等附件的最小15mm安全间隙，避免车辆运行过程中振动带来的部件磕碰，同时歧管的上表面预留了氧传感器的安装螺纹孔，孔位位置处于排气混合均匀的公共腔体段，能够保证氧传感器准确检测排气中的氧浓度，为发动机电控系统提供准确的喷油控制信号。

从实际使用的功能特性来看，这款排气歧管的流道设计充分考虑了四缸发动机的点火顺序（1-3-4-2），相邻点火气缸的排气流道之间做了合理的隔离导流，避免前一缸的排气压力波干扰下一缸的排气过程，有效降低了排气残余废气量，能够让发动机在常用转速区间的扭矩输出提升3%-5%，同时排气背压相比同类型老旧结构降低8%左右，间接优化了整车的燃油经济性。在轻量化设计上，通过拓扑优化去除了非受力区域的多余材料，整体重量控制在4.2kg以内，比同规格传统结构歧管轻约12%，降低了动力总成的整体重量，符合轻型卡车轻量化的设计趋势。针对铸造工艺的可行性，所有流道的拔模斜度设置为1.5°，没有出现倒扣结构，能够满足砂型铸造的批量生产要求，机加工面仅集中在各安装端面与螺纹孔位置，加工工序简单，适合批量配套生产。
