莱洛三角行星轮系非圆齿轮传动结构

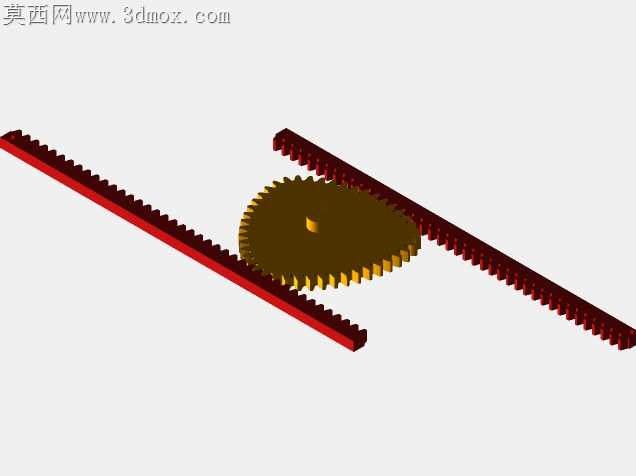

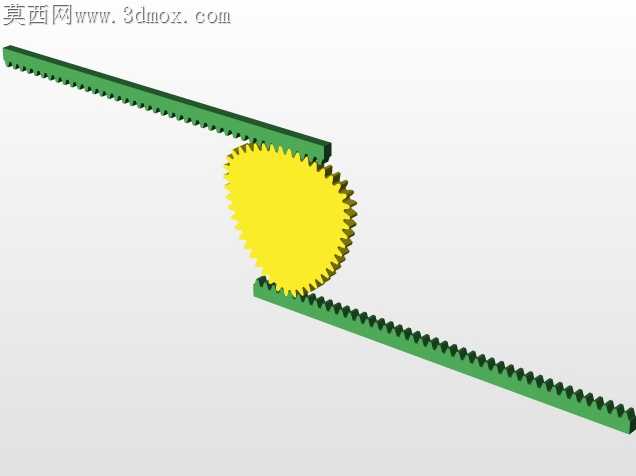

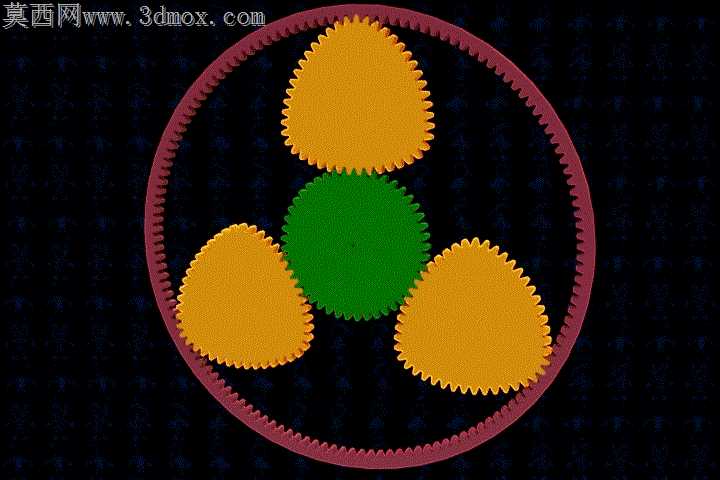

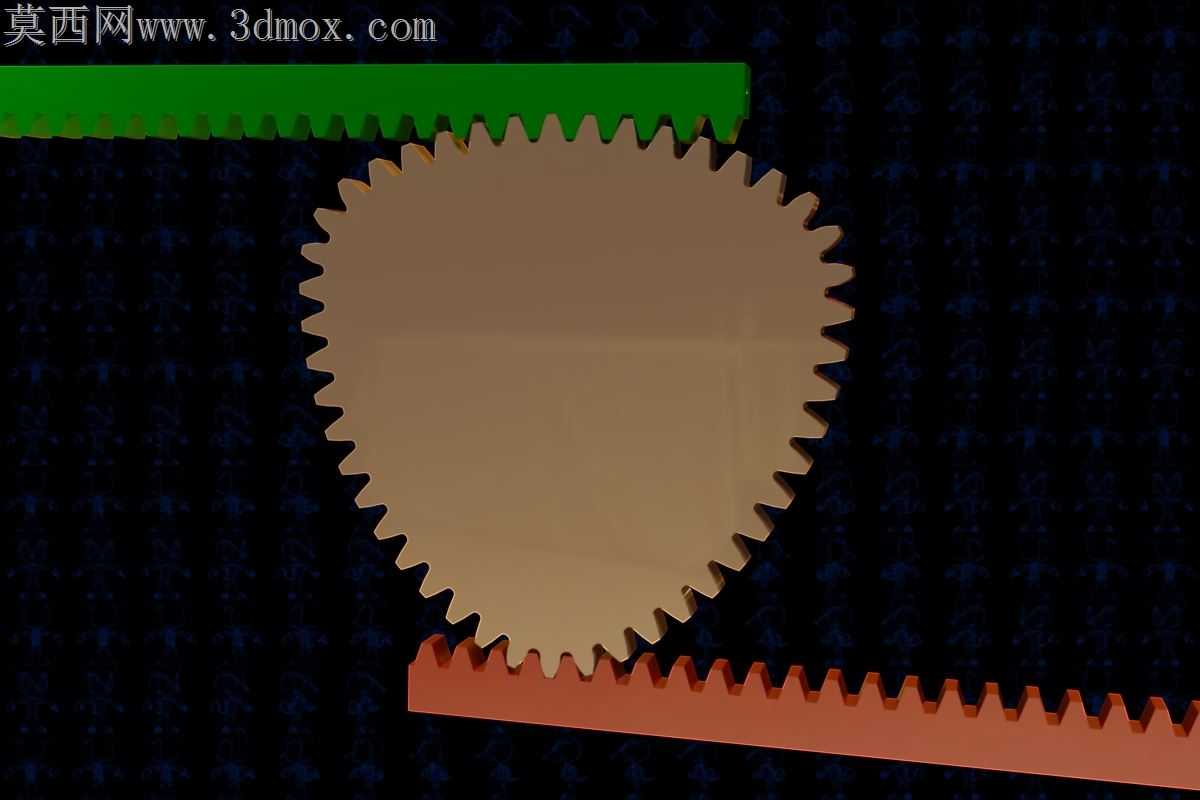

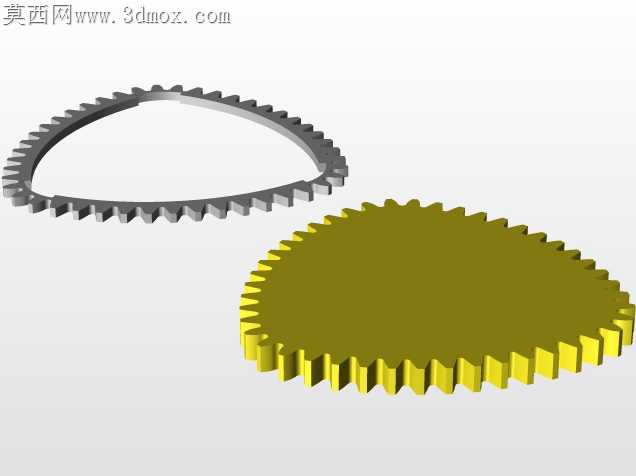

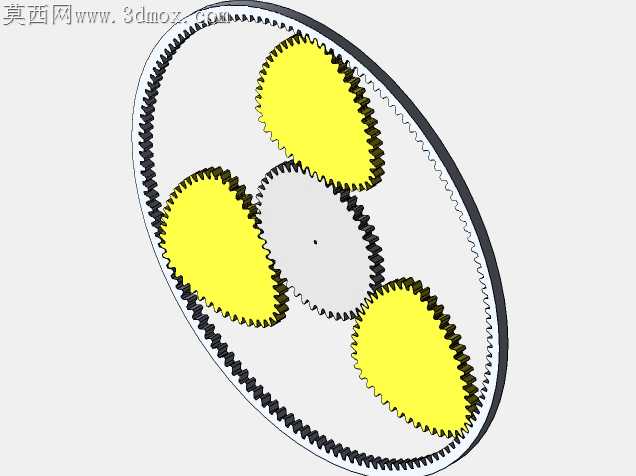

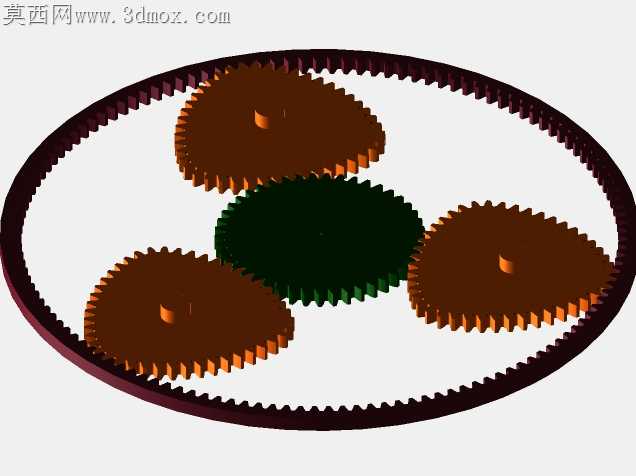

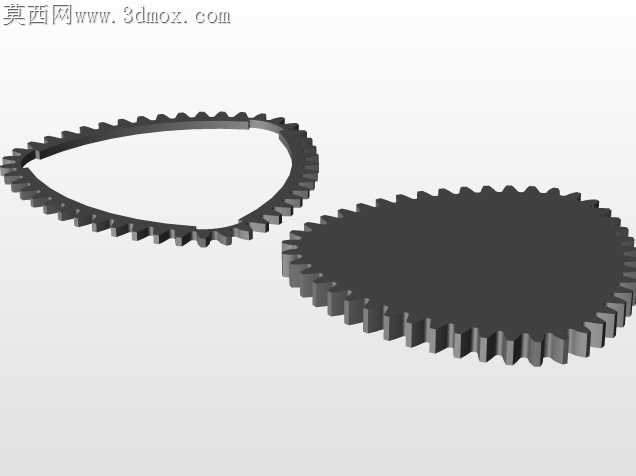

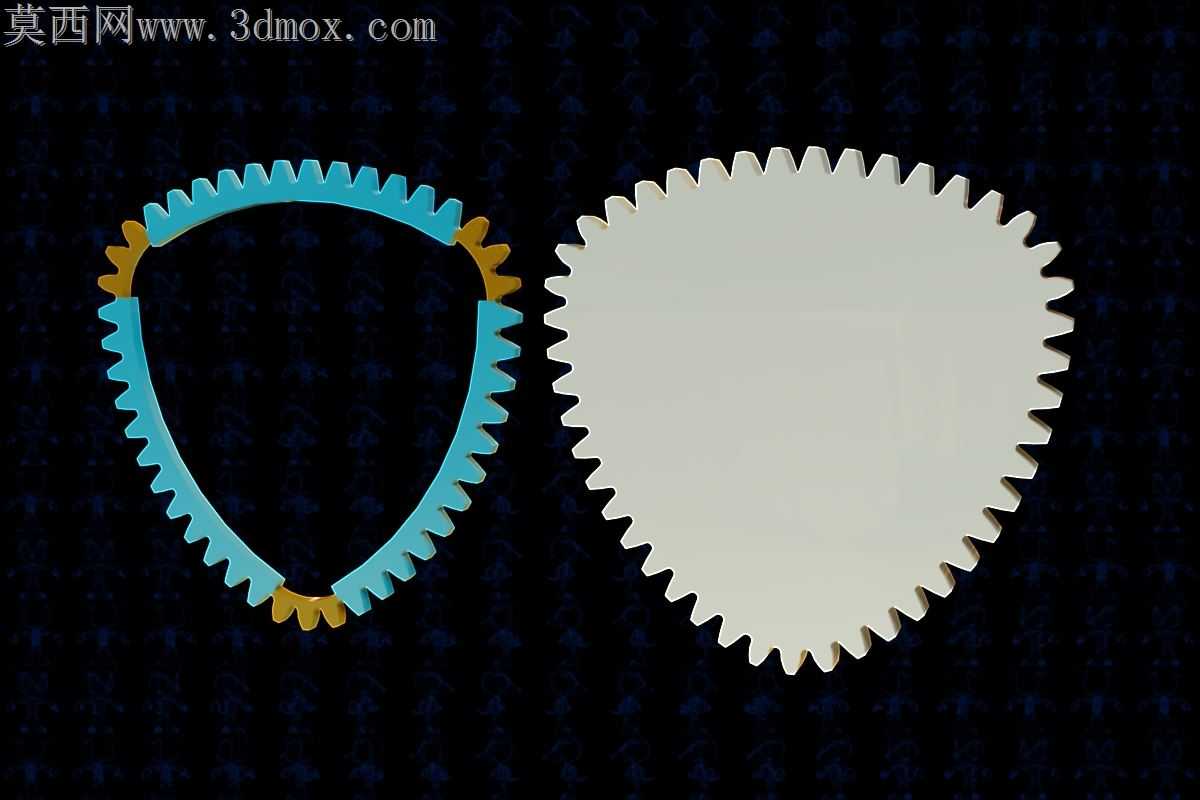

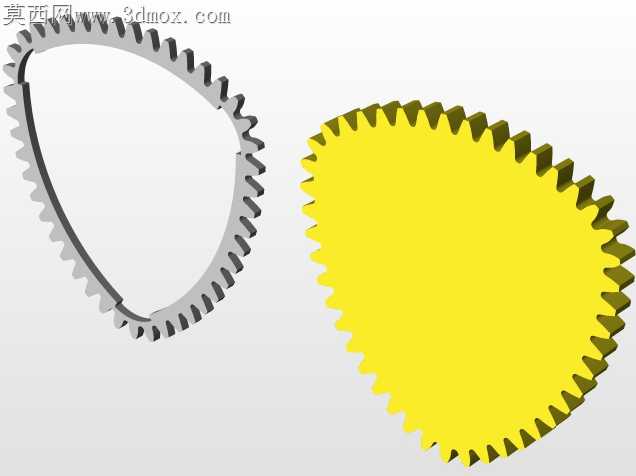

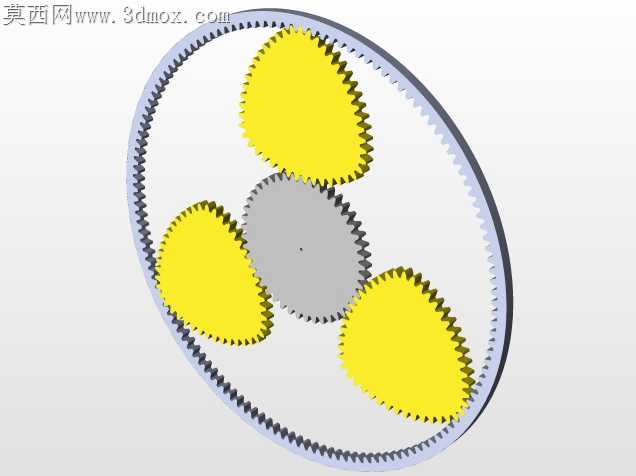

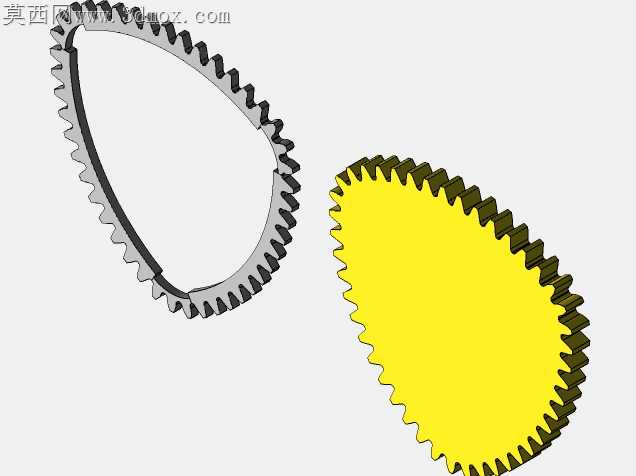

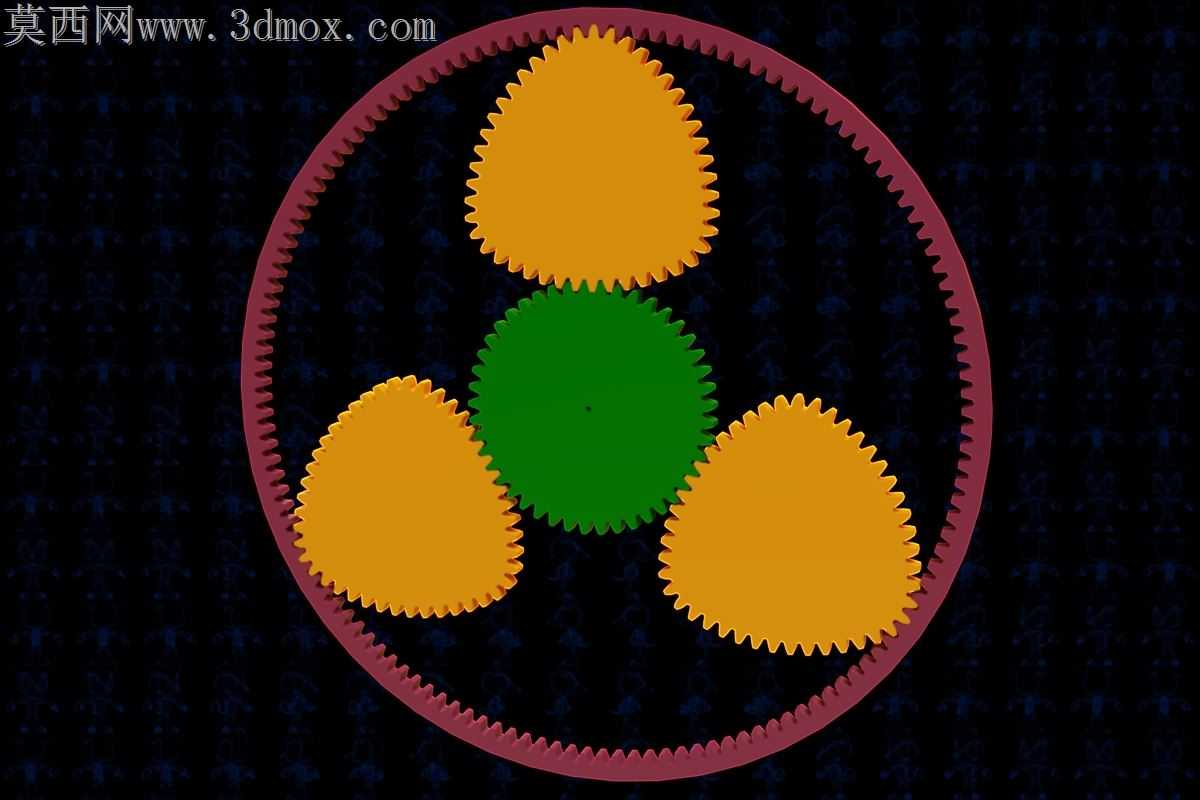

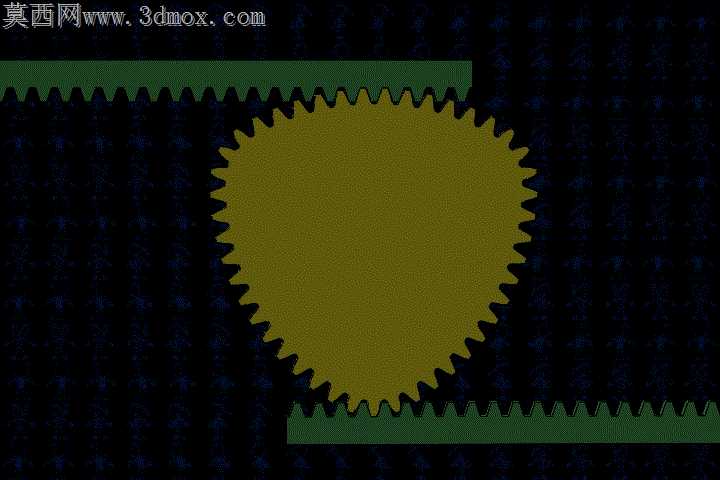

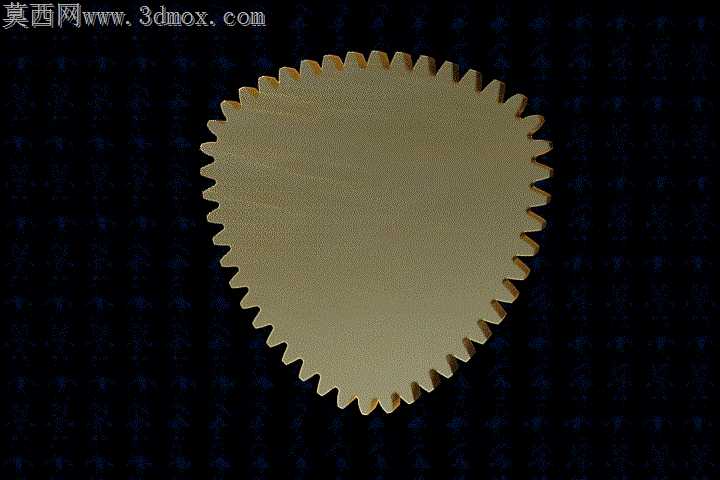

常规定传动比齿轮无法实现变角速度输出的特殊工况需求，非圆轮廓的莱洛三角齿轮在行星排布下，能在固定中心距约束下完成周期性变速传动，这套轮系的核心矛盾集中在齿廓修形与啮合间隙的匹配上。莱洛三角的等宽特性决定了三个行星轮可同时与中心太阳轮、外侧内齿圈保持啮合，齿廓并非标准渐开线，每一段齿形都要对应三角轮廓的曲率变化做偏移修正，若直接套用圆齿轮的齿形参数，啮合到三角轮廓的弧段拐点处会出现卡滞，齿侧间隙留量过小会在高速转动时出现齿面挤压磨损，留量过大会产生传动回差，无法满足精密变传动比的输出要求。三个行星轮沿太阳轮周向120度均布，安装时的相位角偏差会直接破坏啮合同步性，单个行星轮的齿顶与内齿圈齿底间隙偏差超过0.02mm，就会出现某一段啮合过紧、相邻段脱啮跳齿的问题，内齿圈的齿根圆要匹配莱洛三角行星轮的公转轨迹做非圆修正，不能沿用正圆内齿圈的等径设计，否则行星轮公转至三角轮廓顶点位置时，齿顶会剐蹭内齿圈齿根，公转至弧段中点时又会出现侧隙过大的冲击。齿面接触区的调试不能照搬圆齿轮的涂色检验方法，要逐段标记三个行星轮在公转一周内的啮合接触斑，对接触斑偏载的齿段做微米级修形，保证每个啮合位置的接触面积占比稳定在合理区间，避免局部应力集中造成齿面点蚀。这套轮系可应用在需要周期性变速输出的轻工送料、脉动发生机构中，相比凸轮连杆组合的变速机构，结构更紧凑，传动冲击更小，能在封闭壳体内完成连续的周期变速传动，省去额外的连杆铰接间隙带来的传动误差。
