双链轮滚子链传动结构设计

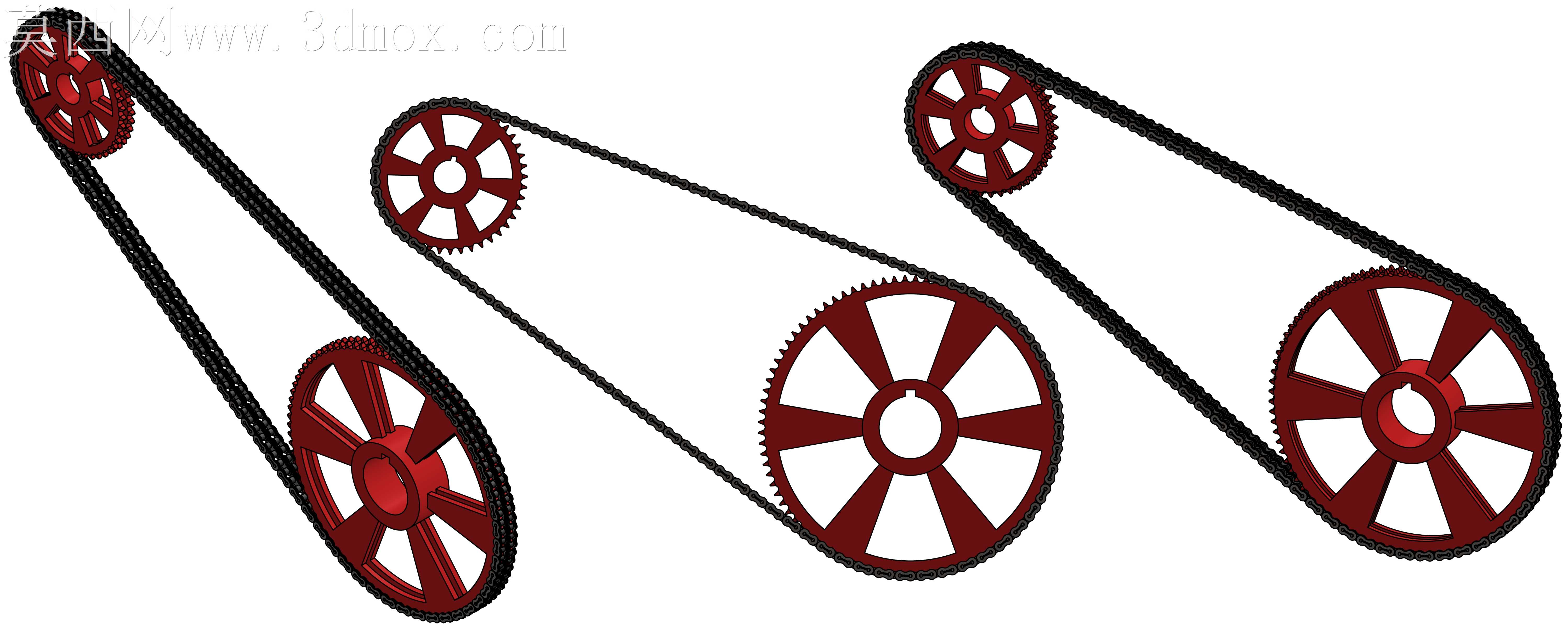

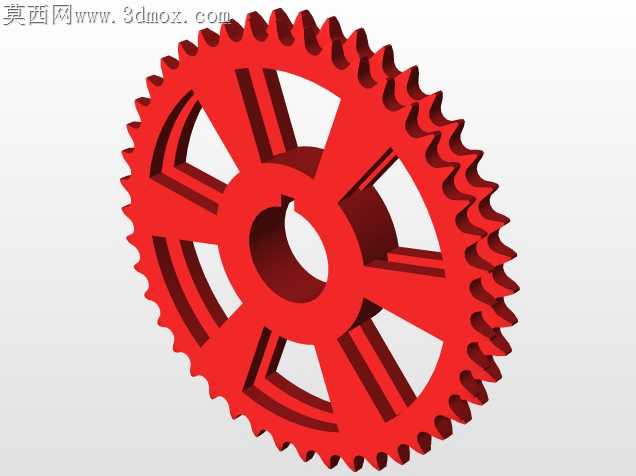

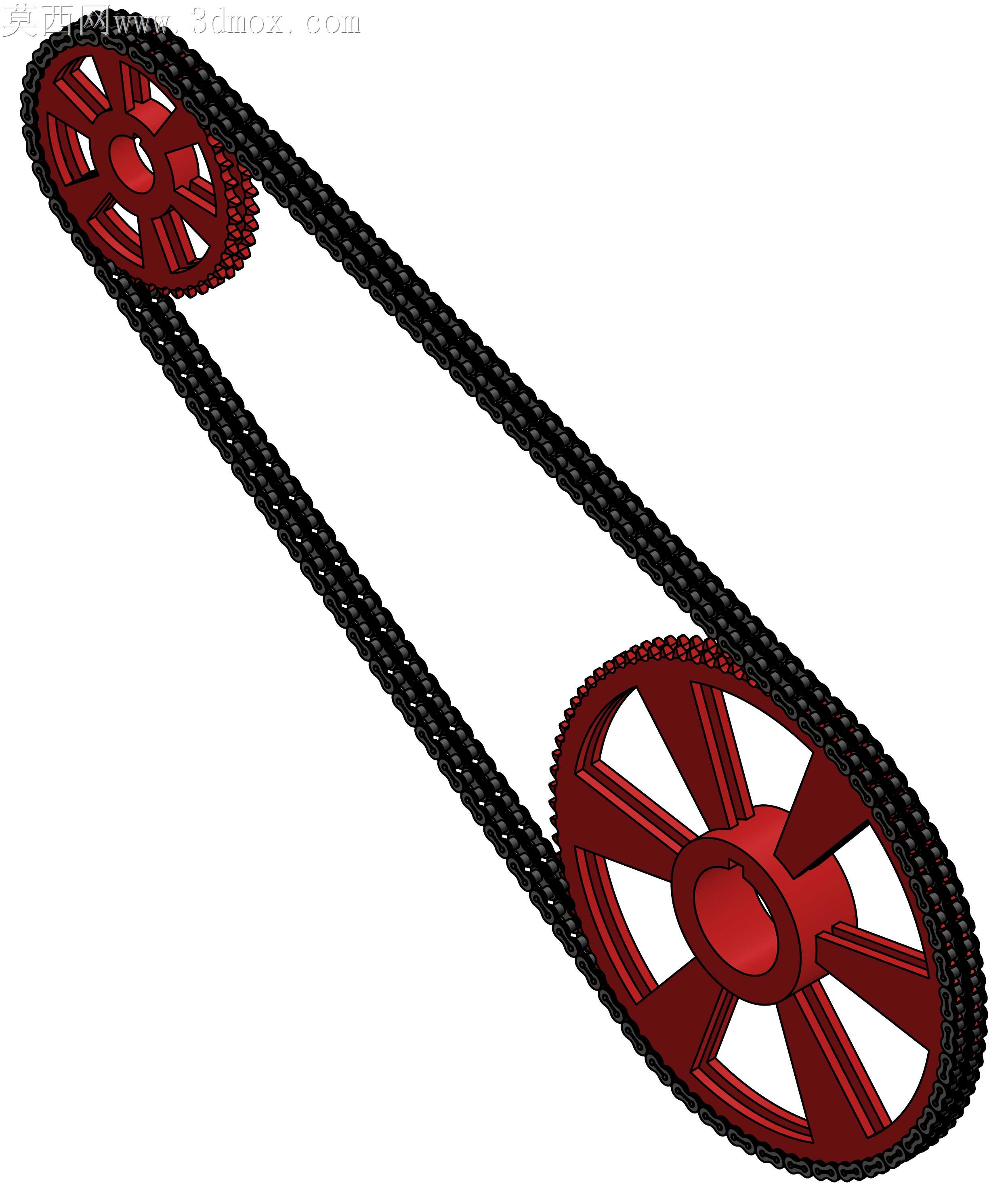

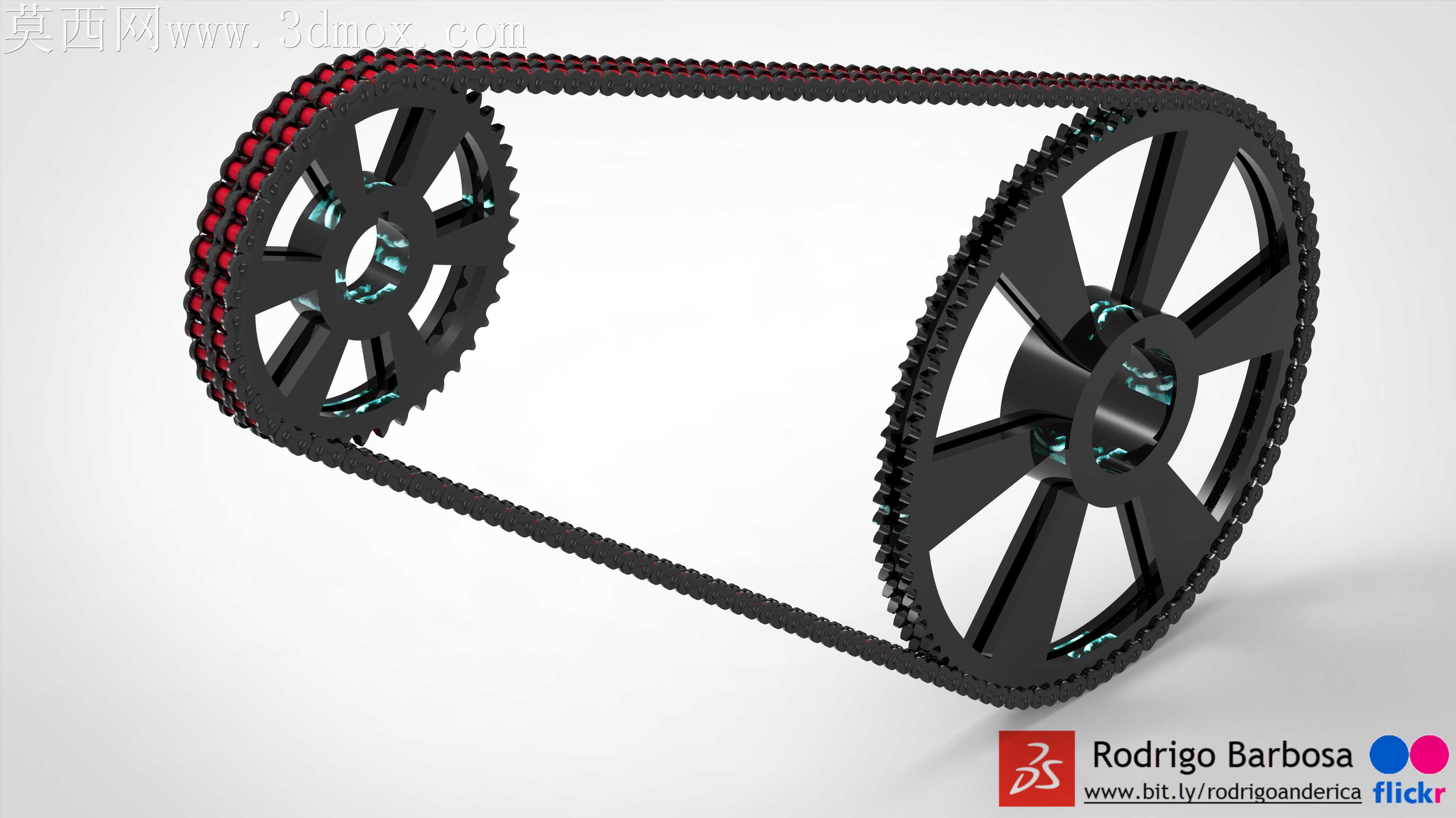

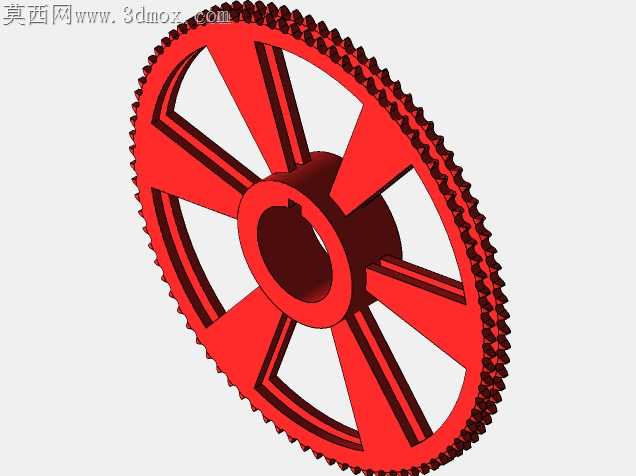

链传动在中低速重载工况下常出现跳齿、链板异常磨损的问题，根源多在链轮齿形与链条节距的匹配公差、轮辐受力形变带来的啮合偏移。这套双链轮搭配滚子链的结构，在齿形加工适配层面做了针对性的细节处理。大链轮采用八根辐条的轮辐式结构，辐条截面做了渐变过渡，靠近轮毂位置厚度更大，向轮缘方向逐步收窄，既控制了整体重量，也让啮合时的径向受力能顺着辐条均匀传导到轮毂，避免轮缘局部应力集中导致的齿形形变。齿面的啮合轮廓没有采用简化的直线齿形，而是贴合滚子链的滚子外径做了圆弧修形，每个齿槽的圆弧半径比滚子半径大0.12mm，这个间隙刚好能容纳链条铰接处的磨损余量，不会因为长期运行后滚子磨耗出现卡滞，也不会间隙过大导致啮合冲击。小链轮的轮毂位置做了加厚处理，键槽边缘开了应力释放槽，避免装配时轴与孔过盈配合带来的轮毂开裂隐患，同时轮毂端面的定位止口高度控制在3mm，既能保证链轮与轴的同轴度，也不会在装配时和轴肩产生干涉。配套的滚子链链板边缘做了小圆角钝化，没有尖锐的冲裁毛边，链节铰接处的间隙控制在0.05mm以内，既能保证链条绕入链轮时的弯折灵活性，也不会因为间隙过大出现横向窜动。两个链轮的中心距匹配链条节数做了精准核算，链条张紧后的下垂量控制在中心距的2%，刚好适配无张紧轮的开式传动场景，不会因为下垂量过大出现跳齿，也不会张紧过紧加剧链节和齿面的磨损。轮辐表面的减重槽深度经过受力仿真验证，在额定扭矩下的形变量不超过0.03mm，完全不会影响齿面的啮合精度，同时减重槽的边角都做了R2圆角，避免加工时应力集中产生的微裂纹，也方便后续表面处理时的涂层附着。链条与链轮啮合的包角位置，齿槽的导入角度做了微调整，让链条滚子能平滑滑入齿槽，减少啮入瞬间的冲击噪音，哪怕在频繁正反转的工况下，也不会出现滚子卡滞在齿顶的问题。
