小型车用双凸轮轴正时链轮链条传动结构

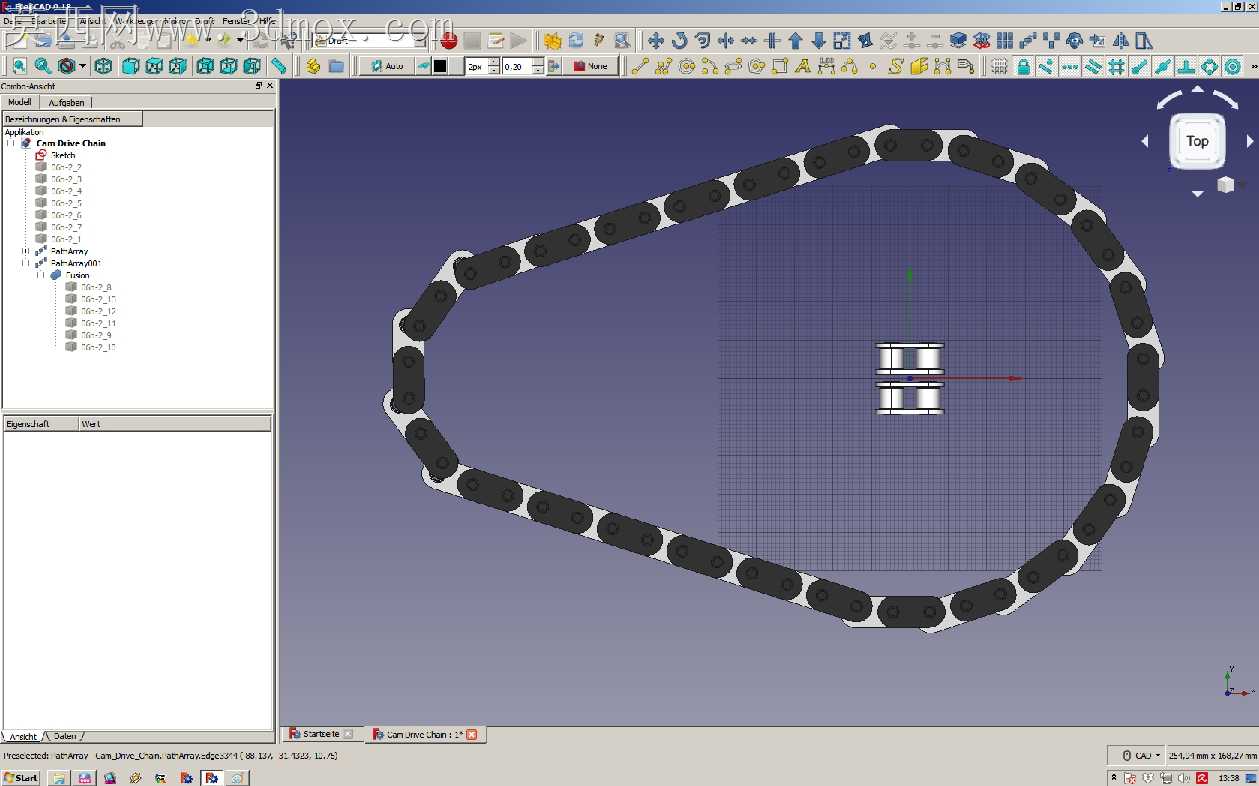

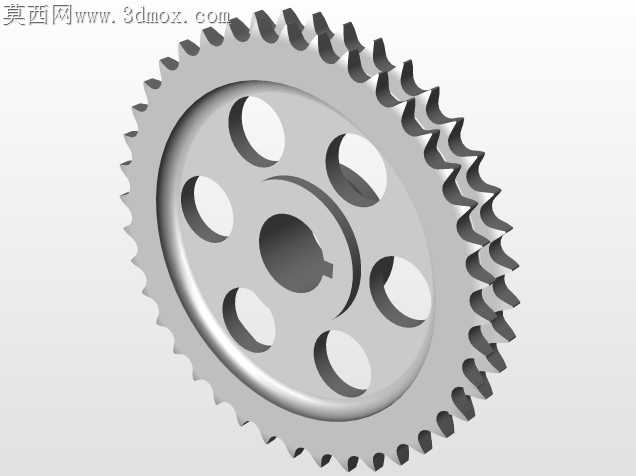

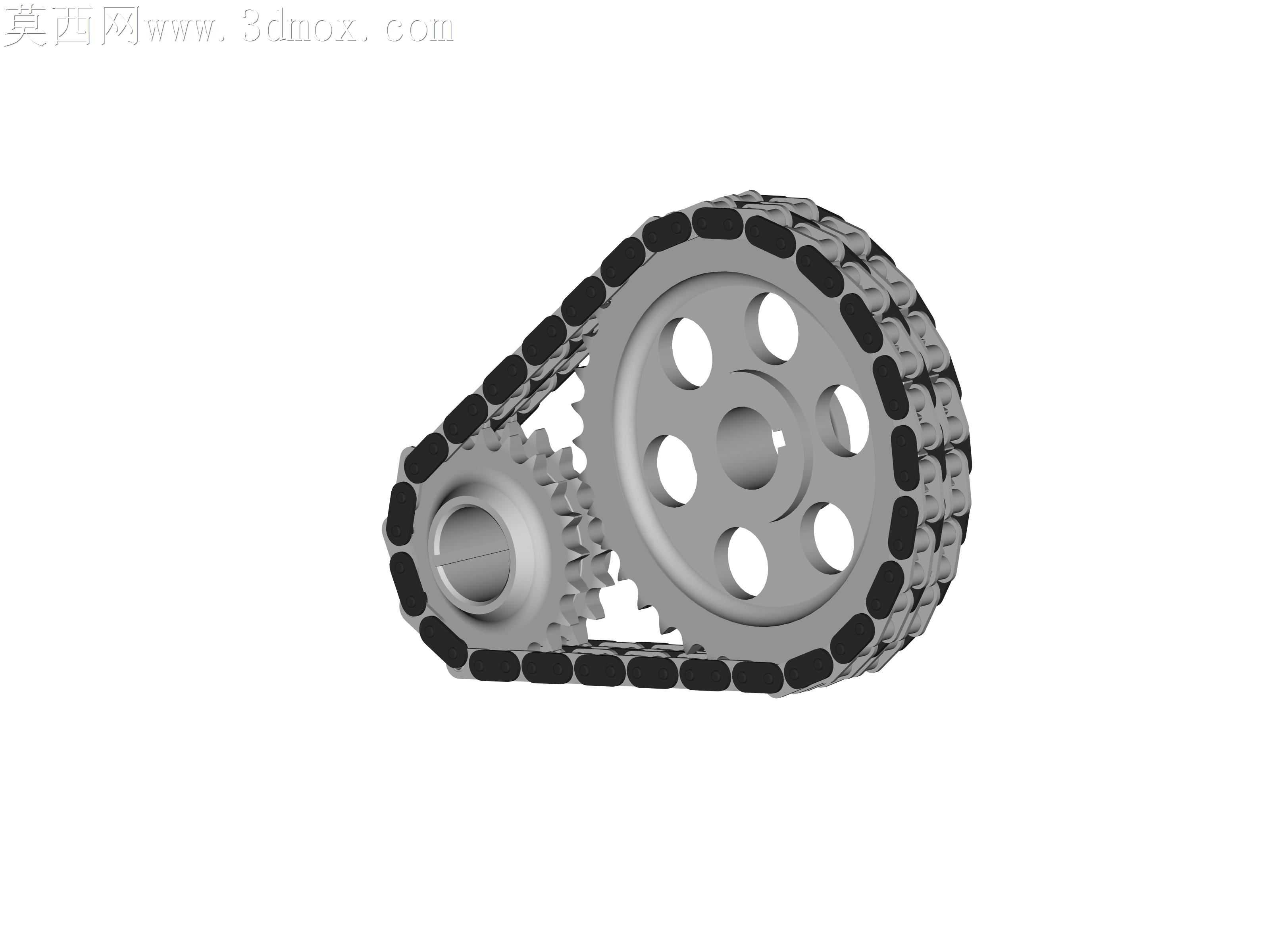

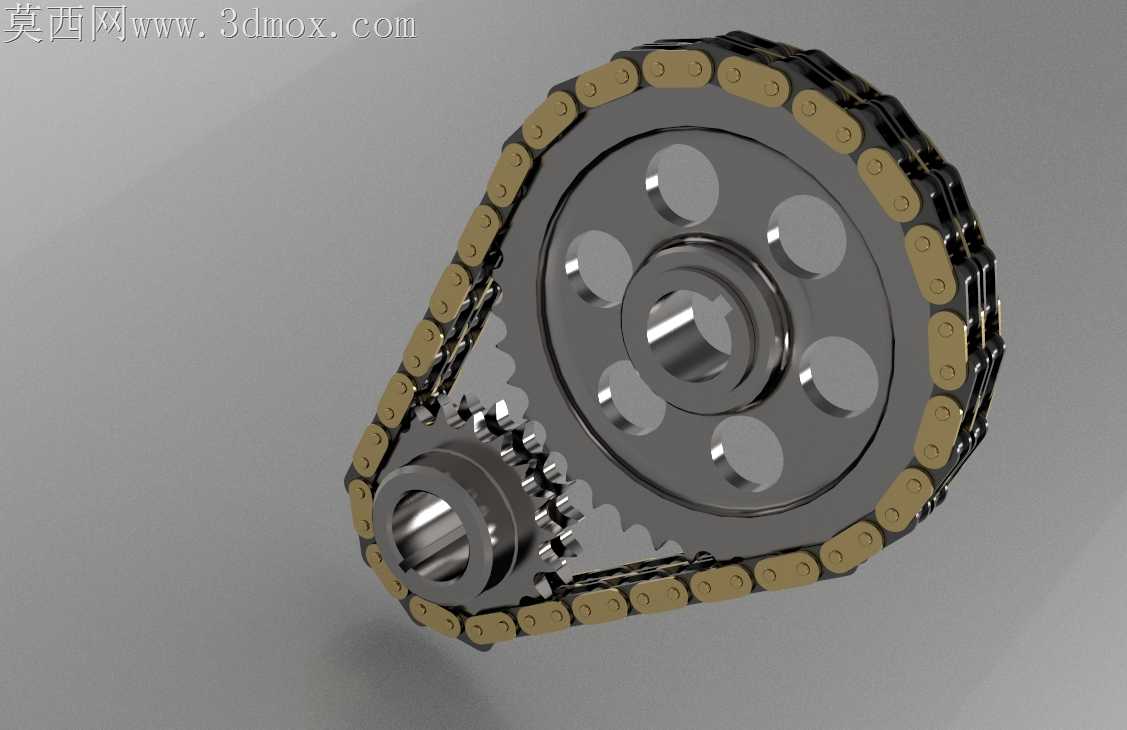

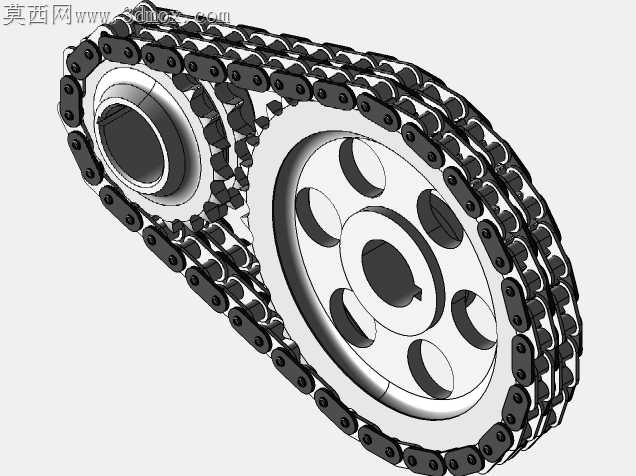

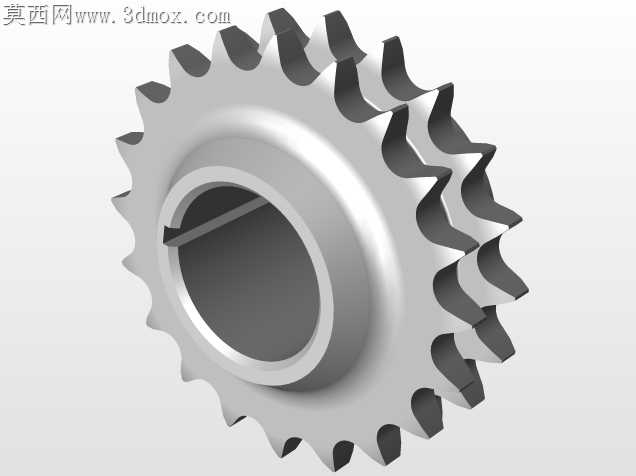

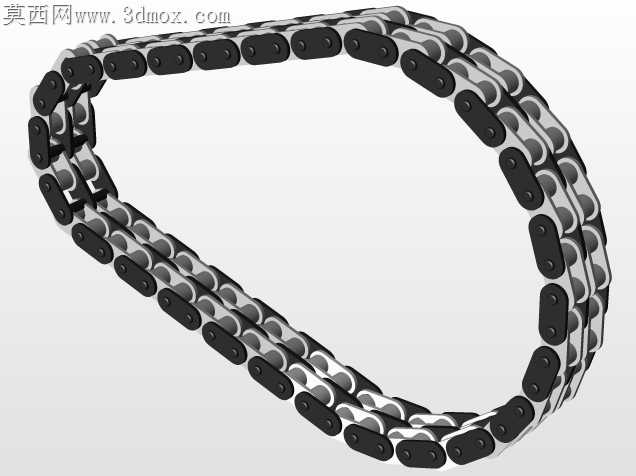

这套传动结构主要应用于小排量乘用车的顶置双凸轮轴配气机构，是发动机配气正时系统的核心传动部件，负责将曲轴输出的动力精准传递给进排气侧凸轮轴，确保凸轮轴按照预设的配气相位驱动气门开闭，匹配发动机不同转速工况下的进排气时序要求，保障气缸内进气充分、排气彻底，是决定发动机动力输出平顺性、燃油经济性与排放表现的关键结构。在实际装车场景中，该传动组件布置于发动机缸体前端的正时舱内，外侧由正时罩壳密封防护，运行过程中配合张紧器、导轨等附属部件保持链条张紧度，避免传动跳齿导致配气相位错乱，引发气门撞击活塞等严重发动机故障。从功能特性来看，这套链轮链条传动采用滚子链结构，相比同步带传动具备更高的传动强度与更长的使用寿命，可适应高转速下的持续动力传递，大尺寸链轮为凸轮轴驱动轮，小尺寸链轮为曲轴驱动轮，二者的齿数比严格匹配发动机配气传动比要求，保证曲轴旋转两周时凸轮轴准确旋转一周，完成完整的四冲程工作循环。链轮本体采用镂空减重设计，在保证轮体结构强度、满足齿根抗弯曲疲劳要求的前提下，尽可能降低旋转件的转动惯量，减少发动机运转过程中的动力损耗，链轮中心的轴孔与定位端面设计有精准的配合公差，可保证与轴件装配后的同轴度，避免传动过程中出现偏摆抖动。链条的链板与销轴采用耐磨合金钢材质，链节之间的铰接间隙控制在极小范围内，长期运行下的磨损伸长量控制在设计阈值内，降低正时相位偏移的风险。设计过程中，首先根据目标机型的配气传动比确定两个链轮的齿数与节圆直径，结合正时舱的布置空间确定两轴的中心距，匹配对应节数的链条长度，链轮的齿形采用符合传动标准的渐开线齿廓，保证与链条滚子的啮合平顺性，降低啮合冲击与运行噪音。轮体的镂空孔位经过受力仿真校核，避开应力集中区域，确保高转速运转下轮体不会出现结构变形或断裂，轴孔处的键槽或定位结构根据配套轴的连接形式设计，保证扭矩传递的可靠性。安装边界方面，两个链轮的轴向定位尺寸与缸体、缸盖的安装基准严格对齐，链条安装后的张紧行程预留足够的调整余量，可覆盖链条长期使用后的磨损伸长量，整套传动组件的外轮廓尺寸与正时罩壳的内部型腔完全匹配，不会出现运动干涉问题，装配时可通过链轮上的正时标记与缸体标记对齐，快速完成初始配气相位的校准，降低装配难度与出错概率。
