电动清冰机电池组连接防护盖结构

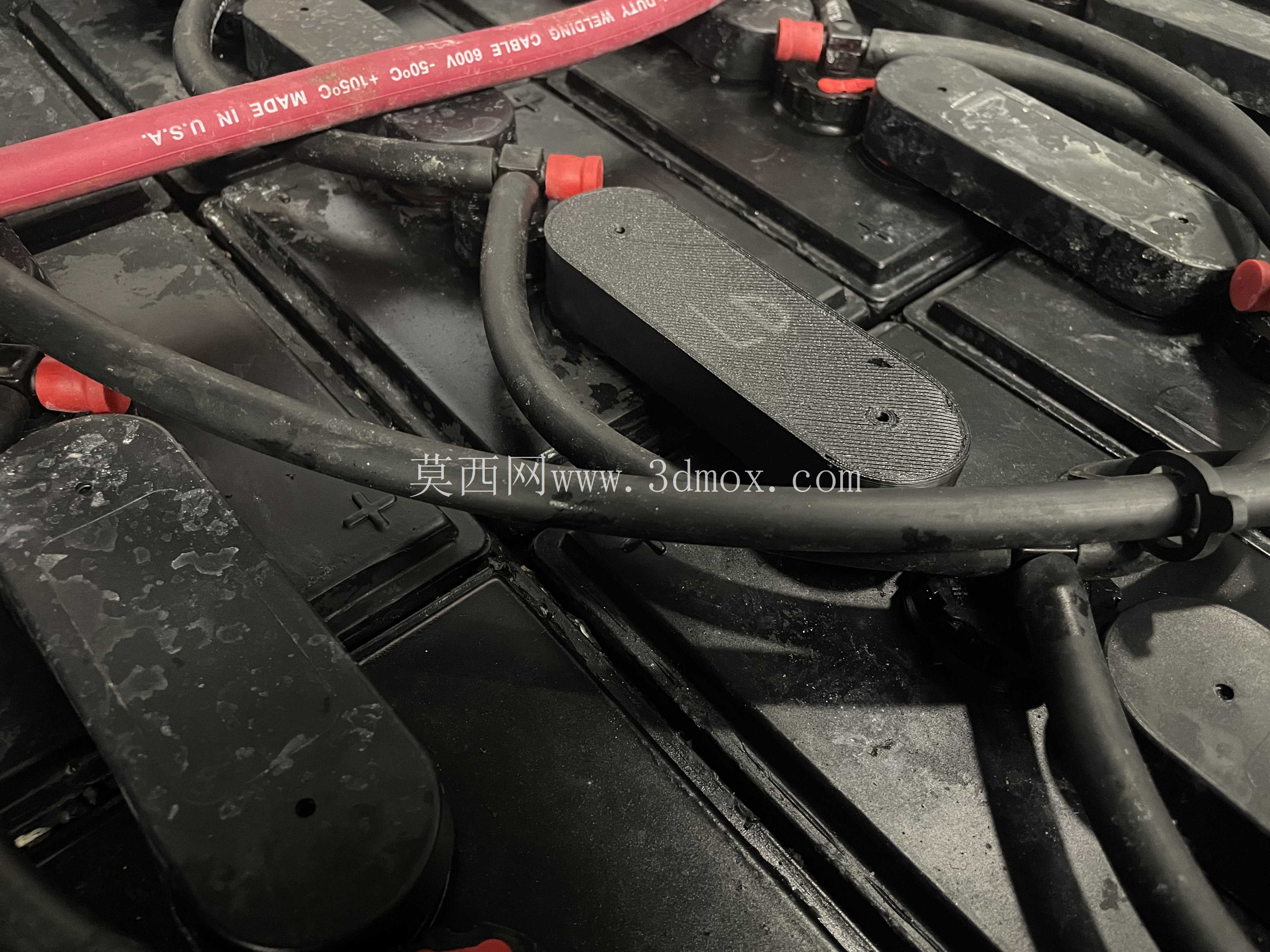

　　这款长圆槽型结构件是电动冰面修整车电池舱内的电池连接防护部件，主要适配650型电动赞博尼清冰设备的电池组排布需求，安装在相邻两组动力电池的连接区域上方，承担绝缘防护、连接点位遮挡、线束规整的核心作用。冰场作业场景对设备部件的耐低温、抗振动性能要求极高，冰面作业时整机持续在-5到-10℃的低温环境下运行，电池组大电流充放电过程中连接点位容易出现凝露、积冰问题，同时清冰作业时机身持续受冰面不平整带来的高频振动，普通平面盖板很容易出现移位、密封失效的问题，这款连接盖的设计完全围绕这类工况痛点展开。

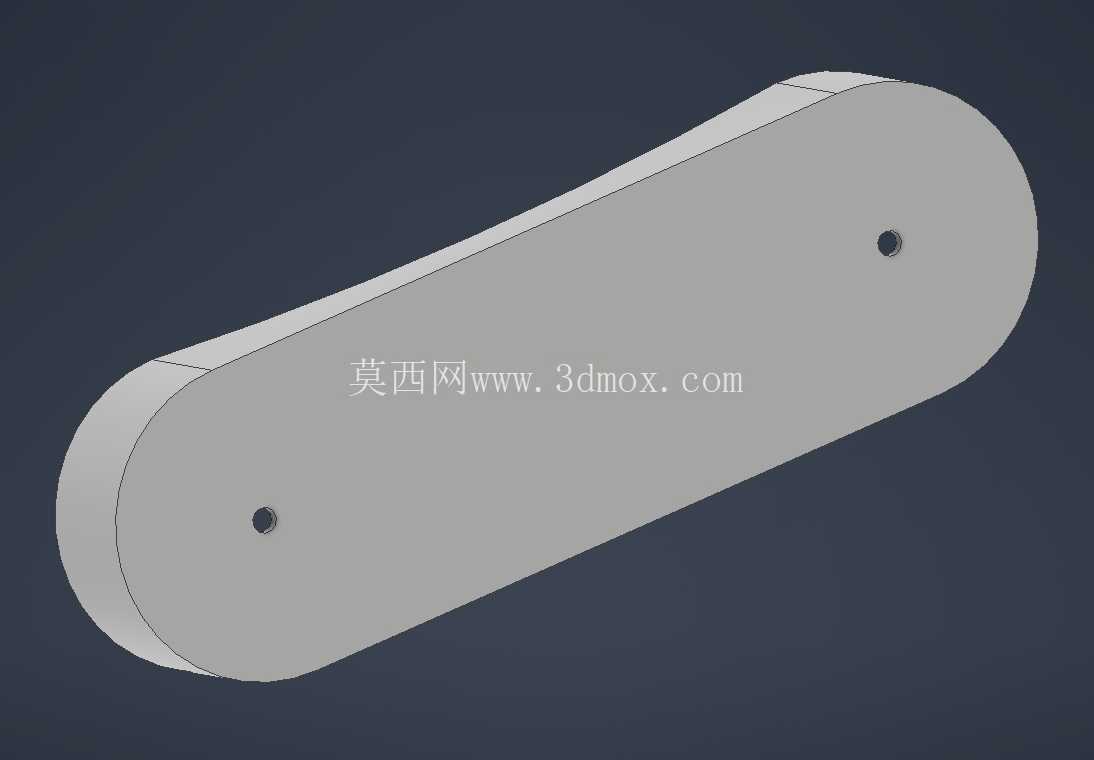

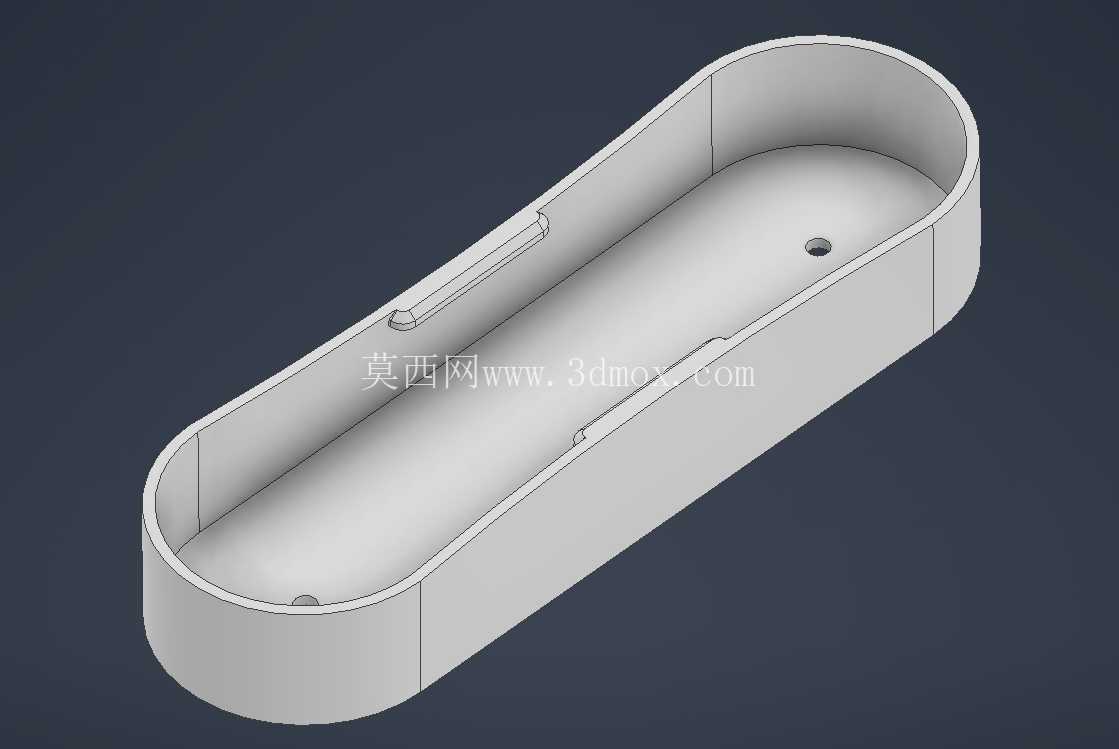

　　从结构形态来看，整体采用长圆形深槽结构，两端做圆弧过渡，没有直角应力集中区域，槽体深度刚好覆盖电池连接排的凸起高度，内壁设置的两道纵向限位筋，刚好卡入电池模组端板的预留卡槽内，安装时不需要额外打胶或者增加紧固件，顺着卡槽滑入即可完成定位，后期维护拆卸时直接向上提拉就能取出，不会干涉电池组的拆装作业。槽底预留的两个沉头安装孔，分别对应电池模组支架上的固定螺柱，安装后孔位与螺柱同轴度公差控制在0.2mm以内，拧紧M3沉头螺钉后，盖板整体与电池模组上表面完全贴合，缝隙控制在0.5mm以内，能够有效阻挡冰场作业时带入的碎冰屑、冷凝水渗入连接点位，避免电池连接排出现短路、锈蚀问题。

　　设计过程中优先考虑了低温环境下的材料形变问题，槽体侧壁厚度均匀控制在2mm，边缘做1mm的圆角翻边处理，既提升了整体结构刚度，避免低温下受振动出现脆裂，也能在安装时引导盖板顺利卡入安装位，不会与电池模组的边缘包胶产生剐蹭。内壁的限位筋高度为3mm，厚度1.5mm，与卡槽的配合间隙留了0.3mm的安装余量，即便低温下塑料件出现轻微收缩，也不会出现卡滞无法安装的问题。从安装边界来看，这款连接盖的整体长度适配650型清冰车电池舱内两组相邻电池的间距，两端圆弧半径与电池模组的端板圆弧半径完全匹配，安装后盖板上表面与电池模组上表面齐平，不会突出电池包的整体轮廓，不会干涉电池舱上方的其他线束、盖板的安装布局。

　　槽体内部的空腔预留了足够的连接排、采样线束的容纳空间，连接排安装后与盖板内壁的最小间隙为3mm，即便车辆行驶过程中出现振动，连接排也不会与盖板内壁发生摩擦磨损，避免线束绝缘层破损带来的安全隐患。实际作业过程中，这款盖板除了基础的防护作用，还能起到规整线束的作用，电池采样线可以顺着槽体内壁的预留走线槽排布，避免线束散落在电池间隙中被挤压破损，同时深槽结构能够在电池出现少量漏液时，临时容纳泄漏的电解液，避免电解液流到其他电池模组上扩大故障范围。针对冰场环境的高湿度特点，盖板安装后与电池模组贴合的边缘没有预留透水缝隙，冷凝水会顺着盖板的圆弧边缘流到电池舱的集水槽内，不会渗入连接点位。结构设计上完全规避了多余的冗余结构，整个零件没有倒扣、侧孔等复杂结构，采用压铸工艺即可一次成型，生产效率高，后期批量装配时的一致性好，不需要额外的后处理工序就能满足安装精度要求。在抗振动性能验证层面，盖板安装后通过两个沉头螺钉与两道限位筋共同固定，在10-2000Hz的随机振动测试中，不会出现松动、移位问题，完全满足冰面作业车辆的持续振动工况要求，同时低温环境下的冲击测试中，-20℃环境下10J的冲击不会导致盖板开裂，能够适应北方冬季冰场的低温作业环境。
