适配小型无人机的双电池挂载平衡固定结构

在小型多旋翼无人机的实际作业场景中，续航时长始终是限制作业半径的核心因素，不少航拍、小型测绘作业场景里，单组电池的续航往往无法覆盖单次作业的航线需求，而随意叠加电池又会打破机身原有重心平衡，引发飞行姿态偏移、动力输出损耗加剧甚至飞行失控的问题，这套双电池固定结构正是针对这类实际痛点开发的配套挂载组件。

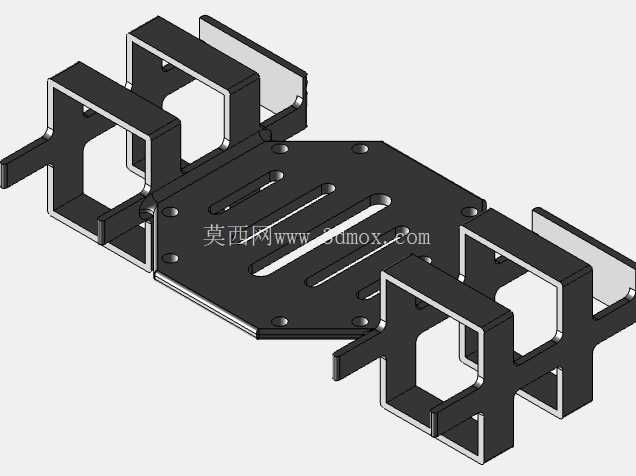

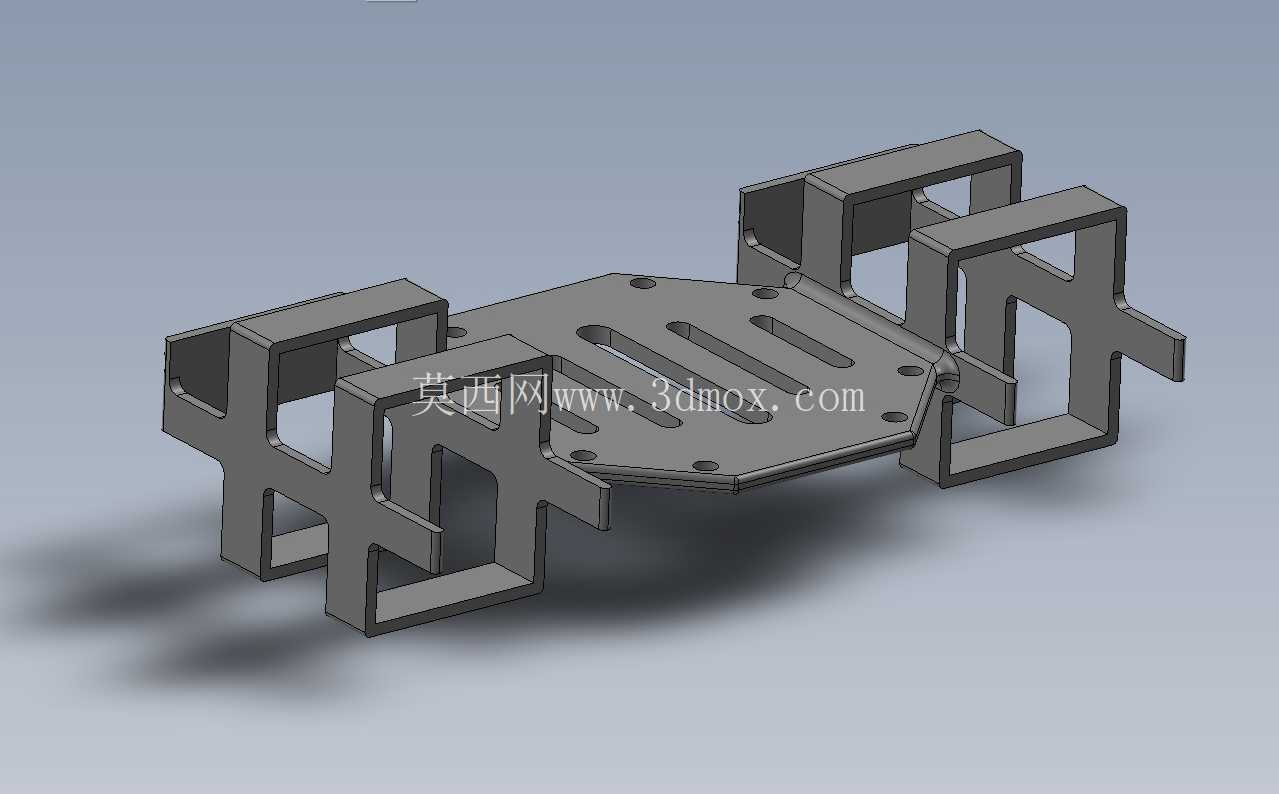

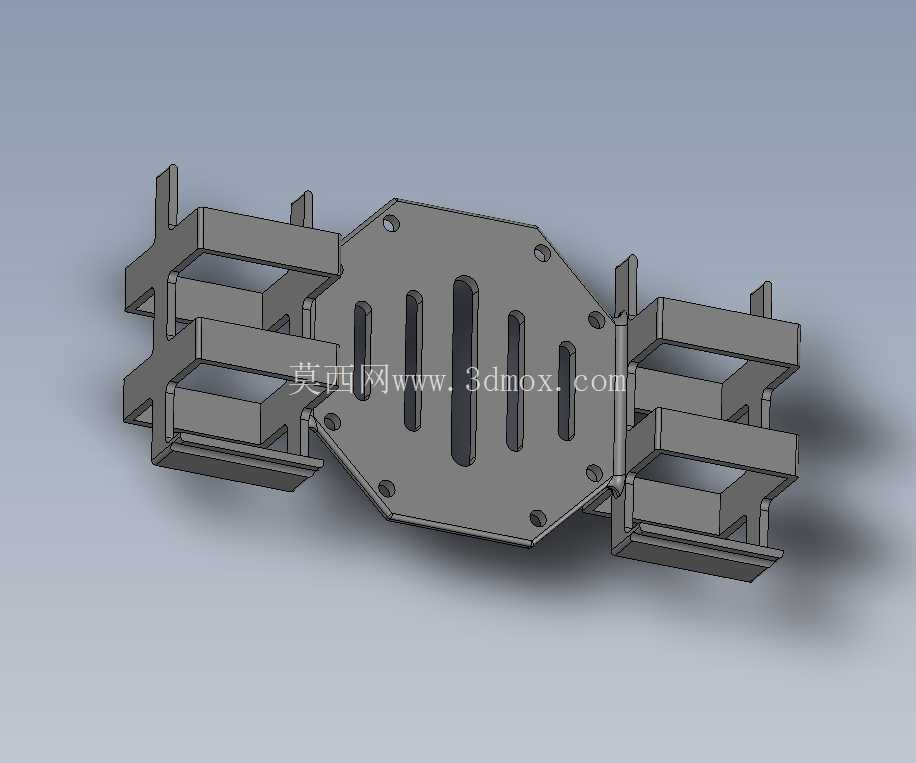

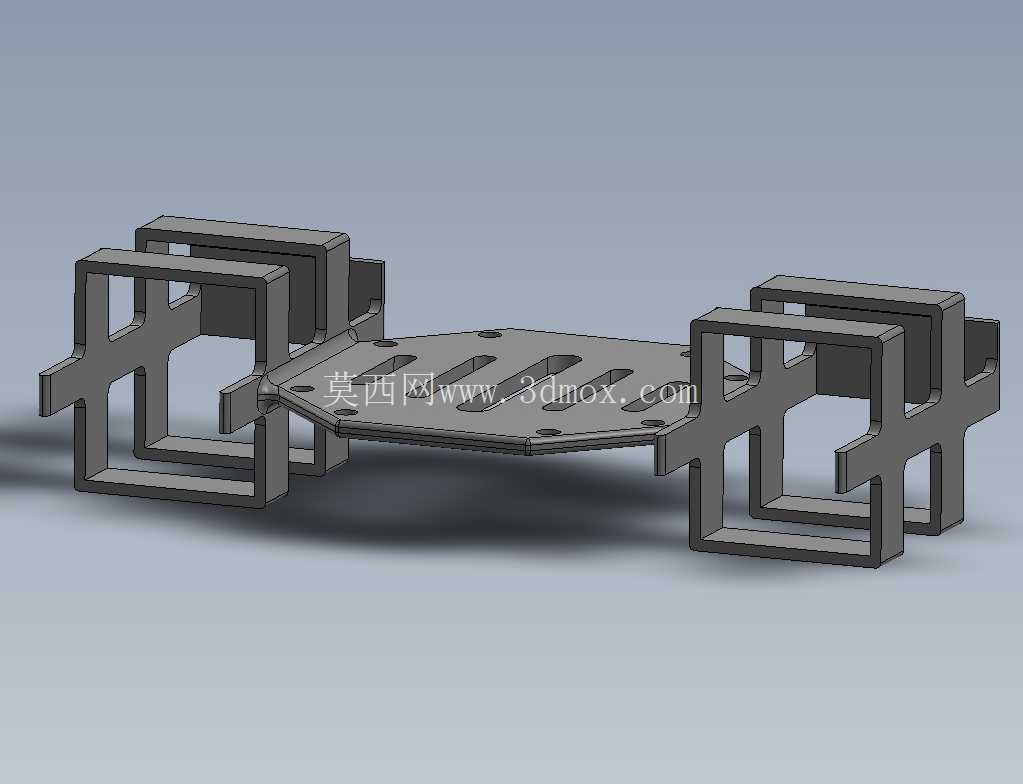

从结构功能来看，该组件采用左右对称的框架式电池仓设计，两侧仓体分别适配单组4节规格的常规锂电池组，仓体框架做了镂空减重处理，在保证电池包裹限位强度的前提下，尽可能降低附加结构自身的重量，减少不必要的动力负载。中间的连接底板为平板式结构，板面预留了多组规则排列的安装孔位，可直接与V1.0版本的小型无人机机身主体通过紧固件完成刚性连接，安装时无需对原有无人机机身结构做打孔、切削等二次修改，适配性更强。

设计过程中优先考量了重心匹配逻辑，两侧电池仓相对于中间安装底板的中心轴线完全对称，当两组重量一致的电池装入仓体后，整体挂载结构的重心恰好落在机身原有重心的纵向轴线上，不会因为加装电池导致机身前后、左右方向的重心偏移，避免飞控系统需要持续输出修正力矩抵消偏载，变相减少了动力损耗。仓体的侧向预留了拉链固定的卡位结构，电池装入后可通过小型拉链完成束紧固定，相比卡扣式固定结构，拉链固定的容错率更高，可适配电池组外壳的微小尺寸公差，同时不会出现卡扣长期使用后疲劳松脱的问题，在无人机飞行过程中的振动工况下，也能保证电池不会出现窜动、脱落的风险。

从安装边界来看，中间连接底板的孔位间距完全匹配对应版本无人机的机身安装孔距，整体结构的横向宽度控制在无人机旋翼的投影内侧，不会突出到旋翼的旋转范围内，避免结构件与高速旋转的旋翼发生碰撞引发飞行事故。两侧电池仓的深度刚好覆盖常规4节锂电池组的外形尺寸，电池装入后不会突出仓体底部，保证结构底部与无人机起落架之间留有足够的安全间隙，不会在降落时与地面发生剐蹭。仓体框架的壁厚经过反复校核，在采用常规工程塑料或轻质铝合金铸造加工时，既能承受飞行过程中的加速度冲击，又不会因为壁厚过大增加多余重量。

实际使用时，操作人员只需将两组满电电池分别装入两侧仓体，用拉链束紧后即可将整个组件固定在机身对应位置，无需额外调整飞控的重心参数，即可直接起飞作业，相比单电池配置，可有效提升近一倍的续航时长，适合需要长航线作业的航拍、环境监测、小型场地测绘等场景。结构的镂空设计同时兼顾了电池散热需求，飞行过程中的气流可穿过框架空隙直接带走电池工作产生的热量，避免电池在大电流放电过程中出现热量堆积，提升电池工作的稳定性与使用寿命。整个结构没有多余的复杂曲面，铸造生产时脱模难度低，成品率高，适合小批量加工生产，作为无人机的配套扩展配件使用。
