四轴穿越机机架升级结构设计方案

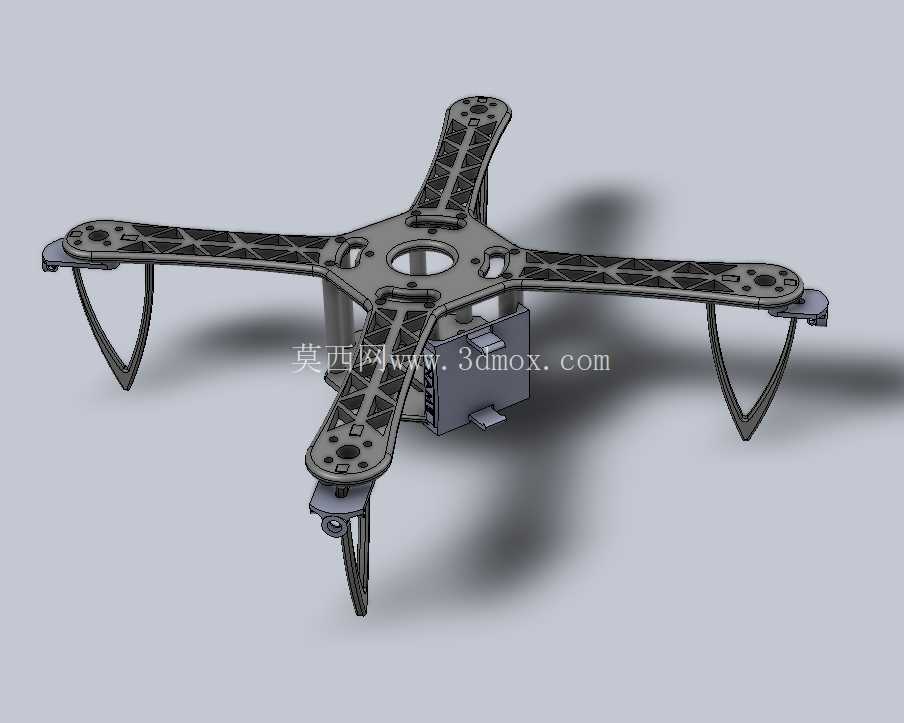

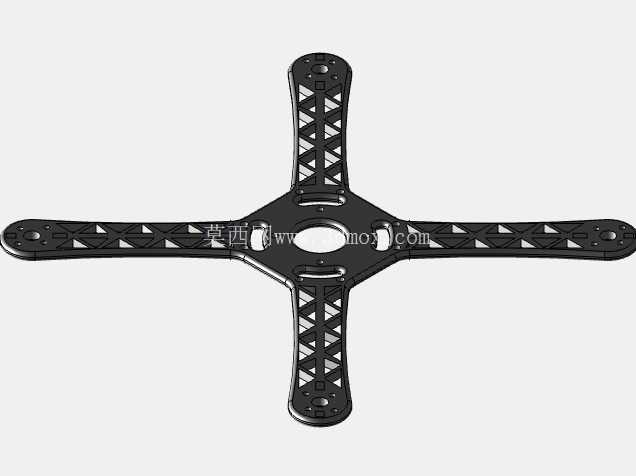

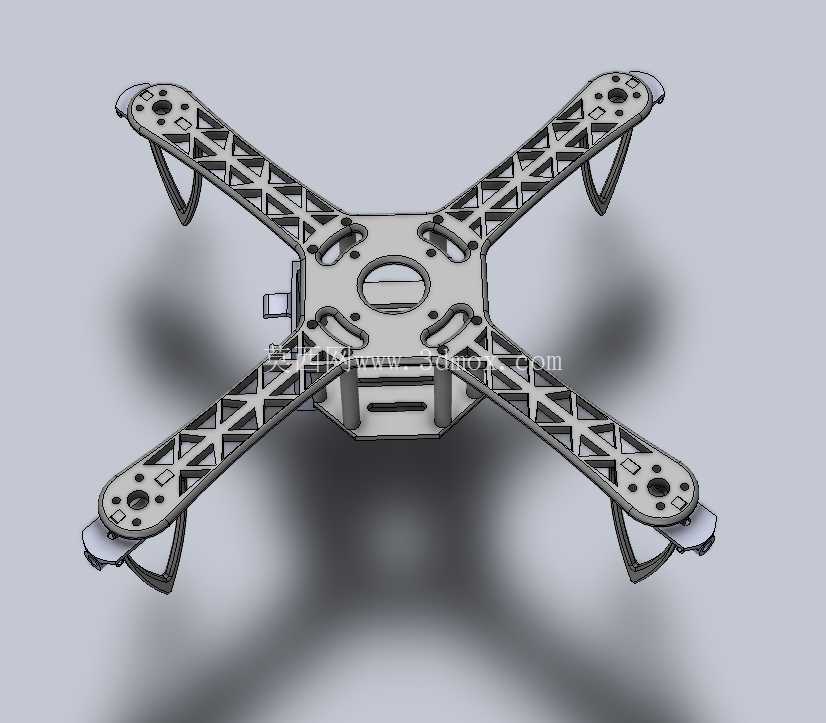

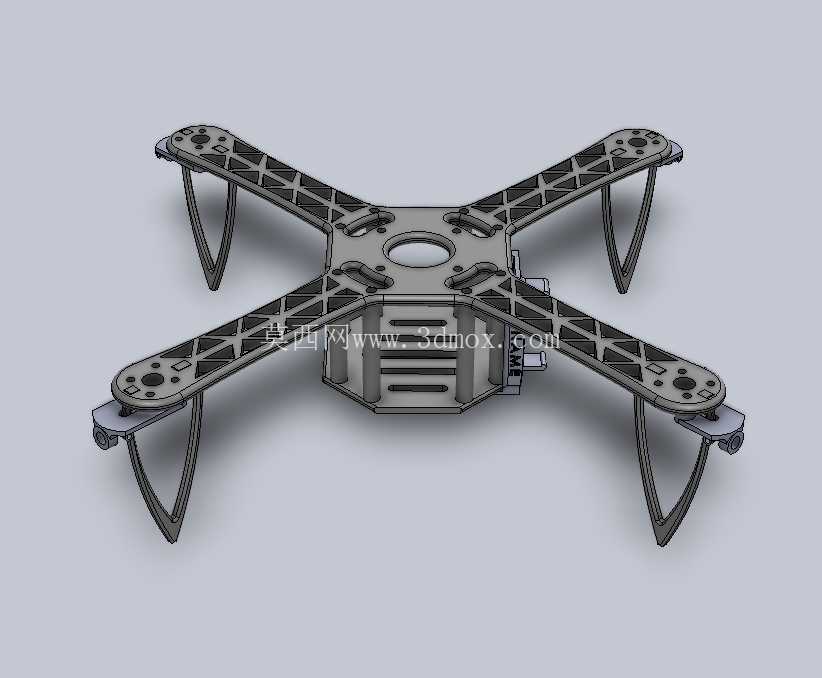

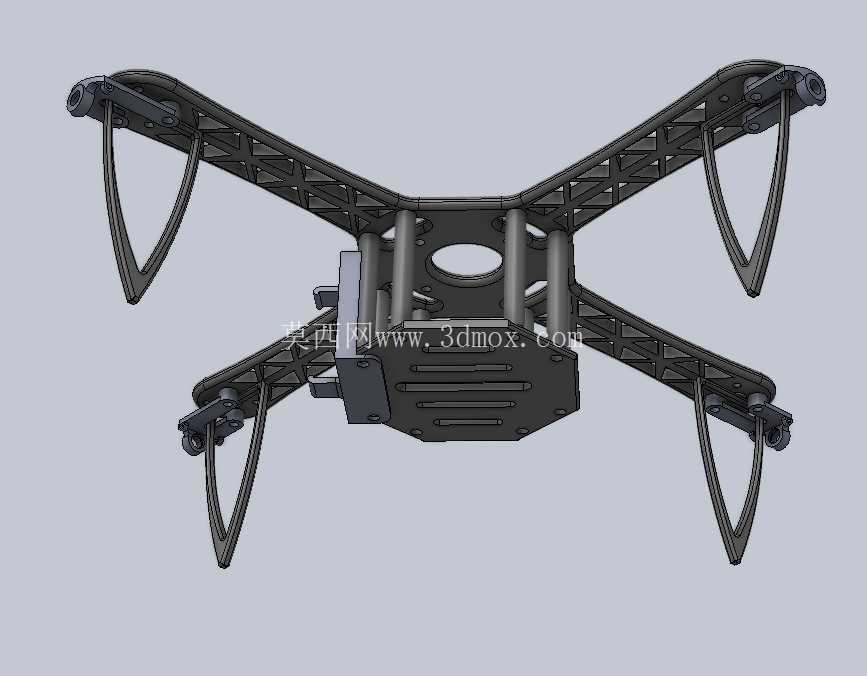

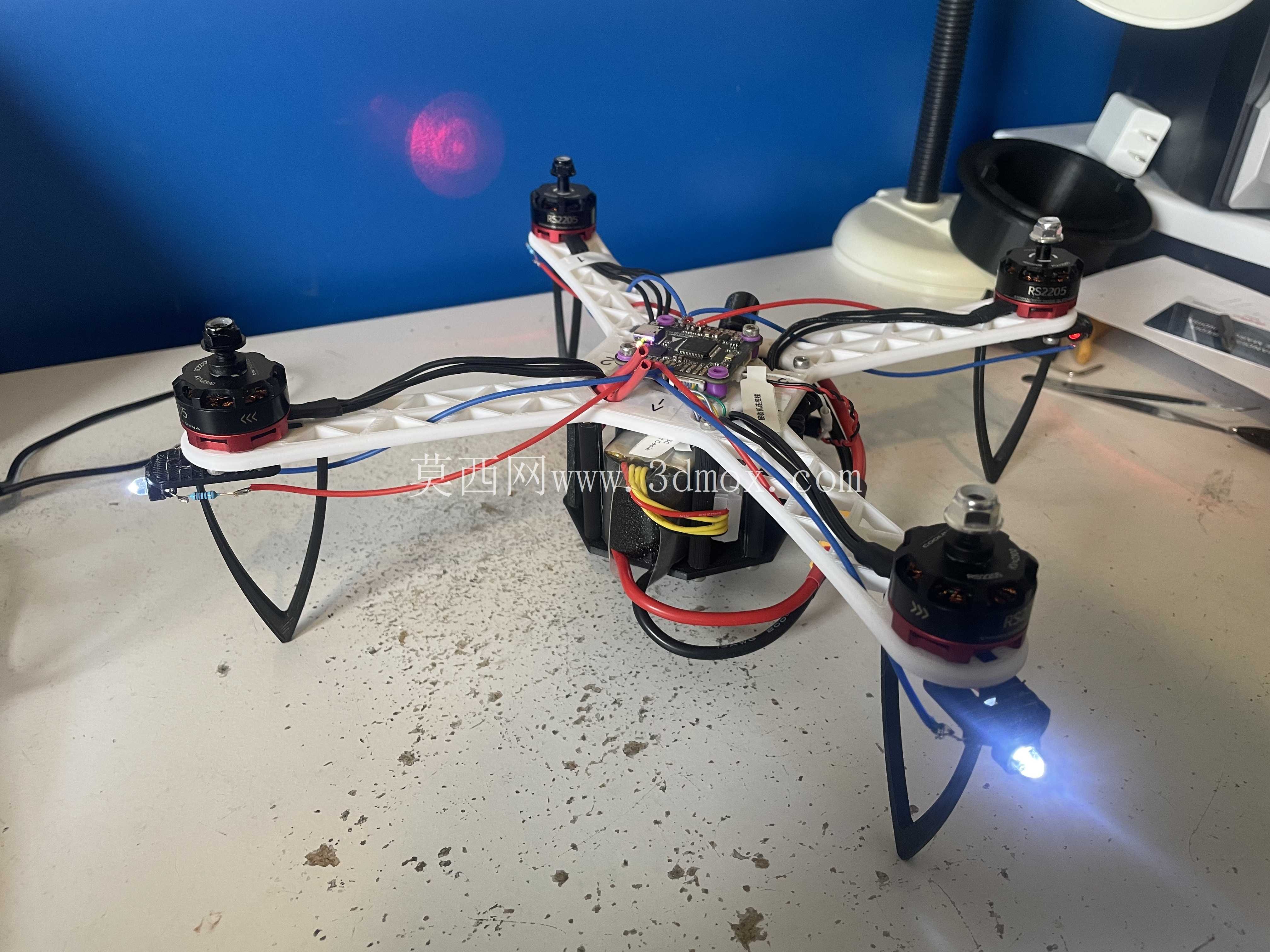

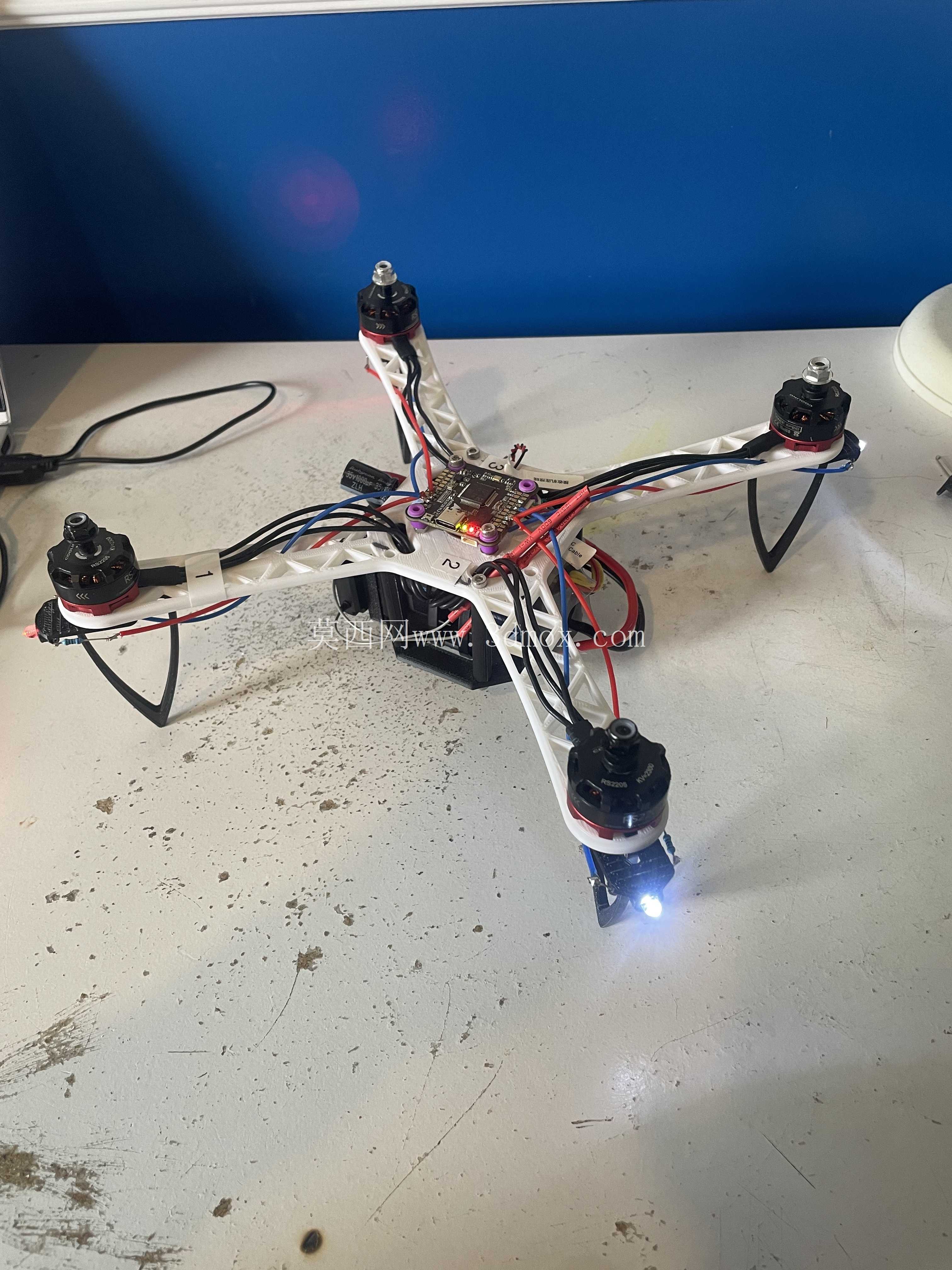

　　这套四轴机架结构主要面向消费级航模飞行、小型航拍作业、入门级FPV穿越场景设计，作为整套飞行系统的核心承载基体，需要同时兼顾动力组件安装、飞控系统固定、能源模块容纳、起落缓冲防护等多重功能，结构设计的合理性直接决定飞行过程的稳定性与整机改装拓展空间。从结构布局来看，采用经典X型四轴分布构型，机臂与中心机身采用一体化框架设计，减少分体拼接带来的装配公差累积与连接松动风险，机臂内部做镂空桁架式筋位排布，在保证结构抗弯、抗扭强度的前提下尽可能削减非必要结构重量，降低动力系统的无效负载，提升续航表现与机动响应速度。

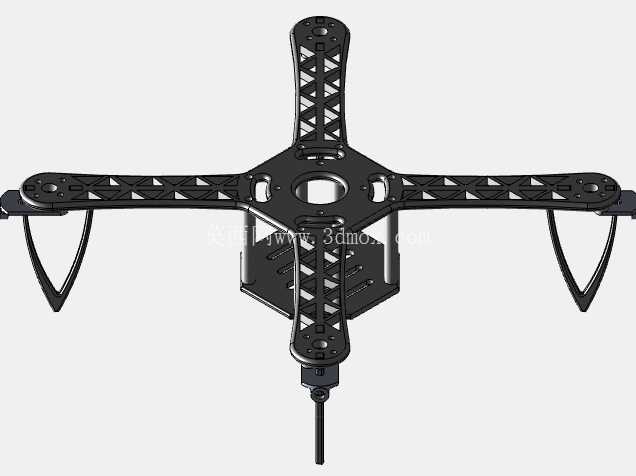

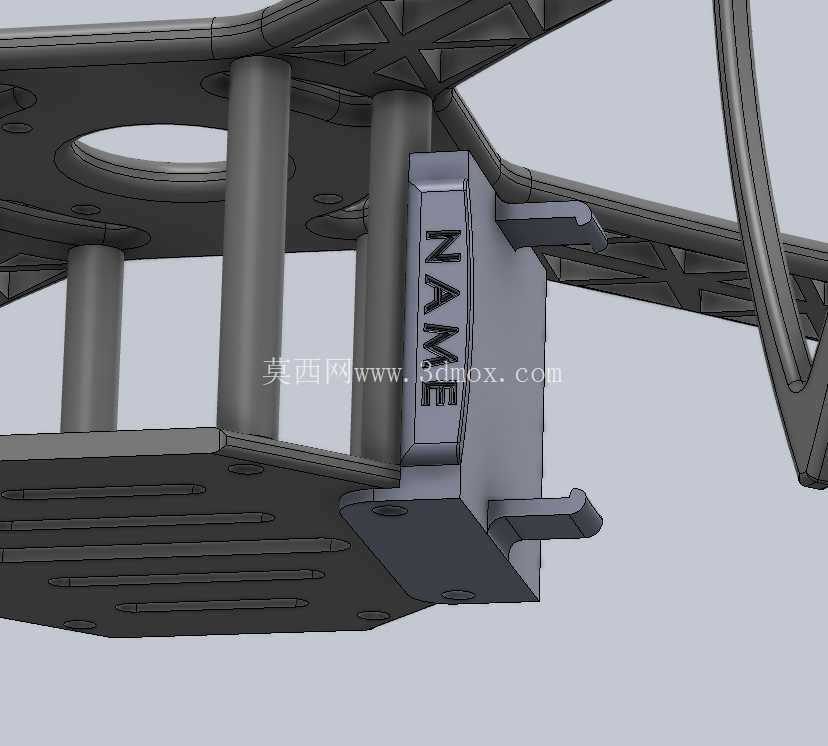

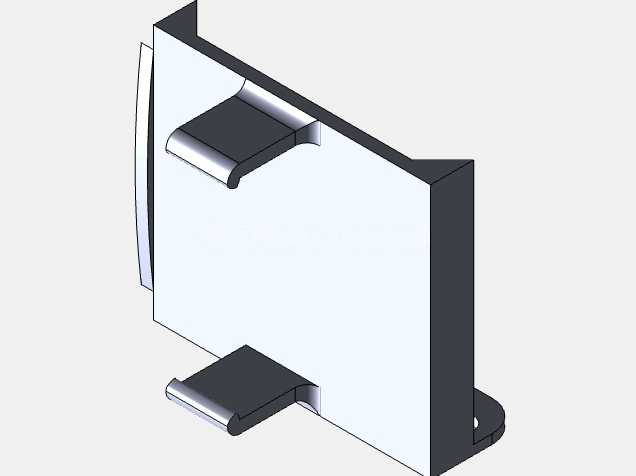

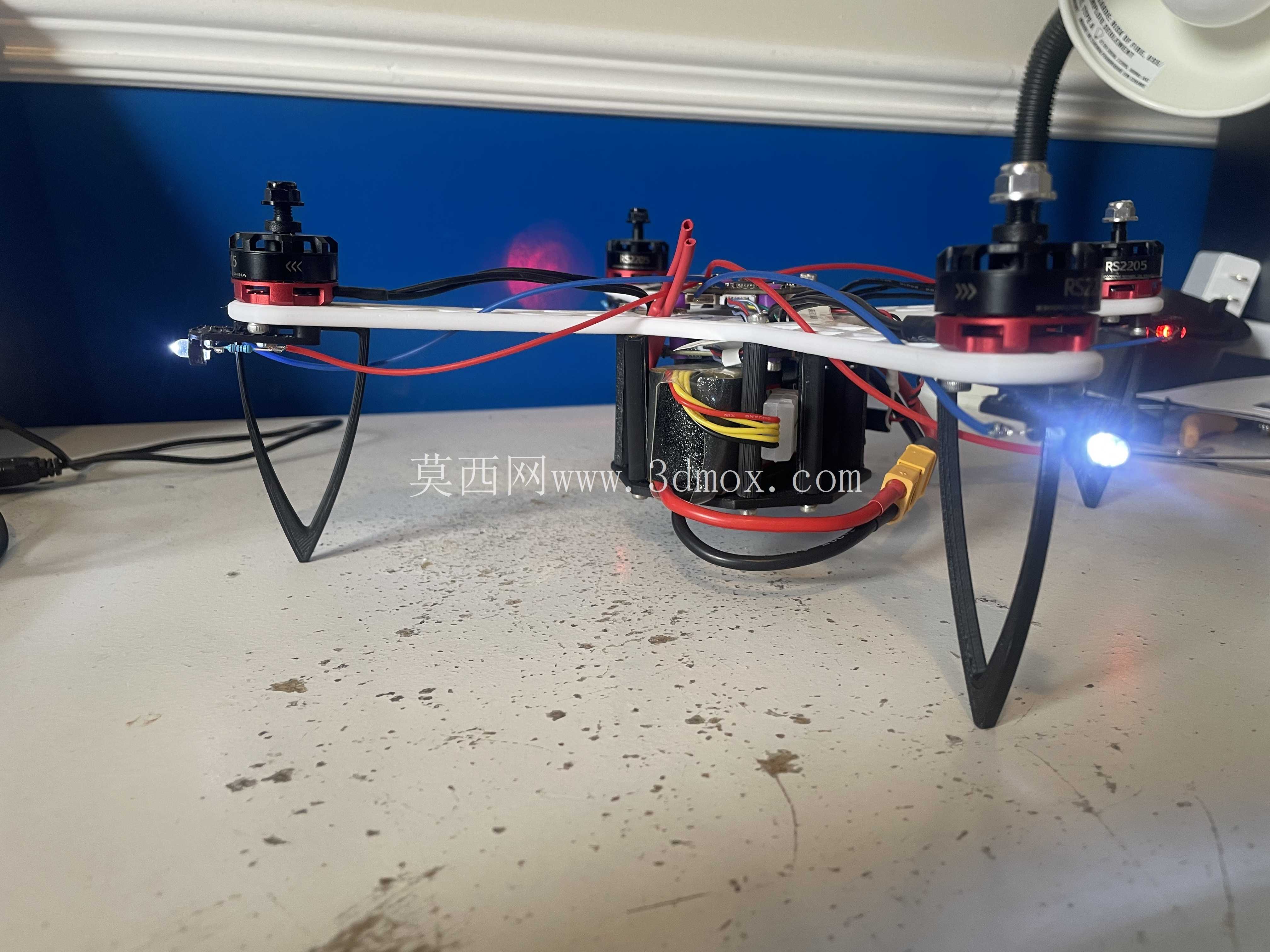

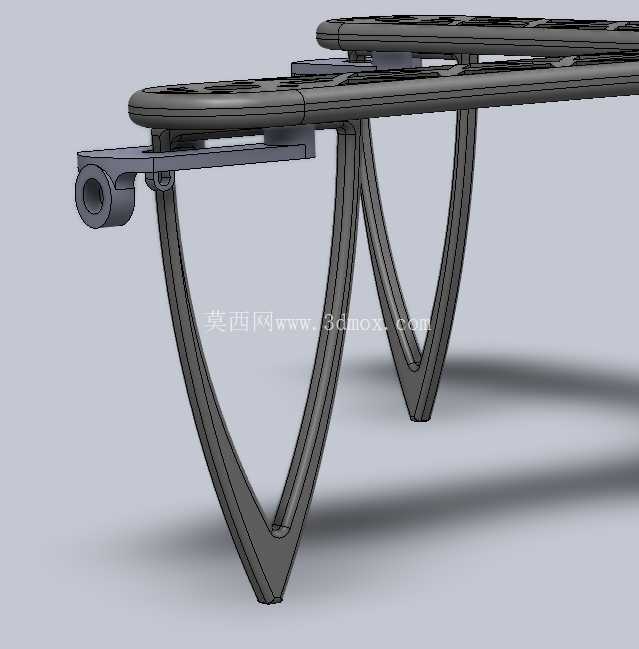

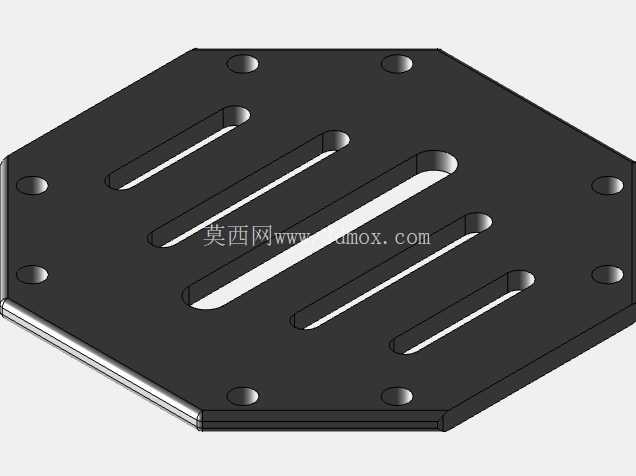

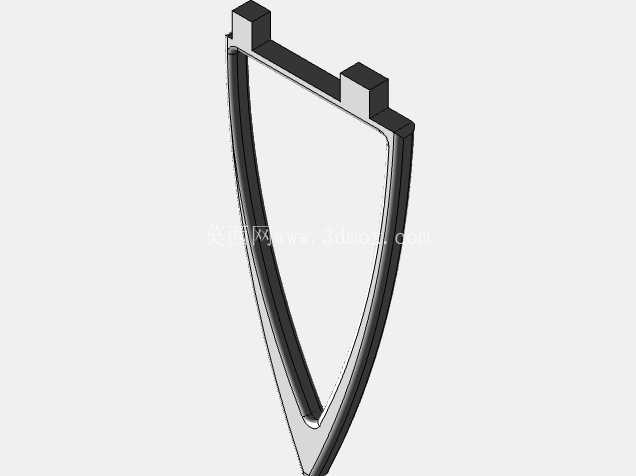

　　本次结构迭代重点优化了中心舱的电池容纳空间，相比初代版本扩大了舱内有效安装尺寸，可兼容更大容量的锂聚合物电池组，同时调整了电池舱的固定卡位，可适配不同厚度的电池安装，满足不同载重需求下的能源配置选择；机臂支腿长度做了加长处理，起落架与机臂末端采用一体化三角支撑结构，三角构型的支撑腿在降落冲击下可将受力均匀分散至机臂连接位，避免硬着陆时冲击力直接传导至中心舱的飞控与电池组件，同时加长的支腿也为机腹下方挂载小型航拍相机、光流定位模块预留了足够的离地间隙，避免挂载设备在起降过程中与地面发生剐蹭。

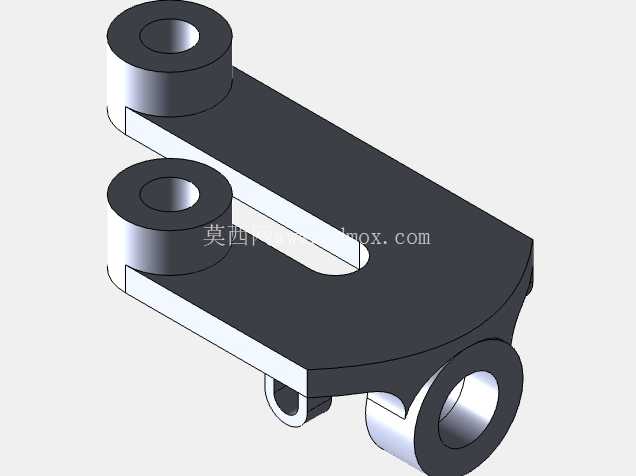

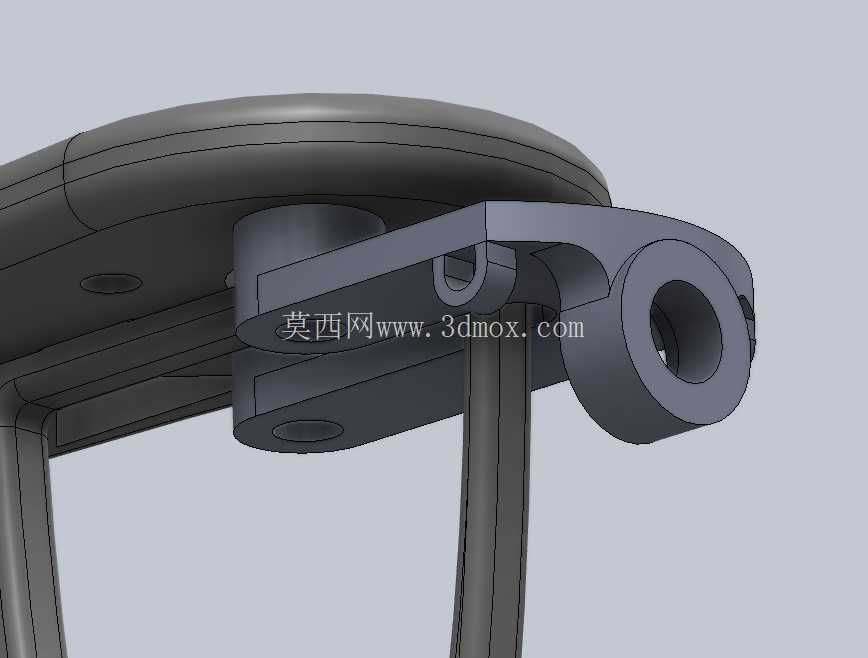

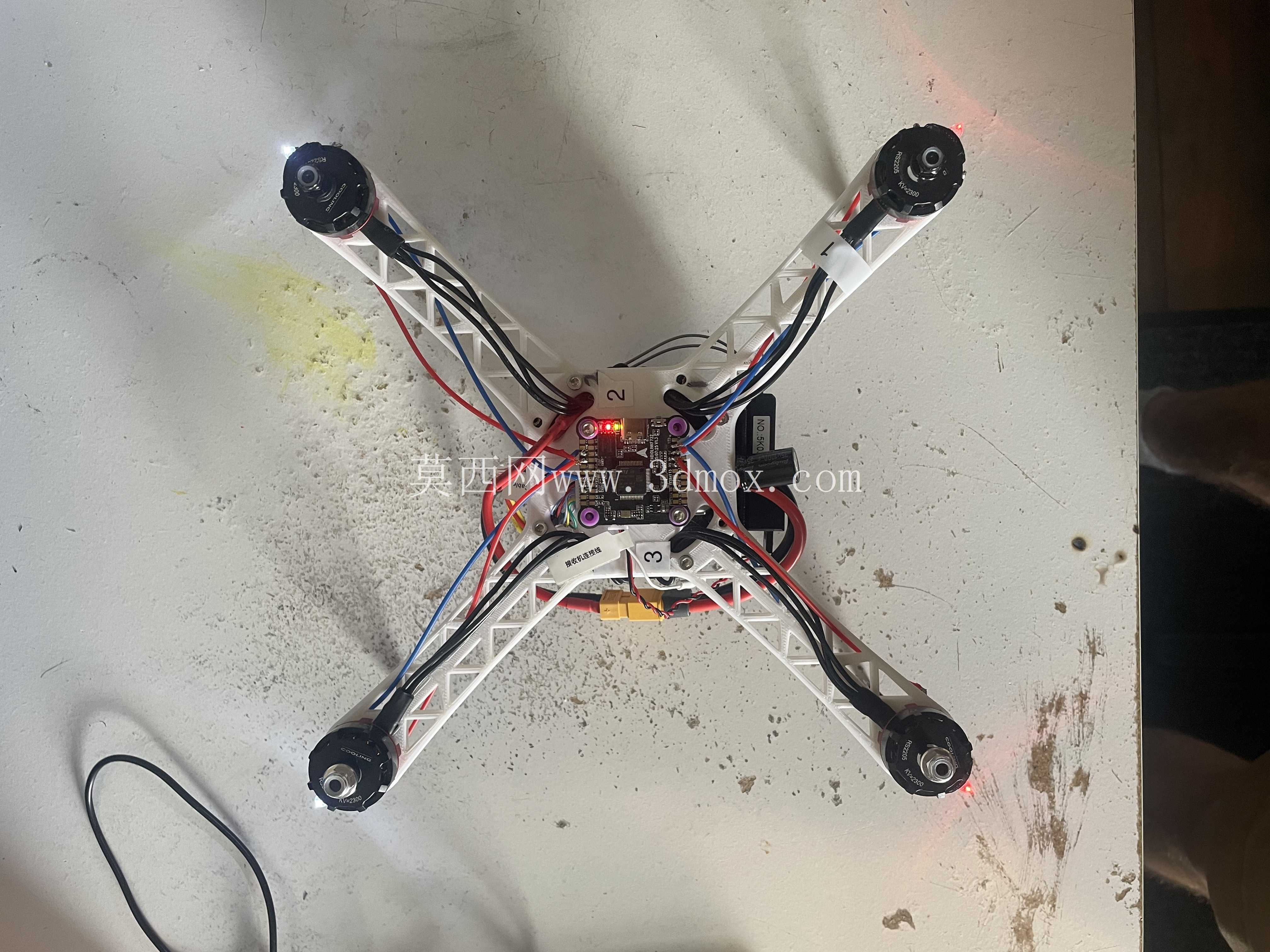

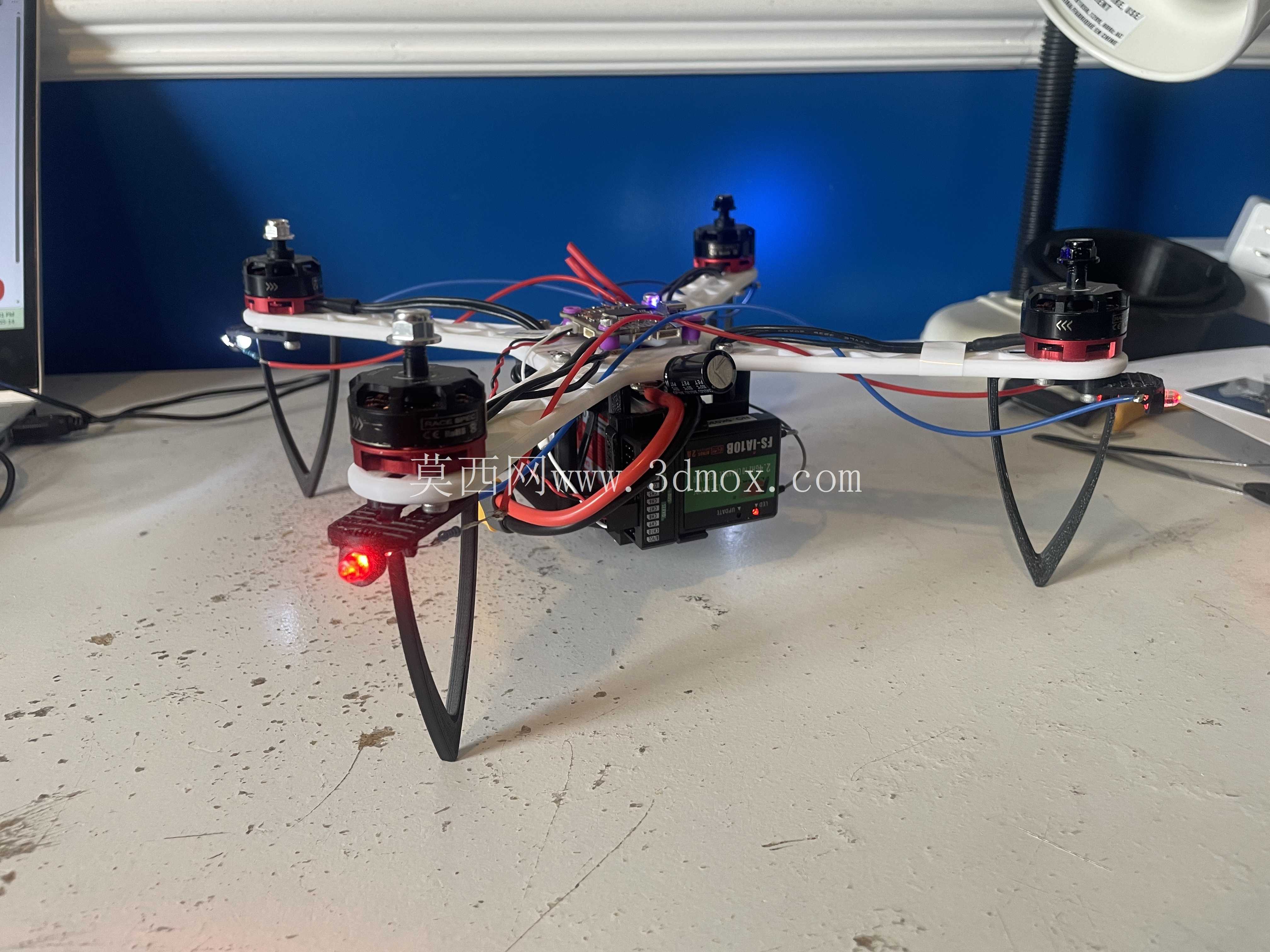

　　机臂末端预留了标准无刷电机安装孔位，可适配RS2205规格外转无刷电机，安装位周边做了局部加厚处理，抵消电机高速运转时产生的振动传导，同时在机臂最外端预留了5毫米直径LED灯座安装位，可加装航向指示灯，满足夜间飞行时的方位辨识需求；中心舱顶部预留了接收机安装支架位，可直接固定常用规格的2.4G信号接收机，减少额外自制固定件的改装工作量，飞控安装位兼容F722型号飞控的安装孔距，同时配套预留了4合1电调的安装层位，电调与飞控的层叠安装空间做了合理规划，避免布线时出现线路挤压、干涉的问题。

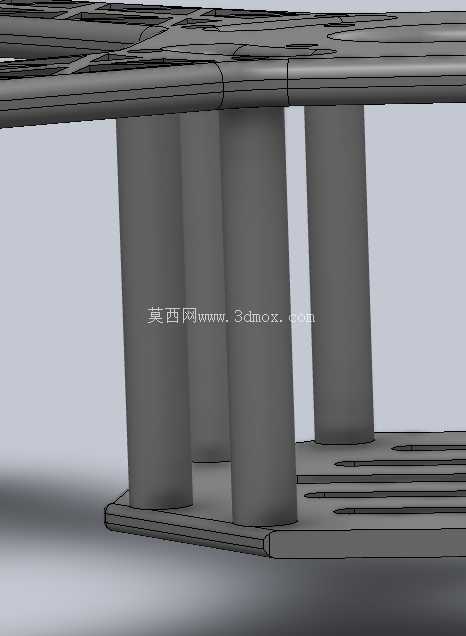

　　需要注意的是，当前版本机架的机臂框架与起落支撑腿的组合安装尺寸为70mm规格，与初代50mm规格的支腿无法直接通用，但中心机身结构与电池安装板的连接孔位、安装尺寸与初代版本完全一致，可实现两代版本机身与电池板的互换，方便已有初代机架的使用者根据飞行需求灵活替换部件，降低改装成本。机臂上的电机安装位还预留了5英寸螺旋桨的安全转动间隙，搭配对应规格的螺旋桨时不会出现桨叶擦碰机臂、起落架的问题，中心舱的侧壁做了格栅式开槽，既可以减轻机身重量，也能为舱内的电调、飞控工作时提供自然通风散热通道，避免长时间大油门飞行时舱内积温过高影响电子元器件工作稳定性。整套结构的安装边界经过反复校核，所有外接组件的安装孔位均采用行业通用标准尺寸，使用者无需二次打孔修改即可完成主流动力、电控组件的装配，机臂的受力角度经过优化，在大机动动作飞行时可抵消部分离心力带来的结构形变，保证电机安装面始终保持水平，避免因结构变形导致的动力输出角度偏移，影响飞行姿态控制精度。起落架的底端做了小面积平面处理，降落时可增加与地面的接触面积，在不平整的草地、硬质铺装地面起降时都能保持较好的放置稳定性，不会轻易出现侧翻问题。
