10英寸80瓦工业轴流散热风机结构

　　在工业电控柜、小型机组散热、充电桩通风、商用制冷设备的风冷系统搭建中，这类10英寸规格的轴流风机是选型频率极高的风冷部件，区别于小尺寸的消费级电子散热风扇，80瓦的功率配置能够在低风阻工况下提供足够的通风量，覆盖常规密闭柜体的散热需求，避免内部功率器件因积热出现性能衰减或寿命折损。从结构设计逻辑来看，这款风机采用外框一体式注塑成型的结构思路，外框边缘预留的安装凸耳带通孔设计，能够直接适配机柜侧壁的标准安装孔位，不需要额外设计转接支架，安装时仅需匹配对应规格的紧固件即可完成固定，安装边界的容错空间充足，常规10英寸风机的安装开孔尺寸通常在250毫米左右，外框整体厚度控制在合理范围，不会过多占用柜体内部的走线空间。

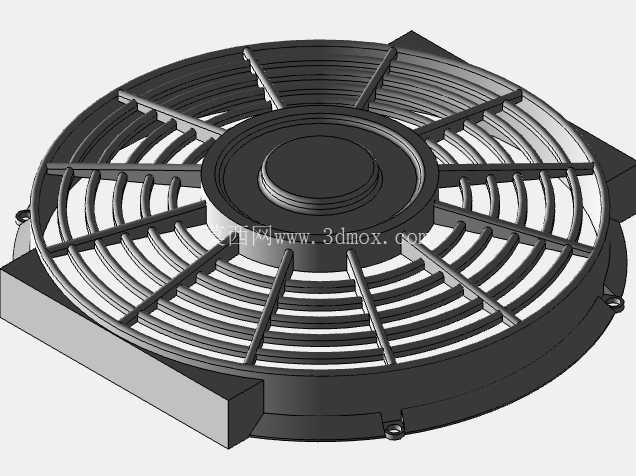

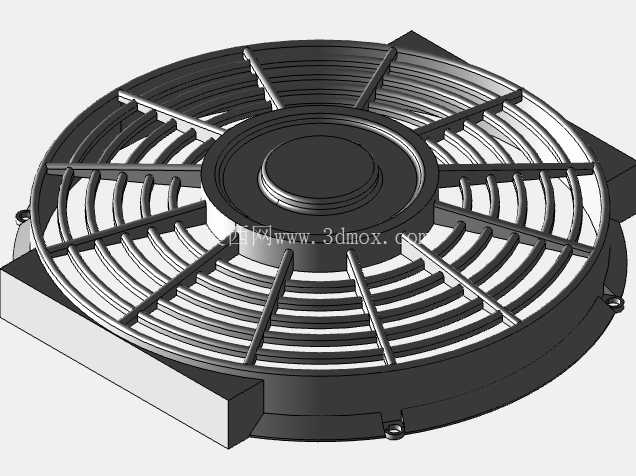

　　风机正面的防护网采用径向辐条搭配环形加强筋的格栅结构，这种设计并非单纯的防护作用，辐条的排布角度经过气流导向优化，能够在不明显增加风阻的前提下，避免外部异物直接接触高速旋转的风叶，同时格栅的筋条厚度经过校核，既能够满足日常运维时的防触碰安全要求，也不会因为筋条过宽遮挡通风截面，影响实际出风效率。从功能特性上看，80瓦的功率配置对应的风压参数能够适配常规的柜体通风场景，既可以作为独立的排风部件将柜内热空气直接排出，也可以搭配防尘滤网组成进风单元，在形成柜内正压的同时阻挡外部粉尘进入，在一些没有密闭要求的小型设备散热场景中，这类风机也可以直接安装在发热部件附近，通过直吹的方式带走功率器件表面的热量，相比大尺寸的离心风机，轴流结构的风机运行噪音更低，安装方向灵活，不需要设计复杂的风道转接结构。

　　设计过程中需要重点关注几个核心的结构细节：首先是外框的安装平面度，注塑成型的外框如果出现翘曲变形，安装后会导致风机运行时出现共振异响，因此在结构建模时需要在外框背部设计对应的加强筋结构，平衡不同位置的收缩率，保证安装面的平面度公差控制在合理范围；其次是防护网与外框的连接结构，这款模型采用的是卡扣加超声波焊接的固定方式，相比螺丝固定的结构，生产装配效率更高，同时避免了螺丝松动脱落掉入风叶区域的风险，卡扣的位置均匀分布在外框内侧，能够保证防护网受力均匀，不会因为外力按压出现局部凹陷。在实际选型应用中，这类风机的供电规格通常适配工业常用的交流电压，也可根据场景需求选配直流供电版本，运行时的转速区间经过调校，能够在风量、噪音、使用寿命三者之间取得平衡，风叶的翼型设计采用等截面圆弧翼型，相比平板式的风叶，相同转速下能够产生更大的风量，同时降低风叶切割空气产生的涡流噪音。另外，外框边角的方形定位结构能够在安装时起到快速对位的作用，运维人员更换风机时不需要反复调整孔位，对准安装孔后直接拧紧紧固件即可，大幅缩短现场运维的时间。

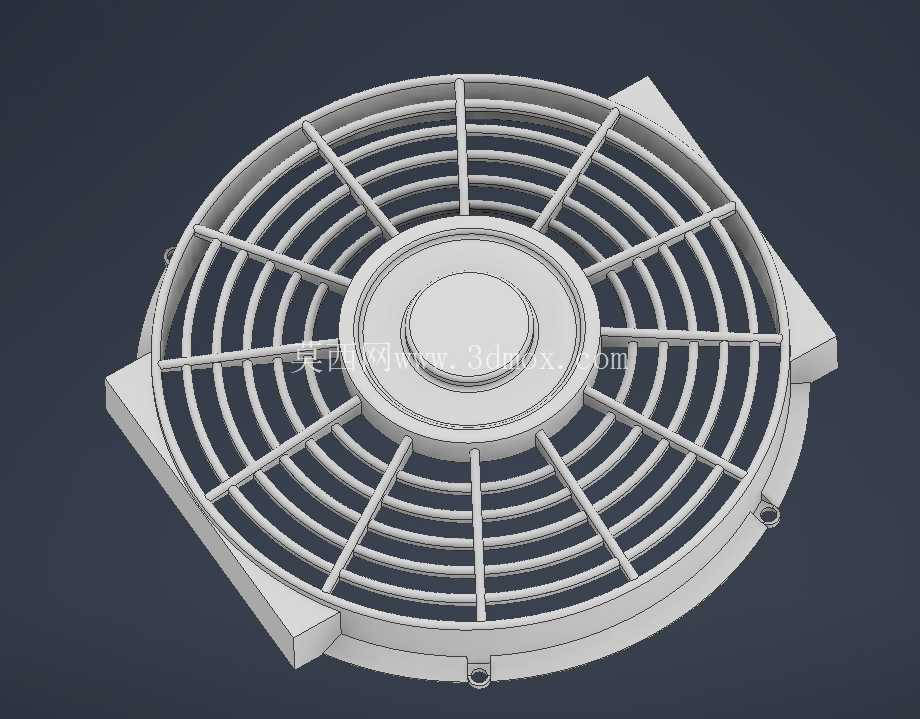

　　从结构建模的角度来看，这款模型完整还原了风机的所有外部结构特征，包括外框的安装凸耳、防护网的筋条排布、中心电机端盖的层级结构，在做设备整体装配时，可以直接将该模型导入装配体，检查安装间隙是否充足，是否与周边的走线槽、器件安装板出现干涉，不需要再单独简化建模，能够有效提升结构设计阶段的效率。需要注意的是，在不同的应用场景中，风机的安装方向需要根据风道设计调整，排风安装时风机的出风侧朝向柜体外部，进风安装时则需要在进风侧搭配防尘棉或滤网，避免长期运行后粉尘在柜内堆积，影响内部器件的绝缘性能。这款风机的结构设计充分考虑了工业场景下的安装便利性与运行可靠性，没有多余的冗余结构，所有的结构特征都服务于通风散热、安装固定、安全防护这几个核心功能，是中小功率风冷场景下非常典型的通用散热部件。
