塑料PP材质轴流散热风叶结构设计

项目分类:风扇 发布时间:2026-06-18 ID:1186686
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计
  • 塑料PP材质轴流散热风叶结构设计

日常做散热配套结构设计时,这类轴流风叶的应用场景覆盖极广,小到桌面台式散热装置、机柜通风散热单元,大到工业空冷器配套风轮、暖通设备送风组件,只要涉及强制对流换热的场景,都能见到同结构叶轮的身影。很多刚入行的结构工程师容易把风叶设计当成简单的曲面扫掠,实际落地时要兼顾的边界条件非常多,首先要匹配安装端的电机输出轴尺寸,中心轮毂的内孔公差、键槽规格必须和适配电机的轴伸尺寸完全契合,轮毂外圈的壁厚要做均匀过渡,避免PP材质注塑成型时出现缩痕、内应力集中的问题,毕竟风叶属于高速旋转部件,成型内应力会直接导致运转时动平衡超标,引发整机振动、噪音过大的问题。

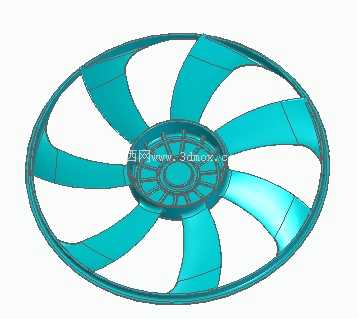

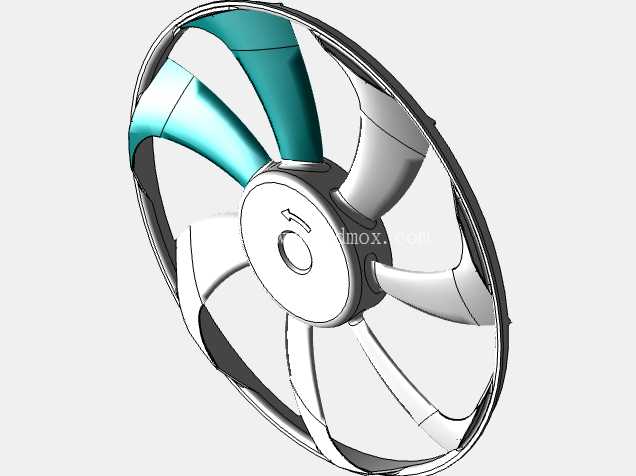

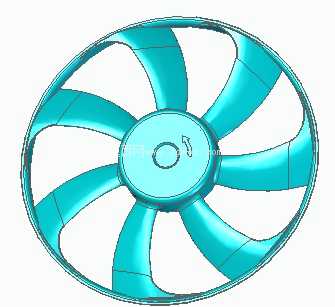

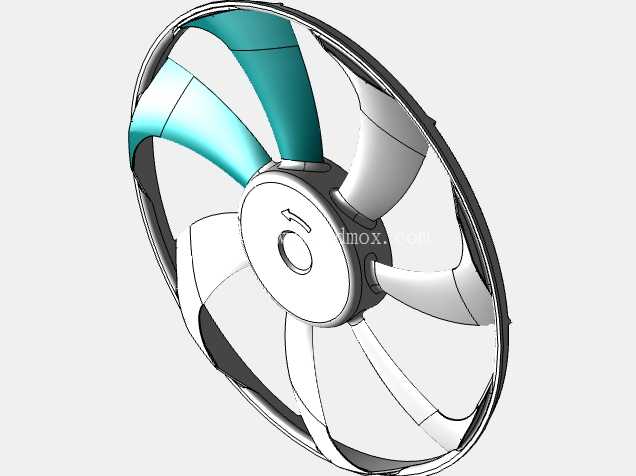

从功能特性来看,这款七叶结构的风叶相比常规五叶结构,在相同转速下能输出更平缓的连续气流,不会出现五叶结构常见的气流脉动问题,运转时的风切噪音更低,适合对噪音控制有要求的民用、商用散热场景。叶片的曲面弧度是经过流道仿真优化的,从叶根到叶梢的弦长、安装角做了渐变处理,叶根位置安装角更大,能承接轮毂旋转带来的初始动能,叶梢位置安装角收小,避免叶尖位置出现气流涡流损耗,整体的风能利用效率比等安装角的直叶片高出不少。叶片和轮毂的衔接位置做了大圆角过渡,既可以降低注塑时的应力集中,也能减少叶根位置的气流分离,避免长期运转后叶根位置出现疲劳断裂的问题。

设计这类塑料风叶时,首先要明确适配设备的安装边界:风叶的整体外径必须小于设备风罩的内圈直径,预留至少3-5mm的安全间隙,避免高速运转时风叶和周边结构发生刮碰;风叶的轴向厚度要匹配设备的安装腔深度,不能突出风罩平面,也不能因为轴向尺寸过短导致气流无法有效导出。PP材质的选用本身就考虑了应用场景的需求,这种材质密度低,成型后风叶整体重量轻,能降低电机的启动负载,同时PP材质的耐疲劳性、耐化学腐蚀性较好,在常规室温通风场景下长期使用不会出现材质脆化的问题,成本也远低于ABS、尼龙等工程塑料,适合大批量量产。

很多工程师在建模时容易忽略风叶的动平衡设计,这款风叶的每个叶片的曲面曲率、壁厚都做了一致性约束,轮毂位置预留了动平衡切边余量,量产时可以根据动平衡测试结果在轮毂指定位置去除少量材料,不需要额外增加配重块,简化了量产工序。叶片的外缘做了薄边处理,能降低叶尖位置的涡流噪音,同时叶片表面做了光滑曲面过渡,没有突兀的棱角,减少气流流经叶片表面时的阻力。从安装适配性来看,中心轮毂的端面做了定位止口,和电机端盖的定位凸台配合后,能保证风叶的旋转中心和电机轴的同轴度,避免安装偏心带来的振动问题。

实际做结构校核时,还要考虑风叶的极限转速工况,在电机最高输出转速下,叶片的最大变形量要控制在安全范围内,不能因为离心力导致叶片向外扩张刮碰风罩,PP材质的弹性模量虽然不如工程塑料,但通过合理的叶片壁厚设计、叶根加强结构,完全能满足常规散热场景的强度需求。另外风叶的进风侧、出风侧都要预留足够的气流空间,进风侧不能有遮挡结构紧贴风叶,否则会导致进风不畅,大幅降低送风效率,出风侧的导风结构也要和风叶的出风角度匹配,才能把气流顺畅引导到需要散热的区域。这类塑料风叶的设计看似简单,实则要平衡气动性能、结构强度、成型工艺、安装适配、噪音控制等多维度的需求,每一处曲面、每一个壁厚参数的调整,都会直接影响最终的实际使用表现。
