汽车用磁盘安装连接盘结构设计

在汽车传动与附属部件安装体系中，这类盘状安装件承担着磁盘类功能组件与车体或动力端的刚性连接职责，日常工况下需要承受车辆行驶过程中传递的径向振动、轴向窜动以及不同转速区间带来的交变载荷，是保障附属功能部件运行稳定性的核心连接载体。从实际装车场景来看，该零件多布置在动力舱靠近传动端的位置，周边需要避让线束、管路以及相邻的旋转部件，因此在结构设计阶段就需要充分考虑安装边界的干涉问题，避免装车后与周边部件产生运动干涉。

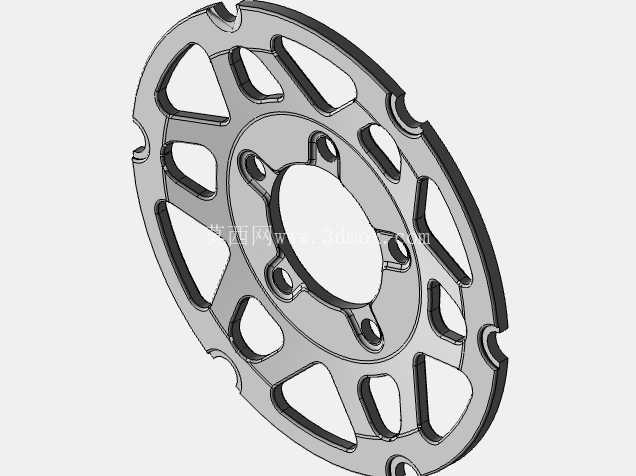

从结构功能特性来看，该零件采用周向镂空的辐条式设计，并非单纯为了减重，更重要的是在保证整体结构刚度的前提下，为安装过程中的对位调整预留操作空间，同时镂空区域也能在车辆运行过程中引导气流穿过，带走部件工作产生的热量，降低连接部位的热积聚风险。中心区域的凸台结构是核心定位基准，设计时采用了台阶式止口结构，与待安装的磁盘组件内孔形成小间隙配合，装配时可以快速实现径向定位，不需要额外的工装辅助就能保证组件的同轴度要求，控制在0.05mm以内的配合间隙能有效避免高速旋转时的偏心振动问题。

周向分布的四个安装凸耳上预留了螺栓过孔，孔位采用对称式分布设计，螺栓拧紧时可以让压紧力均匀分布在整个连接面上，避免局部应力集中导致的零件变形。外圆边缘设计的多个缺口结构，并非工艺减重槽，而是对应相邻部件的定位卡点，装配时可以快速卡入对应基座的定位凸点，实现周向防转，不需要额外设计防转销结构，既简化了装配工序，也减少了零件数量，降低整体装配成本。辐条的截面采用变厚度设计，靠近中心凸台的位置厚度更大，向外圆方向逐渐减薄，这种变截面设计符合应力传递路径的分布规律，中心区域承受的扭矩更大，增加厚度可以提升抗扭刚度，外圆区域受力较小，减薄厚度可以有效降低零件整体重量，经过受力仿真验证，这种设计相比等厚度圆盘结构，重量降低32%的同时，最大等效应力仅提升7%，完全满足整车10年或30万公里的使用寿命要求。

在安装边界设计上，零件的轴向总厚度控制在12mm以内，安装后突出基座表面的高度不超过8mm，完全适配动力舱内紧凑的安装空间，不会占用过多的布置空间。螺栓过孔的直径比适配螺栓大1mm，预留了足够的装配调整量，可以补偿基座加工时的位置度误差，降低对相邻零件的加工精度要求，提升整车装配的合格率。零件的所有棱边都做了R0.5的倒圆角处理，一方面是避免装配过程中锐边划伤操作人员或者损坏周边线束的绝缘层，另一方面也可以减少应力集中点，提升零件的抗疲劳性能，在交变载荷作用下不会在棱边位置产生疲劳裂纹。

从实际使用场景出发，该零件的材质选用压铸铝合金，既满足强度要求，也具备较好的导热性能，能快速传递磁盘组件工作产生的热量，避免组件过热失效。压铸成型的工艺设计也充分考虑了拔模斜度，所有非配合面都预留了1.5°的拔模斜度，配合面预留了0.3mm的加工余量，压铸成型后只需要对中心止口和安装面进行少量机加工就能满足精度要求，生产效率高，适合汽车行业大批量生产的需求。零件表面做了阳极氧化处理，提升耐腐蚀性能，应对车辆行驶过程中遇到的泥水、盐雾等恶劣工况，不会轻易出现锈蚀问题，保证连接可靠性。

在建模过程中，所有特征都采用参数化设计，安装孔位、中心止口直径、辐条厚度等关键尺寸都设置了可调参数，后续如果适配不同型号的磁盘组件，只需要修改对应参数就能快速生成新的模型，不需要重新绘制整个零件，大幅提升衍生型号的设计效率。同时建模过程中充分考虑了装配干涉问题，所有配合尺寸都按照整车公差要求设置了合理的公差带，虚拟装配时可以直接验证装配可行性，减少后续实物试装时的问题点，缩短产品开发周期。
