提升机阿塔斯忍者SS-1连接结构件

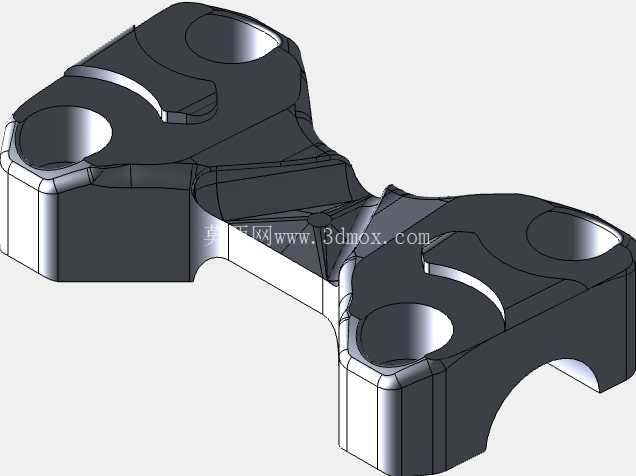

　　该结构件为提升机配套的核心承载连接部件，主要应用于垂直输送类提升设备的传动端与载具端的衔接位置，在物料提升、工位转序的作业场景中，承担两侧构件的刚性连接与载荷传递作用，作业过程中需要承受载具及物料的垂直重力、启停阶段的瞬时冲击载荷，以及运行过程中产生的小幅交变振动，因此结构设计上优先保障连接刚性与抗疲劳性能。从结构形态来看，构件整体采用一体化压铸成型的构型，主体为对称式异形板状结构，两端分别设置两组同轴的圆弧安装位，安装位内侧为精加工的圆弧贴合面，能够与配套的圆柱销轴实现面接触配合，避免线接触带来的应力集中问题，每组安装位旁设置有对应的螺栓过孔区域，用于穿装锁紧螺栓实现与相邻构件的紧固，中部采用变截面的过渡连接筋结构，在保证整体结构强度的前提下尽可能削减非必要的实体材料，降低构件自身重量，减少提升过程中的无效载荷消耗。

　　设计过程中针对安装边界做了明确的尺寸约束，两端安装位的中心距严格匹配提升机载具侧与传动侧的安装孔位间距，圆弧安装位的直径公差控制在过渡配合区间，既保证装配时销轴能够顺利穿入，又能避免配合间隙过大导致运行过程中产生晃动异响；构件整体的厚度方向尺寸经过载荷校核，在额定载荷下的最大形变量控制在0.02mm以内，不会因形变导致连接位置出现卡滞或螺栓松动的问题。构件的边角位置全部做了圆角过渡处理，一方面是适配压铸工艺的成型要求，避免压铸过程中出现应力开裂、充型不满的缺陷，另一方面也能消除安装过程中的锐边割手风险，同时减少应力集中点，提升构件的抗疲劳寿命。

　　在实际装配场景中，该构件安装完成后不需要额外做位置调整，依靠加工到位的贴合面即可保证两侧构件的同轴度要求，降低现场装配的调试难度；构件表面不做额外的涂装处理，依靠压铸成型后的致密表层即可满足常规车间环境下的防锈要求，若应用在潮湿或有腐蚀性介质的作业场景，可额外做阳极氧化或喷塑处理提升耐蚀性能。从受力路径来看，垂直方向的载荷通过两端的安装位传递到中部的过渡筋结构，过渡筋的走向完全贴合载荷传递的最优路径，没有多余的结构突变，能够将载荷均匀分散到整个构件截面，避免局部应力过大导致构件断裂；安装位的端面设置有沉台结构，锁紧螺栓安装后螺栓头不会突出构件表面，避免运行过程中与周边的导轨、护罩等部件产生运动干涉。

　　针对压铸工艺的成型特性，设计时在构件的非配合面设置了合理的拔模斜度，壁厚保持均匀过渡，避免出现壁厚差过大导致的压铸缩孔、冷隔等缺陷，所有的内部转角都设置了适配压铸工艺的圆角半径，保证金属液充型过程中能够顺畅填充模腔，提升成品率。该构件的安装边界充分考虑了后期维护的便利性，拆卸时仅需要松开两端的锁紧螺栓、抽出连接销轴即可完成更换，不需要拆解周边的其他关联部件，能够大幅缩短设备维护的停机时间，适配连续化生产场景下的快修需求。
